【JT交通运输标准】 船用救生抛绳器

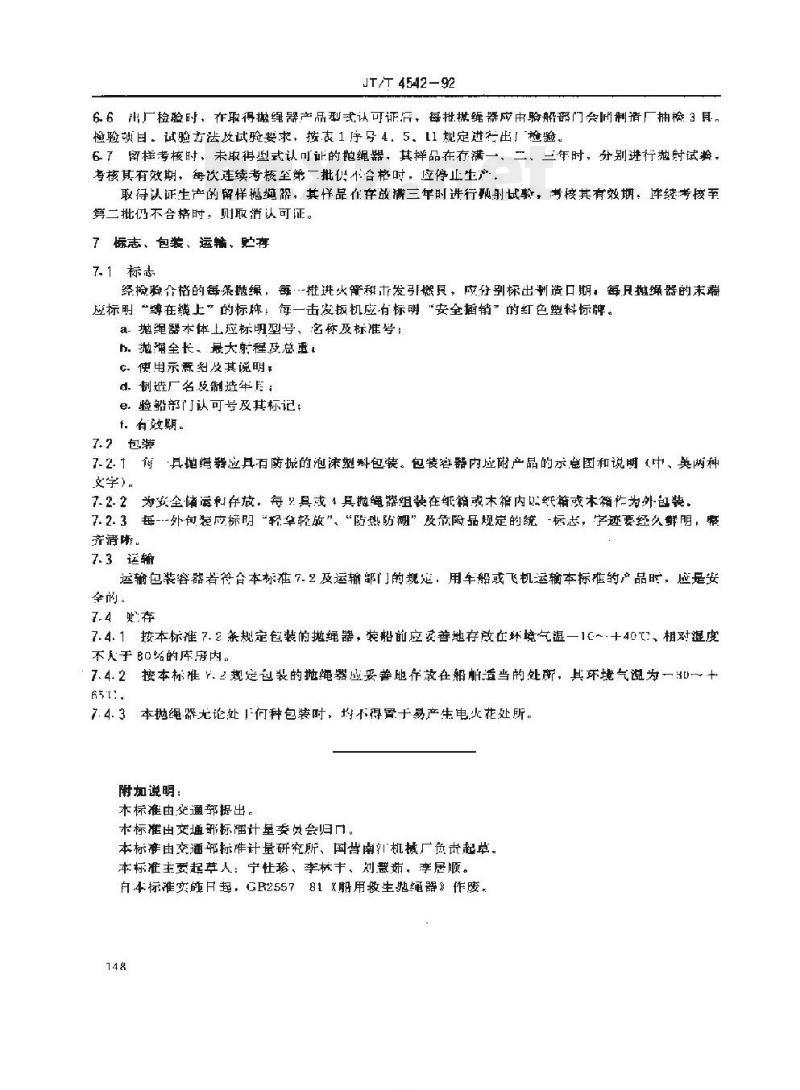

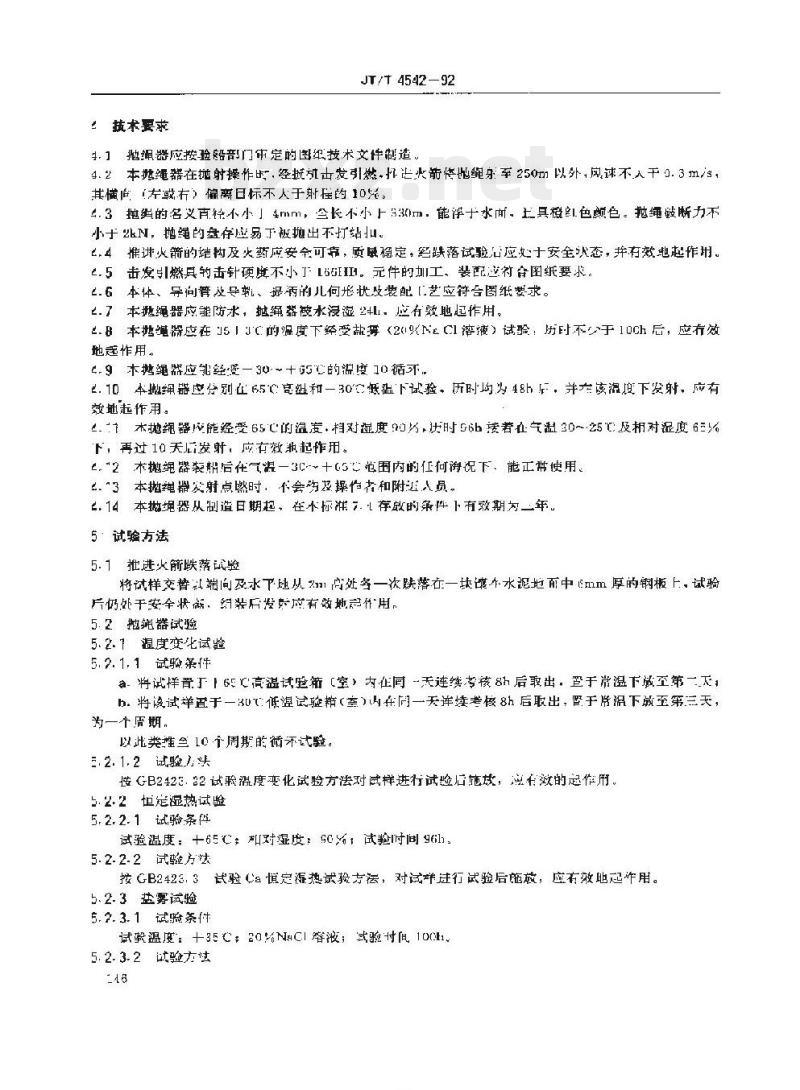

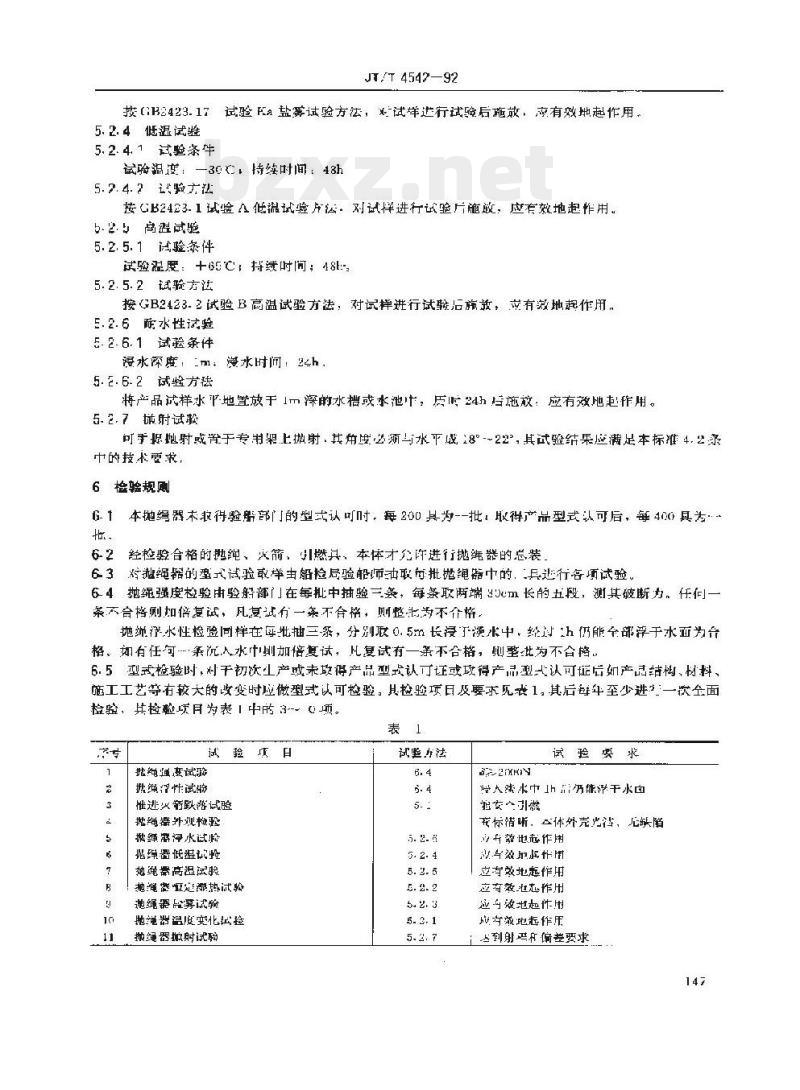

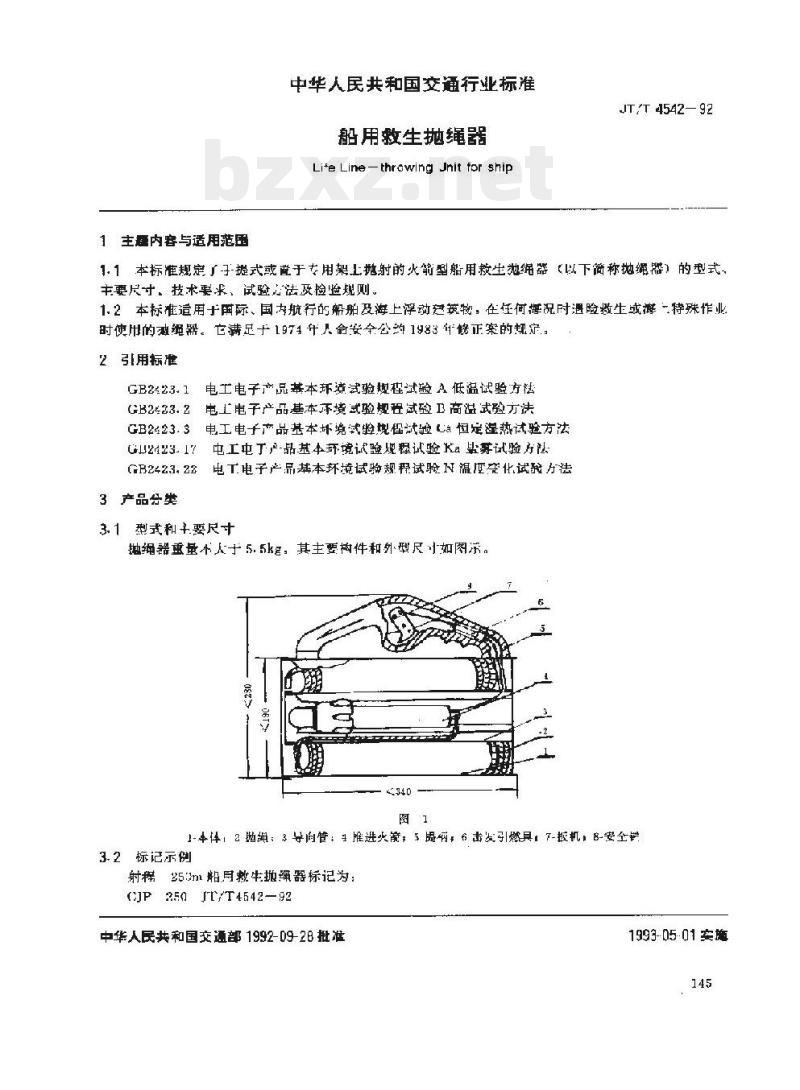

中华人民共和国交通行业标准 JT/T 4542—92 船用救生抛绳器 (Line-throwing Unit for ships) 1 范围 1.1 本标准规定了火箭型船用救生抛绳器（以下简称抛绳器）的型式、主要尺寸、技术要求、试验方法及检验规则。 1.2 本标准适用于在际、国内航行的船舶及海上浮动构筑物，在任何情况下遇险救生或执行特殊作业时使用的抛绳器。它满足1974年《国际海上人命安全公约》1983年修正案的规定。 2 引用标准 GB 2223.1 电工电子产品基本环境试验规程 试验A 低温试验方法 GB 2423.1 电工电子产品基本环境试验规程 试验A 恒定干燥试验方法 GB 2423.2 电工电子产品基本环境试验规程 试验B 高温试验方法 GB 2423.3 电工电子产品基本环境试验规程 试验C 恒定湿热试验方法 3 产品分类 3.1 型式和要求 抛绳器重量小于 5.5kg；其主要构件和外型尺寸如图示（略）。 （构件组成：1-本体、2-抛绳、3-导向管、4-推进火箭、5-提钢、6-击发引燃具、7-机、8-安全销） 3.2 标记示例 射程 250m 的救生抛绳器标记为：CJP253JT/T 4542—92 中华人民共和国交通部 1992-09-28 批准 1993-05-01 实施 4 技术要求 4.1 抛绳器应按审定的图纸技术文件制造。 4.2 本抛绳器在抛射操作时，经击发引燃，火箭将地绳拉至 250m 以外，风速不超过 0.3m/s，其方向（左或右）偏离目标不超过射程的 10%。 4.3 抛绳直径不小于 4mm，长度不大于 330m，能浮于水面且颜色为橙色。抛绳断裂力不小于 250N，抛绳的盘存应在下方不打结。推进火箭的结构及火药应安全可靠，质量稳定，跌落试验后应处于安全状态并有效起作用。 2.5 击发引燃具的击针硬度不小于 155 HRC。元件的加工、装配应符合图纸要求。 2.6 本体、导向管及导轨、提钢的几何形状及装配应符合图纸要求。 2.7 本抛绳器应能防水，被水浸湿 24h 后应有效地起作用。 2.8 本抛绳器应在 5±5℃ 的温度下经受盐雾（20% NaCl 溶液）试验：历时不大于 10h 后，应有效地起作用。 2.9 本抛绳器应经受 30±5℃ 的温度 10 次循环试验。 2.10 本抛绳器应分别经 65℃ 高湿和 -30℃ 低温下试验，历时均为 48h 后，在相应温度下发射应有效起作用。 2.11 本抛绳器能在 65℃、相对湿度 90% 下持续 56h，接着在气温 30~25℃ 及相对湿度 65% 下经过 10 天后发射，应有效地起作用。 2.12 本抛绳器装船后，在气温 -3℃~+60℃ 范围内的任何海况下都能正常使用。 2.13 本抛发射点火时，不会危害操作者和附近人员。 2.14 本抛绳器从制造日期起，在本标准规定的条件下，有效期为二年。 5 试验方法 5.1 推进火箭跌落试验 将试样交替从 1m 高处及水下从 1m 处各跌落一次在 mm 厚的钢板上，试验片仍保持安全状态，组装后发射应有效起作用。 5.2 抛绳器试验 5.2.1 温度变化试验 5.2.1.1 试验条件：a.将试样置于 65℃ 高温试验箱内连续考核 8h 后取出，置于常温下放至第二天；b.将该试样置于 -30℃ 低温试验箱内连续考核 8h 后取出，置于常温下放至第三天。以此类推进行 10 个周期。 5.2.1.2 试验要求：对试样进行试验后施放，应能有效地起作用。 5.2.2 恒定湿热试验 5.2.2.1 试验条件：试验温度 +65℃，相对湿度 90%，试验时间 96h。 5.2.2.2 试验方法：按规定方法进行试验后施放，应有效地起作用。 5.2.3 盐雾试验 5.2.3.1 试验条件：试验温度 +35℃，20% NaCl 溶液，持续时间 10h。 5.2.3.2 试验方法：按规定方法进行试验后施放，应有效地起作用。 5.2.4 低温试验 5.2.4.1 试验条件：试验温度 -30℃，持续时间 48h。 5.2.4.2 试验方法：按规定方法进行试验后施放，应有效地起作用。 5.2.5 高温试验 5.2.5.1 试验条件：试验温度 +65℃，持续时间 48h。 5.2.5.2 试验方法：按规定方法进行试验后施放，应有效地起作用。 5.2.6 耐水性试验 5.2.6.1 试验条件：水深度 1m，浸泡时间 24h。 5.2.6.2 试验方法：将产品试样浸置于 1m 深的水槽或水池中，24h 后施放，应有效地起作用。 5.2.7 射程试验 手持或置于专用架上抛射，仰角须与水平成 18°~22°，其试验结果应满足本标准 4.2 条中的技术要求。 6 检验规则 6.1 本抛绳器未取得检验部门的型式认可时，每 200 具为一批进行检验；取得产品型式认可后，每 400 具为一批进行检验。检验合格的批次，应对火箭、引燃具、本体分别进行总装。 6.2 抛绳强度检验：由验船部门在每批中抽验 3 根，每根取两端 33cm 长的 5 段，测其破断力。任一根不合格则加倍复试，凡复试有一根不合格，则整批为不合格。 6.3 浮力检验：同样在每批中抽验 3 根，分别取 0.5m 长段浸入淡水中，经 24h 后仍能全部浮于水面为合格。如有任何一根沉入水底，则加倍复试，凡复试有一根不合格，则整批为不合格。 6.4 型式检验：初次生产或产品结构、材料、施工工艺等有较大变化时应做型式认可检验。其检验项及要求见表 1。 表 1 检验项目与要求概要： - 推进火箭跌落试验 (5.1)：跌落后仍处于安全状态，组装后发射有效。 - 抛绳器耐水性试验 (5.2.6)：24h 后能全部浮于水面。 - 抛绳器低温试验 (5.2.4)：试验后发射有效。 - 抛绳器高温试验 (5.2.5)：试验后发射有效。 - 抛绳器恒定湿热试验 (5.2.2)：试验后发射有效。 - 抛绳器盐雾试验 (5.2.3)：试验后发射有效。 - 抛绳器温度变化试验 (5.2.1)：试验后发射有效。 - 抛射试验 (5.2.7)：满足 4.2 条要求。 6.5 出厂检验：取得型式认可证后，每批由验船部门随机抽验 3 具，按表 1 序号 4、5、6 规定进行检验。 6.6 留样考核：未取得型式认可证的绳器，其样品在存放满一、二、三年时分别进行抛射试验考核有效期，连续考核至两批不合格时停止生产；已取得认证的绳器，样品存放满三年进行试验考核，连续考核至两批不合格时取消认可证。 7 标志、包装、运输、贮存 7.1 标志 a. 推进火箭、击发引燃具、抛绳器应分别标明有效期； b. 抛绳器本体应标明型号、名称及标准号； c. 抛绳全长、最大射程及总重； d. 制造厂名及制造年份； e. 验船部门认可号及其标记； f. 抛绳器末端应标明“绑在线上”的标牌；每具击发装置应有标明“安全销”的红色塑料标牌。 7.2 包装 7.2.1 具应具有防震的泡沫塑料包装。包装容器内应附产品的标识和说明（中、英两种语言）。 7.2.2 每 1 具或 1 组抛绳器装入纸箱或木箱内作为外包装。 7.2.3 外包装应标明“轻拿轻放”、“防热防潮”及危险品规定的统一标志，标志要经久鲜明、清晰。 7.3 运输 包装容器若符合本标准 7.2 及运输部门的规定，用车、船或飞机运输本标准的产品应是安全的。 7.4 贮存 7.4.1 按本标准 7.2 条规定包装后，装船前应存放在环境气温 -1~+40℃、相对湿度不大于 80% 的库房内。 7.4.2 按本标准 7.2 条规定包装的抛绳器应妥善存放在船上的场所，其环境气温为 -10℃~+60℃。 7.4.3 本抛绳器无论何种包装，均不得置于易产生电火花之处。 附加说明： 本标准由交通运输部提出。 本标准由交通部标准计量委员会归口。 本标准由交通部标准计量研究所、国营南江机械厂起草。 主要起草人：宁杜珍、李林丰、刘琶茹、李居顺。
