【JT交通运输标准】 营运客车安全技术条件

ICS43.080.20
备案号：

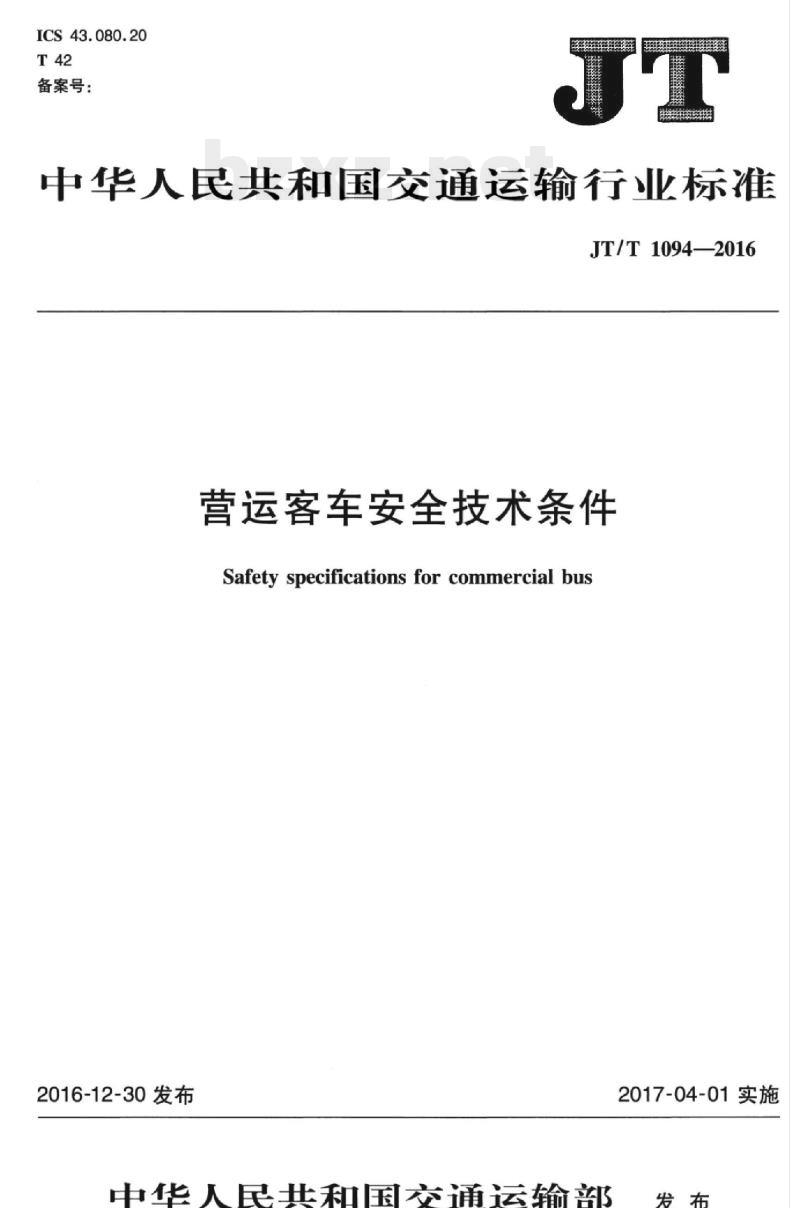

中华人民共和国交通运输行业标准JT/T1094—2016
营运客车安全技术条件
Safety specifications for commercial bus2016-12-30发布
中华人民共和国交通运输部
2017-04-01实施

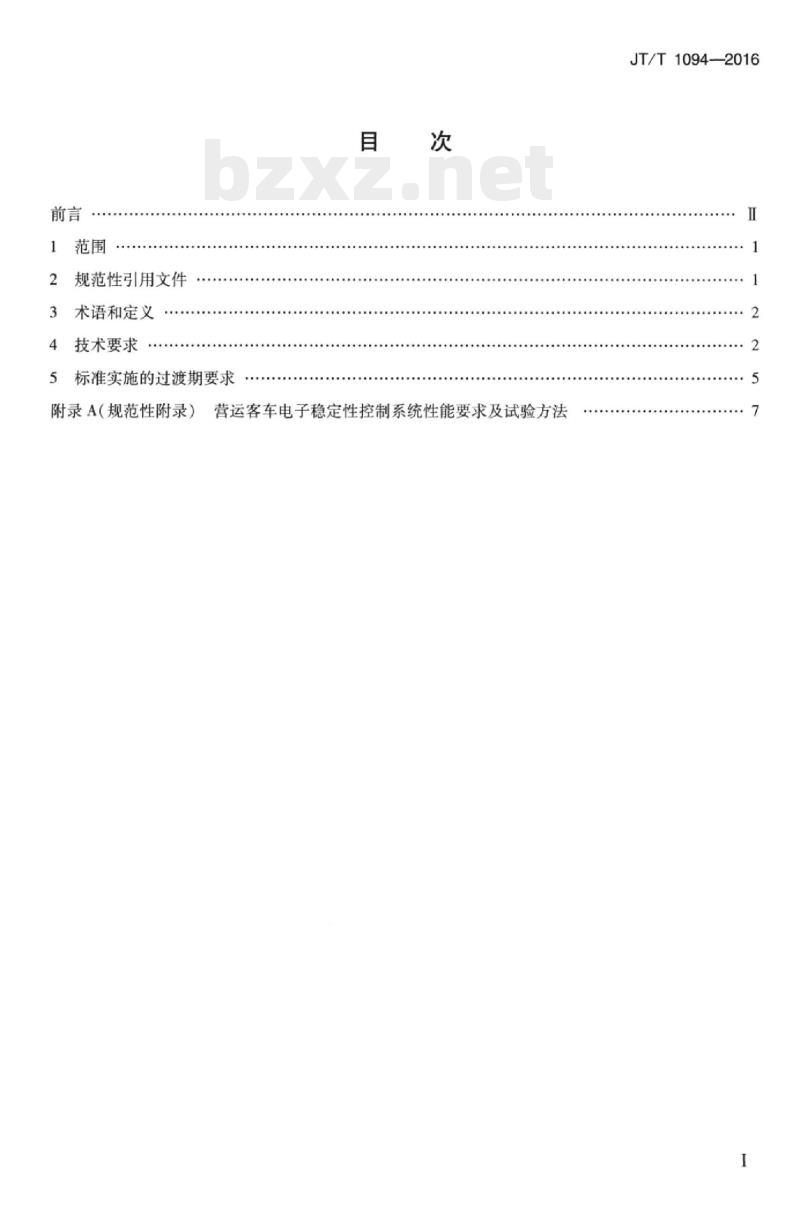

规范性引用文件
术语和定义
技术要求
标准实施的过渡期要求
附录A（规范性附录）
营运客车电子稳定性控制系统性能要求及试验方法JT/T1094—2016
iiiKAoNiKAcawww.bzxz.net
JT/T1094—2016

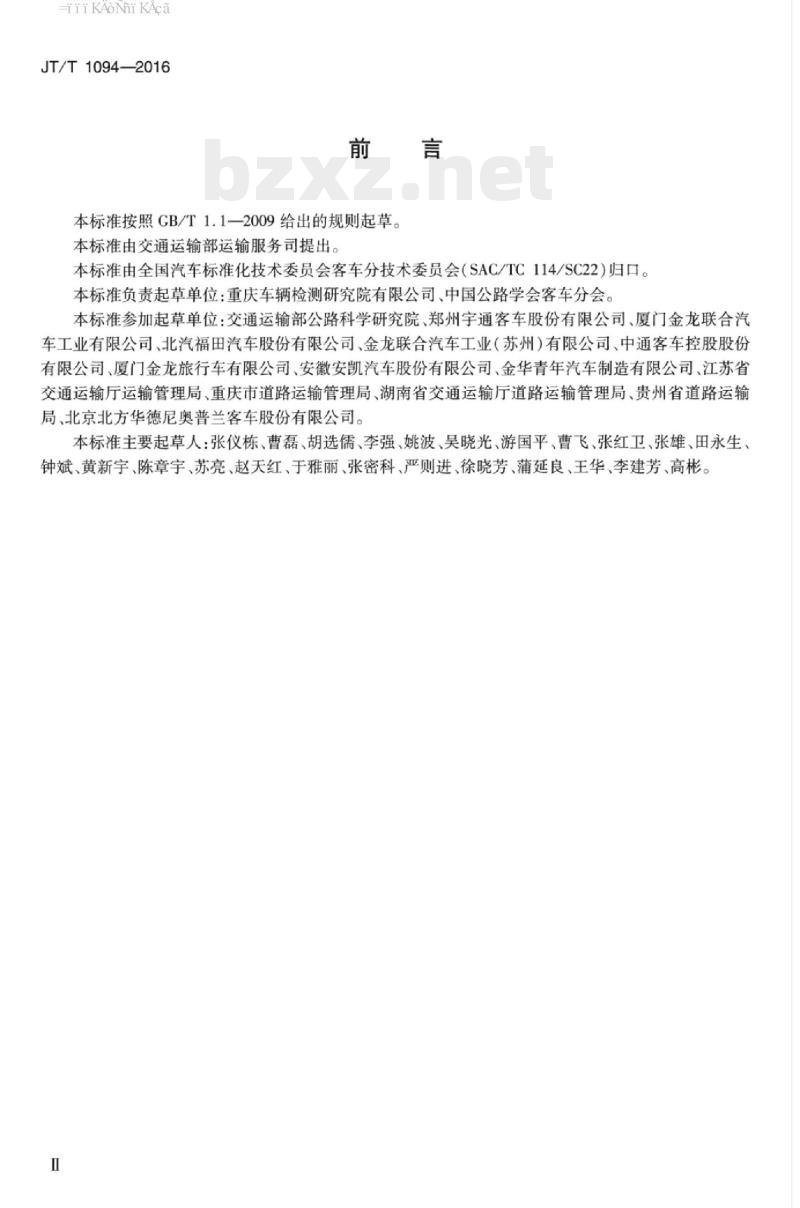

本标准按照GB/T1.1一2009给出的规则起草。本标准由交通运输部运输服务司提出。本标准由全国汽车标准化技术委员会客车分技术委员会（SAC/TC114/SC22）归口。本标准负责起草单位：重庆车辆检测研究院有限公司、中国公路学会客车分会。本标准参加起草单位：交通运输部公路科学研究院、郑州宇通客车股份有限公司、厦门金龙联合汽车工业有限公司、北汽福田汽车股份有限公司、金龙联合汽车工业（苏州)有限公司、中通客车控股股份有限公司、厦门金龙旅行车有限公司，安徽安凯汽车股份有限公司，金华青年汽车制造有限公司，江苏省交通运输厅运输管理局、重庆市道路运输管理局、湖南省交通运输厅道路运输管理局、贵州省道路运输局、北京北方华德尼奥普兰客车股份有限公司。本标准主要起草人：张仪栋、曹磊、胡选儒、李强、姚波、吴晓光、游国平、曹飞、张红卫、张雄、田永生钟斌、黄新宇、陈章宇、苏亮、赵天红、于雅丽、张密科、严则进、徐晓芳、蒲延良、王华、李建芳、高彬。Ⅱ
iKAoNi KAca

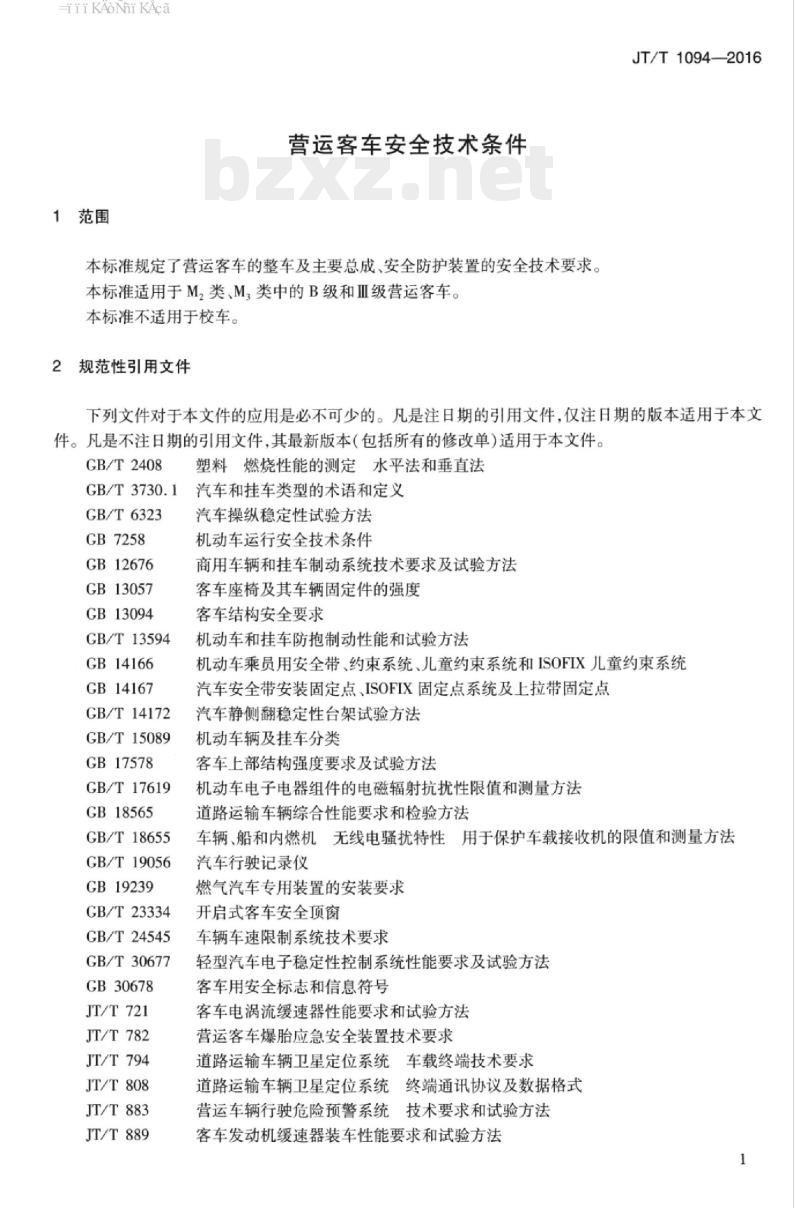

1范围
营运客车安全技术条件
本标准规定了营运客车的整车及主要总成，安全防护装置的安全技术要求。本标准适用手M类，M类中的B级和Ⅲ级营运客车。本标准不适用于校车。
2规范性引用文件
JT/T1094—2016
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2408
塑料燃烧性能的测定水平法和垂直法GB/T3730.1
汽车和挂车类型的术语和定义
GB/T6323
CB7258
GB12676
GB13057
CB13094
GB/T13594
GB14166
GB14167
GB/T14172
GB/T15089
GB17578
GB/T17619
GB18565
GB/T18655
GB/T19056
GB19239
GB/T23334
GB/T24545
GB/T30677
GB30678
JT/T721
JT/T782
JT/T794
JT/T808
JT/T883
JT/T889
汽车操纵稳定性试验方法
机动车运行安全技术条件
商用车辆和挂车制动系统技术要求及试验方法客车座椅及其车辆固定件的强度客车结构安全要求
机动车和挂车防抱制动性能和试验方法机动车乘员用安全带、约束系统、儿童约束系统和ISOFIX儿童约束系统汽车安全带安装固定点、ISOFIX固定点系统及上拉带固定点汽车静侧翻稳定性台架试验方法机动车辆及挂车分类
客车上部结构强度要求及试验方法机动车电子电器组件的电磁辐射抗扰性限值和测量方法道路运输车辆综合性能要求和检验方法车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法汽车行驶记录仪
燃气汽车专用装置的安装要求
开启式客车安全顶窗
车辆车速限制系统技术要求
轻型汽车电子稳定性控制系统性能要求及试验方法客车用安全标志和信息符号
客车电涡流缓速器性能要求和试验方法营运客车爆胎应急安全装置技术要求道路运输车辆卫星定位系统车载终端技术要求道路运输车辆卫星定位系统终端通讯协议及数据格式营运车辆行驶危险预警系统技术要求和试验方法客车发动机缓速器装车性能要求和试验方法1
iiiKAoNiKAca
JT/T1094—2016
JT/T890
JT/T1030
JT/T1076
JT/T1078
JT/T1095
QC/T480
QC/T1030
QC/T1048
3术语和定义
客车液力缓速器装车性能要求和试验方法客车电磁击窗器
道路运输车辆卫星定位系统车载视频终端技术要求道路运输车辆卫星定位系统视频通信协议营运客车内饰材料阻燃特性
汽车操纵稳定性指标限值与评价方法客车外推式应急窗
客车应急锤
GB/T3730.1，GB/T6323GB13094，GB/T15089界定的以及下列术语和定义适用于本文件3.1
营运客车commercialbus
用于经营性旅客运输的客车：
4技术要求
4.1整车
4.1.1营运客车车顶不应布置压缩天然气（CNG）、液化天然气（LNG）、液化石油气（LPG）燃气瓶。4.1.2营运客车地板下置行李舱净高应不大于1.2m，行李舱内应设置行李约束装置。营运客车驾驶区上方不应布置地板。4.1.3
4.1.4营运客车应装备电子稳定性控制系统（ESC），总质量不大于3500kg的营运客车装备的ESC应符合GB/T30677的要求其他营运客车装备的ESC应符合附录A的要求。ESC的电磁兼容性应符合GB/T18655及GB/T17619的规定
4.1.5车长大于9m的营运客车应装备符合JT/T883规定的车道偏离预警系统（LDWS），还应装备自动紧急制动系统（AEBS）：4EBS的前撞预警功能应符合JT/T883的规定，其他功能应符合相关标准规定。
营运客车出厂时应装备具有存储和上传功能的车内外视频监控系统，以及具有行驶记录功能的卫星定位系统车载终端：
一视频监控系统应符合JT/T1076和JT/T1078的规定，视频监控覆盖范围至少应包含驾驶区，乘客门区、乘客区及车外前部区域；卫星定位系统车载终端应符合GB/T19056、JT/T794和JT/T808的规定。4.1.7营运客车应配备安全标志，安全标志应符合GB30678的规定。4.1.8营运客车应在乘客门附近车身外部易见位置，用高度大于或等于100mm的中文及阿拉伯数字标明该车提供给乘员（包括驾驶员）的座位数4.1.9营运客车侧倾稳定性应符合GB7258的规定4.1.10最大设计车速大于100km/h的营运客车应具有限速功能，否则应配备符合GB/T24545要求的限速装置，且限速功能或限速装置调定的最大车速不得大于100km/h4.2转向系
4.2.1转向轴最大设计轴荷大于4000kg时，应装有转向助力装置。转向时其转向助力功能应连续有效，且转向助力装置失效时仍应具有用转向盘控制车辆的能力2
HiiKAoNiKAca
JT/T1094—2016
4.2.2营运客车应具有不足转向特性，按CB/T6323进行试验，不足转向度应符合QC/T480的规定。
4.2.3营运客车应按GB/T6323规定的试验条件和方法进行蛇形试验，其平均横摆角速度峰值应高于QC/T480对应标桩间距和基准车速下的下限值要求，且应符合GB18565规定的行驶稳定性要求。4.2.4营运客车在平坦、硬实、干燥和清洁的水泥或沥青路面上行驶，以10km/h的速度在5s之内沿螺旋线从直线行驶过渡到外圆直径为25m的车辆通道圆行驶，施加于转向盘外缘的最大切向力应小于或等于245N。
4.3制动系
4.3.1营运客车应安装符合GB/T13594规定的防抱制动装置，并配备防抱制动装置失效时用于报警的信号装置。
4.3.2营运客车所有车轮应安装盘式制动器。4.3.3营运客车所有的行车制动器应具备制动间隙自动调整功能。盘式行车制动器的衬片需要更换时，应采用声学或光学报警装置向在驾驶座上的驾驶员报警，报警信号符合CB12676的要求。4.3.4车长大于9m的营运客车应装备缓速装置，其性能除应满足GB12676规定的IIA型试验要求外，发动机缓速器、液力缓速器及电涡流缓速器装车性能还应分别满足JT/T889、JT/T890和JT/T721的要求。
4.3.5采用气压制动的营运客车应安装气压显示装置、限压装置，并可实现报警功能。气压制动系统应安装保持压缩空气干燥、油水分离装置。4.3.6采用气压制动系统的营运客车制动储气筒内工作气压应大于或等于1000kPa。4.3.7营运客车应满足弯道制动稳定性要求。满载车辆在附着系数不大于0.5、车道中心线半径150m、宽3.7m的平坦圆弧车道上，以50km/h的初始车速进行全力制动的过程中，车辆应保持在车道内。
4.4传动系
发动机前置后驱的营运客车，应有防止传动轴滑动连接（花键或其他类似装置）脱离或断裂等故障而引起危险的防护装置。
4.5行驶系
4.5.1营运客车应装用无内胎子午线轮胎。4.5.2营运客车安装单胎的车轮应安装胎压监测系统或胎压报警装置，并能通过仪表台向驾驶员显示相关信息。
4.5.3车长大于9m的营运客车前轮应安装符合JT/T782规定的爆胎应急安全装置，并能通过仪表台向驾驶员显示。
4.6车身结构、强度、出口
4.6.1上部结构强度
营运客车上部结构强度应符合GB17578的规定。按GB17578进行试验后，座椅的调整和锁止装置应能保持锁止状态，座椅与车辆固定件不应失效；以汽油为燃料的营运客车，其燃油箱不应发生泄漏。4.6.2座椅及其车辆固定件强度
营运客车座椅及其车辆固定件强度应符合GB13057的规定。按GB13057进行试验后，将假人从3
HiiKAoNiKAca
JT/T1094—2016
约束系统中解脱时，约束系统在不使用其他工具情况下应能被正常打开。4.6.3出口
4.6.3.1每个分隔舱的出口最少数量应符合表1的规定，但卫生间或烹调间不视为分隔舱。不论撤离舱口数量有多少，只能计为1个应急出口。表1出口的最少数量
乘客及车组人员的数量
（人）
17 ~ 30
31 ~45
出口的最少数量
(个）
4.6.3.2车长大于9m的营运客车右侧应至少配置两个乘客门。后置发动机的营运客车后轮后方不应设置乘客门。
4.6.3.3车长大于9m的营运客车，无论车身左侧是否设置驾驶员门，均应在车身左侧设置符合GB13094要求的应急门。
4.6.3.4在紧急情况下，当营运客车静止或以小于或等于5km/h的速度运行时，每扇动力控制乘客门无论是否有动力供应，都应能从车内打开，当车门未锁住时，也能通过应急控制器从车外打开。应急控制器应符合GB13094的要求。
4.6.3.5操作乘客门应急控制器8s内应使乘客门自动打开或用手轻易打开到相应的乘客门引道量规能通过的宽度。
4.6.3.6车长大于9m的营运客车，左右两侧应至少各配置2个外推式应急窗：车长大于7m且小于或等于9m的营运客车，左右两侧应至少各配置1个外推式应急窗。外推式应急窗应符合QC/T1030的要求，其安全标志颜色应符合GB30678的规定。4.6.3.7未配置内外开启式尾门的营运客车后围，应配置1个外推式应急窗或击碎玻璃式应急窗。当配置击碎玻璃式应急窗时，其附近应配置具有自动破窗功能的装置，该装置的破窗功能应符合JT/T1030的规定。最后一排乘客座椅头枕可设计为快速翻转式或可快速拆卸式，以满足其通过性符合GB13094后围应急窗的要求。最后一排座椅安装非固定式头枕时，在乘客易见位置应有头枕操作方法的清晰说明。
4.6.3.8车长大于9m的营运客车，应至少配置2个安全顶窗；车长大于7m且小于或等于9m的营运客车，应至少配置1个安全顶窗。开启式安全顶窗应符合GB/T23334的要求。4.6.3.9营运客车应急窗附近应安装符合QC/T1048要求的应急锤，应急锤取下时应能通过声响信号实现报警。
4.6.3.10驾驶员座位附近应配置1个应急锤。若配置动力控制乘客门，应设置易于驾驶员操作的乘客门应急开关；若配置自动破窗器，应设置自动破窗器开关。4.6.3.11营运客车踏步区不应设置座椅。通道中不应设置折叠座椅。应急门引道宽度应符合GB13094的规定，应急门引道处前排的座椅靠背应不可调节。4.7安全防护装置
4.7.1营运客车应装备单燃油箱，且单燃油箱的额定容量应小于或等于260L,并满足如下要求：4
iiiKAoNiKAca
JT/T1094—2016
a）燃油箱应固定牢靠，其安装位置应使其在车辆前、后碰撞事故中受到车身结构的保护。燃油箱任何部位距车辆前端应不小于600mm（对于发动机后置的营运客车，其燃油箱前端面应位于前轴之后），距车辆后端应不小于300mm。燃油箱侧面未受到车身纵梁保护的营运客车，应安装侧面防护装置。燃油箱侧面防护装置应b
能对燃油箱起到可靠的侧面防护作用并满足如下静强度试验要求：1）通过高度250mm、宽度200mm的加载装置对燃油箱侧面防护装置施加静载荷；2）载荷加载中心高度距离地面500mm，加载点分别位于燃油箱侧面防护装置的两端及其正中间部位；
3）各加载点水平载荷大小均为25kN（B级营运客车为相当于车辆最大总质量的12.5%）；4）加载顺序为先进行两端位置加载，然后进行中间部位加载；5）试验过程中及试验后，防护装置的任何部件不应与燃油箱本体发生接触。4.7.2营运客车CNG、LNG、LPG燃气专用装置的安装要求应符合GB7258的规定，CNG、LPG燃气专用装置的安装要求还应符合GB19239的规定。加气口、控制仪表和阀件应设置安全防护装置。4.7.3营运客车所有座椅均应装备符合GB14166规定的安全带，其固定点应符合GB14167的规定。驾驶员座椅、前排乘客座椅、驾驶员和乘客门后第一排座椅、最后一排中间座椅及应急门引道后方座椅，装备的安全带应为三点式。
4.7.4营运客车在车内乘客易见位置应设置安全带佩戴提醒标识。应装备乘客安全带佩戴提醒装置，当乘客未按规定佩戴安全带时，对乘客至少应有声学信号报警。4.7.5营运客车发动机舱内和其他热源附近的线束应采用耐温不低于125℃的阻燃电线，其他部位的线束应采用耐温不低于100℃的阻燃电线，波纹管阻燃特性应满足GB/T2408规定的V-0级。线束穿孔洞时应装设阻燃耐磨绝缘套管。4.7.6营运客车用内饰材料性能应符合JT/T1095的规定。4.7.7装备电涡流缓速器的营运客车，安装部位的上方应装具有阻燃性的隔热装置，并应加装温度报警系统。
4.7.8营运客车在设计和制造上应保证发动机或采暖装置的排气不会进人客舱，营运客车应有通风换气装置。
4.7.9营运客车应装备至少两个停车楔（如三角垫木）。5标准实施的过渡期要求
5.1以下要求自本标准实施之日起第7个月开始对新生产车实施：-4.1.6关于视频监控系统的要求：一—4.7.3关于B级营运客车驾驶员和乘客门后第一排座椅、最后一排中间座椅及应急门引道后方座椅应装备三点式安全带的要求。5.2以下要求自本标准实施之日起第13个月开始对新生产车实施：—4.1.2关于行李舱的要求；
4.1.4关于车高大于3.7m的营运客车和总质量不大于3500kg的营运客车装备电子稳定性控制系统的要求；
一4.1.5关于车道偏离预警系统（LDWS）和自动紧急制动系统（AEBS)的前撞预警功能的要求；4.3.2关于车长大于9m的营运客车安装盘式制动器的要求：4.3.6关于制动储气筒工作气压的要求；4.5.2关于胎压监测系统或胎压报警装置的要求；4.5.3关于爆胎应急安全装置的要求；5
iiKAoNniKAca
JT/T1094—2016
4.6.3.2关于乘客门数量及位置的要求；4.6.3.3关于应急门的要求；
4.6.3.6关于外推应急窗数量的要求；—4.6.3.7关于后围应急窗的要求；—4.6.3.8关于安全顶窗的要求；4.7.1关于装备单燃油箱、燃油箱额定容量及侧面防护装置的要求；4.7.4关于装备乘客安全带提醒装置的要求。5.3以下要求自本标准实施之日起第25个月开始对新生产车实施：—4.1.4关于车高不大于3.7m的营运客车和总质量大于3500kg的营运客车装备电子稳定性控制系统的要求；
4.1.5关于车长大于9m的营运客车装备自动紧急制动系统（AEBS)的其他功能的要求；4.3.2关于车长不大于9m的营运客车装备盘式制动器的要求。6
A.1概述
附录A
（规范性附录）
营运客车电子稳定性控制系统性能要求及试验方法本附录规定了营运客车电子稳定性控制系统的性能要求及试验方法。A.2性能要求
JT/T1094—2016
A.2.1车道保持能力。车辆分别以恒定的初始参考车速和参考车速进行连续4次J-转向试验时，4次试验中至少有两次试验满足车轮不偏离车道的要求。初始参考车速和参考车速的确定按A.6.3.1方法进行。
A.2.2发动机扭矩减小量。按A.6.3.2进行试验时，在连续4次试验中，至少应有两次能满足以下要求：
车辆进入弯道后1.5s至车辆离开弯道过程中，至少有连续0.5s的时间，发动机输出扭矩与驾驶员需求扭矩相比至少降低10%；任何车轮不应偏离车道。
防侧翻控制能力。按A.6.3.3进行试验时，在连续8次试验过程中，车辆以相同车速进人弯A.2.3
道，应至少6次能满足以下要求：a）车辆进人弯道后3s时刻，车速不应超过47km/h；车辆进入弯道后4s时刻，车速不应超过45km/h；b)3
任何车轮不应偏离车道；
d）ESC激活行车制动。
A.3ESC故障监测
A.3.1车辆应安装ESC工作指示灯，且处于驾驶员前方视野范围内。当车辆存在任何影响ESC系统正常工作的故障时，该指示灯点亮。A.3.2除A.3.4和A.3.7外，当故障存在时，只要车辆点火启动系统处于\On”挡ESC故障指示灯应持续点亮。
A.3.3ESC故障指示应用带有“电子稳定控制系统故障”或“或”符号显示。A.3.4当点火启动系统置于On”位置但发动机未运行，或当点火启动系统处于“On”和“Start”之间、制造商指定的检查位置时，ESC故障指示作为功能显示应激活。A.3.5当点火启动系统处于锁定状态时，ESC故障指示不必启动。A.3.6当故障清除后，车辆点火启动系统再次启动时，ESC故障指示灯应熄灭。A.3.7制造商也可采用ESC故障指示灯的闪烁模式来提示ESC的工作状态。A.4试验条件
A.4.1环境条件
A.4.1.1环境温度为2℃~40℃。
A.4.1.2最大风速不应超过5m/s。7
JT/T1094—2016
A.4.2试验路面
A.4.2.1试验应在干燥、均匀、坚实的路面上进行，且路面表面峰值附着系数至少为0.9。A.4.2.2试验路面应为单一坡度且坡度不大于1%。A.4.2.3J-转向试验场地应满足以下要求：试验车道中心线包括22.9m的直线和半径为45.7m、角度为120°的圆弧，直线与圆弧起始点a)
相切，如图A.1所示；
b）直线段车道宽为3.7m，弯道车道宽为4.3m；c）J-转向试验应逆时针和顺时针方向分别进行。60
A.5车辆条件
弯道结束点
（圆弧120°）
弯道起始点
（圆弧0°）
进入车道
距离(m）
图A.1J-转向试验车道（逆时针方向）示意A.5.1除ESC故障试验外，对于所有其他试验，ESC系统都应开启。45
A.5.2车辆满载，且乘员座椅按68kg/座进行加载，其他载荷均勾分布于行李舱（无行李舱时，均布于地板上），载荷应固定牢靠防止滑动，且满足轴荷分配要求。车辆应尽量配备防翻架，且防翻架最大设计质量不应超过1134kg，不包括安装夹具。A.5.3试验过程中，变速器挡位处于适当前进挡位：对于装备驾驶员控制的发动机辅助制动装置的车辆，试验过程中应确保发动机辅助制动装置关闭。A.5.4
轮胎气压为车辆制造商推荐的满载充气压力。A.5.5
最热制动器的初始制动温度应在66℃~204℃。A.6试验方法
轮胎磨合
车辆以0.1g左右的侧向加速度绕半径为45.7m的圆行驶，顺时针、逆时针各行驶两圈。A.6.2制动器磨合和温度
A.6.2.1制动器磨合应按以下要求进行：变速器挡位置于车速32km/h～64km/h正常行驶的最高合适挡位，车辆以0.3g的减速度进a）
