【FZ纺织行业标准】 中空涤纶短纤维蓬松性和弹性试验方法

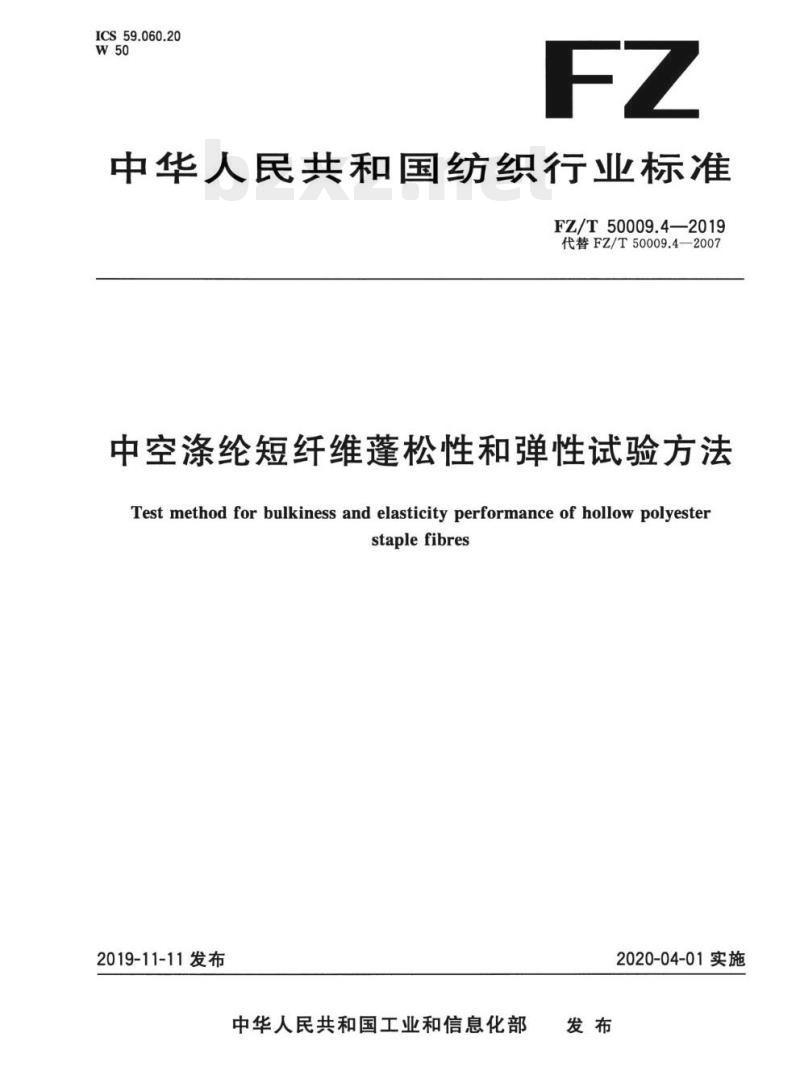

ICS_59.060.20
中华人民共和国纺织行业标准
FZ/T50009.4—2019
代替FZ/T50009.4—2007
中空涤纶短纤维蓬松性和弹性试验方法Test method for bulkiness and elasticityperformance of hollowpolyesterstaple fibres
2019-11-11发布
中华人民共和国工业和信息化部2020-04-01实施

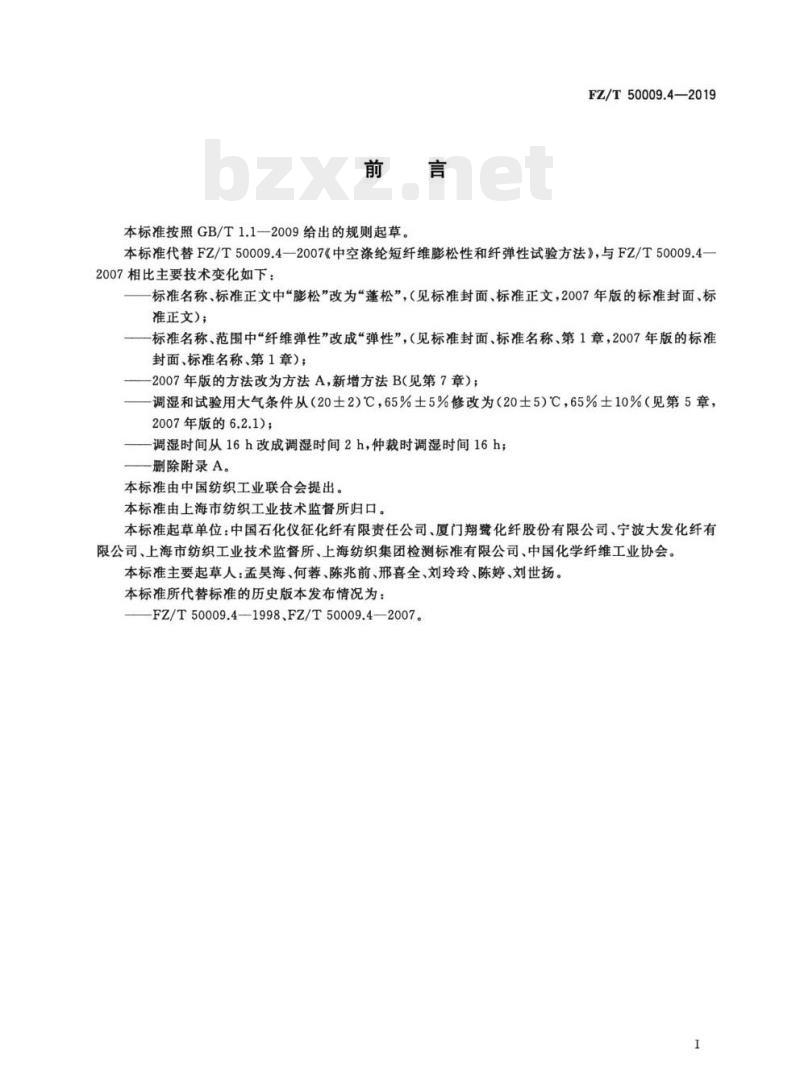

本标准按照GB/T1.12009给出的规则起草FZ/T50009.4—2019
本标准代替FZ/T50009.4一2007《中空涤纶短纤维膨松性和纤弹性试验方法》，与FZ/T50009.4-2007相比主要技术变化如下：
标准名称、标准正文中“膨松”改为“蓬松”，（见标准封面、标准正文，2007年版的标准封面、标准正文)；
标准名称、范围中“纤维弹性”改成“弹性”，（见标准封面、标准名称、第1章，2007年版的标准封面、标准名称、第1章）；
-2007年版的方法改为方法A，新增方法B（见第7章）；-调湿和试验用大气条件从（20士2）℃，65%土5%修改为（20土5）℃，65%士10%（见第5章，2007年版的6.2.1)；
一调湿时间从16h改成调湿时间2h，仲裁时调湿时间16h；删除附录A。
本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。本标准起草单位：中国石化仪征化纤有限责任公司、厦门翔鹭化纤股份有限公司、宁波大发化纤有限公司、上海市纺织工业技术监督所、上海纺织集团检测标准有限公司、中国化学纤维工业协会。本标准主要起草人：孟昊海、何蓉、陈兆前、邢喜全、刘玲玲、陈婷、刘世扬。本标准所代替标准的历史版本发布情况为：FZ/T50009.41998、FZ/T50009.42007I

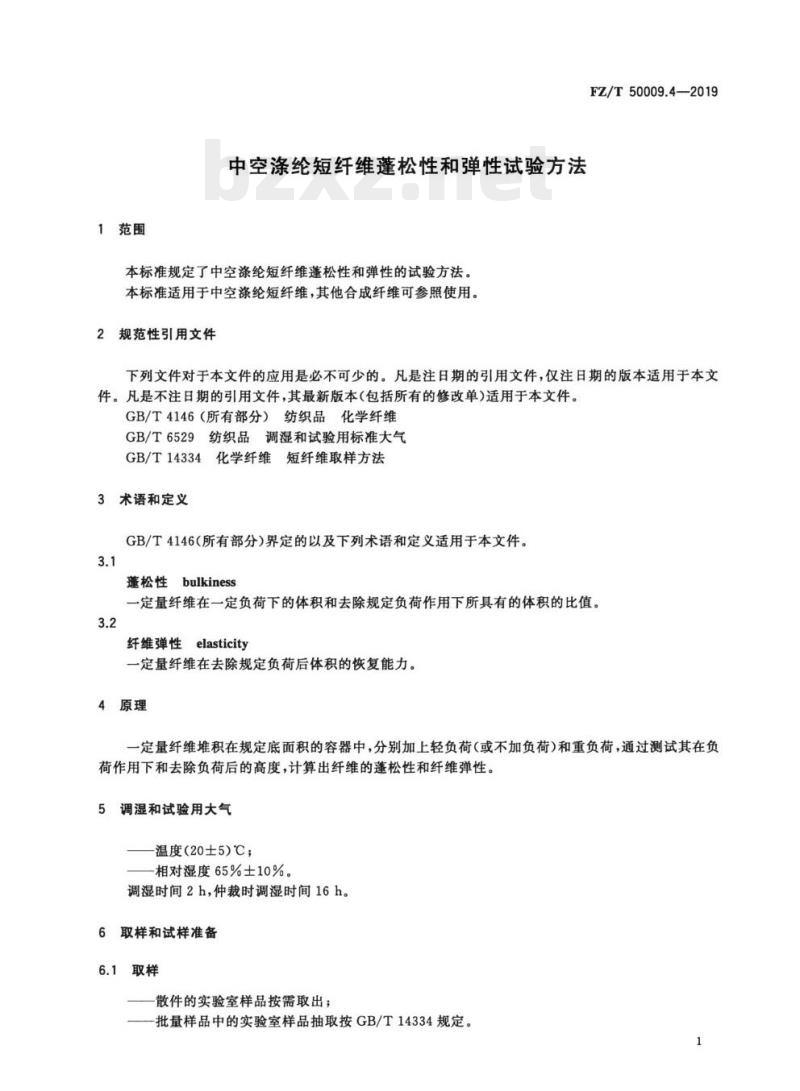

1范围
中空涤纶短纤维蓬松性和弹性试验方法本标准规定了中空涤纶短纤维蓬松性和弹性的试验方法。本标准适用于中空涤纶短纤维，其他合成纤维可参照使用。2规范性引用文件
FZ/T50009.4-2019
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4146（所有部分）纺织品化学纤维GB/T6529纺织品调湿和试验用标准大气GB/T14334化学纤维短纤维取样方法3术语和定义
GB/T4146（所有部分）界定的以及下列术语和定义适用于本文件。3.1
蓬松性bulkiness
一定量纤维在一定负荷下的体积和去除规定负荷作用下所具有的体积的比值。3.2
纤维弹性
elasticity
一定量纤维在去除规定负荷后体积的恢复能力。4原理
一定量纤维堆积在规定底面积的容器中，分别加上轻负荷（或不加负荷）和重负荷，通过测试其在负荷作用下和去除负荷后的高度，计算出纤维的蓬松性和纤维弹性。5调湿和试验用大气
温度（20士5）℃；
相对湿度65%士10%。
调湿时间2h，仲裁时调湿时间16h。6取样和试样准备
6.1取样
散件的实验室样品按需取出；
一批量样品中的实验室样品抽取按GB/T14334规定。1
FZ/T50009.4—2019

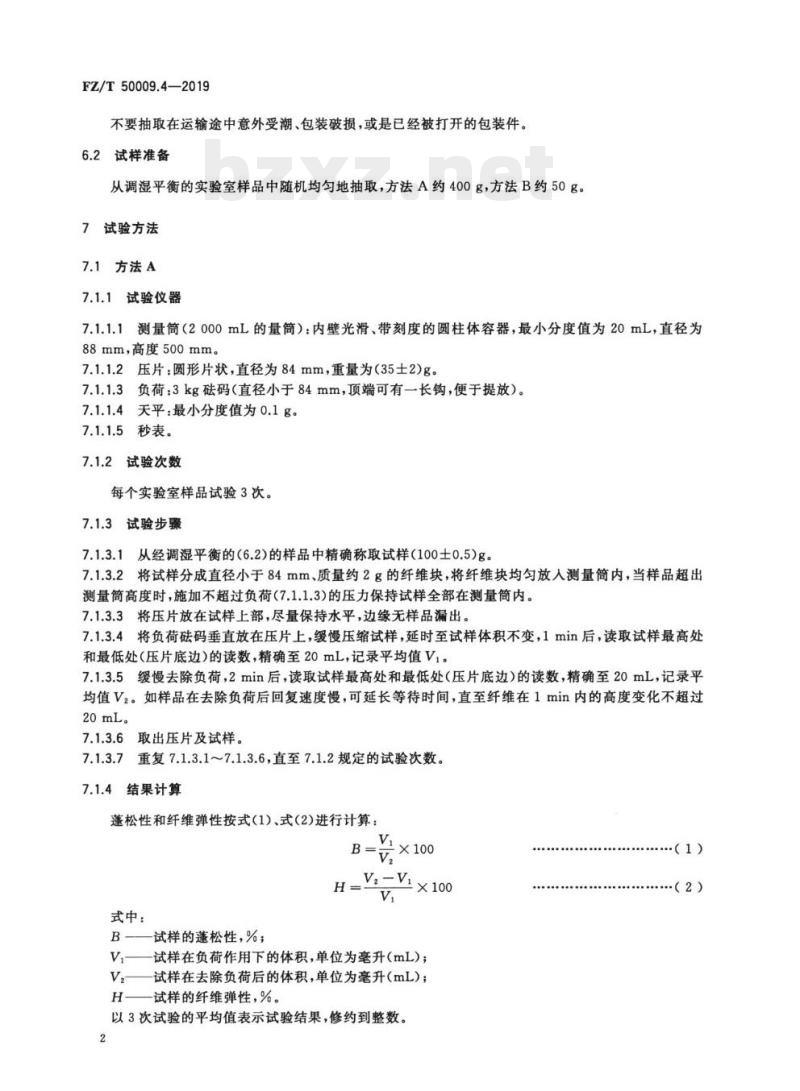

不要抽取在运输途中意外受潮、包装破损，或是已经被打开的包装件。6.2试样准备
从调湿平衡的实验室样品中随机均匀地抽取，方法A约400g，方法B约50g。7试验方法
7.1方法A
7.1.1试验仪器
7.1.1.1测量筒（2000mL的量筒）：内壁光滑、带刻度的圆柱体容器，最小分度值为20mL，直径为88mm，高度500mm。
2压片：圆形片状，直径为84mm，重量为（35士2)g。7.1.1.2
3负荷：3kg码（直径小于84mm，顶端可有一长钩，便于提放）。7.1.1.3
天平：最小分度值为0.1g。
7.1.1.5秒表。
7.1.2试验次数
每个实验室样品试验3次。
7.1.3试验步骤
7.1.3.1从经调湿平衡的（6.2)的样品中精确称取试样(100士0.5)g。7.1.3.2将试样分成直径小于84mm、质量约2g的纤维块，将纤维块均匀放人测量筒内，当样品超出测量筒高度时，施加不超过负荷（7.1.1.3)的压力保持试样全部在测量筒内。3将压片放在试样上部，尽量保持水平，边缘无样品漏出7.1.3.3
7.1.3.4将负荷码垂直放在压片上，缓慢压缩试样，延时至试样体积不变，1min后，读取试样最高处和最低处（压片底边）的读数，精确至20mL，记录平均值V1。缓慢去除负荷，2min后，读取试样最高处和最低处（压片底边）的读数，精确至20mL，记录平7.1.3.5
均值V。如样品在去除负荷后回复速度慢，可延长等待时间，直至纤维在1min内的高度变化不超过20mL。
取出压片及试样。
重复7.1.3.1~7.1.3.6，直至7.1.2规定的试验次数。7.1.3.7
7.1.4结果计算
蓬松性和纤维弹性按式（1）、式（2）进行计算：V
V-V×100
式中：
B-试样的蓬松性，%；
Vi—试样在负荷作用下的体积，单位为毫升（mL）；V，试样在去除负荷后的体积，单位为毫升(mL)；H试样的纤维弹性，%。
以3次试验的平均值表示试验结果，修约到整数。2
..（1）

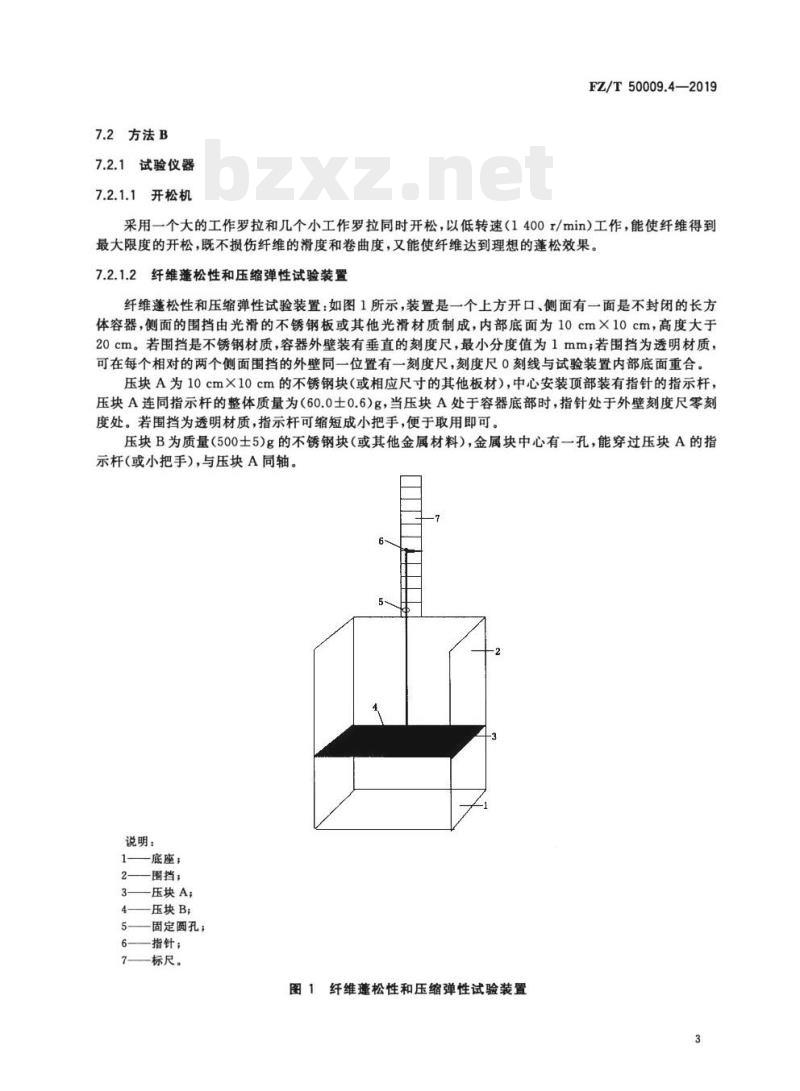

7.2方法B
7.2.1试验仪器
7.2.1.1开松机
FZ/T50009.4—2019
采用一个大的工作罗拉和几个小工作罗拉同时开松，以低转速（1400r/min）工作，能使纤维得到最大限度的开松，既不损伤纤维的滑度和卷曲度，又能使纤维达到理想的蓬松效果。7.2.1.2纤维蓬松性和压缩弹性试验装置纤维蓬松性和压缩弹性试验装置：如图1所示，装置是一个上方开口、侧面有一面是不封闭的长方体容器，侧面的围挡由光滑的不锈钢板或其他光滑材质制成，内部底面为10cm×10cm，高度大于20cm。若围挡是不锈钢材质，容器外壁装有垂直的刻度尺，最小分度值为1mm；若围挡为透明材质，可在每个相对的两个侧面围挡的外壁同一位置有一刻度尺，刻度尺0刻线与试验装置内部底面重合。压块A为10cmX10cm的不锈钢块（或相应尺寸的其他板材），中心安装顶部装有指针的指示杆，压块A连同指示杆的整体质量为（60.0士0.6)g，当压块A处于容器底部时，指针处于外壁刻度尺零刻度处。若围挡为透明材质，指示杆可缩短成小把手，便于取用即可。压块B为质量（500士5)g的不锈钢块（或其他金属材料），金属块中心有一孔，能穿过压块A的指示杆(或小把手），与压块A同轴。6
说明：
一底座；
围挡；
-压块A；
-压块B；
固定圆孔；
一指针；
一标尺。
图1纤维松性和压缩弹性试验装置3
FZ/T50009.4—2019
7.2.1.3天平
分度值为10mg。
7.2.2试验次数
每个实验室样品试验两次。
7.2.3试验步骤
7.2.3.1开启开松机待进入工作状态（达到设备额定旋转速度)后，将试样（6.2)均匀地送入开松机。7.2.3.2称取开松后的试样5g一6g，制成4份～5份面积约为10cm×10cm的棉网，纵横交错叠放人试验装置（7.2.1.2)内。静置5min后，慢慢地放下压块A，不要施加任何冲撞，1min后读取试样高度hi，若刻度尺位于围挡上，应读取压块A底面对应两个围挡上的刻度尺值，取平均值记录h1，准确至1mm。
7.2.3.3在压块A上慢慢地放下压块B（此时重负荷为560g），1min后读取试样高度hz，方式与7.2.3.2所述相同。
7.2.3.4去除压块B、压块A，静置3min后，再慢慢放下压块A，1min后采用同样方式读取h3。7.2.3.5重复7.2.3.2～7.2.3.4，直至7.2.2规定的试验次数。7.2.4结果计算
蓬松度V.、蓬松度V.、蓬松度V：和压缩弹性（回复）率E按式（3）～式（6)进行计算。Ah.
hs-hz×100
式中：
Vi—纤维在轻负荷（60g)作用下的蓬松度，单位为立方厘米每克(cm/g)；A免费标准bzxz.net
一样板面积，取值为100平方厘米（cm）；hi
轻负荷（60g）作用下的试样的高度，单位为厘米（cm）；试样质量，单位为克（g)；
纤维在重负荷（560g）作用下的蓬松度，单位为立方厘米每克（cm/g）；重负荷（560g）作用下的试样高度，单位为厘米（cm）；·（3)
.（4)
（5）
纤维在除去重负荷（560g）后，再加轻负荷（60g）作用下的蓬松度，单位为立方厘米每克(cm2/g);
去除重负荷（560g)平衡后，再加轻负荷（60g)作用下的试样高度，单位为厘米（cm）；h
E—纤维的压缩弹性(回复)率，%。以两次试验的平均值表示试验结果，修约到整数。8试验报告
试验报告包括：
说明试验是按本标准进行的；
样品的名称、规格；
采用的试验方法及试验参数；
实验室样品的测试结果；
经协商后对试验步骤的修改提示及其他与本标准不一致的部分；观察到的异常现象；
试验人员、试验日期。
