【纺织行业标准(FZ)】 进布装置通用技术条件

FZ/T92055—1998

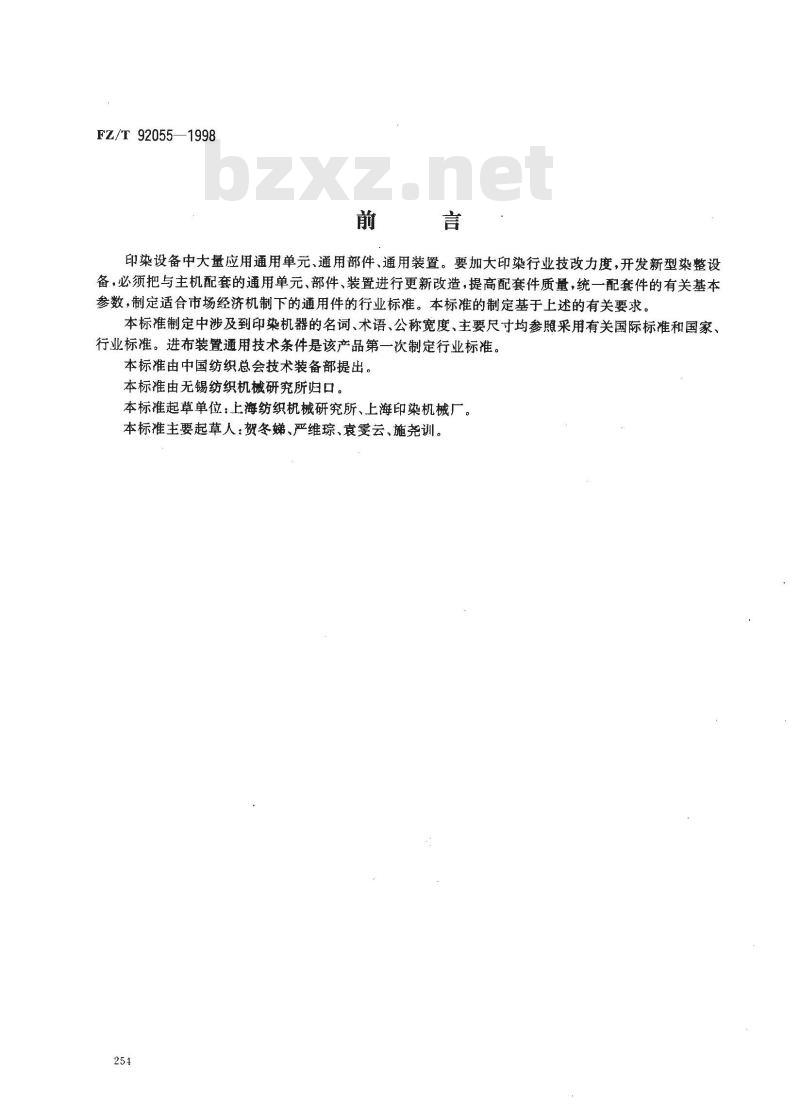

印染设备中大量应用通用单元、通用部件、通用装置。要加大印染行业技改力度，开发新型染整设备，必须把与主机配套的通用单元、部件、装置进行更新改造，提高配套件质量，统一配套件的有关基本参数，制定适合市场经济机制下的通用件的行业标准。本标准的制定基于上述的有关要求。本标准制定中涉及到印染机器的名词、术语、公称宽度、主要尺寸均参照采用有关国际标准和国家、行业标准。进布装置通用技术条件是该产品第一次制定行业标准。本标准由中国纺织总会技术装备部提出。本标准由无锡纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、上海印染机械厂。本标准主要起草人：贺冬娣、严维琮、袁雯云、施尧训。254
1范围

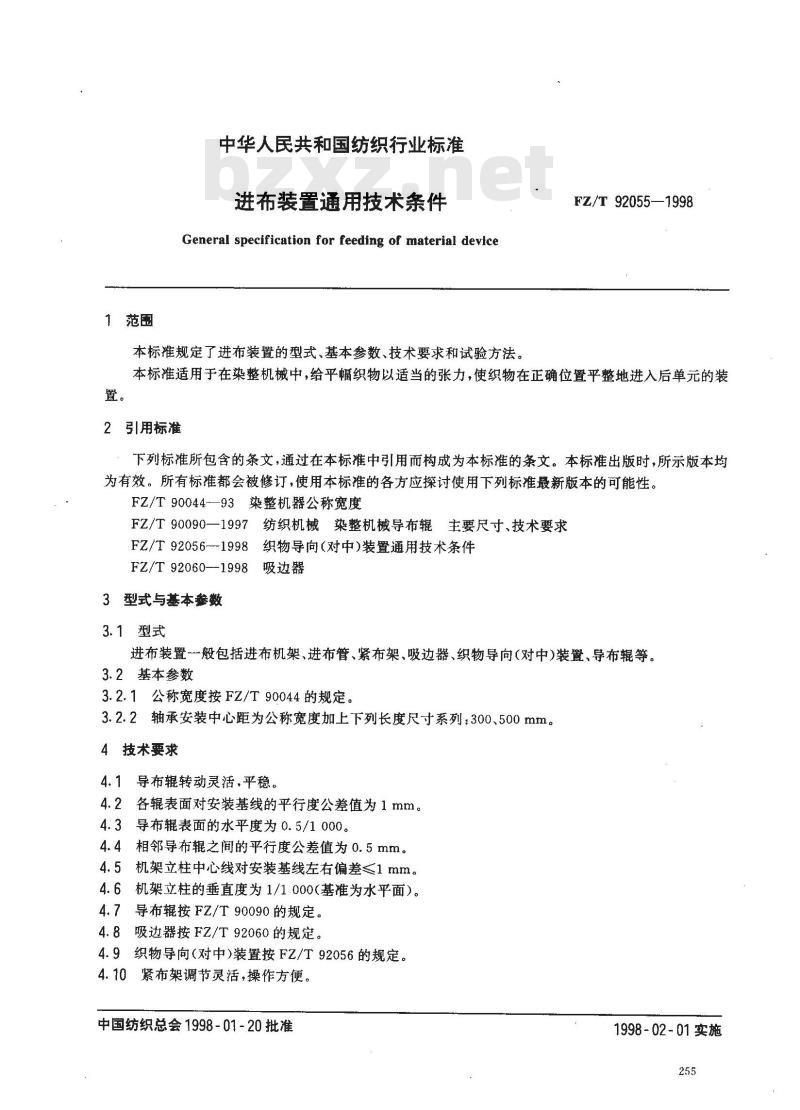

中华人民共和国纺织行业标准
进布装置通用技术条件
General specification for feeding of material device本标准规定了进布装置的型式、基本参数、技术要求和试验方法。FZ/T 92055—1998
本标准适用于在染整机械中，给平幅织物以适当的张力，使织物在正确位置平整地进入后单元的装置。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。FZ/T90044—93染整机器公称宽度FZ/T90090—1997纺织机械染整机械导布辊主要尺寸、技术要求FZ/T92056---1998
织物导向(对中)装置通用技术条件FZ/T 92060—-1998
3型式与基本参数www.bzxz.net
3.1型式
吸边器
进布装置一般包括进布机架、进布管、紧布架、吸边器、织物导向(对中)装置、导布辊等。3.2基本参数
3.2.1公称宽度按FZ/T90044的规定。3.2.2轴承安装中心距为公称宽度加上下列长度尺寸系列：300、500mm。4技术要求
4.1导布辊转动灵活，平稳。
4.2各辑表面对安装基线的平行度公差值为1mm。4.3导布辊表面的水平度为0.5/1000。4.4相邻导布辑辊之间的平行度公差值为0.5mm。4.5机架立柱中心线对安装基线左右偏差≤1mm。4.6机架立柱的垂直度为1/1.000（基准为水平面）。4.7导布辊按FZ/T90090的规定。4.8吸边器按FZ/T92060的规定。4.9织物导向（对中）装置按FZ/T92056的规定。4.10紧布架调节灵活，操作方便。中国纺织总会1998-01-20批准
1998-02-01实施

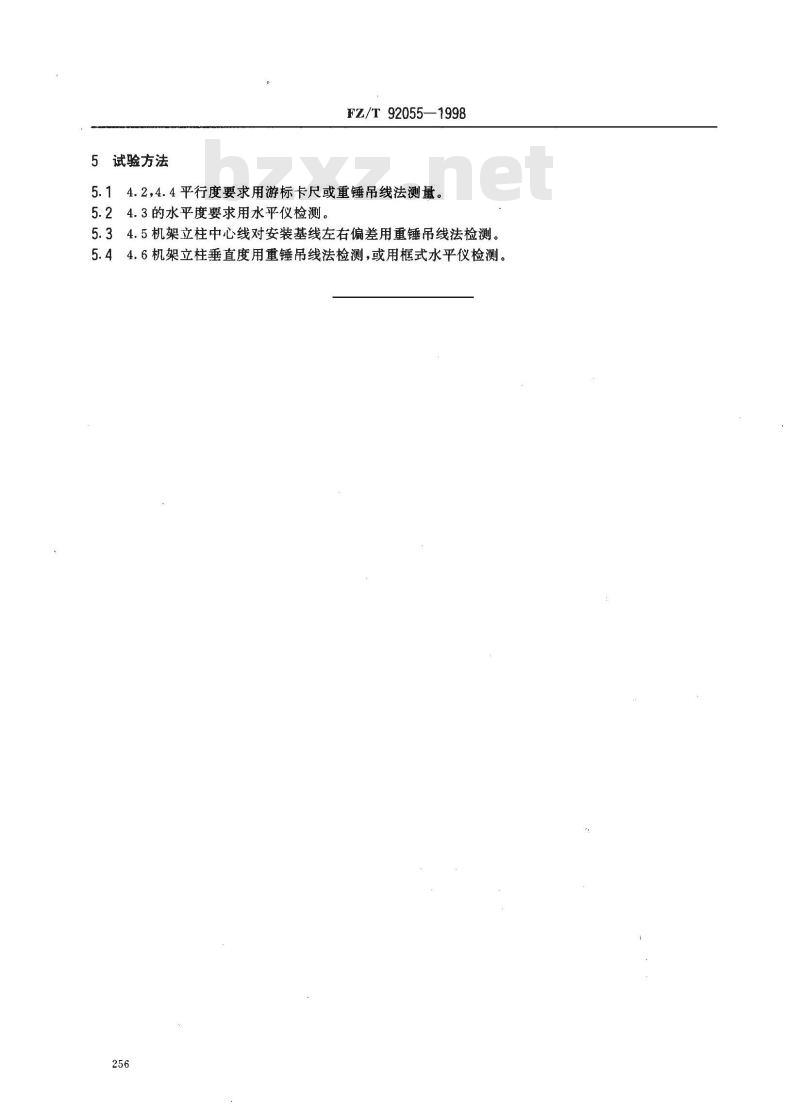

5试验方法
FZ/T92055—1998
5.14.2，4.4平行度要求用游标卡尺或重锤吊线法测量。5.24.3的水平度要求用水平仪检测。5.34.5机架立柱中心线对安装基线左右偏差用重锤吊线法检测。5.44.6机架立柱垂直度用重锤吊线法检测，或用框式水平仪检测。256
