【纺织行业标准(FZ)】 吸边器

FZ/T92060—1998

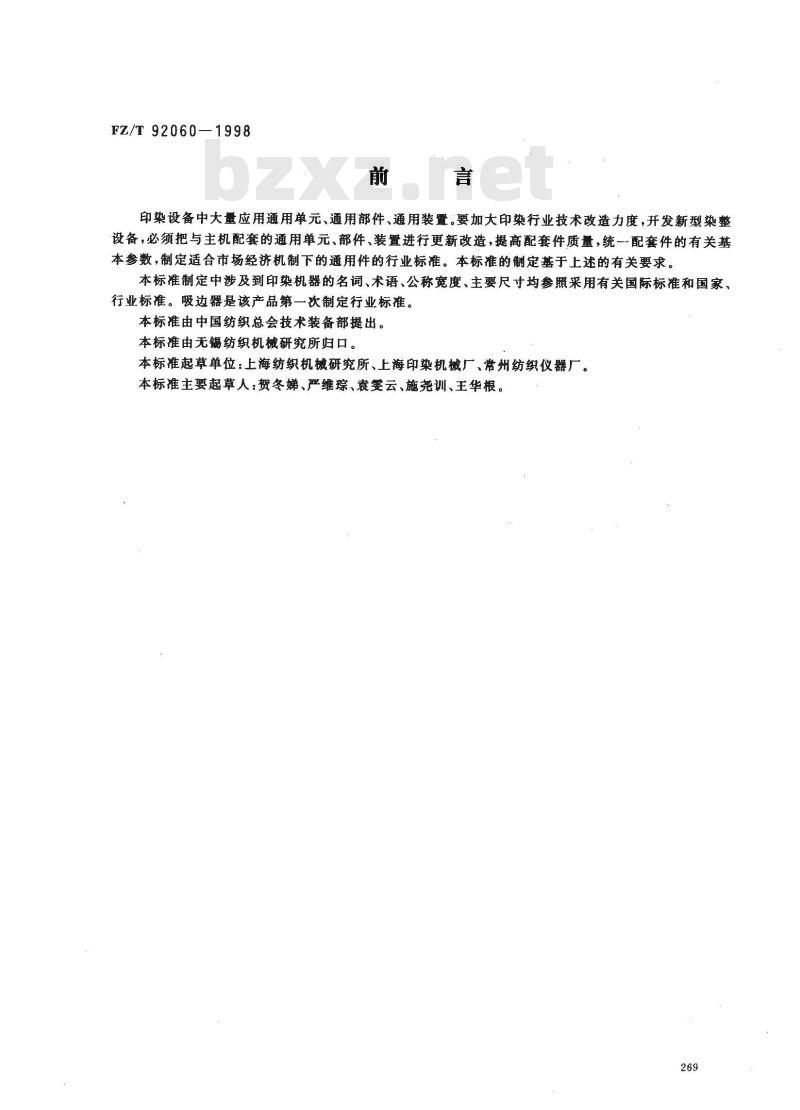

印染设备中大量应用通用单元、通用部件、通用装置。要加大印染行业技术改造力度，开发新型染整设备，必须把与主机配套的通用单元、部件、装置进行更新改造，提高配套件质量，统一配套件的有关基本参数，制定适合市场经济机制下的通用件的行业标准。本标准的制定基于上述的有关要求。本标准制定中涉及到印染机器的名词、术语、公称宽度、主要尺寸均参照采用有关国际标准和国家、行业标准。吸边器是该产品第一次制定行业标准。本标准由中国纺织总会技术装备部提出。本标准由无锡纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、上海印染机械厂、常州纺织仪器厂。本标主要起草人：贺冬娣、严维琮、袁姜云、施尧训、王华根。269

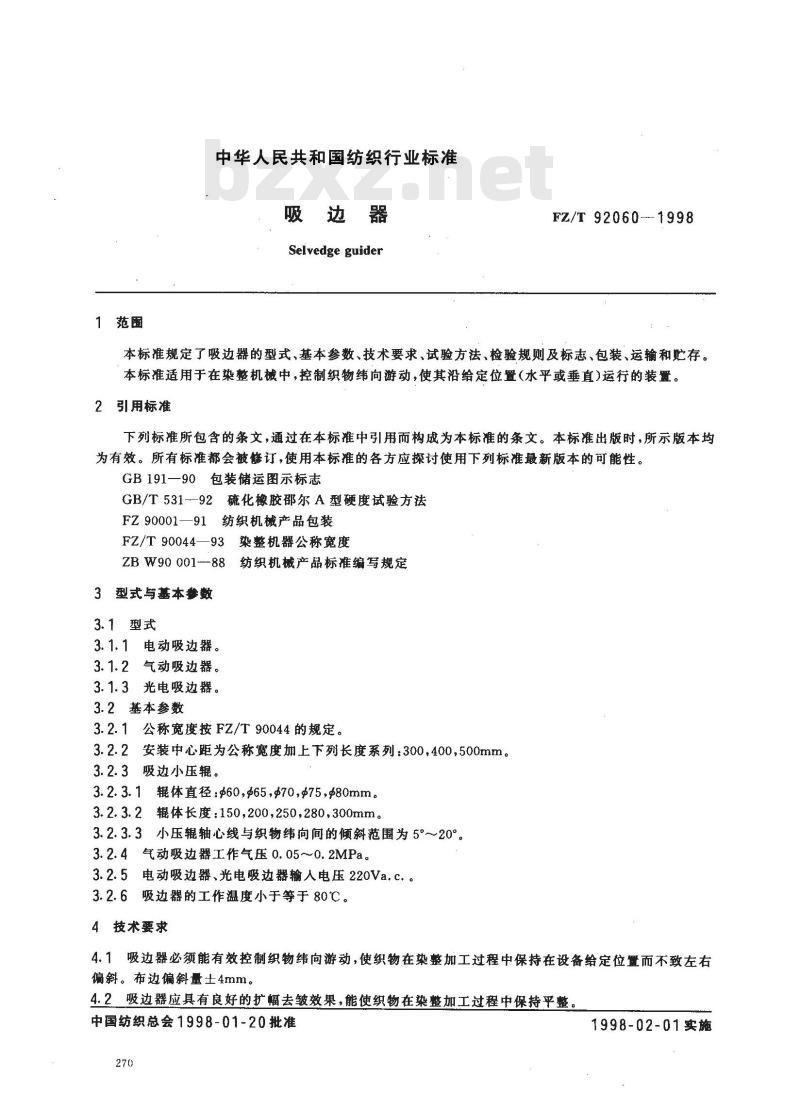

1范围
中华人民共和国纺织行业标准
Seivedge guider
FZ/T92060--1998
本标准规定了吸边器的型式、基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于在染整机械中，控制织物纬向游动，使其沿给定位置（水平或垂直)运行的装置。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—90包装储运图示标志
GB/T531-92硫化橡胶邵尔A型硬度试验方法FZ90001—91纺织机械产品包装
FZ/T90044—93染整机器公称宽度ZBW90001--88纺织机械产品标准编写规定3型式与基本参数
3.1型式wwW.bzxz.Net
3.1.1电动吸边器。
3.1.2气动吸边器。
3.1.3光电吸边器。
3.2基本参数
3.2.1公称宽度按FZ/T90044的规定。安装中心距为公称宽度加上下列长度系列：300，400,500mm。3.2.2
3.2.3吸边小压辊。
3.2.3.1体直径：60,65,70,$75,80mm。3.2.3.2辊体长度：150,200,250,280,300mm。3.2.3.3小压辊轴心线与织物纬向间的倾斜范围为5°～20°。3.2.4气动吸边器工作气压0.050.2MPa。3.2.5电动吸边器、光电吸边器输人电压220Va.c.。3.2.6吸边器的工作温度小于等于80℃。4技术要求
4.1吸边器必须能有效控制织物纬向游动，使织物在染整加工过程中保持在设备给定位置而不致左右偏斜。布边偏斜量士4mm。
4.2吸边器应具有良好的扩幅去皱效果，能使织物在染整加工过程中保持平整。中国纺织总会1998-01-20批准
1998-02-01实施
FZ/T 92060—1998

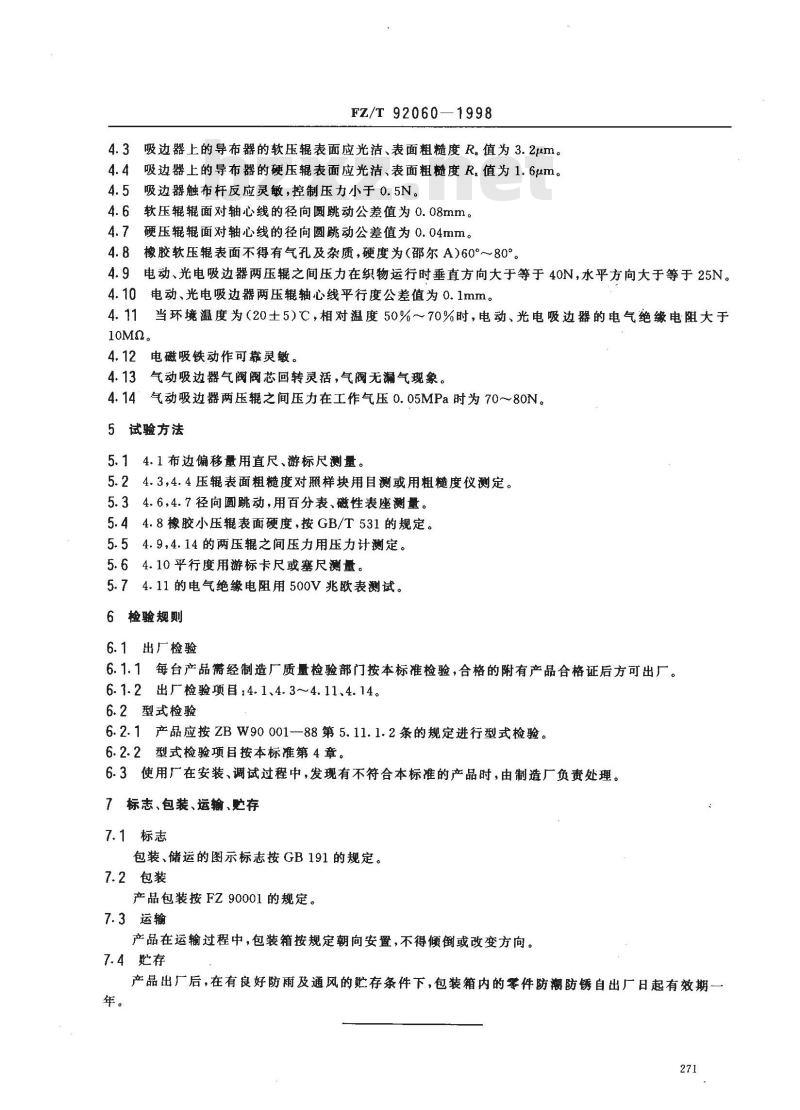

4.3吸边器上的导布器的软压辊表面应光洁、表面粗糙度R。值为3.2μm。4.4吸边器上的导布器的硬压辊表面应光洁、表面粗糙度R。值为1.6um。4.5
吸边器触布杆反应灵敏，控制压力小于0.5N。软压辊辊面对轴心线的径向圆跳动公差值为0.08mm。4.6
硬压辊辊面对轴心线的径向圆跳动公差值为0.04mm。4.8橡胶软压辊表面不得有气孔及杂质，硬度为（郡尔A)60°～80%。4.9电动、光电吸边器两压辊之间压力在织物运行时垂直方向大于等于40N，水平方向大于等于25N。4.10
电动、光电吸边器两压辊轴心线平行度公差值为0.1mm。4.11当环境温度为（20士5)℃，相对温度50%～70%时，电动、光电吸边器的电气绝缘电阻大于10M0。
4.12电磁吸铁动作可靠灵敏。
4.13气动吸边器气阀阀芯回转灵活，气阀无漏气现象。4.14气动吸边器两压辊之间压力在工作气压0.05MPa时为70～80N。5试验方法
5.14.1布边偏移量用直尺、游标尺测量。5.24. 3,4.4压辊表面粗糙度对照样块用目测或用粗糙度仪测定。5.34.6,4.7径向圆跳动，用百分表、磁性表座测量。5.44.8橡胶小压辊表面硬度，按GB/T531的规定。5.54.9,4.14的两压辊之间压力用压力计测定。5.64.10平行度用游标卡尺或塞尺测量。5.74.11的电气绝缘电阻用500V兆欧表测试。6检验规则
6.1出厂检验
6.1.1每台产品需经制造厂质量检验部门按本标准检验，合格的附有产品合格证后方可出厂。6.7.2出厂检验项目：4.1、4.3~~4.11、4.14。6.2型式检验
6.2.1产品应按ZBW90001--88第5.11.1.2条的规定进行型式检验。6.2.2型式检验项目按本标准第4章。6.3使用厂在安装、调试过程中，发现有不符合本标准的产品时，由制造厂负责处理。7标志、包装、运输、贮存
7.1标志
包装、储运的图示标志按GB191的规定。7.2包装
产品包装按FZ90001的规定。
7.3运输
产品在运输过程中，包装箱按规定朝向安置，不得倾倒或改变方向。7.4存
产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内的零件防潮防锈自出厂日起有效期一271
