【纺织行业标准(FZ)】 自动整纬装置

FZ/T92067--1998

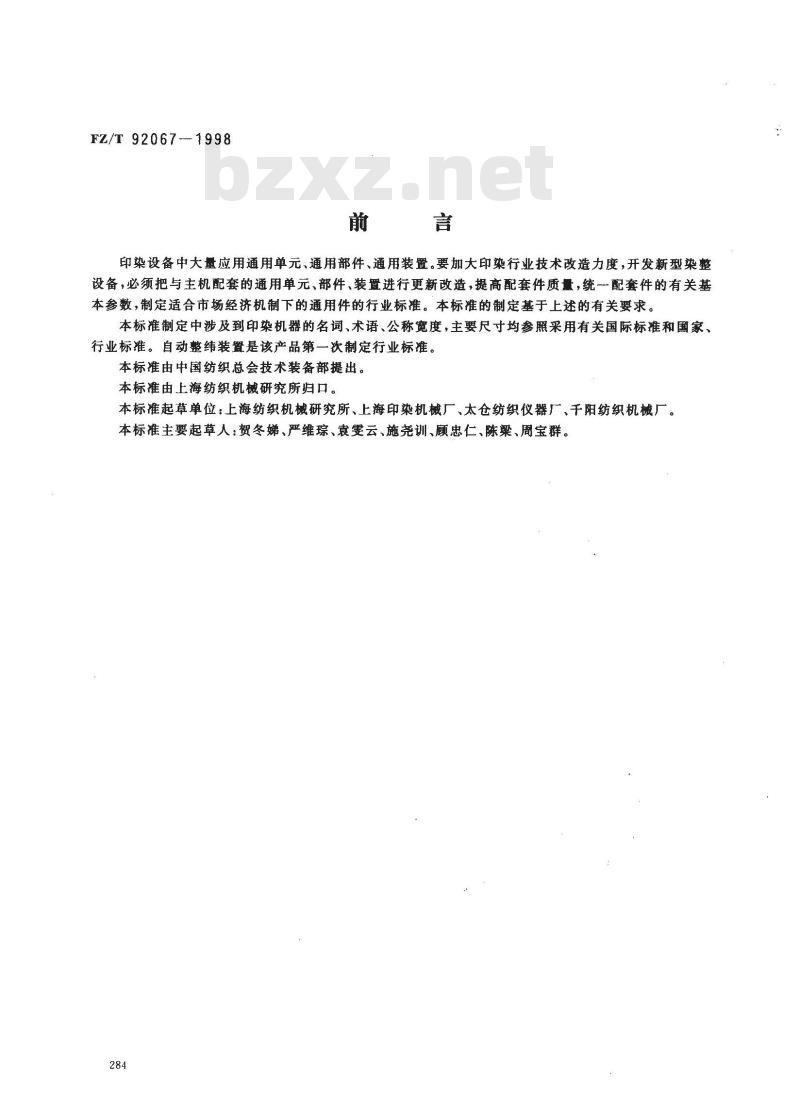

印染设备中大量应用通用单元、通用部件、通用装置。要加大印染行业技术改造力度，开发新型染整设备，必须把与主机配套的通用单元、部件、装置进行更新改造，提高配套件质量，统一一配套件的有关基本参数，制定适合市场经济机制下的通用件的行业标准。本标准的制定基于上述的有关要求。本标准制定中涉及到印染机器的名词、术语、公称宽度，主要尺寸均参照采用有关国际标准和国家、行业标准。自动整纬装置是该产品第一次制定行业标准。本标准由中国纺织总会技术装备部提出。本标准由上海纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、上海印染机械厂、太仓纺织仪器厂、千阳纺织机械厂。本标准主要起草人：贺冬娣、严维琮、袁叟云、施尧训、顾忠仁、陈梁、周宝群。284
1范围
中华人民共和国纺织行业标准
自动整纬装置
Autocontrol straightener deviceFZ/T 92067-1998
本标准规定了自动整纬装置的型式、基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于安装在染整机械上，自动纠正、消除织物在染整过程中产生的纬斜和纬弧的光电、针轮整纬装置。其他型式的自动整纬装置也可参照采用。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—90包装储运图示标志
GB 9239—88刚性转子平衡品质
许用不平衡的确定
FZ90001--91纺织机械产品包装
FZ/T90044—93染整机器公称宽度FZ/T90090—1997纺织机械染整机械导布辊扩幅装置
FZ/T 92059—1998
ZBW90001—88纺织机械产品标准编写规定3型式与基本参数
3.1型式bzxz.net
3.1.1光电整纬装置。
3.1.2针轮整纬装置。
3.2基本参数
3.2.1公称宽度按FZ/T90044的规定。主要尺寸、技术要求
3.2.2安装中心距为公称宽度加上下列长度尺寸系列：50，100，150，200，300，400,500mm。3.2.3直辑直径：$100，125，150mm。3.2.4弯辑直径：100，120,135mm。3.2.5针轮直径：Φ800,g900mm。3.2.6适应车速：5~100m/min（光电整纬）；5~80m/min（针轮整纬）。
3.2.7光电检测范围不小于±15。3.2.8光电检测精度0.25°
3.2.9检测头数：2,4,6,8,10。
3.2.10针轮角度调节范围：0～20°（人工设定）中国纺织总会1998-01-20批准
1998-02-01实施
FZ/T 92067—1998

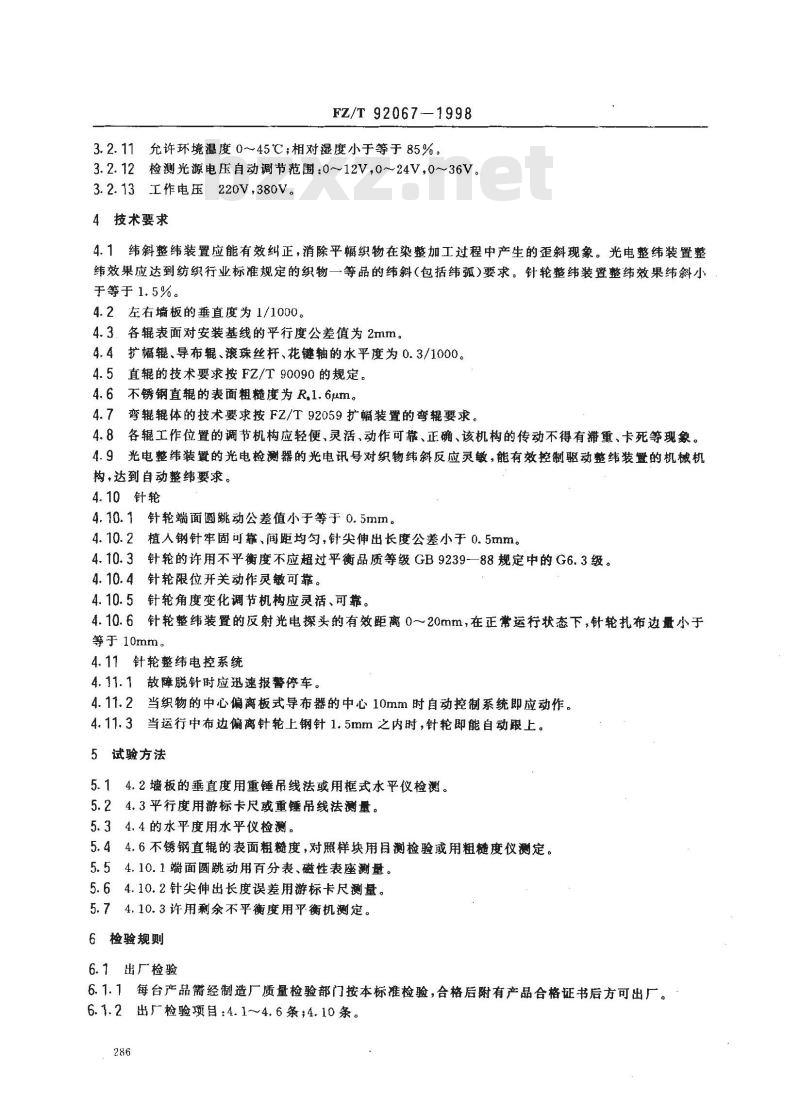

3.2.11允许环境温度0~45℃；相对湿度小于等于85%。3.2.12检测光源电压自动调节范围：0~12V,0~24V,0~36V。3.2.13工作电压220V,380V。
4技术要求
4.1纬斜整纬装置应能有效纠正，消除平幅织物在染整加工过程中产生的歪斜现象。光电整纬装置整纬效果应达到纺织行业标准规定的织物一等品的纬斜（包括纬孤）要求。针轮整纬装置整纬效果纬斜小。于等于1.5%。
4.2左右墙板的垂直度为1/1000。4.3．各辊表面对安装基线的平行度公差值为2mm。4.4扩幅辊、导布辊、滚珠丝杆、花键轴的水平度为0.3/1000。4.5直辊的技术要求按FZ/T90090的规定，4.6不锈钢直辊的表面粗糙度为R.1.6μm。4.73
弯辊体的技术要求按FZ/T92059扩幅装置的弯辊要求，4.8
各辑工作位置的调节机构应轻便、灵活、动作可靠、正确、该机构的传动不得有滞重、卡死等现象。光电整纬装置的光电检测器的光电讯号对织物纬斜反应灵敏，能有效控制驱动整纬装置的机械机4.9
构，达到自动整纬要求。
4.10针轮
针轮端面圆跳动公差值小于等于0.5mm。4. 10.2
植人钢针牢固可靠、间距均匀，针尖伸出长度公差小于0.5mm。4.10.3
针轮的许用不平衡度不应超过平衡品质等级GB9239—88规定中的G6.3级。4.10.4针轮限位开关动作灵敏可靠。4.10.5针轮角度变化调节机构应灵活、可靠。4.10.6针轮整纬装置的反射光电探头的有效距离0~~20mm，在正常运行状态下，针轮扎布边量小于等于10mm。
4.11针轮整纬电控系统
4.11.1故障脱针时应迅速报警停车。4.11.2当织物的中心偏离板式导布器的中心10mm时自动控制系统即应动作。当运行中布边偏离针轮上钢针1.5mm之内时，针轮即能自动跟上。4.11.3
5试验方法
5.14.2墙板的垂直度用重锤吊线法或用框式水平仪检测。5.24.3平行度用游标卡尺或重锤吊线法测量。5.34.4的水平度用水平仪检测。5.44.6不锈钢直辊的表面粗髓度，对照样块用目测检验或用粗糙度仪测定。5.54.10.1端面圆跳动用百分表、磁性表座测量。5.64.10.2针尖伸出长度误差用游标卡尺测量。5.74.10.3许用剩余不平衡度用平衡机测定。6检验规则
6.1出厂检验
6.1.1每台产品需经制造厂质量检验部门按本标准检验，合格后附有产品合格证书后方可出厂。6.1.2出厂检验项目：4.1~4.6条；4.10条。286
6.2型式检验
FZ/T92067-1998

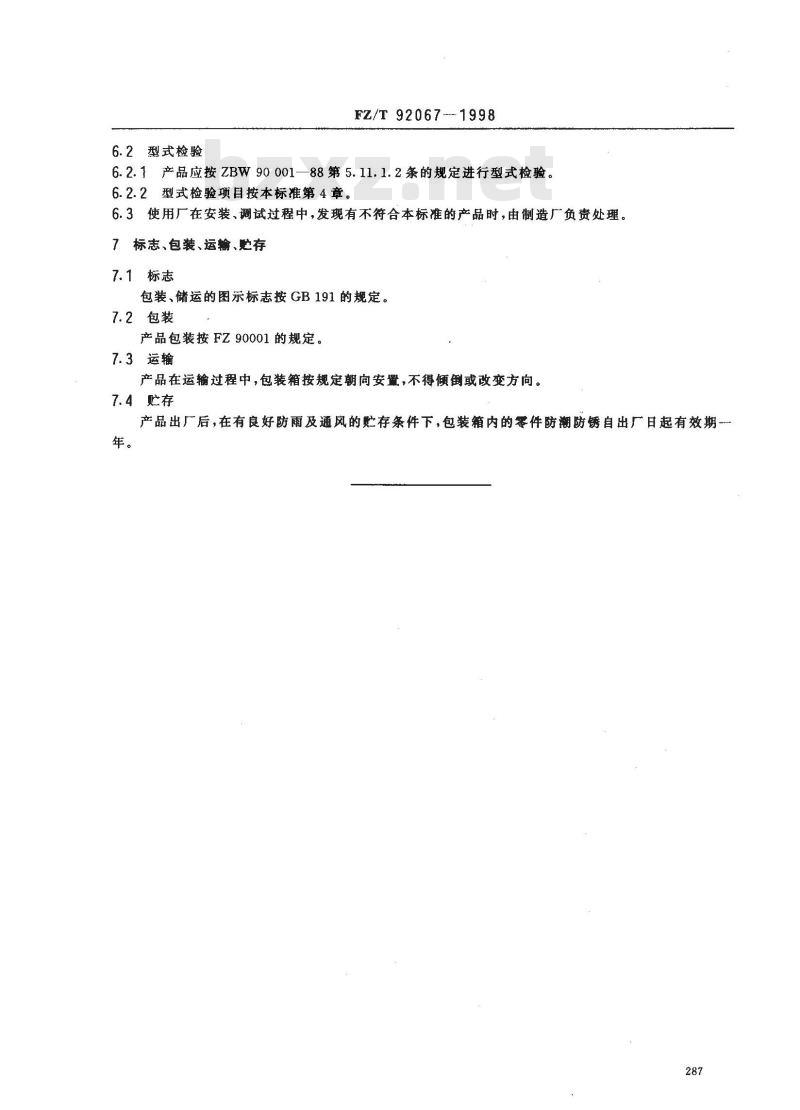

6.2.1产品应按ZBW90001—88第5.11.1.2条的规定进行型式检验。6.2.2型式检验项目按本标准第4章。6.3使用厂在安装、调试过程中，发现有不符合本标准的产品时，由制造厂负责处理。7标患、包装、运输、贮存
7.1标志
包装、储运的图示标志按GB191的规定。7.2包装
产品包装按FZ90001的规定。
7.3运输
产品在运输过程中，包装箱按规定朝向安置，不得倾倒或改变方向。7.4贮存
产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内的零件防潮防锈自出厂日起有效期年。
