【纺织行业标准(FZ)】 扩幅装置

FZ/T92059--1998

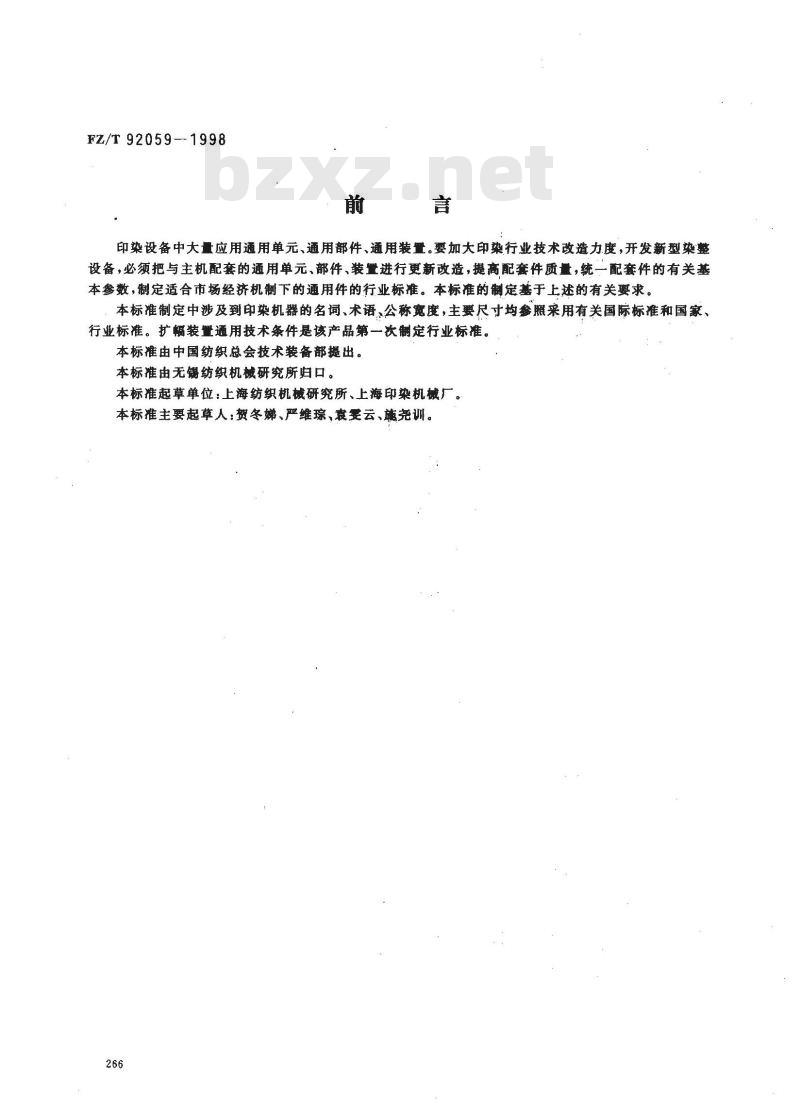

印染设备中大量应用通用单元、通用部件、通用装置。要加大印染行业技术改造力度，开发新型染整设备，必须把与主机配套的通用单元、部件、装置进行更新改造，提高配套件质量，统一配套件的有关基本参数，制定适合市场经济机制下的通用件的行业标准。本标准的制定基于上述的有关要求。本标准制定中涉及到印染机器的名词、术语，公称宽度，主要尺寸均鑫照来用有关国际标准和国家、行业标准。扩幅装置通用技术条件是该产品第一次制定行业标准。本标准由中国纺织总会技术装备部提出。本标推由无锡纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、上海印染机械厂。本标准主要起草人：贺冬娣、严维琮、衰曼云、施尧训。266
1范图

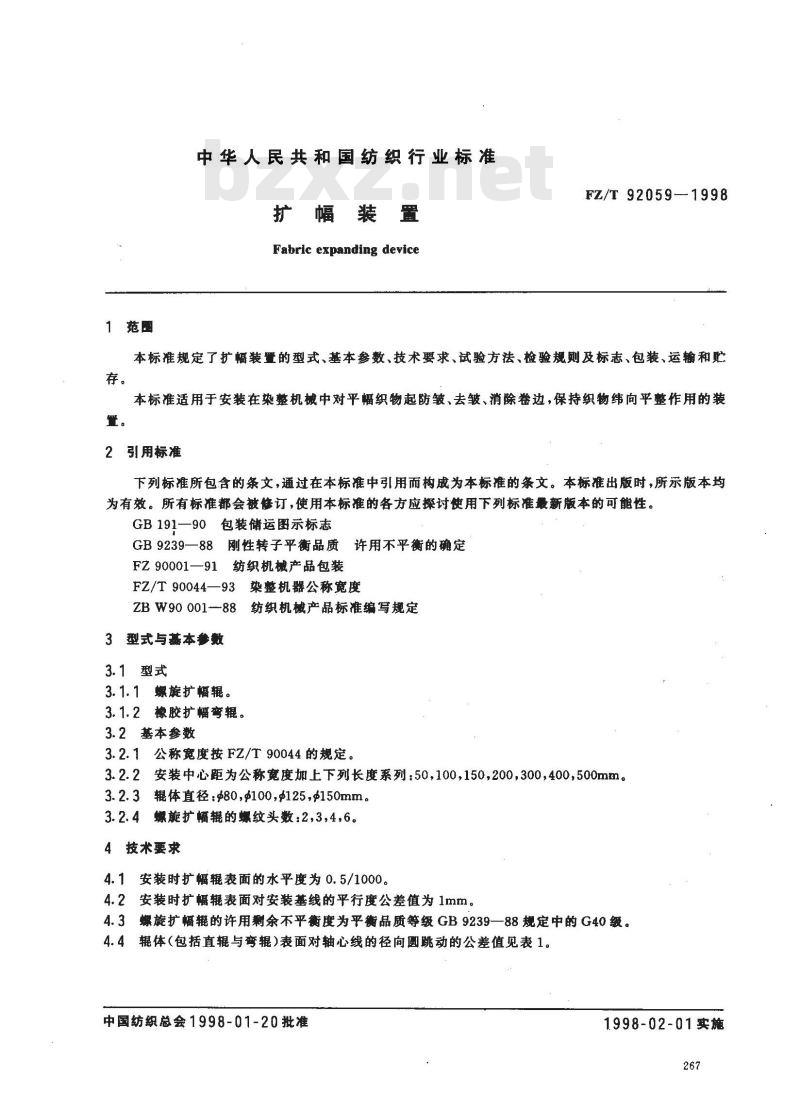

中华人民共和国纺织行业标准
扩幅装置
Fabric expanding device
FZ/T92059—1998
本标准规定了扩幅装置的型式、基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于安装在染整机械中对平幅织物起防皱、去皱、消除卷边，保持织物纬向平整作用的装置。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—90包装储运图示标志Www.bzxZ.net
GB9239—88刚性转子平衡品质许用不平衡的确定FZ90001—91纺织机械产品包装
FZ/T90044—93染整机器公称宽度ZBW90001--88纺织机械产品标准编写规定3型式与基本参数
3.1型式
3.1.1螺旋扩幅辊。
3.1.2橡胶扩幅弯辊。
3.2基本参数
3.2.1公称宽度按FZ/T90044的规定。3.2.2安装中心距为公称宽度加上下列长度系列：50，100，150200,300,400,500mm。3.2.3辑体直径：980，100，125，150mm。3.2.4螺旋扩幅辊的螺纹头数：2,3,4,6。4技术要求
4.1安装时扩幅辊表面的水平度为0.5/1000。4.2安装时扩幅表面对安装基线的平行度公差值为1mm。4.3 螺旋扩幅辑的许用剩余不平衡度为平衡品质等级 GB 9239一88 规定中的 G40 级。4.4辊体（包括直辊与辊)表面对轴心线的径向圆跳动的公差值见表1。中国纺织总会1998-01-20批准
1998-02-01实施
公称宽度
径向圆跳动公差值
11001600
FZ/T92059—1998
>1600～2000
弯辊芯轴的调质处理硬度为HB300~～~330。弯辊辊体转动灵活。
橡胶扩幅弯辊的橡胶硬度为（邵尔A）50°~~55°。4.8橡胶螺旋扩幅辊表面为丁腈橡胶，包覆层厚10~15mm。4.9橡胶螺旋扩幅辊的橡胶硬度为(邵尔D)(95士3)。橡胶辊面的表面粗糙度为R.3.2μm4.10
橡胶辊面不得有明显气孔及杂质。4. 12橡胶扩幅辊的橡胶要求耐酸、耐碱。5试验方法
5.14.1的水平度用水平仪测量。5.24.2的平行度用重锤吊线法测量。5.34.3许用剩余不平衡度用平衡机测定。5.44.4的径向圆跳动用百分表，磁性表座测量。5.54. 7用邵尔A型硬度机测定，4.9用邵尔D型硬度机测定。5.64.10表面粗糙度对照样块用目测检验或用粗髓度仪测定。6检验规则
6.1出厂检验
>2000~~2800
>2800～3600
6.1.1每台产品需经制造厂质量检验部门按本标准检验，合格的附有产品合格证后方可出厂。6.1.2出厂检验项目4.1～4.6;4.9～4.10。6.2型式检验
6.2.1产品在符合ZBW90001—88第5.11.1.2条情况时进行型式检验。6.2.2型式检验项目按本标准第 4章。6.3使用厂在安装、调试过程中，发现有不符合本标准的产品时，由制造厂负责处理，7标志、包装、运输、贮存
7.1标志
包装、储运的图示标志按GB191的规定。7.2包装
7.2.1产品包装按FZ90001的规定。7.2.2橡胶辊包装时，两端应搁置，勿使其接触酸碱或油类物质。7.2.3橡胶辑应贮存在室温0～35℃的干燥室内，存放位置至少距离发热设备1m以上，如运往寒冷地区应注意保温。
7.3运输
产品在运输过程中，包装箱按规定朝向安置，不得倾倒或改变方向。7.4存
产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内的零件防潮防锈自出厂日起有效期一268
