【纺织行业标准(FZ)】 普通轧车用不锈钢轧辊

FZ/T92061—1998

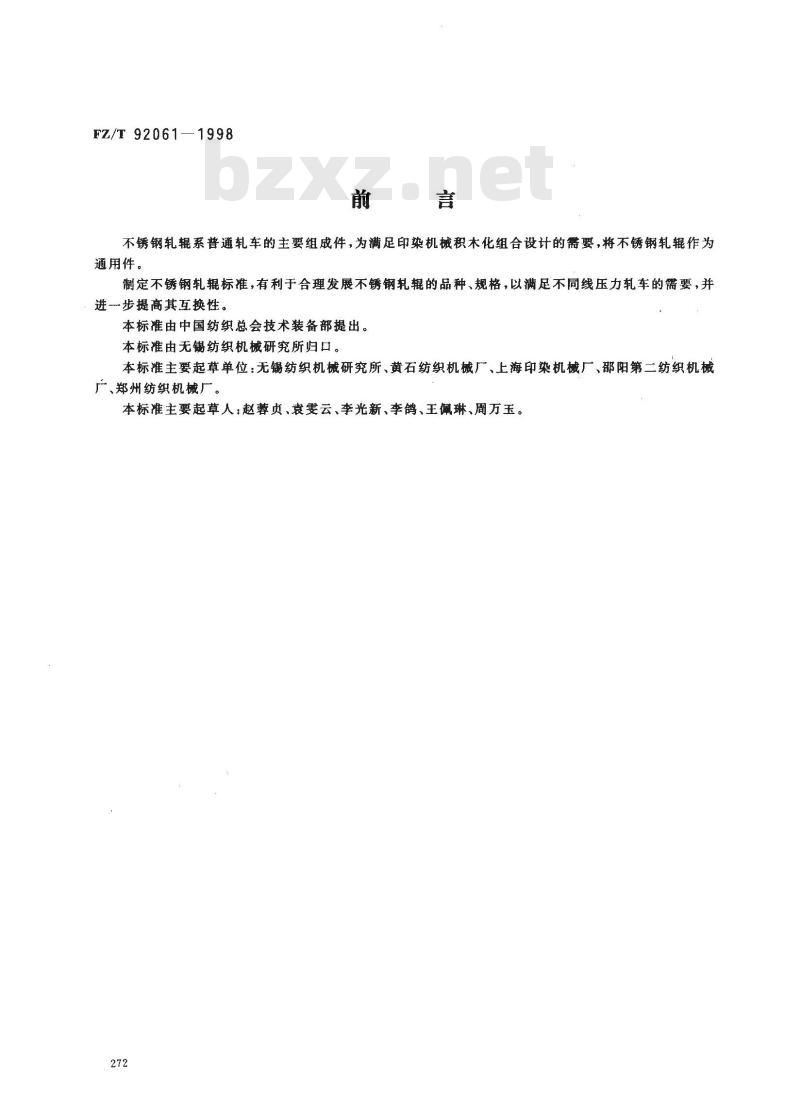

不锈钢轧辊系普通轧车的主要组成件，为满足印染机械积木化组合设计的需要，将不锈钢轧辊作为通用件。
制定不锈钢轧辊标准，有利于合理发展不锈钢轧辊的品种、规格，以满足不同线压力轧车的需要，并进一步提高其互换性。
本标准由中国纺织总会技术装备部提出。本标准由无锡纺织机械研究所归口。本标准主要起草单位：无锡纺织机械研究所、黄石纺织机械厂、上海印染机械厂、邵阳第二纺织机械广、郑州纺织机械厂。
本标准主要起草人：赵蓉贞、袁雯云、李光新、李鸽、王佩琳、周万玉。272

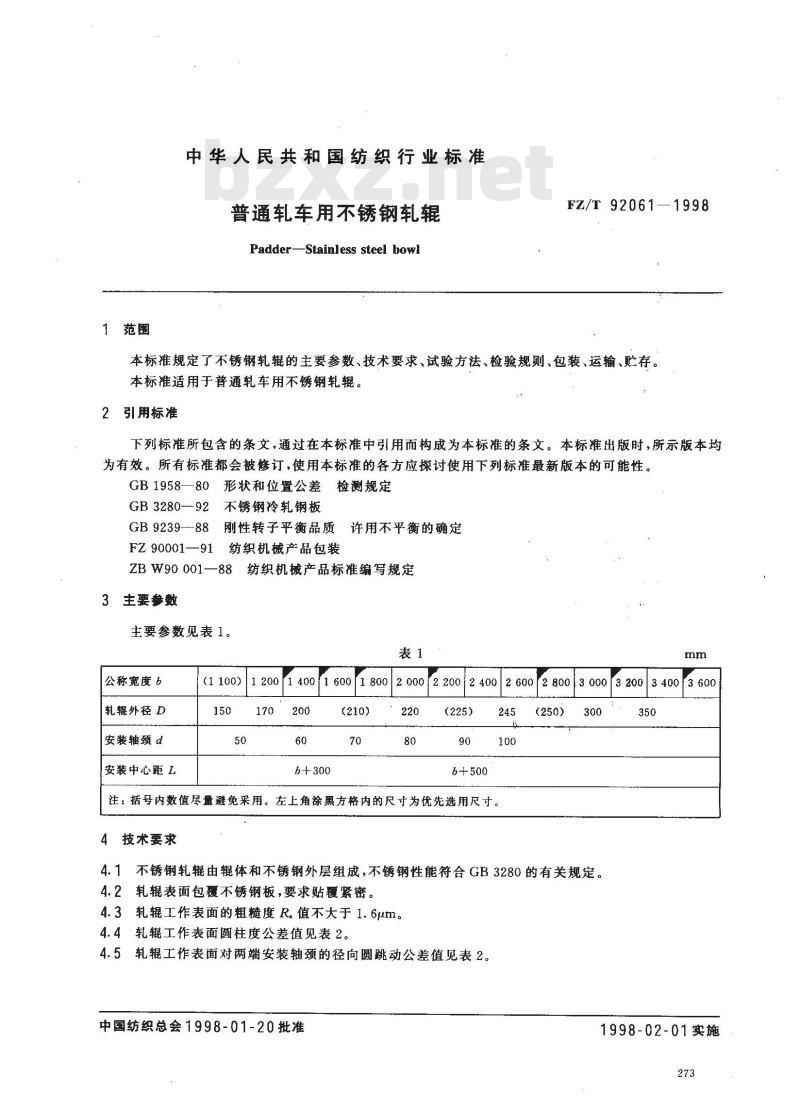

中华人民共和国纺织行业标准
普通轧车用不锈钢轧辊bZxz.net
Padder-Stainless steel bowl
FZ/T92061—1998
本标准规定了不锈钢轧辊的主要参数、技术要求、试验方法、检验规则、包装、运输、贮存。本标准适用于普通轧车用不锈钢轧辊。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1958—80形状和位置公差检测规定GB3280--92不锈钢冷轧钢板
GB9239--88刚性转子平衡品质许用不平衡的确定FZ 90001—91
纺织机械产品包装
ZBW90001—88纺织机械产品标准编写规定3主要参数
主要参数见表1。
公称宽度6
轧辊外径D
安装轴颈 d
安装中心距L
(1100)
1 4001 6001 800
012 0002 2001 2 40012 600
注：括号内数值尽量避免采用。左上角涂黑方格内的尺寸为优先选用尺寸。技术要求
2 8003 000
4.1不锈钢轧辊由辊体和不锈钢外层组成，不锈钢性能符合GB3280的有关规定。4.2轧辊表面包覆不锈钢板，要求贴覆紧密。4.3轧辊工作表面的粗糙度R值不大于1.6μm。4.4轧辊工作表面圆柱度公差值见表2。4.5轧辊工作表面对两端安装轴颈的径向圆跳动公差值见表2。中国纺织总会1998-01-20批准
3. 4003.600
1998-02-01实施

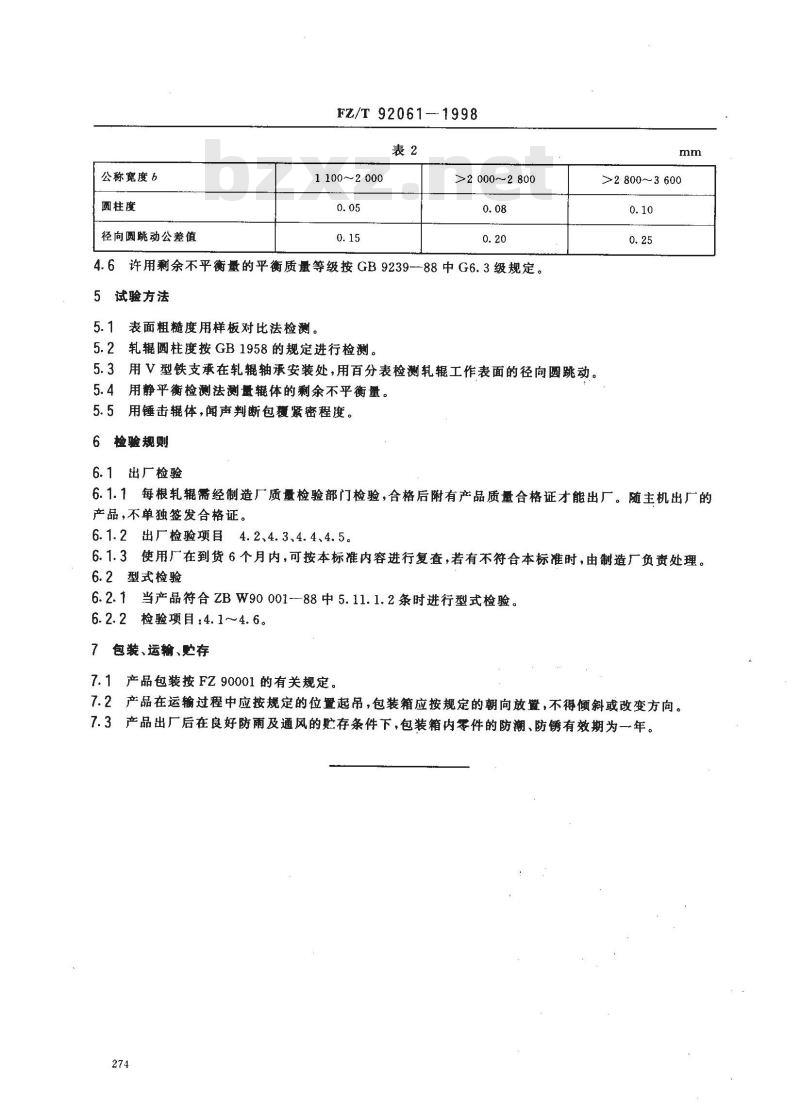

公称宽度6
圆柱度
径向圆跳动公差值
FZ/T92061--1998
1100～2000
>2 000~2 800
4.6许用剩余不平衡量的平衡质量等级按GB9239--88中G6.3级规定。5试验方法
5.1表面粗糙度用样板对比法检测。5.2轧辊圆柱度按GB1958的规定进行检测。5.3用V型铁支承在轧辊轴承安装处，用百分表检测轧工作表面的径向圆跳动。5.4用静平衡检测法测量辊体的剩余不平衡量。5.5用锤击辊体，闻声判断包覆紧密程度。6检验规则
6.1出厂检验
>2800~3600
6.1.1每根轧辊需经制造厂质量检验部门检验，合格后附有产品质量合格证才能出厂。随主机出厂的产品，不单独签发合格证。
6.1.2出厂检验项目4.2、4.3、4.4、4.5。6.1.3使用厂在到货6个月内，可按本标准内容进行复查，若有不符合本标准时，由制造厂负资处理。6.2型式检验
6.2.1当产品符合ZBW90001--88中5.11.1.2条时进行型式检验。6.2.2检验项目：4.1～~4.6。
7包装、运输、贮存
7.1产品包装按FZ90001的有关规定。7.2产品在运输过程中应按规定的位置起吊，包装箱应按规定的朝向放置，不得倾斜或改变方向。7.3产品出厂后在良好防雨及通风的贮存条件下，包装箱内零件的防潮、防锈有效期为一年。274
