【纺织行业标准(FZ)】 卷布装置通用技术条件

FZ/T92057---1998

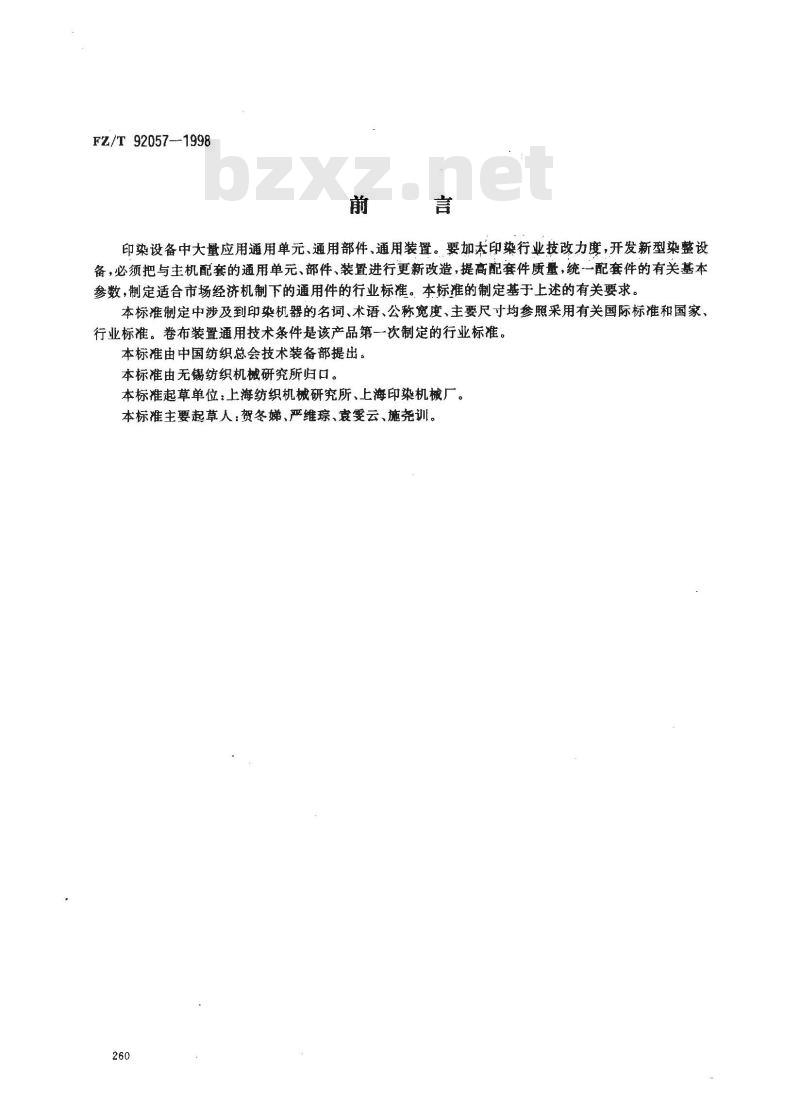

印染设备中大量应用通用单元、通用部件、通用装置。要加太印染行业技改力度，开发新型染整设备，必须把与主机配套的通用单元、部件、装置进行更新改造，提高配套件质量，统一配套件的有关基本参数，制定适合市场经济机制下的通用件的行业标准。本标准的制定基于上述的有关要求。本标准制定中涉及到印染机器的名词、术语、公称宽度、主要尺寸均参照采用有关国际标准和国家、行业标准。卷布装置通用技术条件是该产品第一次制定的行业标准。本标推由中国纺织总会技术装备部提出。本标准由无锡纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、上海印染机械厂。本标准主要起草人：贺冬娣、严维琮、袁雯云、施尧训。260
1范围

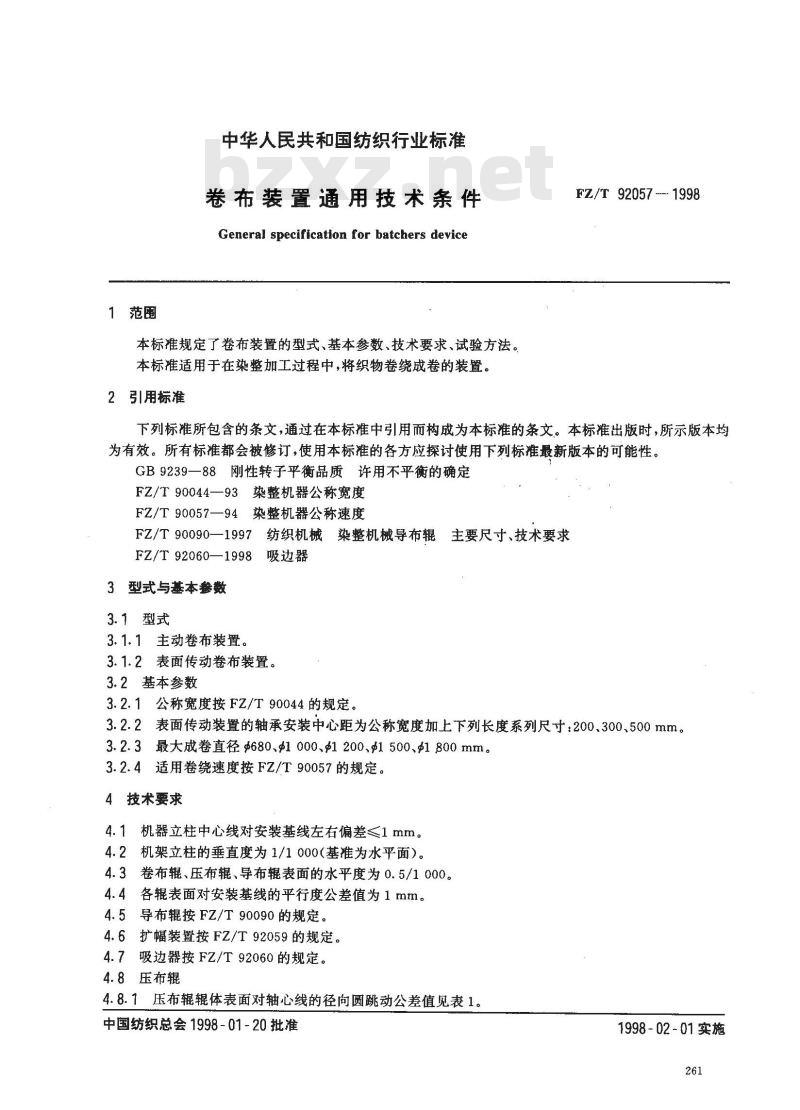

中华人民共和国纺织行业标准
卷布装置通用技术条件
General specification for batchers device本标准规定了卷布装置的型式、基本参数、技术要求、试验方法。本标准适用于在染整加工过程中，将织物卷绕成卷的装置。2引用标准
FZ/T 92057 -- 1998
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB9239—88刚性转子平衡品质许用不平衡的确定FZ/T90044—93染整机器公称宽度FZ/T90057—94染整机器公称速度FZ/T90090—1997纺织机械染整机械导布辊、主要尺寸、技术要求
FZ/T92060—1998吸边器
3型式与基本参数
3.1型式
3.1.1主动卷布装置。
3.1.2表面传动卷布装置。
3.2基本参数
3.2.1公称宽度按FZ/T90044的规定。3.2.2表面传动装置的轴承安装中心距为公称宽度加上下列长度系列尺寸200、300500mm。3.2.3最大成卷直径680、1000、200、g1500、800mm。3.2.4适用卷绕速度按FZ/T90057的规定。4技术要求
4.1机器立柱中心线对安装基线左右偏差≤1 mm。4.2机架立柱的垂直度为1/1000(基准为水平面）。4.3卷布辊、压布辊、导布辊表面的水平度为0.5/1000。4.4各辑表面对安装基线的平行度公差值为1mm。4.5导布辑按FZ/T90090的规定。4.6扩幅装置按FZ/T92059的规定。4.7吸边器按FZ/T92060的规定。4.8压布辊

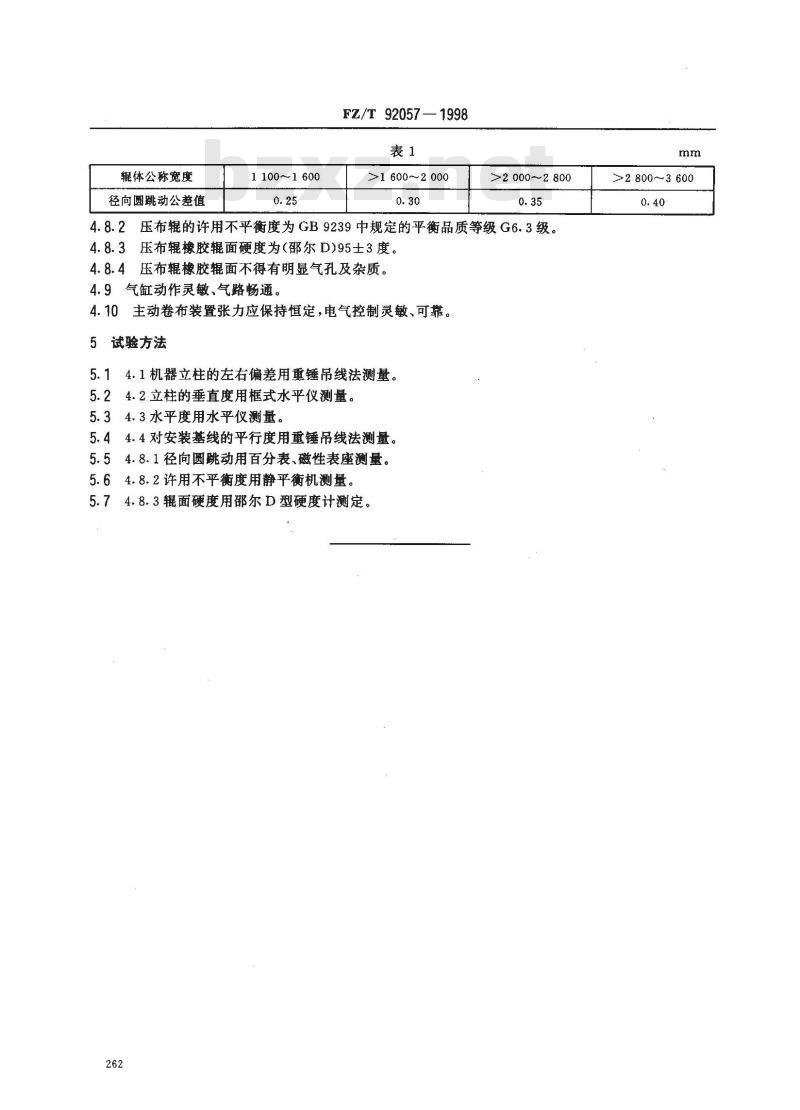

4.8.1压布辊辊体表面对轴心线的径向圆跳动公差值见表1。中国纺织总会1998-01-20批准
1998-02-01实施
辊体公称宽度免费标准下载网bzxz
径向圆跳动公差值
1100～1 600
FZ/T92057—1998
>1600～2000
>2 000~~2 800
4.8.2压布辑的许用不平衡度为GB9239中规定的平衡品质等级G6.3级。4.8.3压布辊橡胶辊面硬度为（邵尔D)95士3度4.8.4压布辊橡胶辊面不得有明显气孔及杂质。4.9气缸动作灵敏、气路畅通。
4.10主动卷布装置张力应保持恒定，电气控制灵敏、可靠。5试验方法
5.14.1机器立柱的左右偏差用重锤吊线法测量。5.24.2立柱的垂直度用框式水平仪测量。5.34.3水平度用水平仪测量。
5.44.4对安装基线的平行度用重锤吊线法测量。5.54.8.1径向圆跳动用百分表、磁性表座测量。5.64.8.2许用不平衡度用静平衡机测量。5.74.8.3辊面硬度用邵尔D型硬度计测定。262
>2800～3600
