【纺织行业标准(FZ)】 倍捻锭子

FZ/T92054--1996

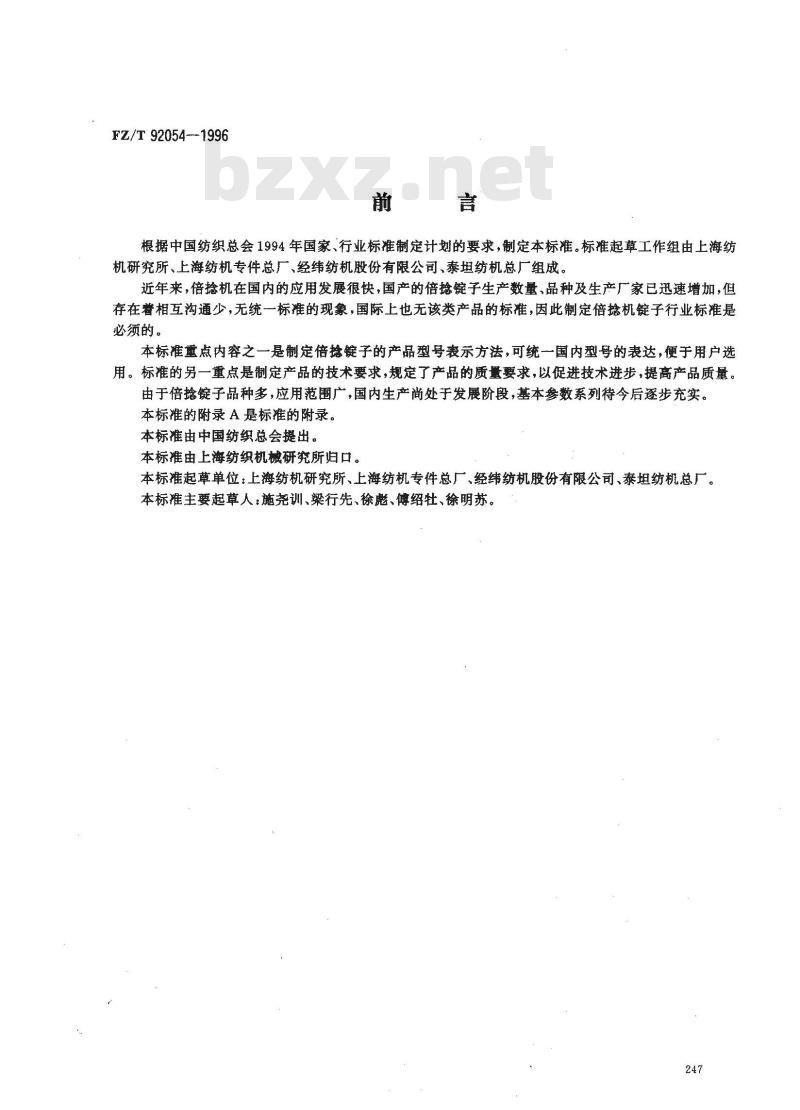

根据中国纺织总会1994年国家、行业标准制定计划的要求，制定本标准。标准起草工作组由上海纺机研究所、上海纺机专件总厂、经纬纺机股份有限公司、泰坦纺机总厂组成。近年来，倍捻机在国内的应用发展很快，国产的倍捻锭子生产数量、品种及生产厂家已迅速增加，但存在着相互沟通少，无统一标准的现象，国际上也无该类产品的标准，因此制定倍捻机锭子行业标准是必须的。
本标准重点内容之一是制定倍搭锭子的产品型号表示方法，可统一国内型号的表达，便于用户选用。标准的另一重点是制定产品的技术要求，规定了产品的质量要求，以促进技术进步，提高产品质量。由于倍捻锭子品种多，应用范围广，国内生产尚处于发展阶段，基本参数系列待今后逐步充实。本标准的附录A是标准的附录。
本标准由中国纺织总会提出。
本标准由上海纺织机械研究所归口。本标准起草单位：上海纺机研究所、上海纺机专件总厂、经纬纺机股份有限公司、泰坦纺机总厂。本标准主要起草人：施尧训、梁行先、徐彪、傅绍牡、徐明苏。247

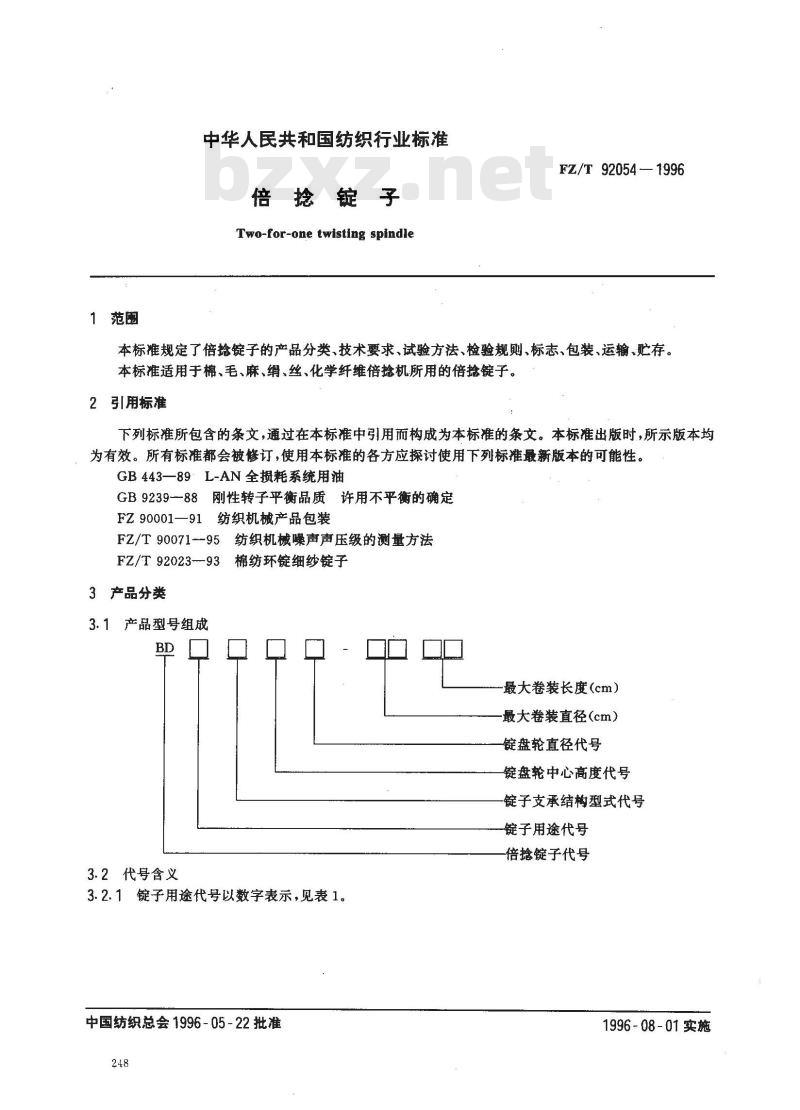

1范围
中华人民共和国纺织行业标准
倍捻锭子
Two-for-one twisting spindleFZ/T 92054—1996
本标准规定了倍拾锭子的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于棉、毛、麻、绢、丝、化学纤维倍捻机所用的倍抢锭子。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB443—89°L-AN全损耗系统用油GB923988刚性转子平衡品质许用不平衡的确定FZ90001一91纺织机械产品包装
FZ/T90071-95纺织机械噪声声压级的测量方法FZ/T92023-93棉纺环锭细纱锭子3产品分类
3.1产品型号组成
最大卷装长度（cm）
最大卷装直径(cm）
锭盘轮直径代号
锭盘轮中心高度代号
锭子支承结构型式代号
锭子用途代号
倍捻锭子代号
3.2代号含义

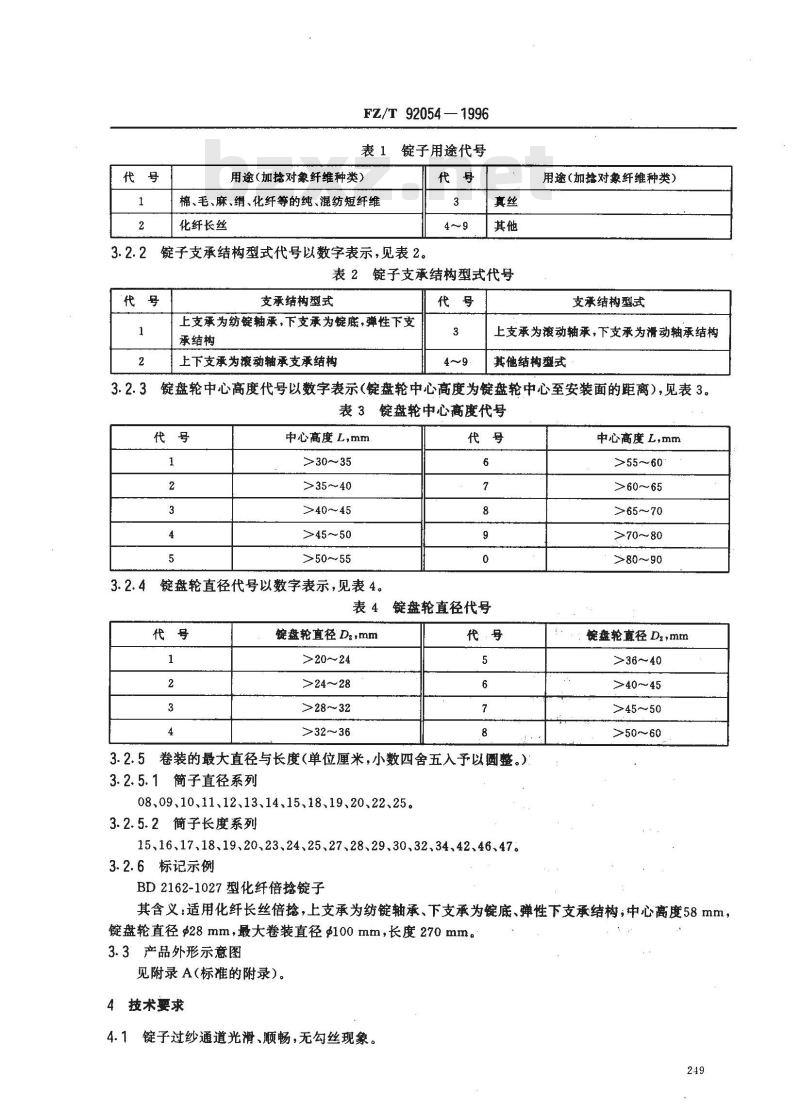

3.2.1锭子用途代号以数字表示，见表1。中国纺织总会1996-05-22批准
1996-08-01实施下载标准就来标准下载网
FZ/T 92054—1996
锭子用途代号
用途（加捻对象纤维种类）
棉、毛、麻、绢、化纤等的纯、混纺短纤维化纤长丝
锭子支承结构型式代号以数字表示，见表2。代号
表2锭子支承结构型式代号
支承结构型式
上支承为纺锭轴承，下支承为锭底，弹性下支承结构
上下支承为滚动轴承支承结构
用途（加抢对象纤维种类）
支承结构型式
上支承为滚动轴承，下支承为滑动轴承结构其他结构型式
锭盘轮中心高度代号以数字表示（锭盘轮中心高度为锭盘轮中心至安装面的距离），见表3。表3锭盘轮中心高度代号
中心高度L，mm
>30～35
>35~40
>40～45
>45～50
>50～55
锭盘轮直径代号以数字表示，见表4。表4
锭盘轮直径 Dz，mm
>20～24
>24～28
>28~32
>32～36
锭盘轮直径代号
3.2.5卷装的最大直径与长度（单位厘米，小数四舍五入予以圆整。）3.2.5.1简子直径系列
08、09、10、11、12、13、14、15、18、19、20、22、25。3.2.5.2简子长度系列
15、16、17、18、19、20、23、24、25、27、28、29、30、32、34、42、46、473.2.6标记示例
BD2162-1027型化纤倍捻锭子
中心高度 L,mm
>55~60
>60～~65
>65～70
>70～80
80～90
锭盘轮直径 Dz,mm
>36～40
>40～45
>45～50
>50～60
其含义：适用化纤长丝倍捻，上支承为纺锭轴承、下支承为锭底、弹性下支承结构；中心高度58mm，锭盘轮直径28mm，最大卷装直径$100mm，长度270mm。3.3产品外形示意图
见附录A（标准的附录）。
4技术要求

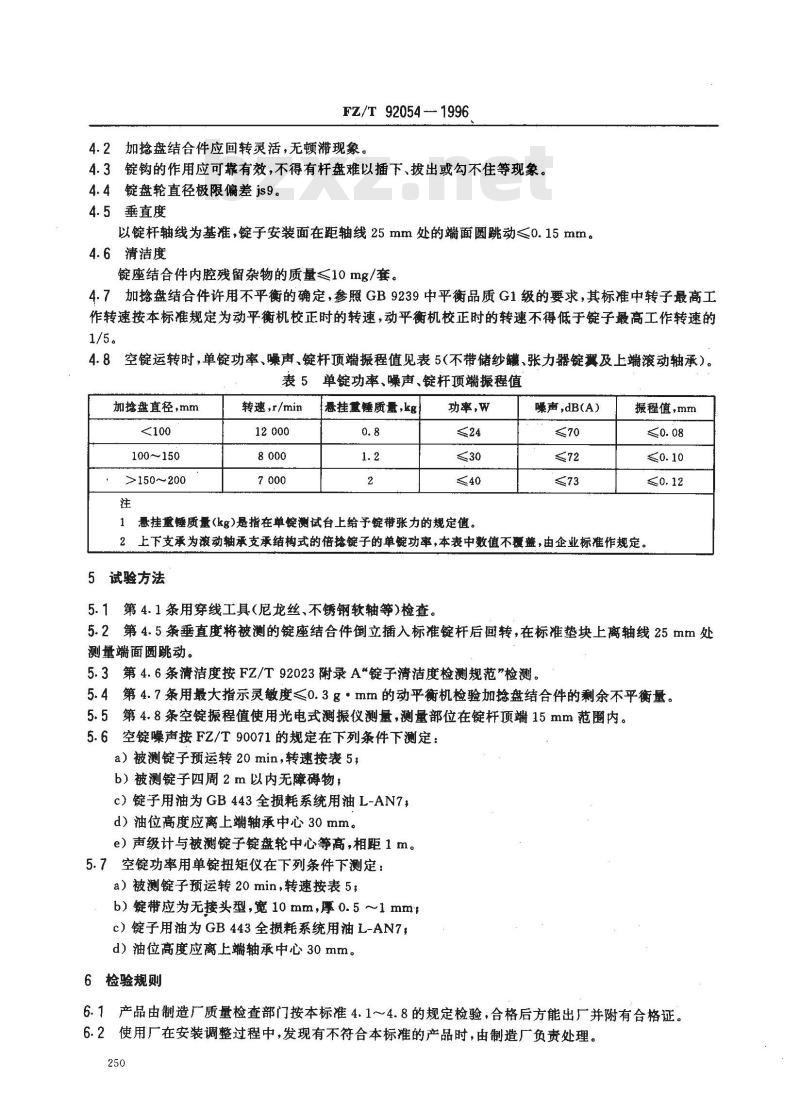

4.1锭子过纱通道光滑、顺畅，无勾丝现象。249
FZ/T92054-1996
4.2加捻盘结合件应回转灵活，无顿滞现象。4.3锭钩的作用应可靠有效，不得有杆盘难以插下、拔出或勾不住等现象。4.4锭盘轮直径极限偏差js9。
4.5垂直度
以锭杆轴线为基准，锭子安装面在距轴线25mm处的端面圆跳动≤0.15mm。4.6清洁度
锭座结合件内腔残留杂物的质量≤10mg/套。4.7加捻盘结合件许用不平衡的确定，参照GB9239中平衡品质G1级的要求，其标准中转子最高工作转速按本标准规定为动平衡机校正时的转速，动平衡机校正时的转速不得低于锭子最高工作转速的1/5。
4.8空锭运转时，单锭功率、噪声、锭杆顶端振程值见表5（不带储纱罐、张力器锭翼及上端滚动轴承）。表5单锭功率、噪声、锭杆顶端振程值加捻盘直径，mm
100～150
>150～200
转速，r/min
悉挂重锤质量,kg
功率，W
1悉挂重链质量(kg)是指在单锭测试台上给予锭带张力的规定值。噪声,dB(A）
振程值，mm
2上下支承为液动轴承支承结构式的倍搭锭子的单锭功率，本表中数值不覆盖，由企业标准作规定。5试验方法
5.1第4.1条用穿线工具（尼龙丝、不锈钢软轴等）检查。5.2第4.5条垂直度将被测的锭座结合件倒立插入标准锭杆后回转，在标准垫块上离轴线25mm处测量端面圆跳动。
5.3第4.6条清洁度按FZ/T92023附录A锭子清洁度检测规范”检测。5.4第4.7条用最大指示灵敏度<0.3g·mm的动平衡机检验加捻盘结合件的剩余不平衡量。5.5第4.8条空锭振程值使用光电式测振仪测量，测量部位在锭杆顶端15mm范围内。5.6空锭噪声按FZ/T90071的规定在下列条件下测定：a）被测锭子预运转20min，转速按表5，b）被测锭子四周2m以内无障碍物：c）锭子用油为GB443全损耗系统用油L-AN7d）油位高度应离上端轴承中心30mm。e）声级计与被测锭子锭盘轮中心等高，相距1m。5.7空锭功率用单锭扭矩仪在下列条件下测定：a）被测锭子预运转20min，转速按表5；b）锭带应为无接头型，宽10mm，厚0.5～1mmc）锭子用油为GB443全损耗系统用油L-AN7，d）油位高度应离上端轴承中心30mm。6检验规则
6.1产品由制造厂质量检查部门按本标准4.1~4.8的规定检验，合格后方能出厂并附有合格证。6.2使用厂在安装调整过程中，发现有不符合本标准的产品时，由制造厂负责处理。250

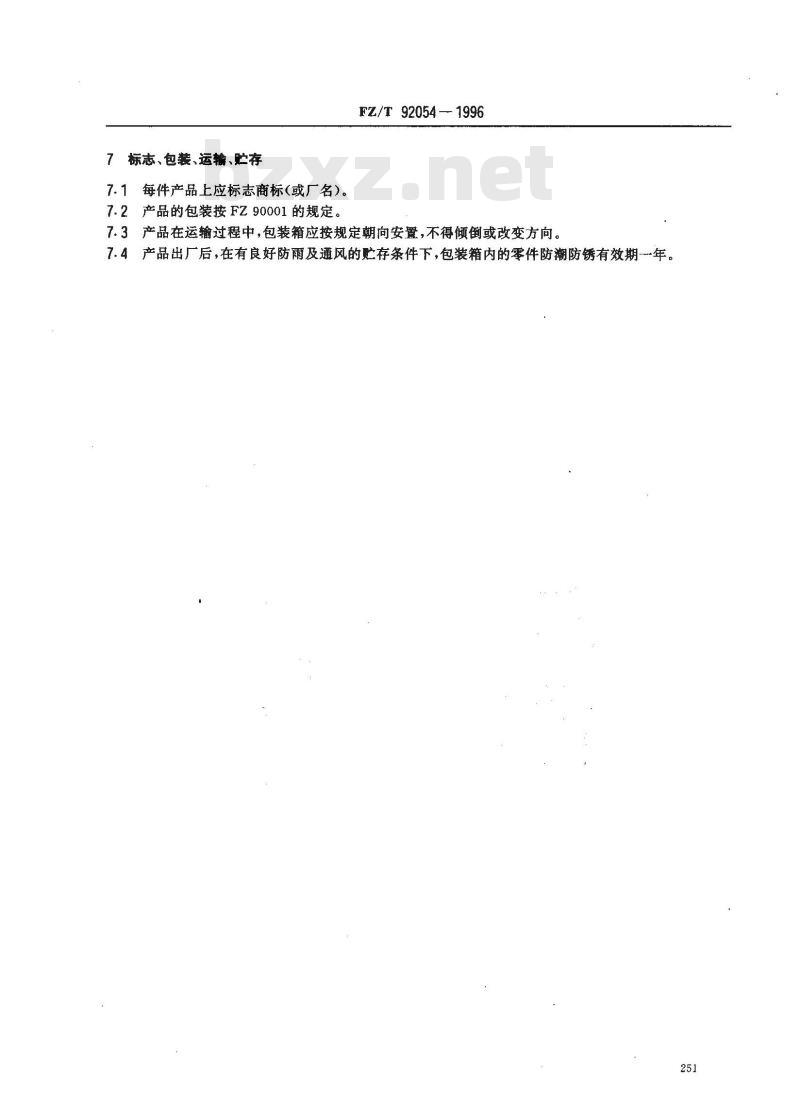

标志、包装、运输、贮存
7.1每件产品上应标志商标（或厂名）。7.2产品的包装按FZ90001的规定。FZ/T92054—1996
7.3产品在运输过程中，包装箱应按规定朝向安置，不得倾倒或改变方向。7.4产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内的零件防潮防锈有效期一年。251
FZ/T 92054 -- 1996
附录A
（标准的附录）
产品外形示意图
常见几种产品外形示意图见图A1a）、b），图A2a）b），图A3。图示中代号说明：Di—轴承内径；Dz——锭盘轮直径；
D:—加抢盘直径；
L锭盘轮中心高度；
M锭脚螺纹。
化纤长丝倍捻锭子
FZ/T 92054-- 1996
图A2短纤维倍捻锭子
图A3真丝倍捻锭子
