【纺织行业标准(FZ)】 落布装置通用技术条件

FZ/T92058—1998

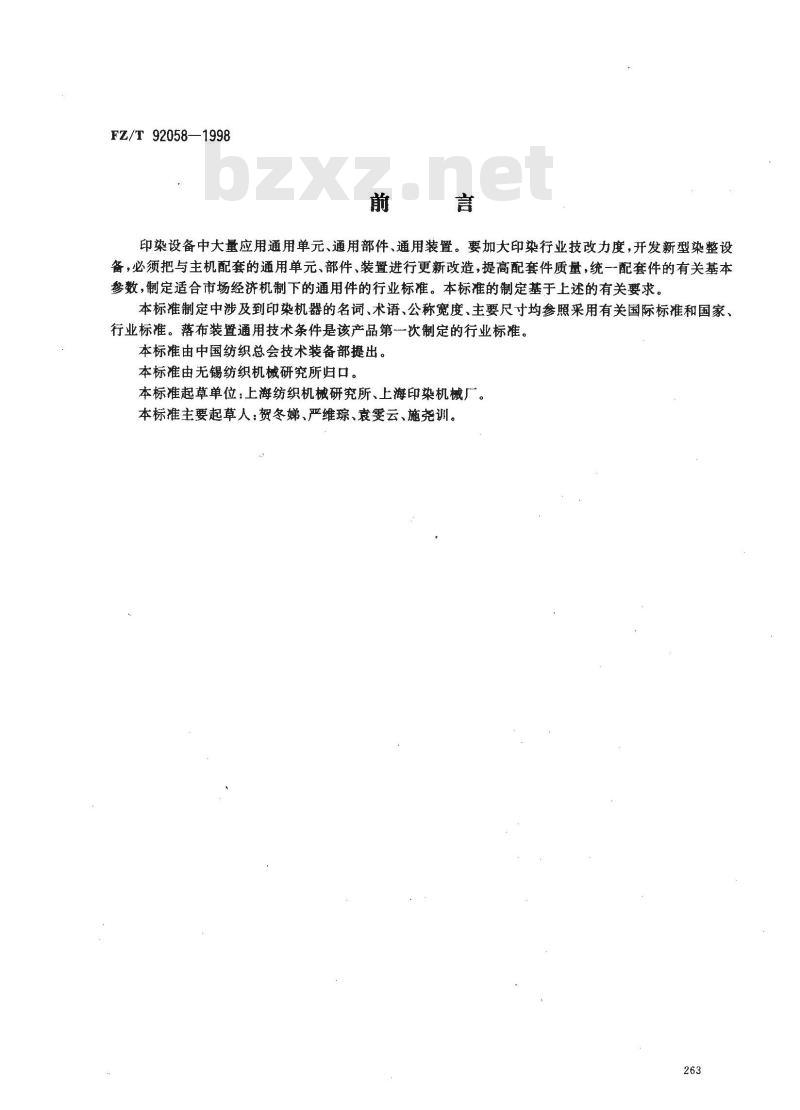

印染设备中大量应用通用单元、通用部件、通用装置。要加大印染行业技改力度，开发新型染整设备，必须把与主机配套的通用单元、部件、装置进行更新改造，提高配套件质量，统一配套件的有关基本参数，制定适合市场经济机制下的通用件的行业标准。本标准的制定基于上述的有关要求。本标准制定中涉及到印染机器的名词、术语、公称宽度、主要尺寸均参照采用有关国际标准和国家、行业标准。落布装置通用技术条件是该产品第一次制定的行业标准。本标准由中国纺织总会技术装备部提出。本标准由无锡纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、上海印染机械厂。本标准主要起草人：贺冬娣、严维琮、袁雯云、施尧训。263
1范围
中华人民共和国纺织行业标准
落布装置通用技术条件
General specification for plaiting device本标准规定了落布装置的型式、基本参数、技术要求和试验方法。本标准适用于在染整机械中，将平幅织物导出机器的落布装置。2 引用标准
FZ/T 92058—1998
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB9239—88刚性转子平衡品质许用不平衡的确定FZ/T9004493染整机器公称宽度
FZ/T90090—1997纺织机械染整机械导布辊主要尺寸、技术要求
FZ/T92057—1998卷布装置通用技术条件3型式与基本参数
3.1型式
3.1.1摆臂式落布装置。
3.1.2卷布式落布装置。
3.1.3两用式落布装置。
3.2基本参数
3.2.1公称宽度按FZ/T90044的规定。3.2.2轴承安装中心距为公称宽度加上下列长度尺寸系列：300、500mm。3.2.3摆臂摆动幅度400~1000mm，往复次数30～70次/min。4技术要求
4.1落布架：
4.1.1落布架摆臂中心到连杆中心距装配公差值为士1mm。4.1.2落布架左右摆臂动作应同步，摆动必须平稳、不抖动。4.2出布辊：
4.2.1出布辑表面（包覆前）对轴心线的径向圆跳动公差值见表1。表1
公称宽度
径向圆跳动公差值
1100～~1 600
>1 600~2 000
>2 000~2 800
>2 800~3 600
4.2.2出布辊（包覆前）的许用不平衡度为GB9239中规定的平衡品质等级G6.3级。中国纺织总会1998~01-20批准
1998-02-01实施
FZ/T92058---1998下载标准就来标准下载网

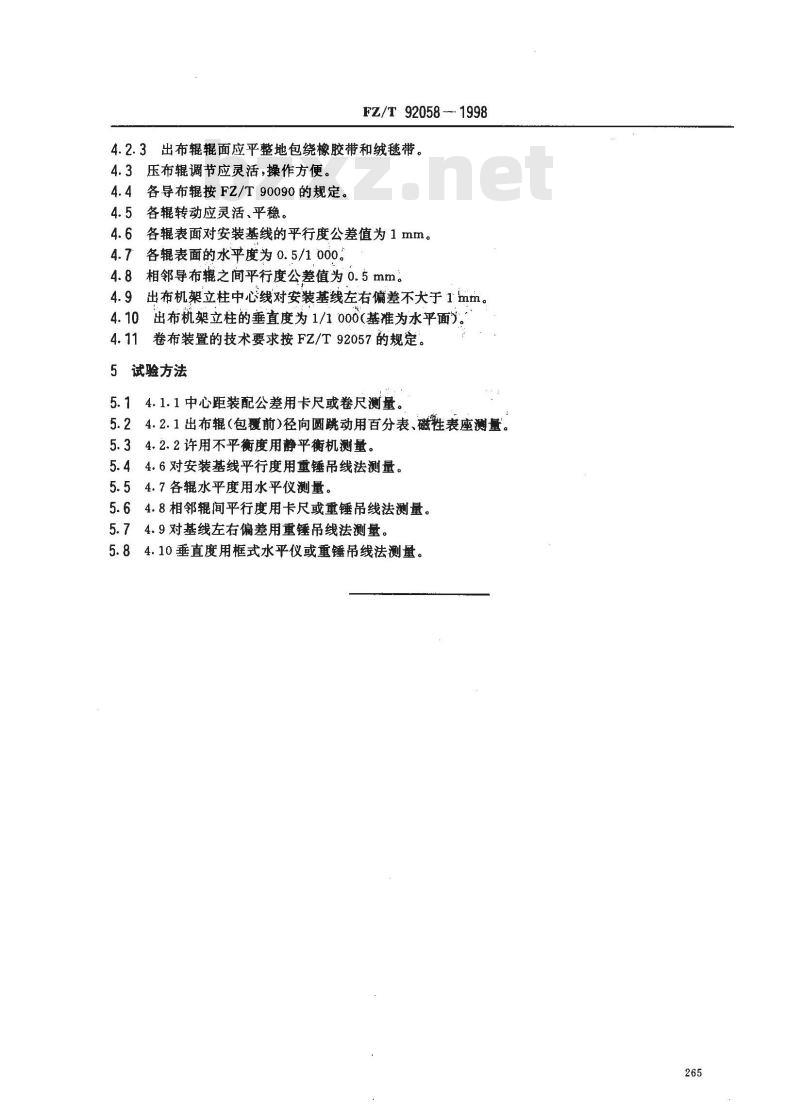

4.2.3出布辊辑面应平整地包绕橡胶带和绒毯带。4.3压布辊调节应灵活，操作方便。4.4各导布辑按FZ/T90090的规定。4.5各辊转动应灵活、平稳。
4.6各辑表面对安装基线的平行度公差值为1mm。4.7各辊表面的水平度为0.5/1000。4.8相邻导布辊之间平行度公差值为0.5mm。4.9出布机架立柱中心线对安装基线左右偏差不大于1mm。4.10出布机架立柱的垂直度为1/1000（基准为水平面）4.11卷布装置的技术要求按FZ/T92057的规定。5试验方法
5.14.1.1中心距装配公差用卡尺或卷尺测量。5.24.2.1出布辊（包覆前）径向圆跳动用百分表、磁性表座测量。5.34.2.2许用不平衡度用静平衡机测量。5.44.6对安装基线平行度用重锤吊线法测量。5.54.7各辊水平度用水平仪测量。5.64.8相邻辊间平行度用卡尺或重锤吊线法测量。5.74.9对基线左右偏差用重锤吊线法测量。5.84.10垂直度用框式水平仪或重锤吊线法测量。265
