【FZ纺织行业标准】 纺织品纬编针织物线圈长度和纱线线密度的测定

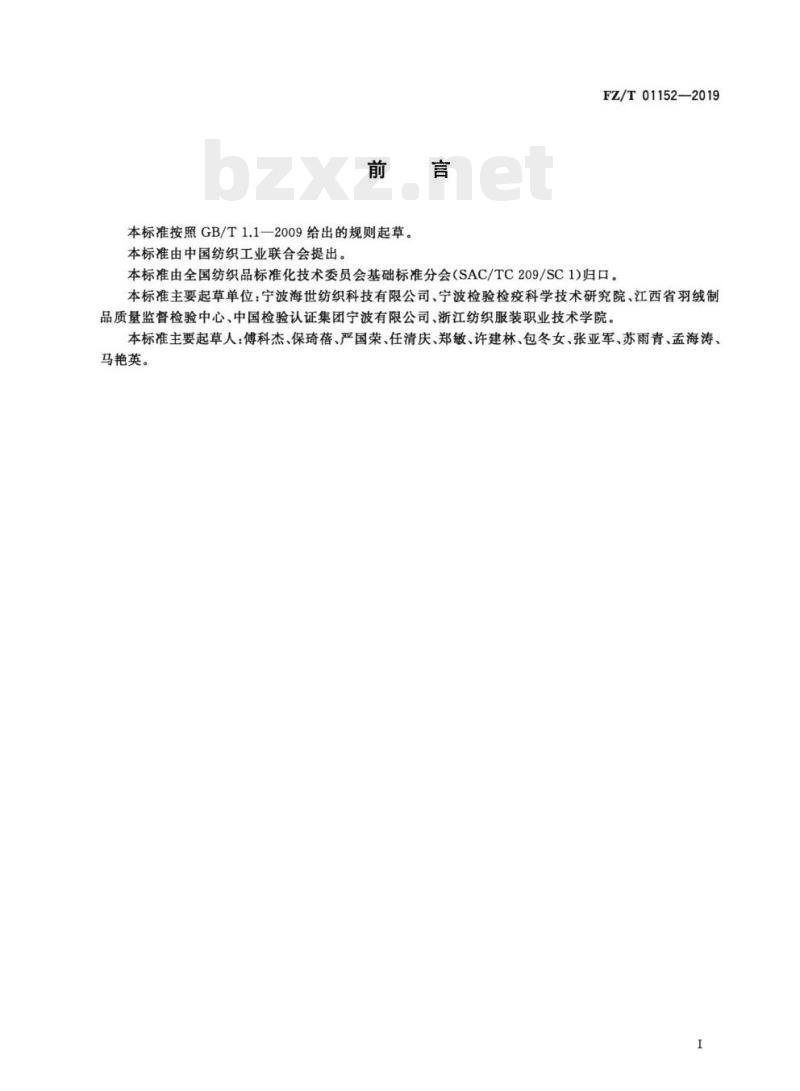

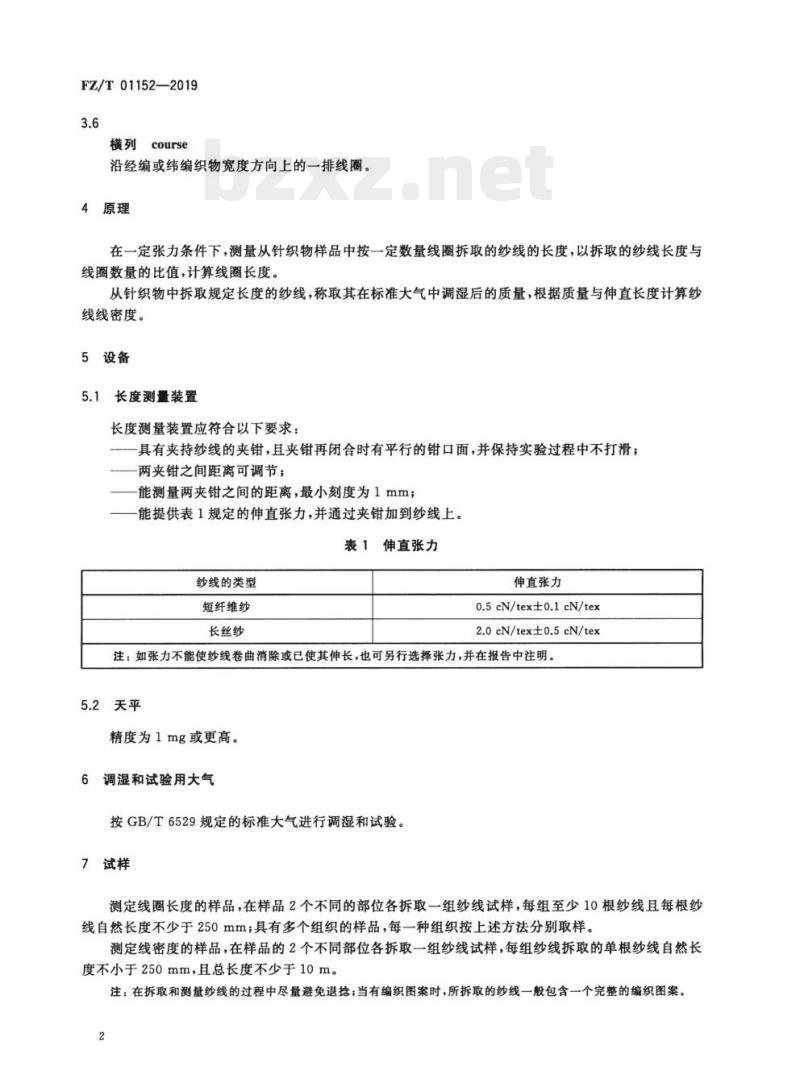

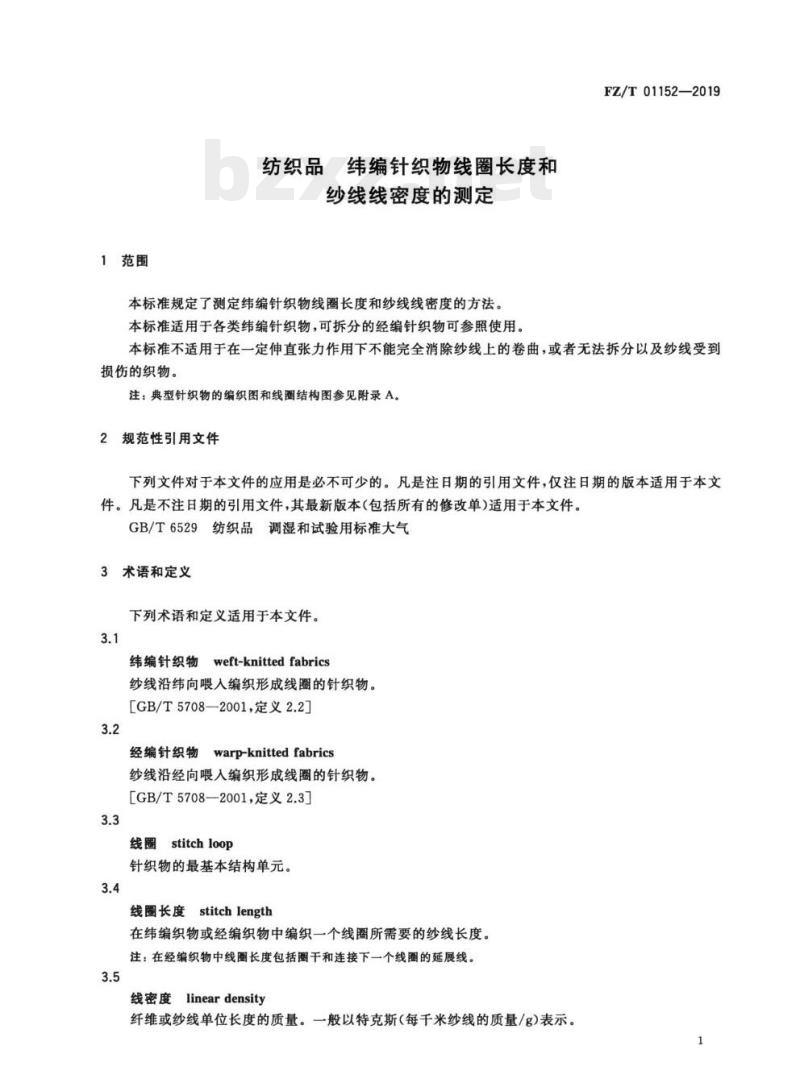

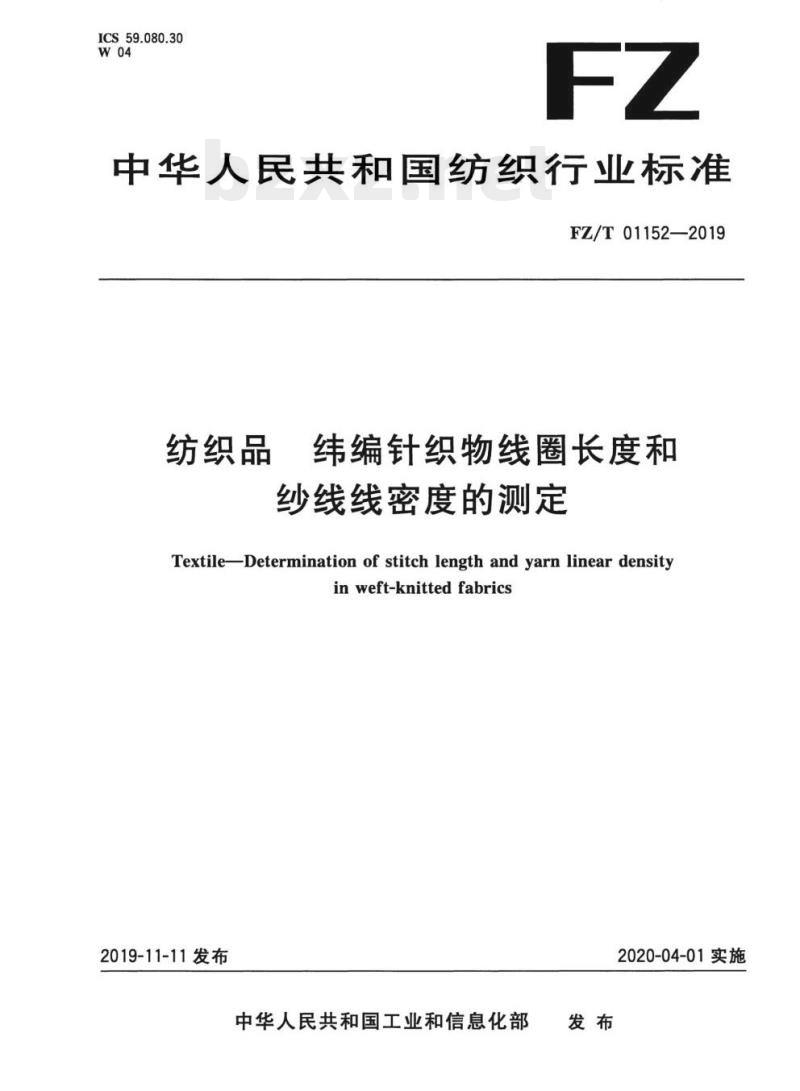

中华人民共和国纺织行业标准 FZ/T 01152—2019 纺织品 纬编针织物线圈长度和纱线线密度的测定 Textile — Determination of stitch length and yarn linear density in weft-knitted fabrics 发布日期：2019-11-11 实施日期：2020-04-01 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本标准主要起草单位：宁波海世纺织科技有限公司、宁波检验检疫科学技术研究院、江西省羽绒制品质量监督检验中心、中国检验认证集团宁波有限公司、浙江纺织服装职业技术学院。本标准主要起草人：傅科杰、保琦蓓、严国荣、任清庆、郑敏、许建林、包冬女、张亚军、苏雨青、孟海涛、马艳英。 1 范围 本标准规定了测定纬编针织物线圈长度和纱线线密度的方法。本标准适用于各类纬编针织物，可拆分的经编针织物可参照使用。本标准不适用于在一定伸直张力作用下不能完全消除纱线上的卷曲，或者无法拆分以及纱线受到损伤的织物。 注：典型针织物的编织图和线圈结构图参见附录A。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6529 纺织品调湿和试验用标准大气 3 术语和定义 下列术语和定义适用于本文件。 3.1 纬编针织物 (weft-knitted fabrics)：纱线沿纬向喂入编织形成线圈的针织物。[GB/T 5708—2001, 定义2.2] 3.2 经编针织物 (warp-knitted fabrics)：纱线沿经向喂入编织形成线圈的针织物。[GB/T 5708—2001, 定义2.3] 3.3 线圈 (stitch loop)：针织物的最基本结构单元。 3.4 线圈长度 (stitch length)：在纬编织物或经编织物中编织一个线圈所需要的纱线长度。注：在经编织物中线圈长度包括圈干和连接下一个线圈的延展线。 3.5 线密度 (linear density)：纤维或纱线单位长度的质量。一般以特克斯（每千米纱线的质量/g)表示。 3.6 横列 (course)：沿经编或纬编织物宽度方向上的一排线圈。 4 原理 在一定张力条件下，测量从针织物样品中按一定数量线圈拆取的纱线的长度，以拆取的纱线长度与线圈数量的比值，计算线圈长度；从针织物中拆取规定长度的纱线，称取其在标准大气中调湿后的质量，根据质量与伸直长度计算纱线线密度。 5 设备 5.1 长度测量装置 长度测量装置应符合以下要求：具有夹持纱线的夹钳，且夹钳在闭合时有平行的钳口面，并保持实验过程中不打滑；两夹钳之间距离可调节；能测量两夹钳之间的距离，最小刻度为1mm；能提供表1规定的伸直张力，并通过夹钳加到纱线上。 表1 伸直张力 纱线类型 | 伸直张力 --- | --- 短纤维纱 | 0.5 cN/tex ± 0.1 cN/tex 长丝纱 | 2.0 cN/tex ± 0.5 cN/tex 注：如张力不能使纱线卷曲消除或已使其伸长，也可另行选择张力，并在报告中注明。 5.2 天平 精度为1mg或更高。 6 调湿和试验用大气 按GB/T 6529规定的标准大气进行调湿和试验。 7 试样 测定线圈长度的样品，在样品2个不同的部位各拆取一组纱线试样，每组至少10根纱线且每根纱线自然长度不少于250mm；具有多个组织的样品，每一种组织按上述方法分别取样。测定线密度的样品，在样品的2个不同部位各拆取一组纱线试样，每组纱线拆取的单根纱线自然长度不小于250mm，且总长度不少于10m。 注：在拆取和测量纱线的过程中尽量避免退绕；当有编织图案时，所拆取的纱线一般包含一个完整的编织图案。 8 步骤 8.1 线圈长度的测定 8.1.1 从织物样品中拆取5根纱线，从纱线长度测量装置上测量纱线的伸直长度，称取质量，得出纱线线密度的估算值。根据估算值，按照表1确定伸直张力。 8.1.2 在规定的长度内拆取一定数量的完整线圈纱线，并记录完整线圈的数量。将拆取的纱线用钳夹住，施加根据8.1.1得到的伸直张力，测量并记录夹钳内纱线伸直长度，精确至1mm。按照上述方法共取10根纱线进行测量并记录，即完成第1组试验。 8.1.3 按照8.1.2方法完成第2组试验。注：如果在针织织物中存在不同的横列类型，则在每种类型上进行此步骤。 8.2 线密度的测定 8.2.1 采用第7章中规定的测定线密度的样品进行试验，将拆取的纱线用夹钳夹住，施加根据8.1.1得到的伸直张力，测量并记录夹钳内纱线伸直长度，精确至1mm。按照上述方法，测量所有纱线的伸直长度并记录，将所有夹钳内的纱线组合起来，在天平上精确称量并记录，即完成第1组试验。 8.2.2 按照8.2.1方法完成第2组试验。 9 结果的计算和表示 9.1 线圈长度计算 对每一组测定的10根纱线，计算平均伸直长度L，保留一位小数。按公式(1)计算线圈长度，记录每组纱线的线圈长度，保留一位小数。 l = L / N (公式1) 式中： l 为线圈长度，单位为毫米(mm)； L 为一纱线伸直长度的平均值，单位为毫米(mm)； N 为完整线圈的数量。 注：结果也可以使用其他表达方式，例如：100个线圈的纱线长度；某个指定重复图案的纱线长度。 9.2 线密度计算 由8.2.1测量的一组纱线的长度，计算纱线的总长度L2，按公式(2)计算线密度，结果保留一位小数。 T = (m imes 1000) / L2 (公式2) 式中： T 为纱线的线密度，单位为特克斯(tex)； m 为纱线的质量，单位为克(g)； L2 为纱线的总长度，单位为米(m)。 9.3 结果表示 9.3.1 线圈长度的表示 样品的线圈长度以2组纱线线圈长度的平均值来表示，单位为毫米(mm)，结果保留一位小数，每一种类型横列的线圈长度单独表示。 9.3.2 线密度的表示 纱线线密度以两组纱线线密度的平均值来表示，单位为特克斯(tex)，结果保留一位小数。如果需要股线各单纱的线密度值，先分离股线，然后按上述方法测定单纱线密度。单纱线密度相同的股线，以单纱的线密度值乘股数来表示；单纱线密度不同的股线，以单纱的线密度值相加来表示。例：34tex × 2 = R68tex；26tex + 60tex = R86tex（其中R及其后面的数字表示股线的最终线密度值）。 10 试验报告 试验报告应包括以下内容： a) 本标准的编号； b) 样品的描述； c) 使用的伸直张力； D) 线圈长度的平均值； e) 线密度的平均值； f) 任何偏离本标准的细节。 附录A（资料性附录） 典型针织物的编织图和线圈结构图 表A.1 编织图 单面纬编针织物：平针织物 纬编双层织物：双罗纹织物 纬编罗纹织物：1+1罗纹 纬编双反面织物：1+1反双面织物 线圈结构图描述： 横列1：4线圈 横列1：2线圈 横列1：2线圈 横列1：5线圈 横列1：5线圈
