【FZ纺织行业标准】 纺织品防微波性能试验方法矩形波导管法

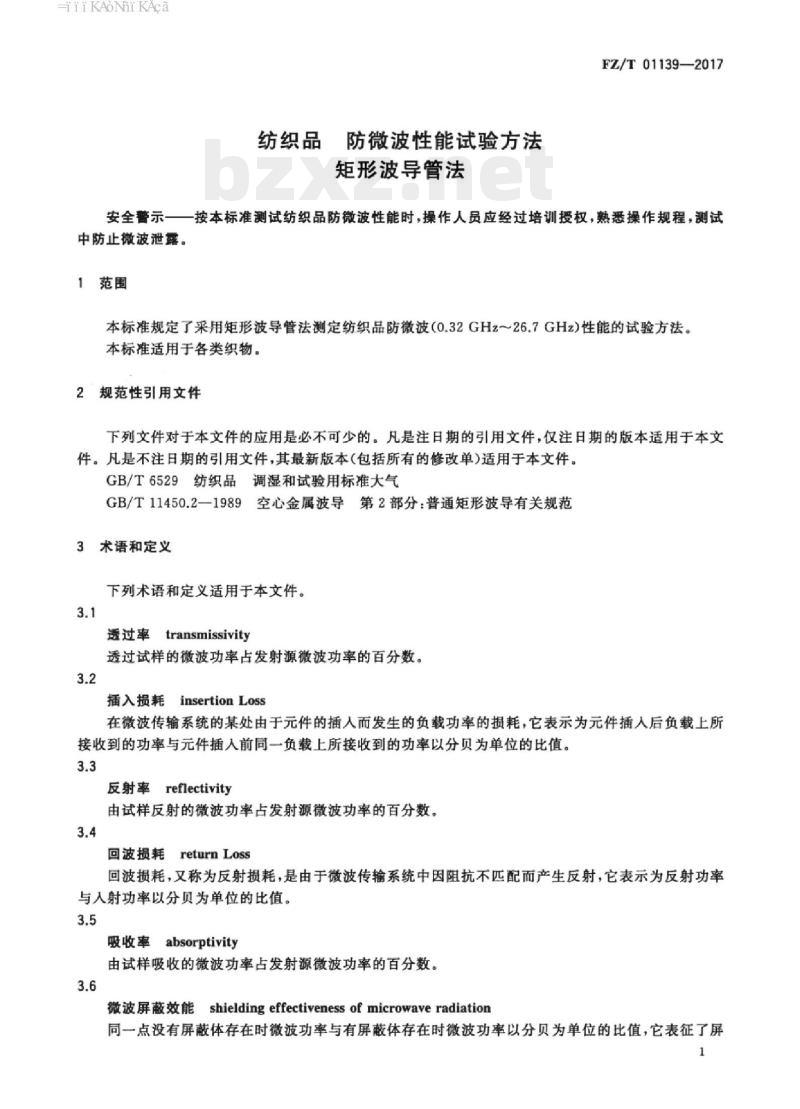

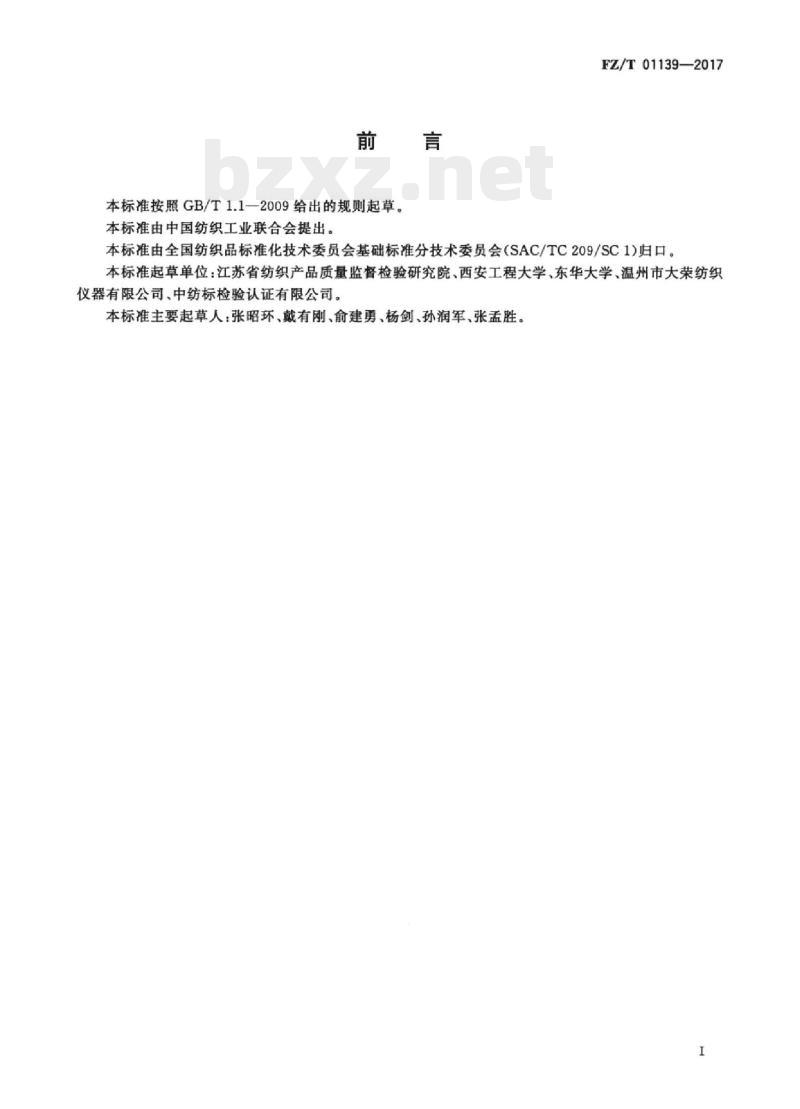

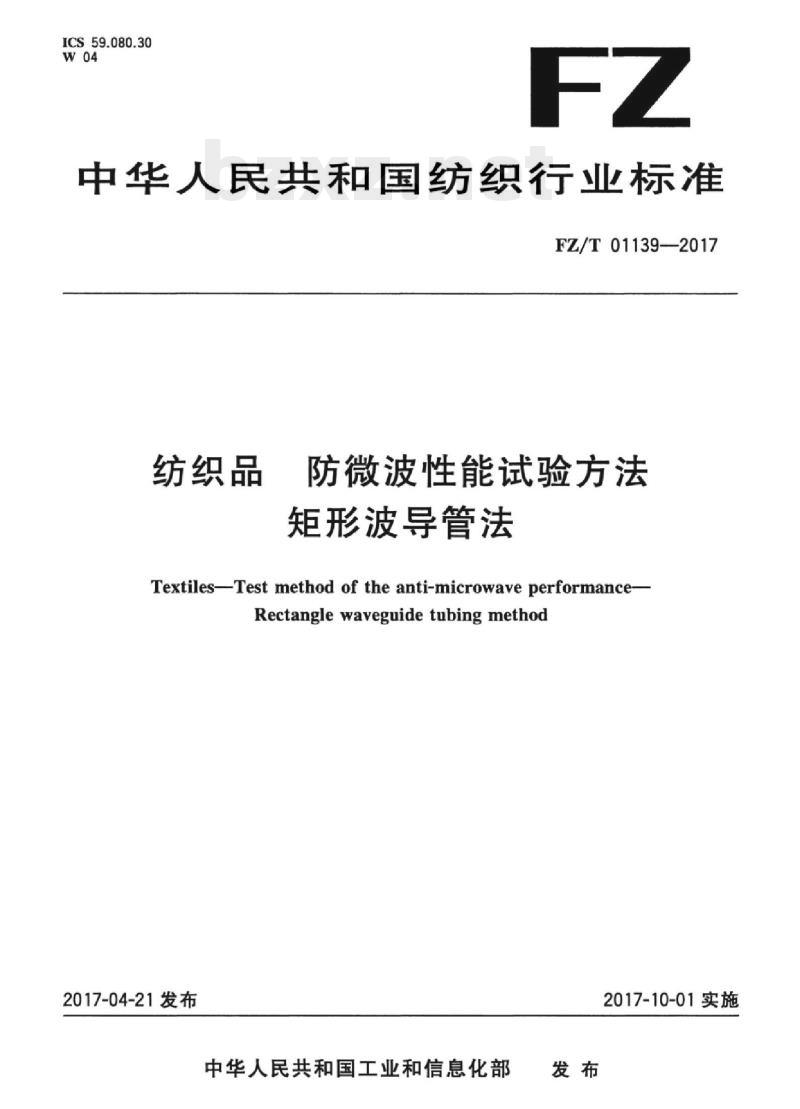

ICS 59.080.30 W04 FZ 中华人民共和国纺织行业标准 FZ/T 01139—2017 纺织品 防微波性能试验方法 矩形波导管法 Textiles - Test method of the anti-microwave performance - Rectangle waveguide tubing method 2017-04-21发布 中华人民共和国工业和信息化部发布 2017-10-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。 本标准起草单位：江苏省纺织产品质量监督检验研究院、西安工程大学、东华大学、温州市大荣纺织仪器有限公司、中纺标检验认证有限公司。 本标准主要起草人：张昭环、戴有刚、俞建勇、杨剑、孙润军、张孟胜。 纺织品 防微波性能试验方法 矩形波导管法 FZ/T 01139—2017 安全警示：按本标准测试纺织品防微波性能时，操作人员应经过培训授权，熟悉操作规程，测试中防止微波泄露。 1 范围 本标准规定了采用矩形波导管法测定纺织品防微波（0.32GHz～26.7GHz）性能的试验方法。本标准适用于各类织物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6529 纺织品调湿和试验用标准大气 GB/T 11450.2—1989 空心金属波导第2部分：普通矩形波导有关规范 3 术语和定义 下列术语和定义适用于本文件。 3.1 透过率 transmissivity 透过试样的微波功率占发射源微波功率的百分数。 3.2 插入损耗 insertion Loss 在微波传输系统中由于元件插入而发生的负载功率损耗，表示为插入前后负载功率之比，以分贝表示。 3.3 反射率 reflectivity 由试样反射的微波功率占发射源微波功率的百分数。 3.4 回波损耗 return Loss 由于阻抗不匹配产生的反射损耗，以分贝表示反射功率与入射功率之比。 3.5 吸收率 absorptivity 由试样吸收的微波功率占发射源微波功率的百分数。 3.6 微波屏蔽效能 shielding effectiveness of microwave radiation 在同一点有无屏蔽体存在时微波功率之比，以分贝表示，表征屏蔽体对微波的衰减能力。 4 原理 由网络分析仪产生一定频率范围的微波信号，通过高方向性耦合器进入矩形波导管，将试样置入波导管中。微波一部分透过试样，一部分被反射，在规定频率点测量透射功率和反射功率，并由网络分析仪计算插入损耗、回波损耗，并进一步计算透过率、反射率、吸收率及屏蔽效能。 5 测试系统 5.1 本标准测试系统由网络分析仪和矩形波导管组成，参见附录A。 5.2 波导管要求： a）应符合GB/T 11450.2—1989要求，根据测试频率选择相应波段； b）配备高方向性耦合器以产生极化微波信号； c）配置样品夹具和校准件。 注：实际应用微波频率一般不超过20GHz，本标准上限为26.7GHz。 5.3 网络分析仪要求： a）覆盖波导管工作频率范围； b）灵敏度优于-90 dBm； c）可同时测量透射与反射功率； d）输入输出阻抗均为50Ω； e）输出功率默认为0 dBm（1 mW）。 6 试样的准备和调湿 6.1 取样 按样品夹具尺寸裁剪试样，使试样长边与织物机器方向成0°、45°、90°三个角度，每个角度裁剪三块。 6.2 调湿 调湿及测试应在GB/T 6529规定的标准大气条件下进行，温度（20±2）℃，相对湿度（65±4）%。 7 测试步骤 7.1 开启网络分析仪，按测试频率进行设置。
