【JT交通运输标准】 高速公路LED可变限速标志技术条件

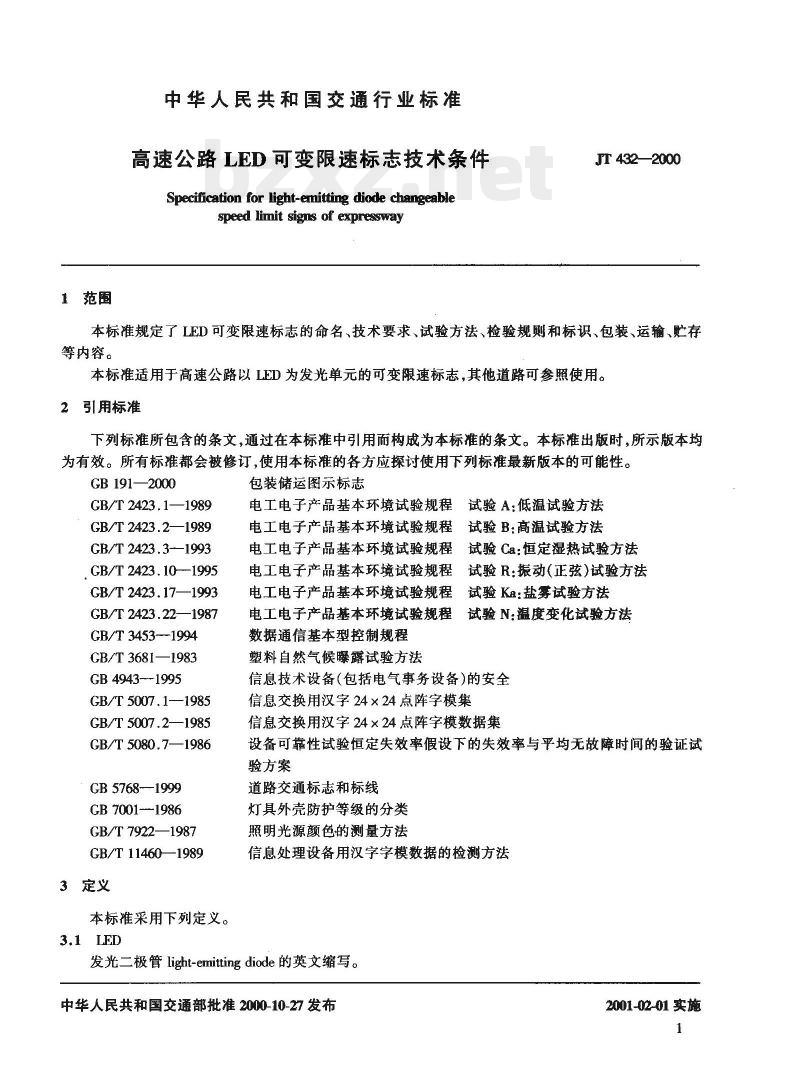

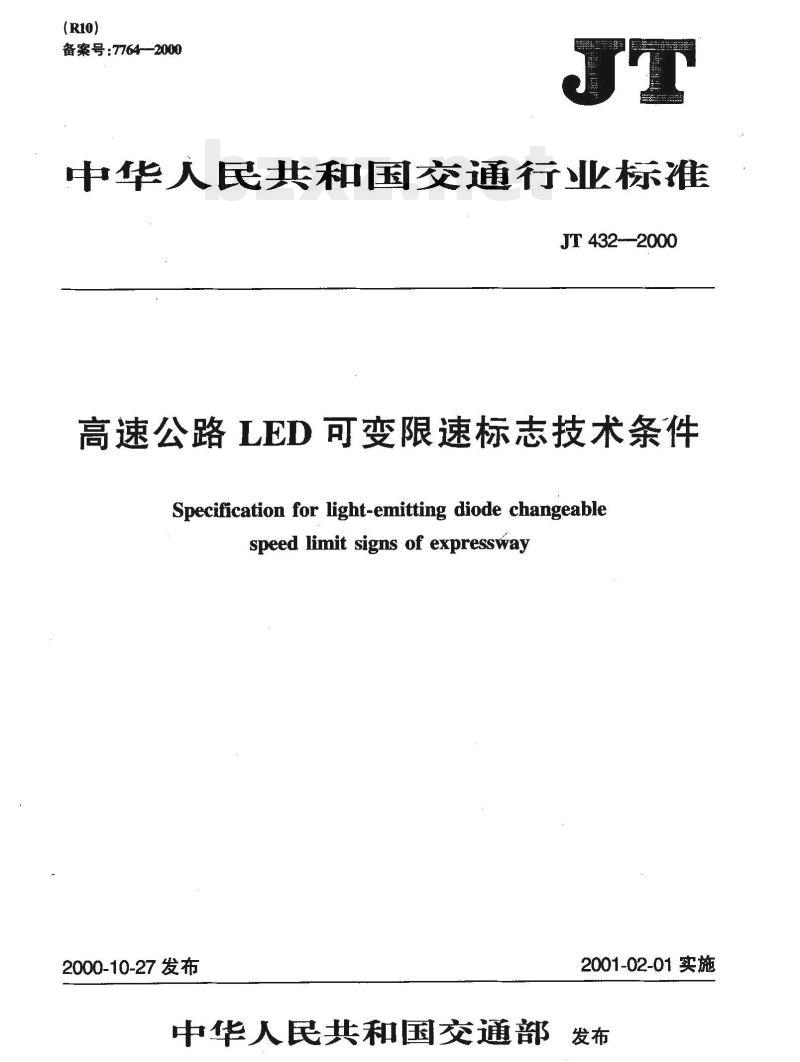

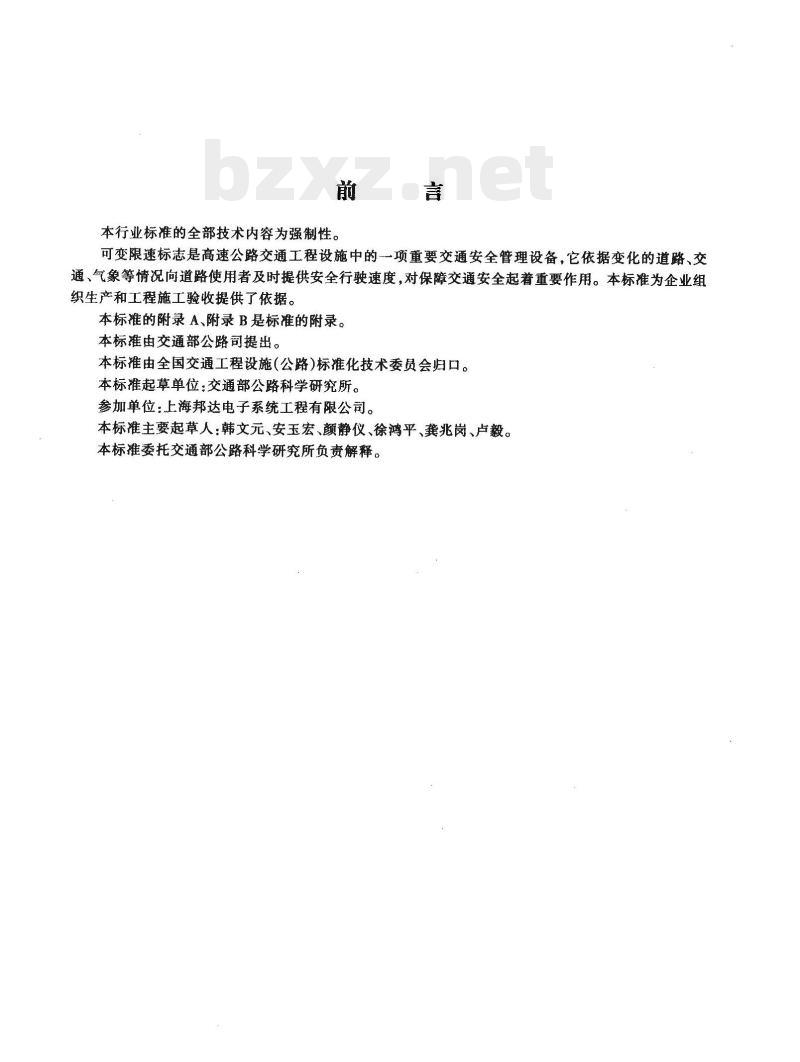

中华人民共和国交通行业标准 JT 432—2000 高速公路LED可变限速标志技术条件 Specification for light-emitting diode changeable speed limit signs of expressway 2000-10-27发布 2001-02-01实施 中华人民共和国交通部发布 前言 本行业标准的全部技术内容为强制性。可变限速标志是高速公路交通工程设施中的重要交通安全管理设备，它依据道路、交通及气象等变化情况向道路使用者提供安全行驶速度信息，对保障交通安全具有重要作用。本标准为企业生产组织及工程施工验收提供依据。本标准的附录A、附录B为标准附录。本标准由交通部公路司提出，由全国交通工程设施（公路）标准化技术委员会归口。本标准起草单位：交通部公路科学研究所；参加单位：上海邦达电子系统工程有限公司。本标准主要起草人：韩文元、安玉宏、颜静仪、徐鸿平、龚兆岗、卢毅。本标准委托交通部公路科学研究所负责解释。 1 范围 本标准规定了LED可变限速标志的命名、技术要求、试验方法、检验规则及标识、包装、运输与贮存等内容。本标准适用于高速公路以LED为发光单元的可变限速标志，其他道路可参照使用。 2 引用标准 下列标准所包含的条文通过本标准引用而构成本标准的条文。本标准出版时所示版本均为有效版本，后续修订应使用最新版本。 GB 191—2000 包装储运图示标志 GB/T 2423.1—1989 电工电子产品基本环境试验规程 试验A：低温试验方法 GB/T 2423.2—1989 电工电子产品基本环境试验规程 试验B：高温试验方法 GB/T 2423.3—1993 电工电子产品基本环境试验规程 试验Ca：恒定湿热试验方法 GB/T 2423.10—1995 电工电子产品基本环境试验规程 试验R：振动（正弦）试验方法 GB/T 2423.17—1993 电工电子产品基本环境试验规程 试验Ka：盐雾试验方法 GB/T 2423.22—1987 电工电子产品基本环境试验规程 试验N：温度变化试验方法 GB/T 3453—1994 数据通信基本型控制规程 GB/T 3681—1983 塑料自然气候曝晒试验方法 GB 4943—1995 信息技术设备安全规范 GB/T 5007.1—1985 信息交换用汉字24×24点阵字模集 GB/T 5007.2—1985 信息交换用汉字24×24点阵字模数据集 GB/T 5080.7—1986 设备可靠性试验方法 GB 5768—1999 道路交通标志和标线 GB 7001—1986 灯具外壳防护等级分类 GB/T 7922—1987 照明光源颜色测量方法 GB/T 11460—1989 信息处理设备用汉字字模数据检测方法 3 定义 本标准采用下列定义。 3.1 LED（发光二极管）light-emitting diode的英文缩写。 3.2 像素 pixel：由单只或多只LED组成并可独立控制其发光或熄灭状态的基本显示单元。 3.3 像素点间距 pitch：相邻像素中心之间的距离。 3.4 法线光轴：像素发光光束的中心线，通常指通过像素几何中心的法线方向。 3.5 半强角：发光强度为最大值一半时对应光轴夹角。 3.6 视认角：在规定环境照度条件下，观察者仍能正确识别标志内容的最大偏离角度。 3.7 静态视认距离：在静止条件下能够清晰识别标志内容的最大距离。
