【JT交通运输标准】 高速公路光纤型可变限速标志

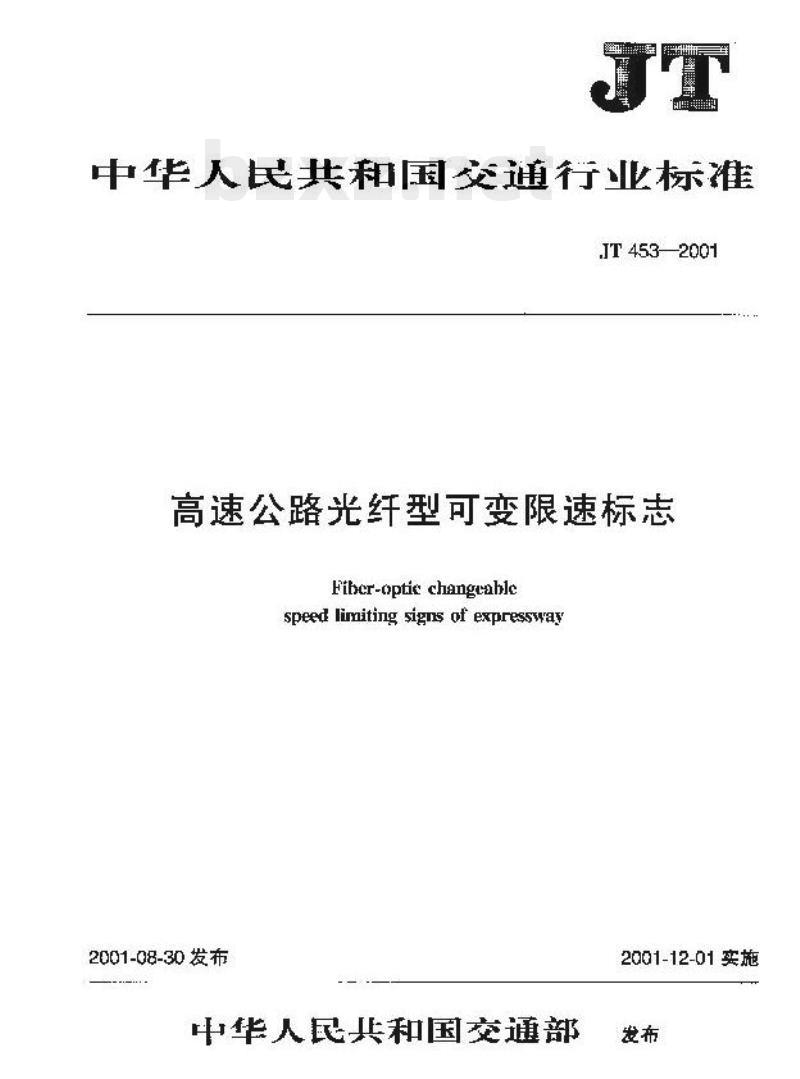

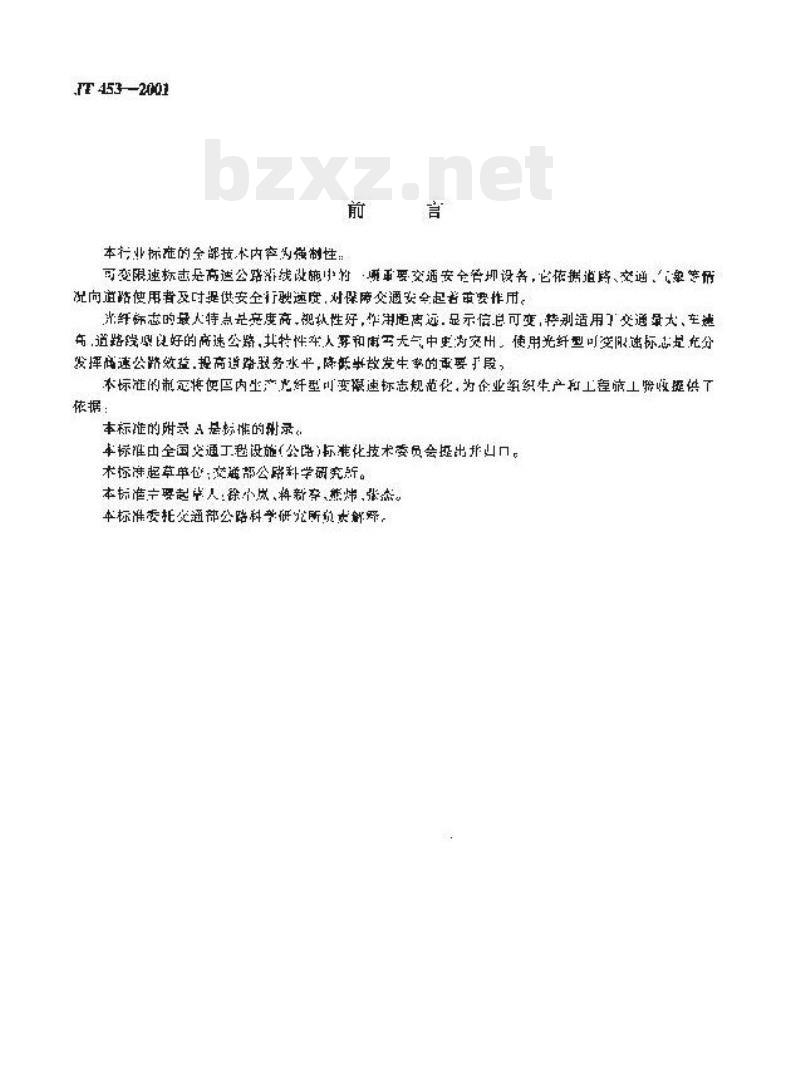

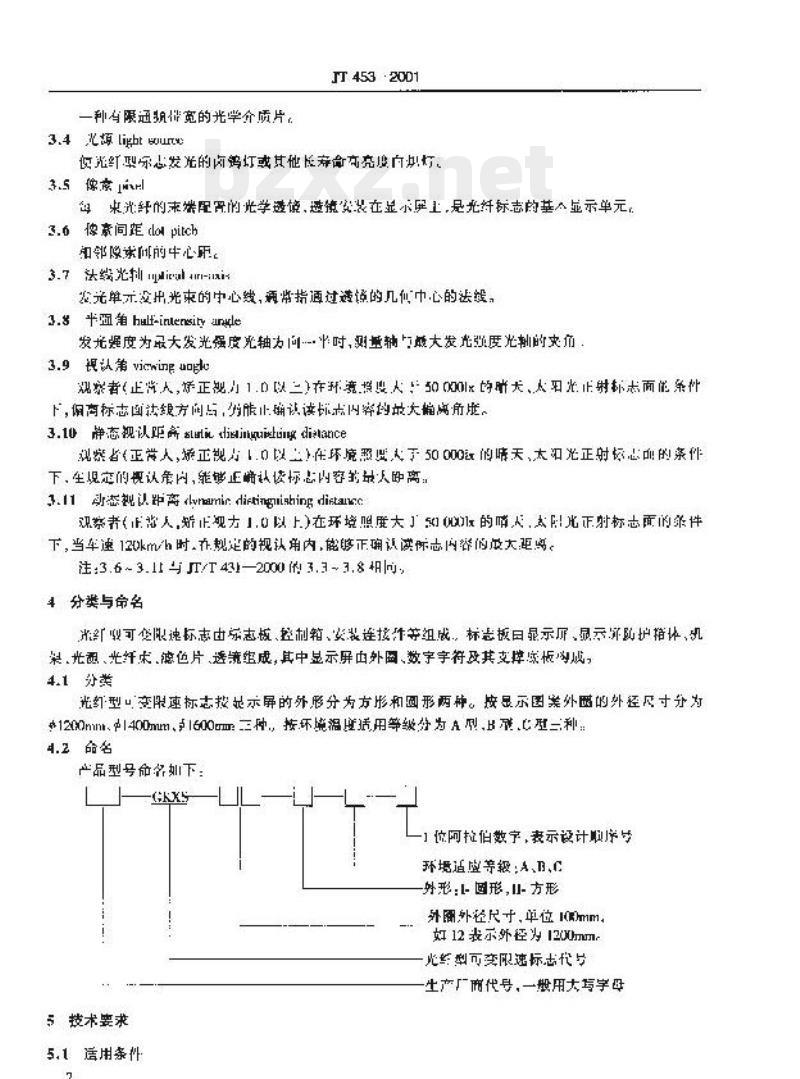

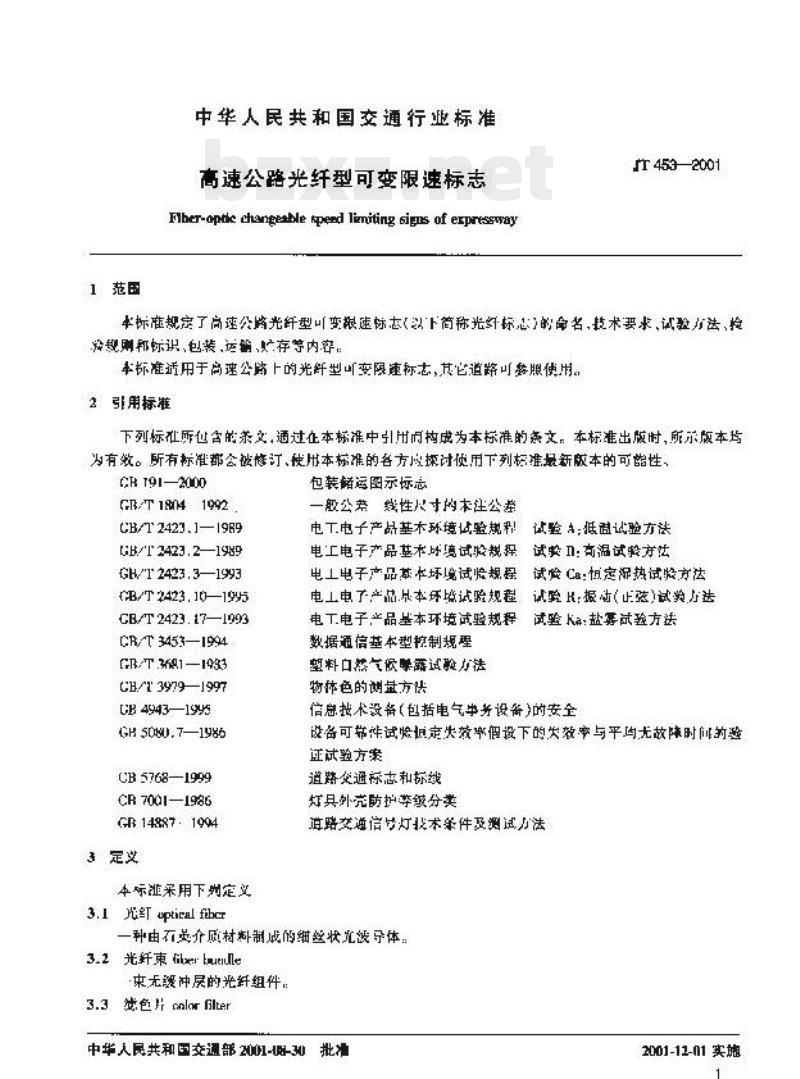

中华人民共和国交通行业标准 JT 453—2001 高速公路光纤型可变限速标志 Fiber-optic changeable speed limiting signs of expressway 前言 本行业标准的全部技术内容为强制性。本标准规定了高速公路光纤型可变限速标志（以下简称光纤标志）的命名、技术要求、试验方法、检验规则及标识、包装、运输、贮存等内容。本标准适用于高速公路上的光纤型可变限速标志，其他道路可参照使用。 光纤标志是高速公路交通安全设施的重要组成部分，它依据道路、交通等状况向道路使用者及时提供安全行驶速度信息，对保障交通安全起重要作用。光纤标志的特点是亮度高、视认性好、作用距离远、信息可变，特别适用于交通量大、车速高、道路条件较好的高速公路。其应用对提高道路服务水平、降低交通事故发生率具有重要意义。本标准的制定将使光纤型可变限速标志生产规范化，为企业组织生产和工程施工提供依据。 本标准的附录A为标准附录。 本标准由全国交通工程设施（公路）标准化技术委员会提出并归口。 本标准起草单位：交通部公路科学研究所。 本标准主要起草人：徐心岚、李新、熊炜、张态。 本标准委托交通部公路科学研究所负责解释。 1 范围 本标准规定了高速公路光纤型可变限速标志（以下简称光纤标志）的命名、技术要求、试验方法、检验规则以及标识、包装、运输和贮存等内容。 本标准适用于高速公路上的光纤型可变限速标志，其他道路可参照使用。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 91—2000 GB/T 1804—1992 GB/T 2423.1—1989 GB/T 2423.2—1989 GB/T 2423.3—1993 GB/T 2423.10—1995 GB/T 2423.17—1993 GB/T 3453—1994 GB/T 3681—1993 GB/T 3979—1997 GB 4943—1995 GB 5080.7—1986 GB 5768—1999 GB 7001—1986 GB 14887—1994 3 术语和定义 本标准采用下列术语和定义。 3.1 optical fiber（光纤） 一种由石英介质材料制成的细丝状导波体。 3.2 光纤束（fiber bundle） 无缓冲层的光纤组件。 3.3 滤色片（color filter） 一种有限通带宽度的光学介质片。 3.4 光源（light source） 为光纤型标志发光的内置灯或其他长寿命高亮度光源。 3.5 像素（pixel） 光纤标志的基本显示单元，由光纤末端配光结构组成。 3.6 像素间距（pixel pitch） 相邻像素中心之间的距离。 3.7 法线（normal axis） 垂直于发光单元发光面的中心线。 3.8 半峰角（half-intensity angle） 发光强度为最大值一半时对应的光束扩散角度。 3.9 视认距离（viewing distance） 观察者在规定环境照度条件下能够识别标志内容的最大距离。 3.10 静态视认距离（static viewing distance） 在规定照度及静态条件下能够清晰识别标志信息的最大距离。
