【JT交通运输标准】 光纤型车道控制标志

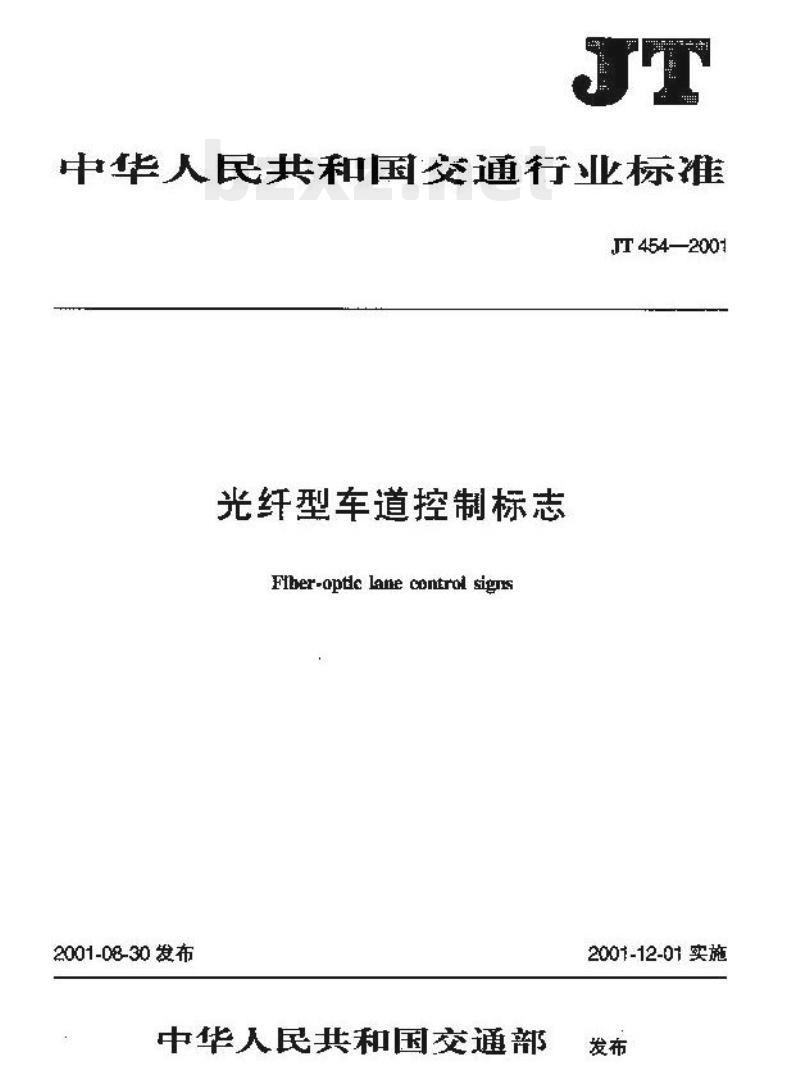

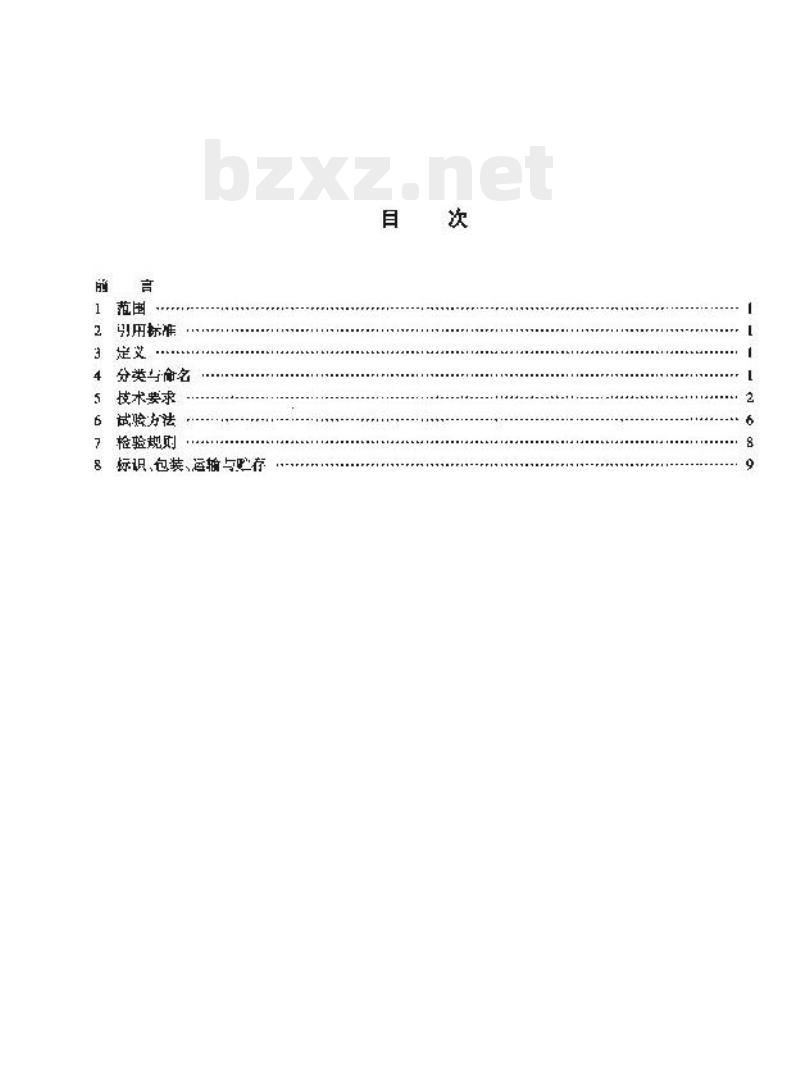

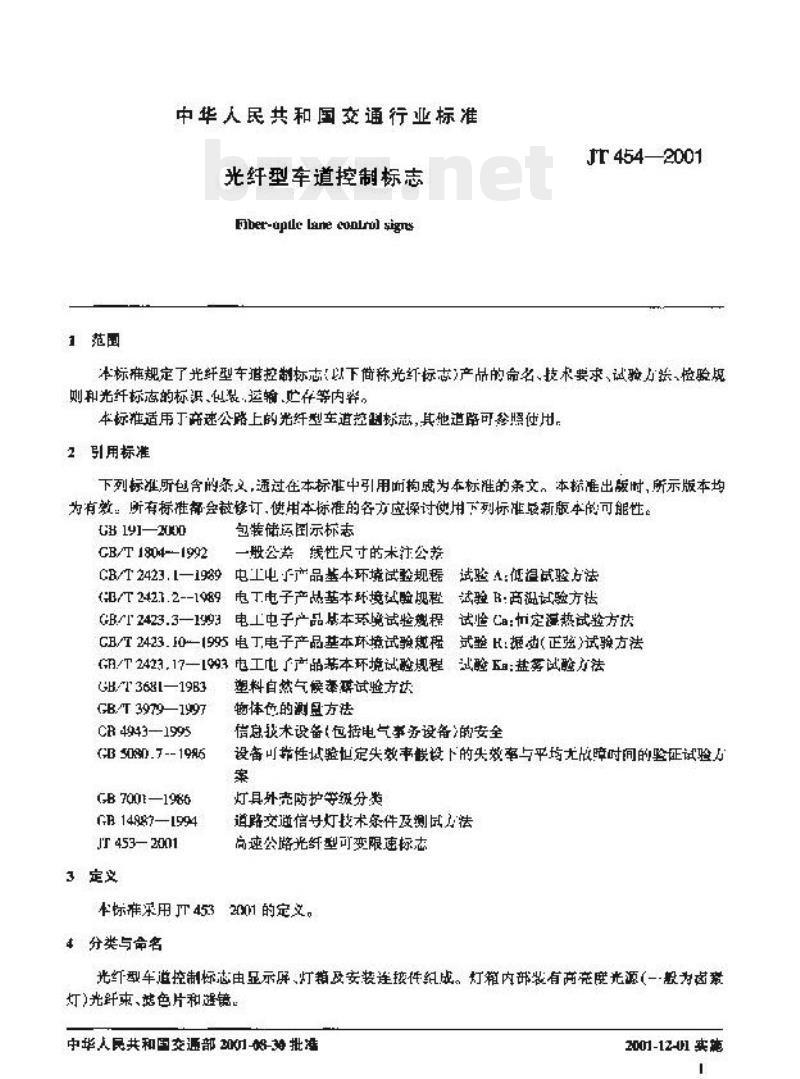

中华人民共和国交通行业标准 JT 454—2001 光纤型车道控制标志 Fiber-optic lane control signals 目次 前言 1 范围 2 引用标准 3 定义 4 分类与命名 5 技术要求 6 试验方法 7 检验规则 8 标识、包装、运输与贮存 前言 本行业标准的全部技术内容为强制性。本标准规定了光纤型车道控制标志（以下简称光纤标志）的产品命名、技术要求、试验方法、检验规则及标识、包装、运输与贮存等内容。 光纤型车道控制标志通常安装在高速公路收费车道上方的大棚上，用于指示车道的开启或关闭，也可安装在高速公路一般路段及隧道、桥梁等特殊路段的门架上，用于车道交通控制。该标志具有亮度高、视认性好、作用距离远等特点，能在阳光直射或雨雾等恶劣条件下清晰显示信息，具有明显的警示和诱导作用。本标准的制定旨在实现光纤型车道控制标志的规范化生产，为企业组织生产和工程施工验收提供依据。 本标准由全国交通工程设施（公路）标准化技术委员会提出并归口。 本标准起草单位：交通部公路科学研究所。 本标准主要起草人：蒋新春、杨志刚、张文乐、陈日弹。 本标准委托交通部公路科学研究所负责解释。 1 范围 本标准规定了光纤型车道控制标志（以下简称光纤标志）的产品命名、技术要求、试验方法、检验规则及标识、包装、运输和贮存等内容。 本标准适用于高速公路上的光纤型车道控制标志，其他道路可参照使用。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191—2000 包装储运图示标志 GB/T 1804—1992 一般公差线性尺寸的未注公差 GB/T 2423.1—1989 电工电子产品基本环境试验 试验A：低温试验方法 GB/T 2423.2—1989 电工电子产品基本环境试验 试验B：高温试验方法 GB/T 2423.3—1993 电工电子产品基本环境试验 试验Ca：恒定湿热试验方法 GB/T 2423.10—1995 电工电子产品基本环境试验 试验Fc：振动（正弦）试验方法 GB/T 2423.17—1993 电工电子产品基本环境试验 试验Ka：盐雾试验方法 GB/T 3681—1993 塑料自然气候暴露试验方法 GB/T 3979—1997 物体色的测量方法 GB 4943—1995 信息技术设备安全 GB 5080.7—1986 设备可靠性试验 GB 7001—1986 灯具外壳防护等级分类 GB 14887—1994 道路交通信号灯技术条件及测试方法 JT 453—2001 高速公路光纤型可变限速标志 3 定义 本标准采用JT 453—2001中的定义。 4 分类与命名 光纤型车道控制标志由显示屏、灯箱及安装连接件组成。灯箱内部装有高亮度光源（一般为卤素灯）、光纤束、滤色片和透镜。 4.1 分类 光纤型车道控制标志按显示屏外形分为方形和圆形两种；按外形尺寸分为540mm和350mm两种；按环境温度适用等级分为A型、B型、C型三种。 4.2 命名 产品型号表示方法如下： GJX——产品代号 环境适应等级：A、B、C 外形：Ⅰ-圆形，Ⅱ-方形 外形尺寸（mm），如540表示外径540mm 设计序号 生产厂商代号（一般用大写字母） 5 技术要求 5.1 适用条件 5.1.1 安装环境：户外无气候防护 5.1.2 相对湿度：100% 5.1.3 环境温度： A型：-20℃～+55℃ B型：-40℃～+50℃ C型：-55℃～+45℃ 5.2 材料要求 产品机壳等结构件在保证结构稳定的条件下，应采用符合国家相关标准的轻质金属或非金属材料，以减轻产品自重。 发光单元光纤束分束输出光强应大于14000mcd（白色、透镜后），各分束发光强度差应不大于±20%。 光纤束分束截面不小于0.75mm²，显示屏光纤束透镜外圆直径不小于5mm，末端单点发光强度不小于12×mcd（白光、加透镜）。 光纤末端配有直径不小于5mm的透镜以扩大显示屏发光角度，透镜应满足良好的耐热性能，变形温度不低于120℃。
