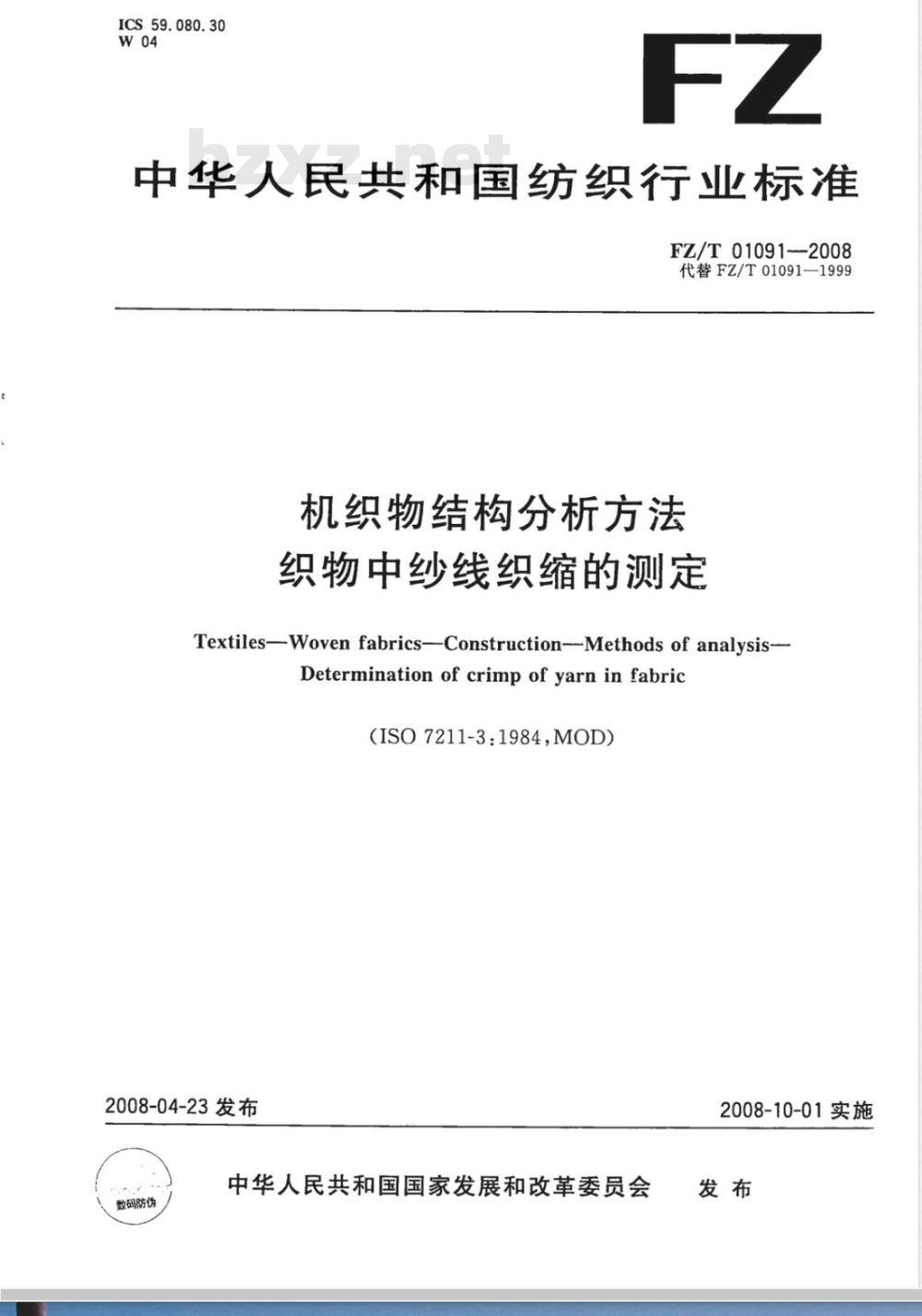

【纺织行业标准(FZ)】 机织物结构分析方法 织物中纱线织缩的测定

ICS59.080.30
中华人民共和国纺织行业标准
FZ/T01091--2008
代替FZ/T01091-—1999
机织物结构分析方法
织物中纱线织缩的测定
Textiles--Woven fabrics-Construction-Methods of analysis-Determinationof crimp of yarn in fabric(ISO7211-3:1984,MOD)
2008-04-23发布
数码防伪
中华人民共和国国家发展和改革委员会2008-10-01实施
FZ/T01091—2008

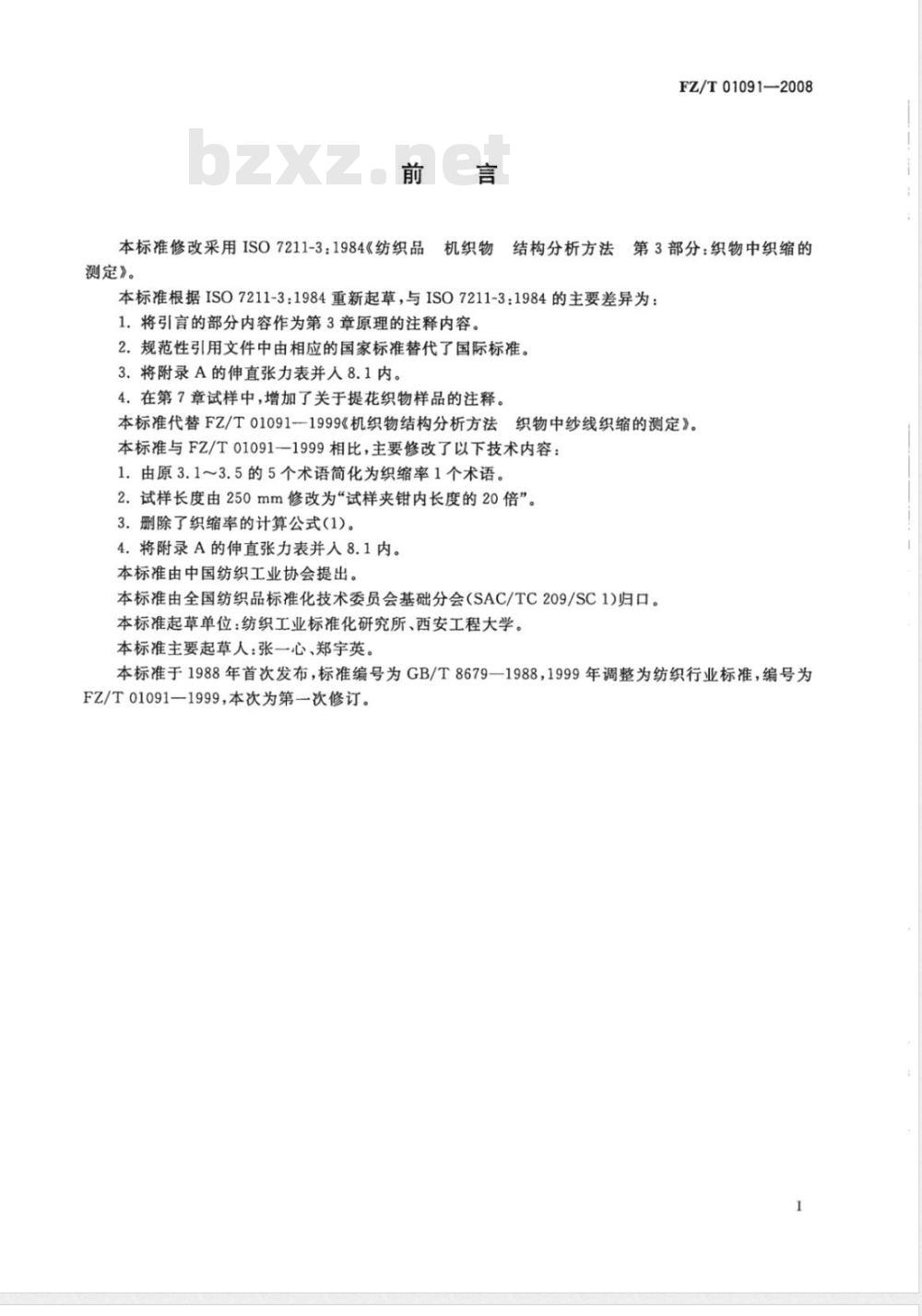

本标准修改采用ISO7211-3：1984《纺织品机织物结构分析方法第3部分：织物中织缩的测定》。
本标准根据ISO7211-3：1984重新起草，与ISO7211-3：1984的主要差异为：1．将引言的部分内容作为第3章原理的注释内容。2．规范性引用文件中由相应的国家标准替代了国际标准。3.将附录A的伸直张力表并人8.1内。4.在第7章试样中，增加了关于提花织物样品的注释。本标准代替FZ/T01091--1999《机织物结构分析方法织物中纱线织缩的测定》。本标准与FZ/T010911999相比，主要修改了以下技术内容：1.由原3.1～3.5的5个术语简化为织缩率1个术语。2.试样长度由250mm修改为试样夹钳内长度的20倍”。3.删除了织缩率的计算公式(1)。4.将附录A的伸直张力表并人8.1内。本标准由中国纺织工业协会提出。本标准由全国纺织品标准化技术委员会基础分会（SAC/TC209/SC1)归口。本标准起草单位：纺织工业标准化研究所、西安工程大学。本标准主要起草人：张一心、郑宇英。本标准于1988年首次发布，标准编号为GB/T8679—1988，1999年调整为纺织行业标准，编号为FZ/T01091一1999，本次为第一次修订。1

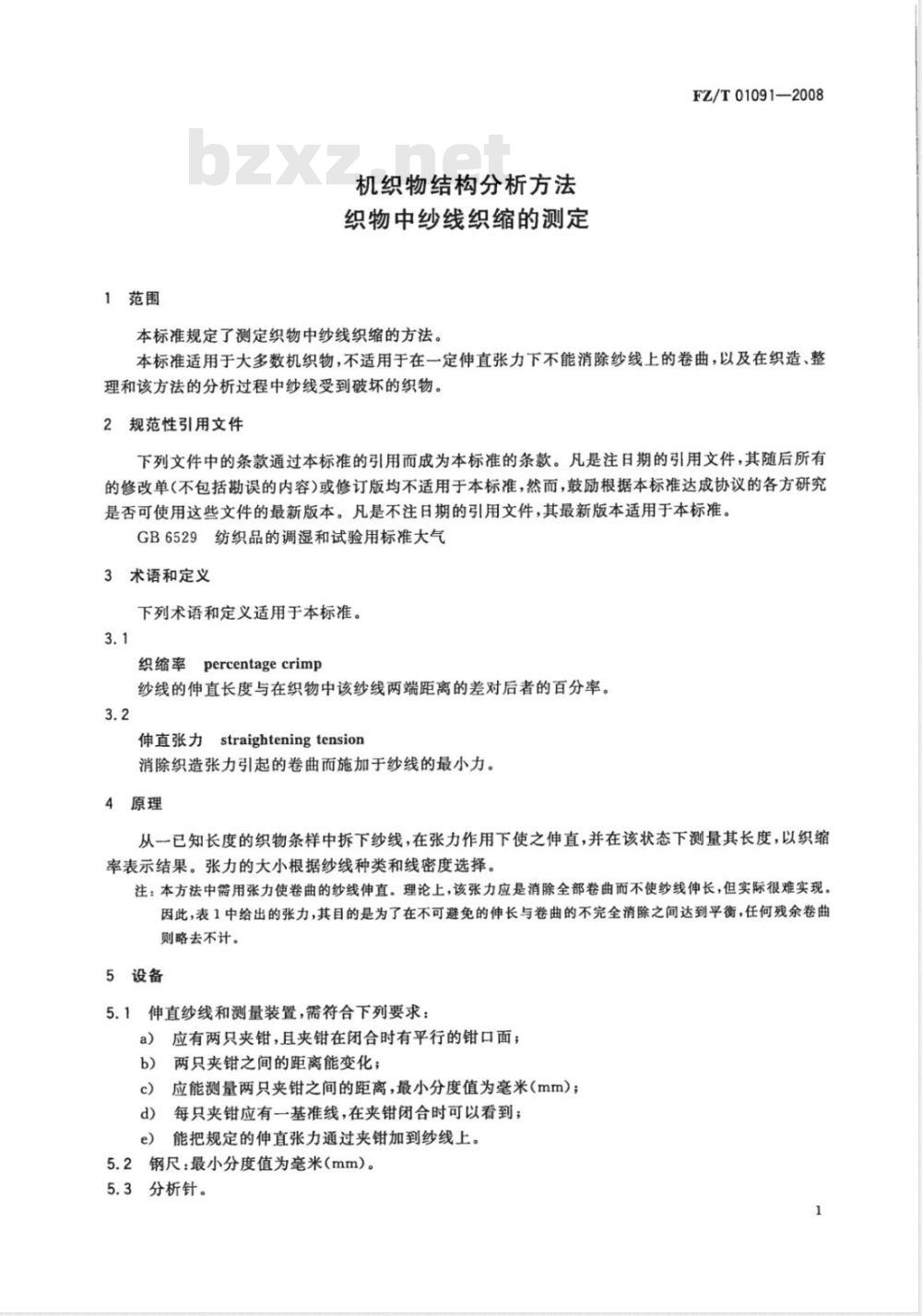

1范围
机织物结构分析方法
织物中纱线织缩的测定
本标准规定了测定织物中纱线织缩的方法。FZ/T01091—2008
本标准适用于大多数机织物，不适用于在一定伸直张力下不能消除纱线上的卷曲，以及在织造、整理和该方法的分析过程中纱线受到破坏的织物。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6529纺织品的调湿和试验用标准大气3术语和定义
下列术语和定义适用于本标准。3.1
织缩率percentagecrimp
纱线的伸直长度与在织物中该纱线两端距离的差对后者的百分率。3.2
straighteningtension
伸直张力
消除织造张力引起的卷曲而施加于纱线的最小力。4原理
从一已知长度的织物条样中拆下纱线，在张力作用下使之伸直，并在该状态下测量其长度，以织缩率表示结果。张力的大小根据纱线种类和线密度选择。注：本方法中需用张力使卷曲的纱线伸直。理论上，该张力应是消除全部卷曲而不使纱线伸长，但实际很难实现。因此，表1中给出的张力，其目的是为了在不可避免的伸长与卷曲的不完全消除之间达到平衡，任何残余卷曲则略去不计。
5设备
5.1伸直纱线和测量装置，需符合下列要求：a）应有两只夹钳，且夹钳在闭合时有平行的钳口面；b）两只夹钳之间的距离能变化；应能测量两只夹钳之间的距离，最小分度值为毫米（mm）；c
d）每只夹钳应有一基准线，在夹钳闭合时可以看到；能把规定的伸直张力通过夹钳加到纱线上。e
5.2钢尺：最小分度值为毫米（mm）。5.3分析针。
FZ/T01091—2008

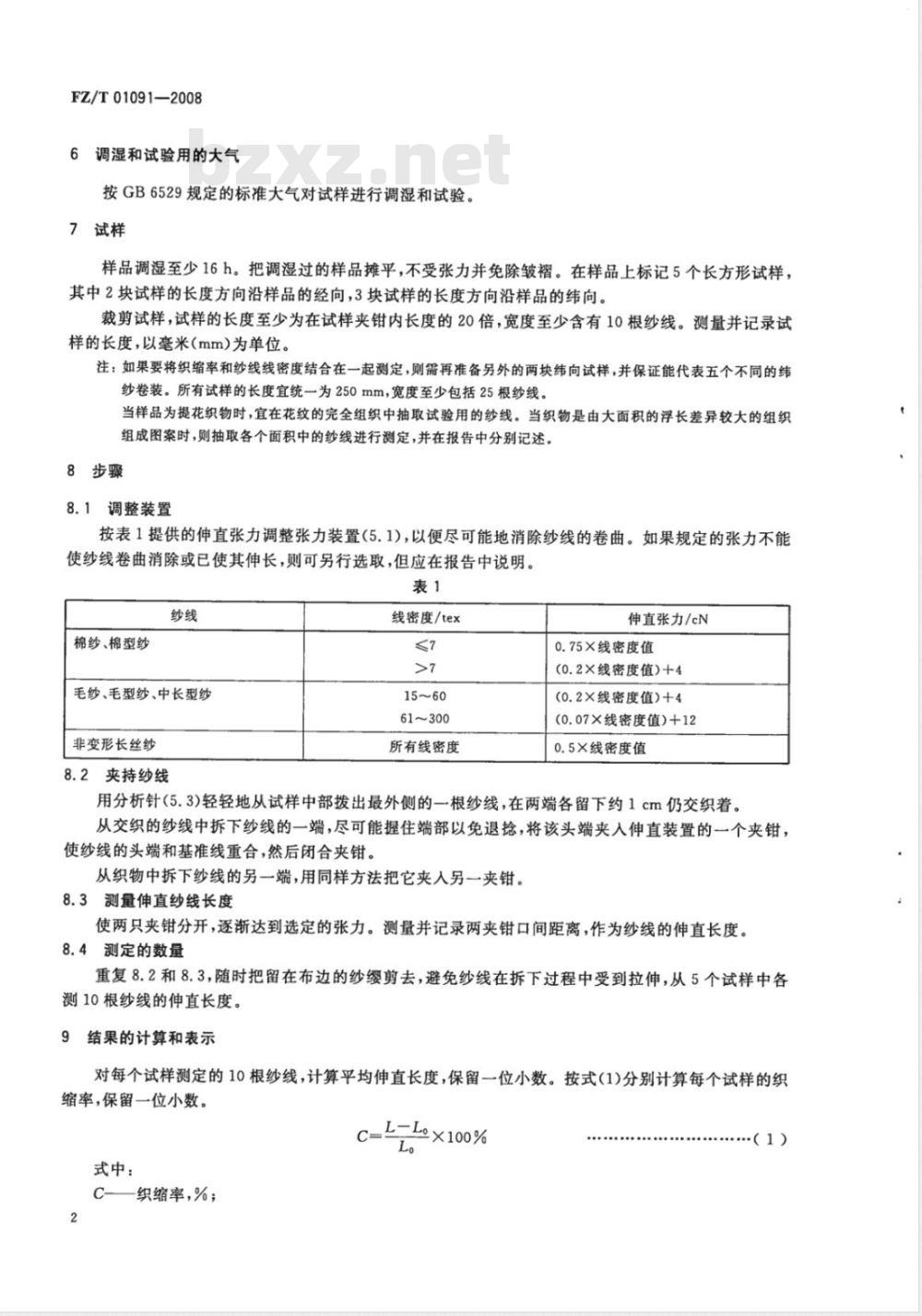

6调湿和试验用的大气
按GB6529规定的标准大气对试样进行调湿和试验。7试样
样品调湿至少16h。把调湿过的样品摊平，不受张力并免除皱褶。在样品上标记5个长方形试样，其中2块试样的长度方向沿样品的经向，3块试样的长度方向沿样品的纬向。裁剪试样，试样的长度至少为在试样夹钳内长度的20倍，宽度至少含有10根纱线。测量并记录试样的长度，以毫米（mm）为单位。注：如果要将织缩率和纱线线密度结合在一起测定，则需再准备另外的两块纬向试样，并保证能代表五个不同的纬纱卷装。所有试样的长度宜统一为250mm，宽度至少包括25根纱线。当样品为提花织物时，宜在花纹的完全组织中抽取试验用的纱线。当织物是由大面积的浮长差异较大的组织组成图案时，则抽取各个面积中的纱线进行测定，并在报告中分别记述。8步骤
8.1调整装置
按表1提供的伸直张力调整张力装置（5.1)，以便尽可能地消除纱线的卷曲。如果规定的张力不能使纱线卷曲消除或已使其伸长，则可另行选取，但应在报告中说明。表1
棉纱、棉型纱
毛纱、毛型纱、中长型纱
非变形长丝纱
8.2夹持纱线
线密度/tex
61~300
所有线密度
伸直张力/cN
0.75×线密度值
(0.2×线密度值)+4
(0.2×线密度值)+4
(0.07×线密度值）+12
0.5X线密度值
用分析针(5.3)轻轻地从试样中部拨出最外侧的一根纱线，在两端各留下约1cm仍交织着。从交织的纱线中拆下纱线的一端，尽可能握住端部以免退捻，将该头端夹人伸直装置的一个夹钳，使纱线的头端和基准线重合，然后闭合夹钳。从织物中拆下纱线的另一端，用同样方法把它夹入另一夹钳。8.3测量伸直纱线长度
使两只夹钳分开，逐渐达到选定的张力。测量并记录两夹钳口间距离，作为纱线的伸直长度。8.4测定的数量
重复8.2和8.3，随时把留在布边的纱剪去，避免纱线在拆下过程中受到拉伸，从5个试样中各测10根纱线的伸直长度。
9结果的计算和表示
对每个试样测定的10根纱线，计算平均伸直长度，保留一位小数。按式（1)分别计算每个试样的织缩率，保留一位小数。
C=×100%
式中：bZxz.net
织缩率，%；
（1）

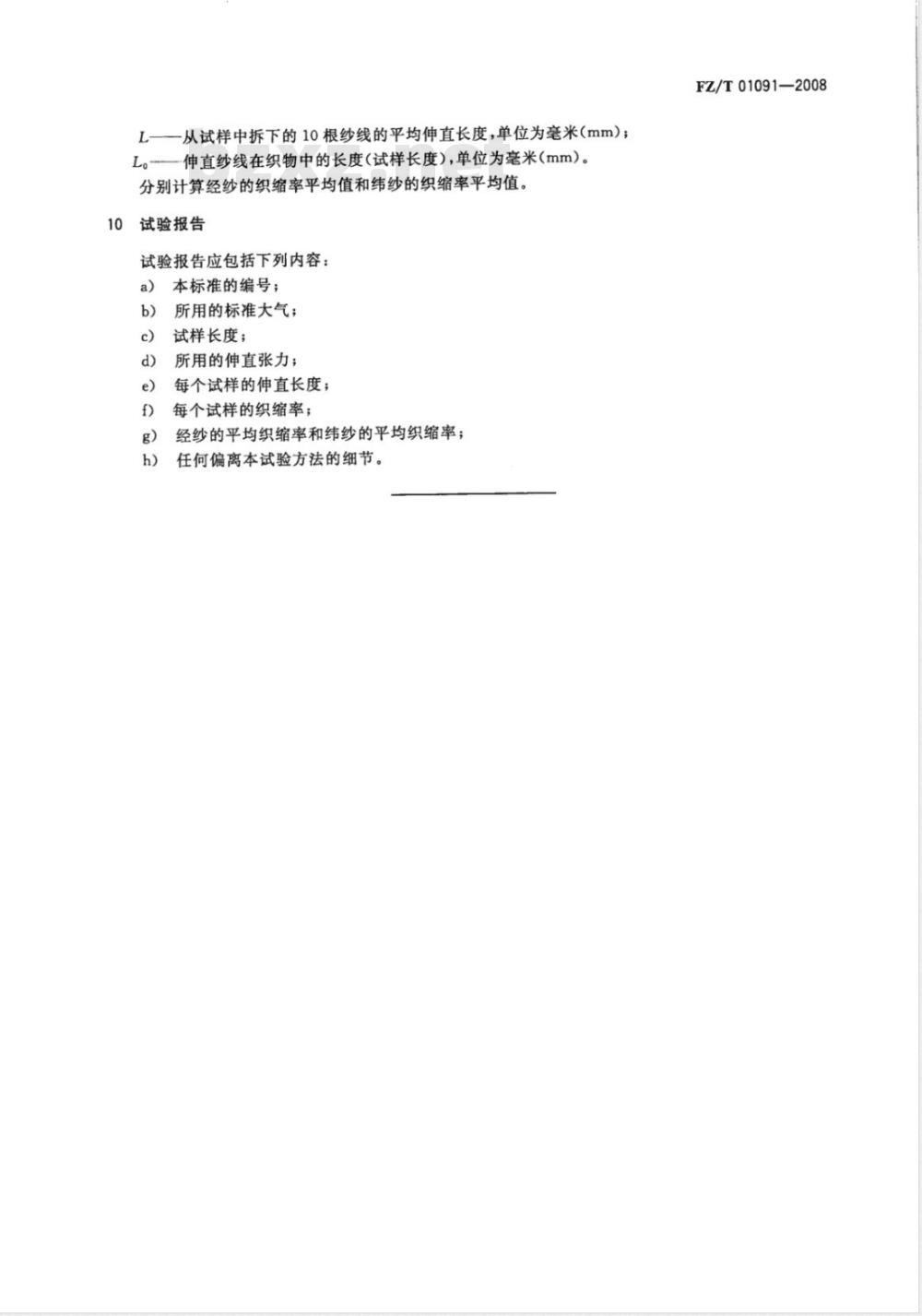

L一一从试样中拆下的10根纱线的平均伸直长度，单位为毫米（mm）；L。伸直纱线在织物中的长度(试样长度），单位为毫米(mm)。分别计算经纱的织缩率平均值和纬纱的织缩率平均值。试验报告
试验报告应包括下列内容：
本标准的编号；
所用的标准大气；
试样长度；
所用的伸直张力；
每个试样的伸直长度；
每个试样的织缩率；
经纱的平均织缩率和纬纱的平均织缩率；任何偏离本试验方法的细节。
