【FZ纺织行业标准】 粘合衬干热尺寸变化试验方法

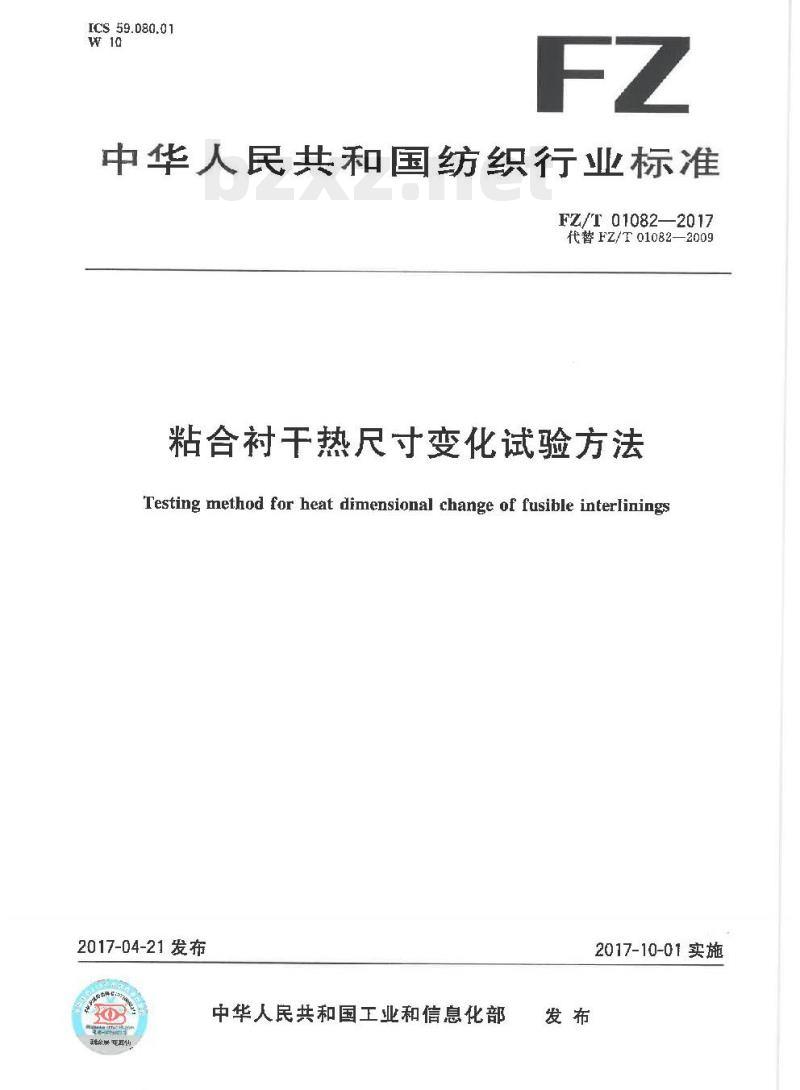

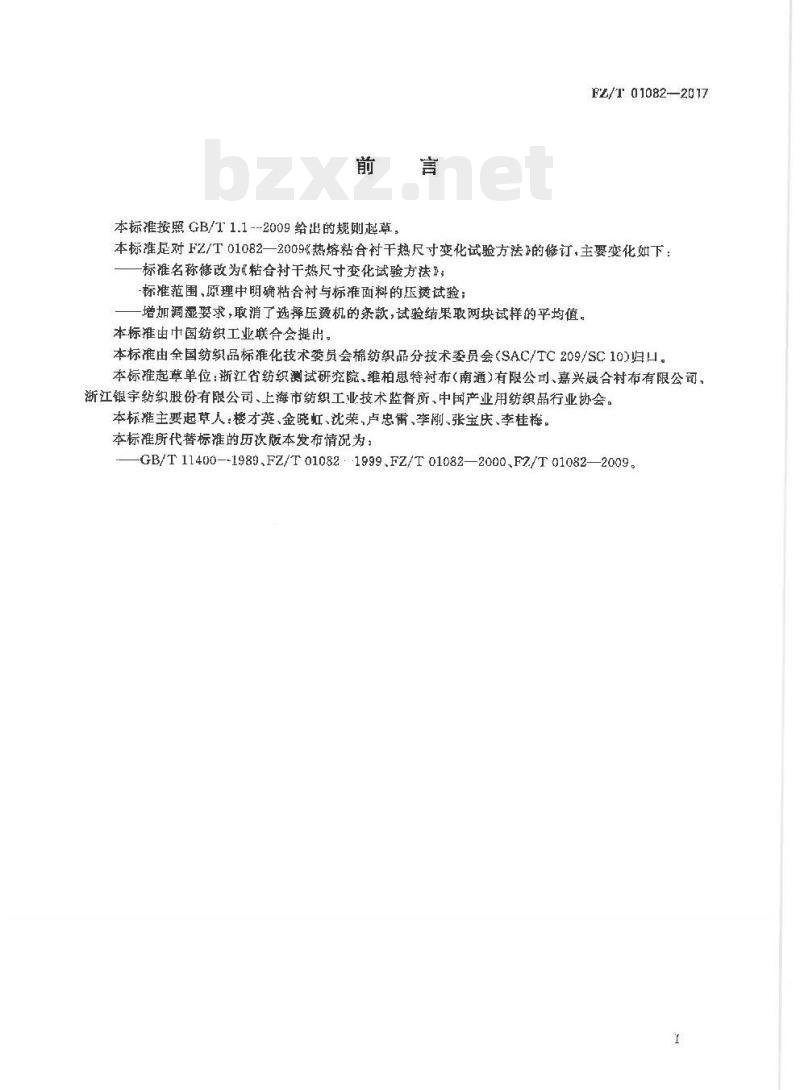

ICS 59.080.01 W10 FZ 中华人民共和国纺织行业标准 FZ/T 01082—2017 代替 FZ/T 01082—2009 粘合衬干热尺寸变化试验方法 Testing method for heat dimensional change of fusible interlinings 2017-04-21发布 2017-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准是对FZ/T 01082—2009《热熔粘合衬干热尺寸变化试验方法》的修订，主要变化如下： ——标准名称修改为《粘合衬干热尺寸变化试验方法》； ——标准范围及原理中明确粘合衬与标准面料的压烫试验； ——增加调湿要求，取消选择压烫机的条款； ——试验结果取两块试样的平均值。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会棉纺织品分技术委员会（SAC/TC209/SC10）归口。 本标准起草单位：浙江省纺织测试研究院、维柏思特衬布（南通）有限公司、嘉兴晟合衬布有限公司、浙江银宇纺织股份有限公司、上海市纺织工业技术监督所、中国产业用纺织品行业协会。 本标准主要起草人：楼才英、金晓虹、沈荣、卢忠雷、李刚、张宝庆、李桂梅。 本标准所代替标准的历次版本发布情况为：GB/T 11400—1989、FZ/T 01082—1999、FZ/T 01082—2000、FZ/T 01082—2009。 1 范围 本标准规定了粘合衬与标准面料经压烫后的干热尺寸变化测定方法。 本标准适用于各种材质的机织物、针织物和非织造布为基布的粘合衬，其他粘合衬可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 6529 纺织品 调湿和试验用标准大气 GB/T 8170 数值修约规则与极限数值的表示和判定 FZ/T 01076 熔粘合衬尺寸变化组合试样制作方法 3 原理 粘合衬与标准面料用连续式压烫机或平板压烫机压烫组合试样，在规定温度、压力和时间作用下，测定其干热尺寸变化程度。 4 设备和用具 4.1 压烫机：符合FZ/T 01076要求。 4.2 合适的标记印制装置。 4.3 直尺：准确度0.5 mm。 4.4 粘合衬与标准面料。 4.5 裁剪刀。 5 试样准备 5.1 按FZ/T 01076规定剪取粘合衬试样两块，尺寸为300 mm×300 mm。 5.2 按FZ/T 01076规定剪取标准面料两块，尺寸略大于粘合衬试样。 5.3 将一块粘合衬试样置于GB/T 6529规定标准大气中平衡4 h后，在经向和纬向各打三对250 mm间距标记，各组标记距布边约25 mm，同向间隔100 mm±10 mm（见图1）。 6 操作程序 6.1 组合试样 6.1.1 使用连续式压烫机时，将标准面料反面朝上放置，粘合衬涂层面朝下覆盖，其经纬方向一致。 6.1.2 使用平板压烫机时，将粘合衬涂层面朝上放置，标准面料反面朝下覆盖，经纬方向一致。 6.2 压烫 6.2.1 按FZ/T 01076规定条件压烫后冷却，置于GB/T 6529规定标准大气中平衡4 h。 6.2.2 分别测量经向和纬向各三对标记间距离，精确至0.5 mm。 7 结果评定 7.1 计算试验前后经向与纬向平均距离，结果按GB/T 8170修约至小数点后一位。 7.2 干热尺寸变化率按规定公式计算，以负号表示收缩，正号表示伸长，最终取两块试样平均值并修约至一位小数。 8 试验报告 试验报告应包括： （1）标准编号FZ/T 01082—2017； （2）试样详细信息，如品种规格、批号、生产日期等； （3）试验参数，如压烫温度、压力、时间及设备类型等。
