【JT交通运输标准】运输船舶油耗计量仪表配备标准

本网站发布时间： 2025-06-17 07:00:41

JT0012-85
现行
　点击下载此标准

基本信息

标准号：
JT 0012-85
标准名称：
运输船舶油耗计量仪表配备标准
标准类别：
交通行业标准(JT)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
423.99 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
运输船舶油耗计量仪表配备

标准简介/下载

点击下载

标准简介：

JT 0012-85.

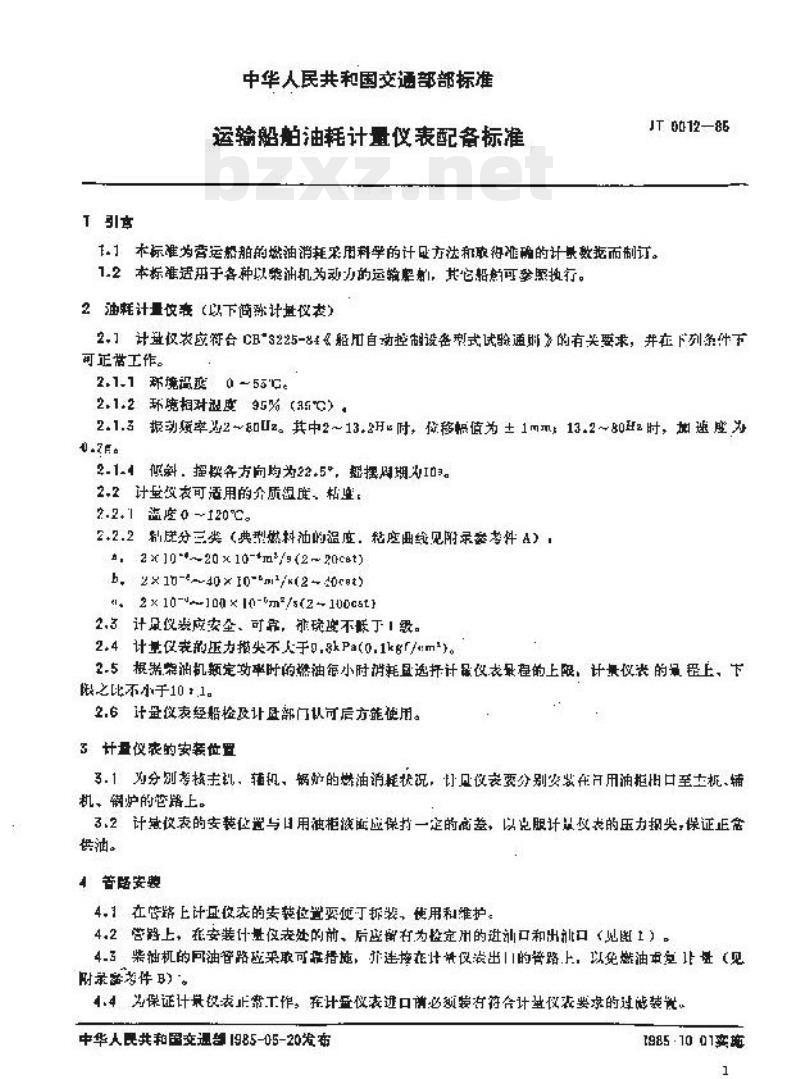

1范围
1.1JT 0012为营运船舶的燃油消耗采用科学的计量方法和取得谁确的计最数据而制订。
1.2JT 0012适用于各种以柴油机为动力的运输船舶，其它船舶可參照执行。
2油耗计仪表(以下简称计量仪表)
2.1计量仪表应符合 CB*3225-84《船用自动控制设备型式试验通则》的有关要求，并在下列条件下可正常工作。
2.1.1环境温度
0 ~ 55C。
2.1.2环境相对湿度95% (35"C) 。
2.1.3振动频率为2~ 80Hz。其中2~13.2Hz时，位移幅值为土1mm; 13.2~80Hz时，加速度为0.7g.
2.1.4倾斜、摇摆各方向均为22.5*,摇摆周期为103。
2.2计量仪表可适用的介质温度、粘度:
2.2.1温度0 ~ 120C。
2.2.2粘度分三类 (典型燃料油的温度、粘度曲线见附录参考件A) ;
2x10-~20x 10-0m*/8(2~ 20cst)
b. 2X10-0~40x 10-*m2/s(2 ~ 40cst)
c.2x 10-3~100 x 10~*m2/s(2~ 100cest)
2.3计量仪表应安全、可靠，准确度不低于1级。
2.4计最仪表的压力损失不大于9 .8kPa(0.1kgf/cm*)。
2.5根据柴油机额定功率时的燃油每小时消耗量选择计量仅表量程的上限，计量仪表的量程上、下限之比不小于10: 1。
2.6计量仪表经船检及计量部门认可后方能使用。
3计量仪表的安装位置
3.1为分别考核主机、辅机、锅炉的燃油消耗状况，计量仪表要分别安装在日用油柜出口至主机、辅机、铜炉的管路上。

标准内容

部分标准内容：

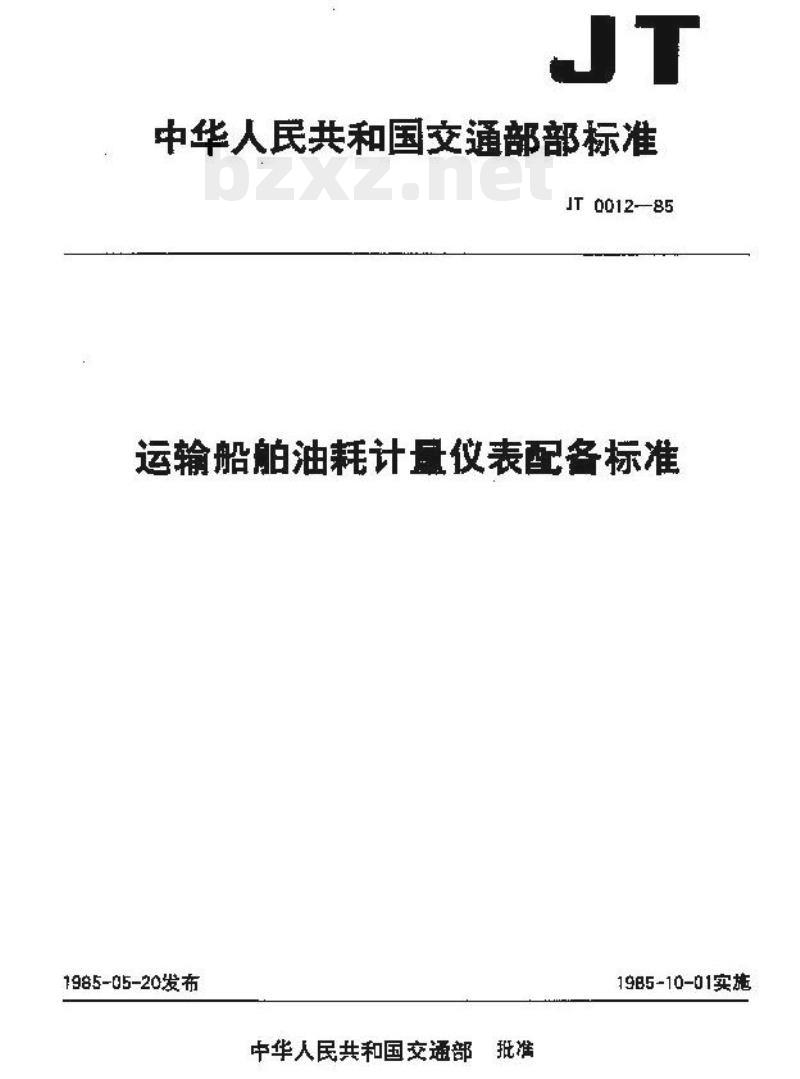

中华人民共和国交通部部标准
JT 0012-85
运输船舶油耗计量仪表配备标准
1985-05-20发布
1985-10-01实施
中华人民共和国交通部发布

前言
本标准为营运船舶燃油消耗采用科学计量方法并获取准确计量数据而制定。本标准适用于以柴油机为动力的运输船舶，其他船舶可参照执行。

1 范围
本标准规定了运输船舶燃油消耗计量仪表的配备要求及相关技术条件。
本标准适用于以柴油机为动力的运输船舶燃油计量系统。

2 油耗计量装置（计量仪表）
2.1 计量仪表应符合CB 3225-84《船舶自动控制设备型式试验通则》有关要求，并在下列条件下正常工作：
2.1.1 环境温度0～55℃；
2.1.2 环境相对湿度95%（36℃）；
2.1.3 振动频率2～8 Hz，其中2～13.2 Hz时位移为±1 mm，13.2～80 Hz时加速度为0.7；
2.1.4 倾斜与摇摆方向为22.5°，规则周期为10 s。

2.2 计量仪表适用介质温度及粘度范围：
2.2.1 介质温度0～120℃；
2.2.2 燃料油粘度分三类（典型燃料油温度粘度曲线见附录A）。

2.3 计量仪表应安全可靠，准确度不低于1级。
2.4 计量仪表压力损失不大于0.8 kPa（0.1 kgf/cm²）。
2.5 在船舶额定效率时，应根据燃油最大消耗量选取量程，量程上下限之比不小于10:1。
2.6 计量仪表经船检及计量部门认可后方可使用。

3 计量仪表的安装位置
3.1 为分别考核主机、辅机及锅炉燃油消耗，应分别在供油管路上安装计量仪表。
3.2 安装位置与日用油柜应保持一定高差，以克服压力损失并保证正常供油。

4 管路安装
4.1 计量仪表安装位置应便于拆装、使用和维护。

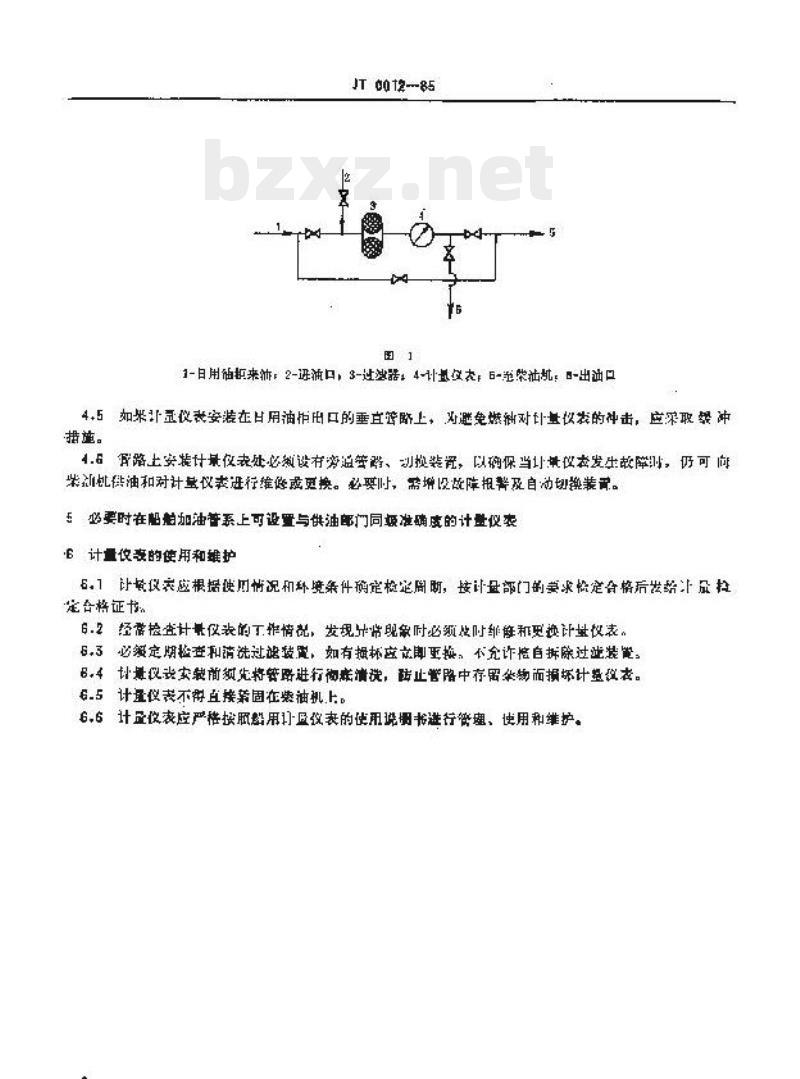

4.2 在计量仪表前后应设置检定用进油口和出口（见图1）。
4.3 柴油机回油管路应采取回油控制措施，避免影响燃油计量准确性。
4.4 为保证正常工作，计量仪表进口必须安装符合要求的过滤装置。
4.5 若安装在日用油柜出口垂直管路上，应采取减振缓冲措施以避免冲击。
4.6 管路中应设置旁通管路及切断装置，以便仪表故障时仍可供油并便于维护或更换，必要时可设置自动切换装置。

5 其他要求
必要时可在船舶加油系统中设置与供油部门同等精度的计量仪表。

6 使用与维护
6.1 应根据使用情况和环境条件确定检定周期，经计量部门检定合格后方可使用。
6.2 定期检查计量仪表运行情况，发现异常应及时维修或更换。
6.3 定期清洗过滤装置，损坏应及时更换，不得随意拆除。
6.4 安装前应对管路进行彻底清洗，防止杂质损坏仪表。
6.5 计量仪表不得直接固定在柴油机上。
6.6 应严格按照使用说明进行管理与维护。

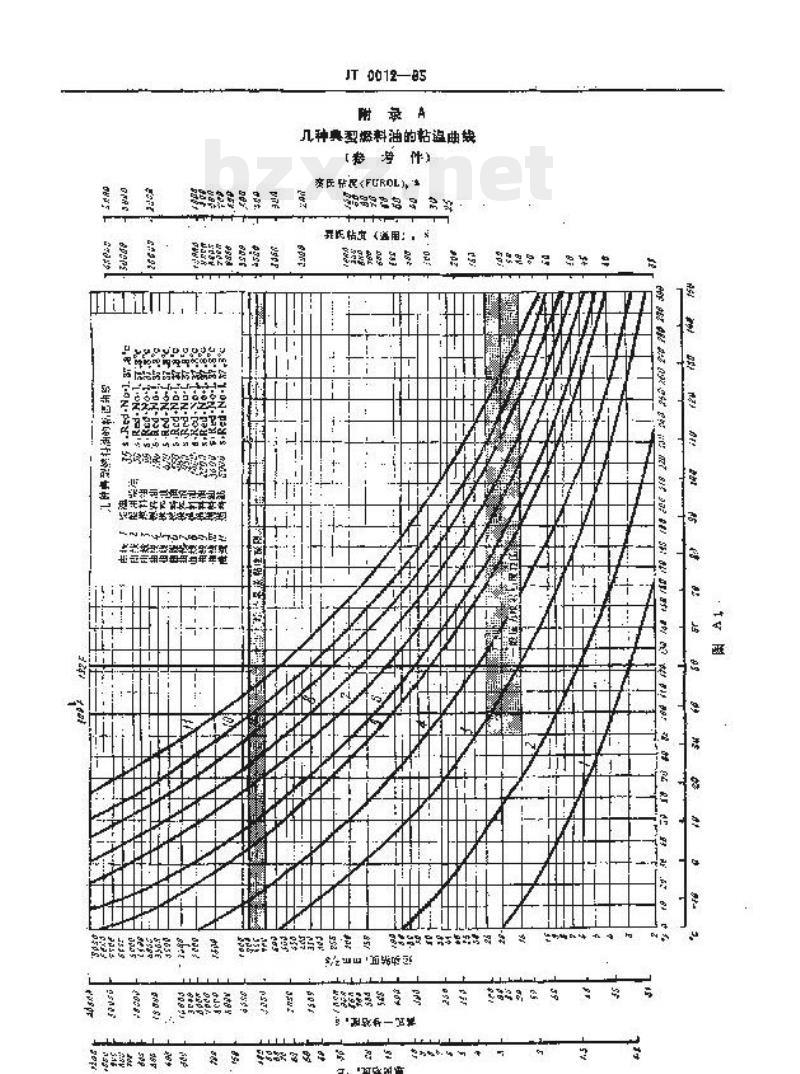

附录A
几种典型燃料油粘度曲线（略）

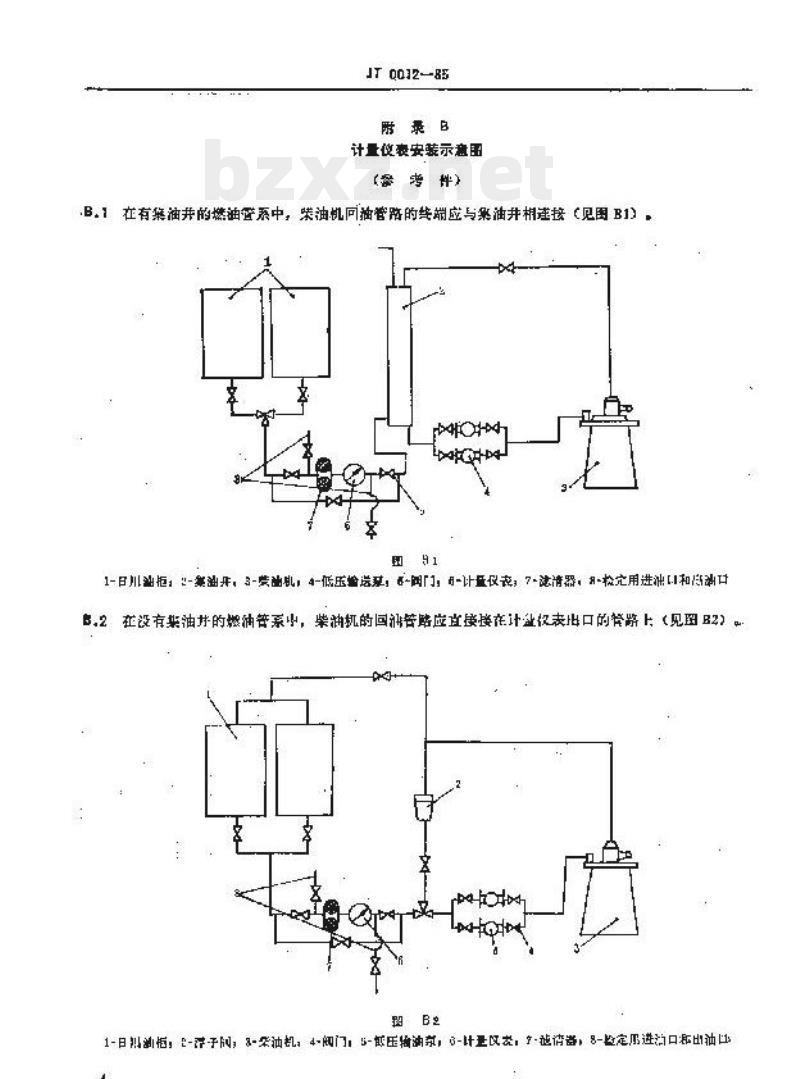

附录B
计量仪表安装示意说明：在燃油系统中应合理布置计量仪表与供油泵、柴油机之间的连接关系，确保计量准确与系统稳定运行。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
