【FZ纺织行业标准】 FTY系列纺织用三相永磁同步电动机技术条件(机座号80~355)

本网站发布时间： 2025-06-17 07:31:55

FZ/T99010-2016
现行

基本信息

标准号：
FZ/T 99010-2016
标准名称：
FTY系列纺织用三相永磁同步电动机技术条件(机座号80~355)
标准类别：
纺织行业标准(FZ)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
0.00 bytes

标准分类号

关联标准

出版信息

其他信息

相关标签：
纺织三相永磁同步电动机技术机座

标准简介/下载

点击下载

标准简介：

FZ/T 99010-2016.
1范围
FZ/T 99010规定了FTY系列纺织用三相永磁同步电动机(机座号80~355)的型式.基本参数与尺寸，技术要求.检验规则和试验方法以及标志包装与保用期的要求。
FZ/T 99010适用于棉.毛.麻.丝及化纤等各类纺织设备专用的FTY系列三相永磁同步电动机(机座号80~355)(以下简称"电动机”)。本系列电动机为自启动水磁同步电动机。本标准规定的电动机具有较高的过载能力和防纤维堵塞能力,适应于在短纤维环境中使用.
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注8期的版本适用于本文件。凡是不注8期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191- -2008包装储运图示标志
GB755- -2008 旋转电机定额和性能
GB/T 997-2008旋转电机结构型式.安装型式及接线盒位置的分类(IM代号)
GB 1971- -2006旋转电机线端标志与旋转方向
GB/T 1993- 1993旋转电机冷却方法
GB/T 4772.1-1999旋转电机尺寸和输出功率等级第1部分:机座号56~400和凸缘号55~1080
GB/T 4942.1-2006旋转电机整体结构的防护等级(IP代码)分级
GB 10068- -2008 轴中心高为 56 mm及以上电机的机械振动振动的测量.评定及限值
GB/T 10069.1- -2006旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法
GB 14711- -2013中小型旋转电机通用安全要求
GB/T 22669- -2008 三相永磁同步电动机试验方法
GB/T 22719.1- 2008交流低压电机散嵌绕组匝间绝缘第1部分:试验方法
GB/T 22719.2- -2008 交流低压电机散嵌绕组匝间绝缘第2部分:试验隈值
GB 30253- -2013 水磁同步电动机能效限定值及能效等级
FZ/T 90059- 2009 纺织用电机恒定湿热试验方法
3型式、基本参数与尺寸
3.1 电动机的外壳防护等级为IP54/IP55(按GB/T 4942.1- 2006的规定)。
3.2电动机的冷却方式为1C411(按GB/T 1993-1993的规定)。
3.3电动机的标准结构及安装型式为;IM B3.IM B5.IM B35.IM VI(按GB/T 997- -2008 的规定)。
3.4 电动机的定额是以连续工作制(SI)为基准的连续定额。
3.5电动机的额定频率为 50 Hz,额定电压380 V,Y接法,极数为2.4.6.

标准内容

部分标准内容：

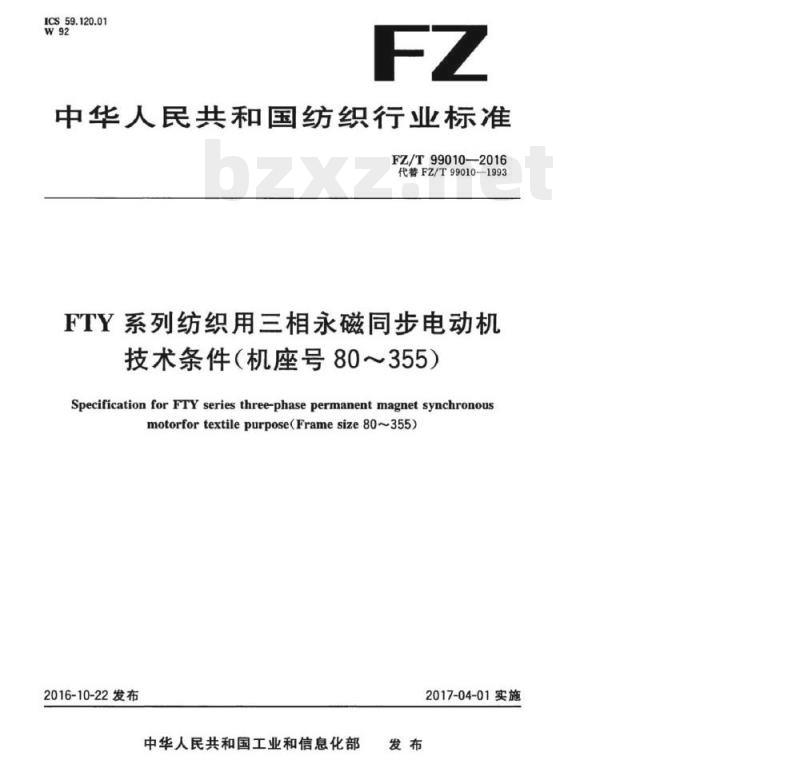

ICS59.120.01
中华人民共和国纺织行业标准
FZ/T99010—2016
代替FZ/T99010-1993
FTY系列纺织用三相永磁同步电动机技术条件（机座号80～355）
Specification for FTY series three-phase permanent magnet synchronousmotorfortextilepurpose(Framesize80~355)2016-10-22发布
中华人民共和国工业和信息化部2017-04-01实施
FZ/T99010—2016

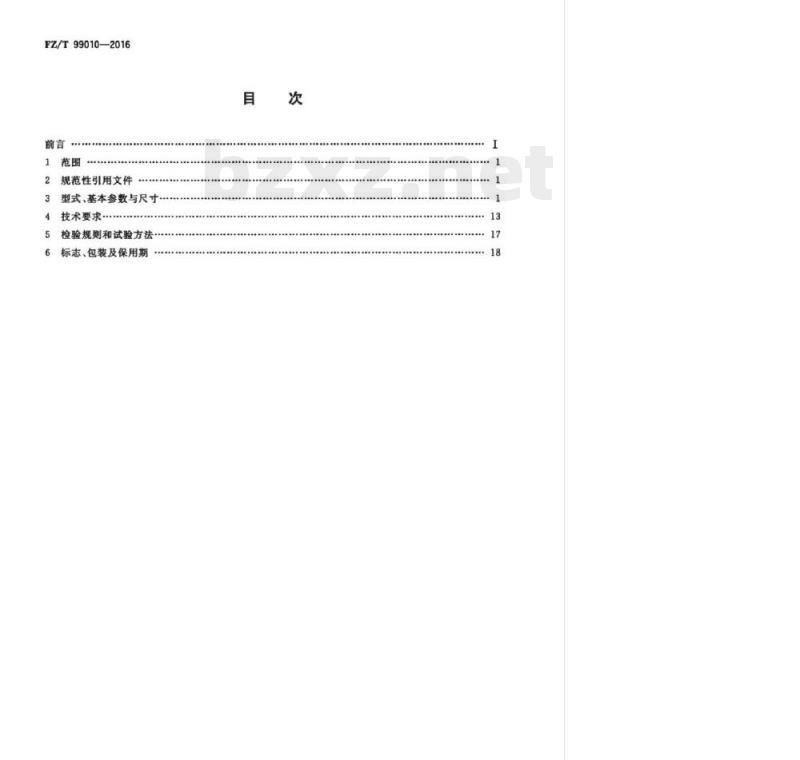

规范性引用文件
型式、基本参数与尺寸
技术要求
检验规则和试验方法
标志、包装及保用期

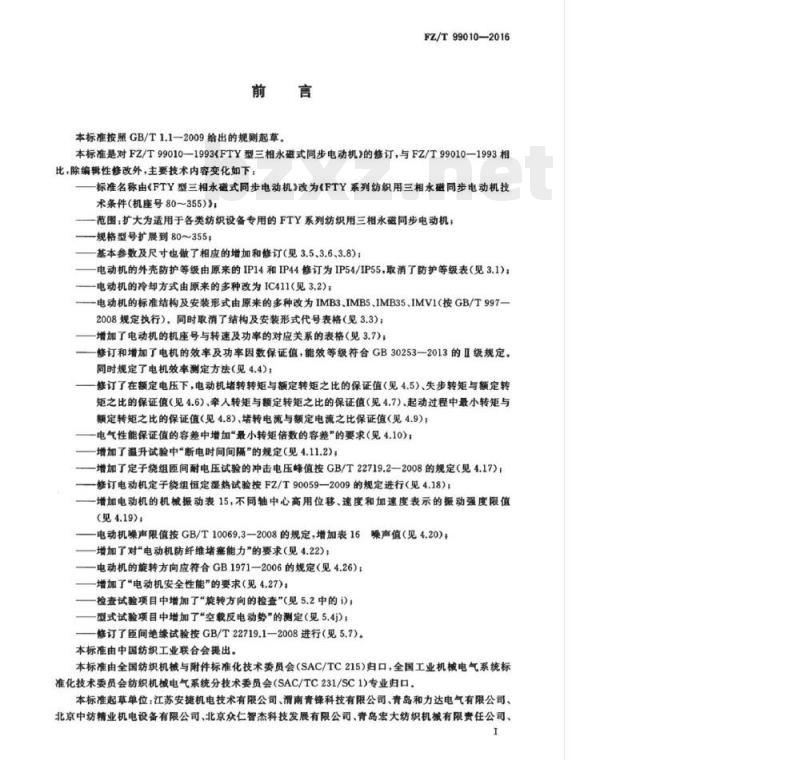

本标准按照GB/T1.1一2009给出的规则起草。FZ/T99010-—2016
本标准是对FZ/T99010—1993范图：扩大为适用于各类纺织设备专用的FTY系列纺织用三相永磁同步电动机：一规格型号扩展到80~355；
基本参数及尺寸也做了相应的增加和修订（见3.5、3.6、3.8)；电动机的外壳防护等级由原来的IP14和IP44修订为IP54/IP55，取消了防护等级表（见3.1）：一电动机的冷却方式由原来的多种改为IC411（见3.2)；一电动机的标准结构及安装形式由原来的多种改为IMB3，IMB5、IMB35、IMV1（按GB/T997-2008规定执行）。同时取消了结构及安装形式代号表格（见3.3)；增加了电动机的机座号与转速及功率的对应关系的表格（见3.7）：修订和增加了电机的效率及功率因数保证值，能效等级符合GB30253一2013的Ⅱ级规定。同时规定了电机效率测定方法（见4.4）；修订了在额定电压下，电动机堵转转矩与额定转矩之比的保证值（见4.5）、失步转矩与额定转矩之比的保证值（见4.6）、牵人转矩与额定转矩之比的保证值（见4.7）、起动过程中最小转矩与额定转矩之比的保证值（见4.8）、堵转电流与额定电流之比保证值（见4.9）电气性能保证值的容差中增加“最小转矩倍数的容差”的要求（见4.10）：增加了温升试验中“断电时间间隔\的规定（见4.11.2)；增加了定子绕组匝间耐电压试验的冲击电压峰值按GB/T22719.2—2008的规定（见4.17)；修订电动机定子绕组恒定湿热试验按FZ/T90059—2009的规定进行（见4.18）增加电动机的机械振动表15，不同轴中心高用位移、速度和加速度表示的报动强度限值(见4.19)；
电动机噪声限值按GB/T10069.3—2008的规定，增加表16噪声值（见4.20）；增加了对“电动机防纤维堵塞能力”的要求（见4.22)；电动机的旋转方向应符合GB1971—2006的规定（见4.26）：-增加了“电动机安全性能”的要求（见4.27）检查试验项目中增加了“旋转方向的检查”（见5.2中的i)；型式试验项目中增加了“空载反电动势”的测定（见5.4j)；修订了匝间绝缴试验按GB/T22719.1一2008进行（见5.7）本标准由中国纺织工业联合会揽出，本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1）专业归口。本标准起草单位：江苏安捷机电技术有限公司、渭南青锋科技有限公司、青岛和力达电气有限公司、北京中纺精业机电设备有限公司、北京众仁智杰科技发展有限公司、青岛宏大纺织机械有限责任公司、1
YKAONrKAca
FZ/T99010—2016

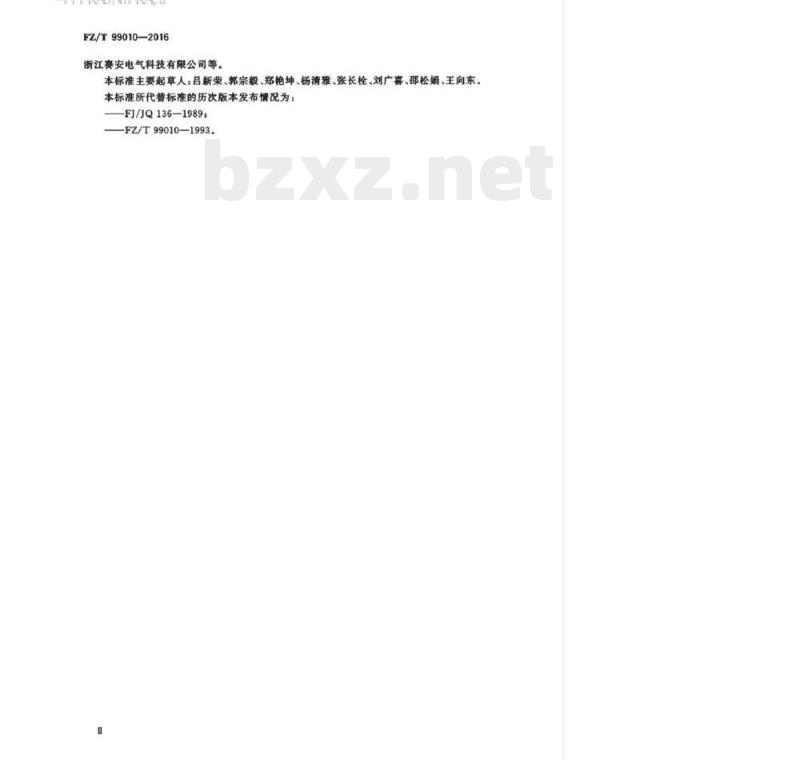

浙江赛安电气科技有限公司等。本标准主要起草人：吕新荣、郭宗毅、郑艳坤、杨清雅、张长栓、刘广喜、邵松娟、王向东。本标准所代替标准的历次版本发布情况为：FJ/JQ136—1989;
—FZ/T99010—1993。
TKAoNiiKAca

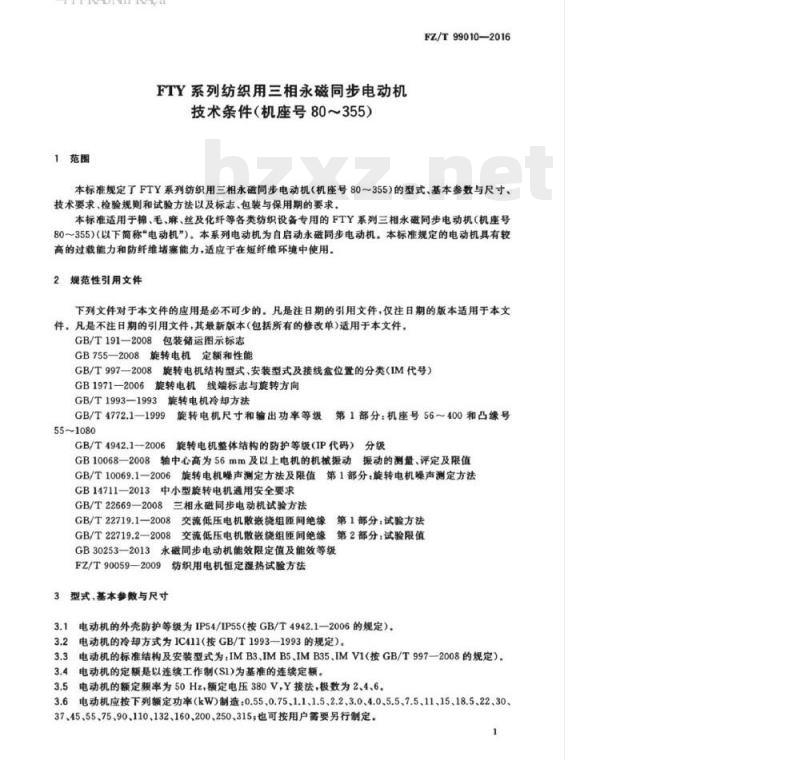

FTY系列纺织用三相永磁同步电动机技术条件（机座号80~355）
1范围
FZ/T99010—2016
本标准规定了FTY系列纺织用三相永磁同步电动机（机座号80～355）的型式、基本参数与尺寸、技术要求、检验规则和试验方法以及标志、包装与保用期的要求。本标准适用于棉、毛、麻、丝及化纤等各类纺织设备专用的FTY系列三相水磁同步电动机（机座号80355)（以下简称“电动机”）。本系列电动机为自启动永磁同步电动机。本标准规定的电动机具有较高的过载能力和防纤维堵寒能力，适应于在短纤维环境中使用，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适活用于本文件：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191-2008包装储运图示标志GB755—2008旋转电机定额和性能GB/T997—2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号）GB1971一2006旋转电机线端标志与旋转方向GB/T1993—1993旋转电机冷却方法旋转电机尺寸和输出功率等级
GB/T4772.1—1999
第1部分：机座号56～400和凸缘号55~1080
6旋转电机整体结构的防护等级（IP代码）分级GB/T494212006
振动的测量、评定及限值
GB10068一2008轴中心高为56mm及以上电机的机械振动GB/T10069.1—2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法GB14711—2013中小型旋转电机通用安全要求GB/T22669—2008三相永磁同步电动机试验方法GB/T22719.1—2008交流低压电机收嵌绕组匝间绝缘第1部分，试验方法
GB/T22719.2—2008交流低压电机散绕组匝间绝缘第2部分：试验限值
GB30253一2013永磁同步电动机能效限定值及能效等级FZ/T90059—2009纺织用电机恒定湿热试验方法3
型式、基本参数与尺寸
3.1电动机的外壳防护等级为IP54/IP55（按GB/T4942.1一2006的规定），电动机的冷却方式为1C411（按GB/T1993一1993的规定）。3.2
3.3电动机的标准结构及安装型式为：IMB3、IMB5、IMB35、IMV1按GB/T997—2008的规定）.3.4电动机的定额是以连续工作制（S1）为基准的连续定额。3.5电动机的额定频率为50Hz，额定电压380V，Y接法，极数为2、4、6。电动机应按下列额定功率(kW)制造：0.55、0.75、1.1、1.5、2.2、3.0、4.0、5.5、7.5、11、15、18.5、22、30、3.6
37、45、55、75、90、110、132、160、200、250、315；也可按用户需要另行制定。1
-TKAONKAca
FZ/T99010—2016
电动机的机座号与转速及功率的对应关系应符合表1的规定。表1
机座号与转速及功率的对应关系转速/(t/min）
机座号
功率/kw
注：字母后的数字代表不同的铁芯长度，也即同一机座号和转速下不同的功率，1000
-rirKAoNiiKAca
3.8电动机尺寸及公差www.bzxz.net
FZ/T99010—2016
3.8.1电动机的安装尺寸及其公差应符合图1～图4及表2~表5的规定，外形尺寸应不大于图1~图4及表2～表5的规定，也可按与用户的协议生产。-KAoNKAca
机座号80~90
提细消
机座号106-132
机座带底脚
机座带底脚
积座号160-356
端盖上无凸缘的电动机
端整上无凸缘的电动机
极润编
极服值修
机座号80-386
能消垫
经置皮
单位为毫米
FZ/T99010—2016
-KAoNiiKAca
的提保售股对座号8为（），买余为（专）★美无的位量成会量以的护的验就为基准R中
表2（续）
模照满型
坐量量
单位为毫米
FZ/T99010-2016
-KAoNiiKAca
F座号80-90
嘉本尺
施术尺
品术兴
座号100132
机座带底脚
机座带底脚
西本民中
K座9160-280
端盖上有凸继（带通孔）的电动机端盖上有凸缘（带通孔）的电动机代中及院
西车民中
#医量
检量公理
邢本民社
高术民十
新车民社
执路号80~200
#服锁
微置室公营
新车只社
教座号725-280
单位为毫米
FZ/T99010—2016
海林生
n0: 00
国服德能对机座号（），象为（）a
了，S我的收量室公整认能待的统为基准，PR为最大极里准
是为含降配合医至轴持离的逐高，0.05
表3（续）
企置室会站
600550±0.022660
单位为毫米
510370
560580410
645530
FZ/T99010—2016
乳座号80-90
福本版
#医银
4电e.009
新事民
服医#养
机东号100-132
机座号160-200
座号80-90
图3机座不带底脚端盖上有凸缘（带通孔）的电动机表4
现服银
机摩不带庭脚端蒸上有凸终（带通孔）的电动机安R中及会型
新本只社
下事民社
微售护
##银务
高本尺社
#服银
然量*
机座号100-200
心#礼e
执座号225-280
单位为意来
FZ/T 99010—2016
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
