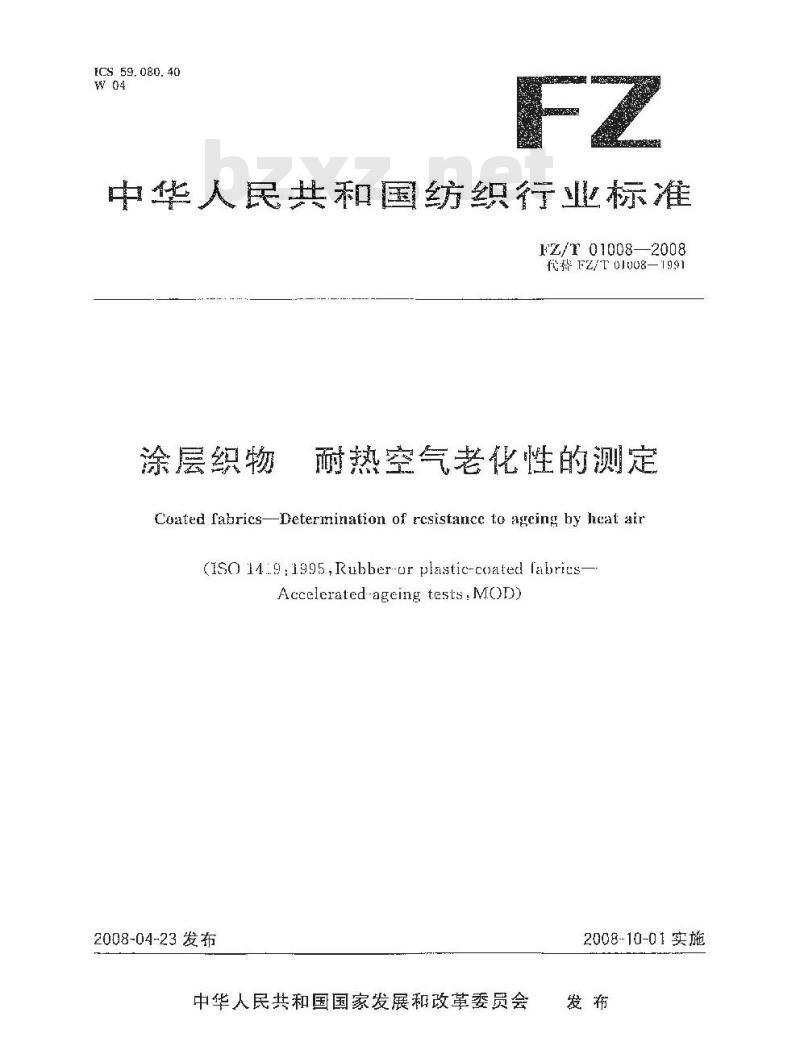

【纺织行业标准(FZ)】 涂层织物耐热空气老化性的测定

ICS 59. 080. 40
中华人民共和国纺织行业标准
FZ/T01008—2008
代举FZ/T01008-1991
涂层织物
耐热空气老化性的测定
Coated fabrics-Determination of rcsistance to agcing by leat air(1S0 14.9:1995,Rubber-0r plastic-coated Tabrius-Accelerated-ageing tests:MOD)2008-04-23发布
中华人民共和国国家发展和改革委员会2008-10-01实施
唱华人民北和医药织
行业标推
耐热空气老化性的测定
涂层织物
FZ/T 0:028—2C08
中国标理国版社出版发行
北武复兴门外三第河北街1G号
解微编码：100045bzxZ.net
网ll. spc. nei, cr
电话：68523926
6817518
国标维出版托泰皇印刷印刷
各池新华书店经销
非非×120
2058年E第一版
印张0.5
学数于宇
2005年6 月第一次印制
手5号：155066-2-18918
定价1C.0℃
士本社发行中心调换
如有的装艺请
版权专有慢权必究
举报电话：（010)68533533
本标准擎改采用TS01419：1555称胶或塑料涤层织费加速老化试验》。本标准根握1SO1419：1995重新起草，与ISO1415：195的宝要差异为：1．标准名称作了够改；
2.范围内窄增加了适用于各类涂层织物；3.别除了测定单位面积涂层质质的相关条款；4.增加了计算公式（2)；
F7/T01C08-2008
5.方法B、方法C和方法D增加了“可根据需要或实卖双方协议确定老化时间”。本标雅代警1Z/T010081991《涂层织物热客速老化试验方法》，本标准对F7/下01008—1991作了以下主要技术修订：1.增加了方法和方法D.扩大了适用范闻；2．增加了计第公武(2)：
3.制除了试验和生产的时间闻；删除了方法人中C值定的步骤，给了条注；4
5.方法B的老花温度简化为70℃一档。会标推山中国纺织工业协会提服今标雅全国纺织品标准化技术委员会感码分会（SAC/TC20)/SC1)归I1。本标雅起草单位：中幼标（京)检验认证中心有限公司杭州天命业集州有限公司。本标雅主要起卓人：撕赖、主奇伟。本标所下1S91年首饮发布，本次为等1次修订。SS31
1范围
涂层织物
耐热空气老化性的测定
求标规定了诞过而述老化来测定徐层织物州循变批的科方法。本标准适用子各类涂层织物。吨2现范性引用文件
下列文件中的条款通过耀的引用而戏为本标雅的条款。的修改单（不包托谢误前
器必修订版拍习
好否可使用这些文件版本
CB 6529纺织品的调湿和
3方法A
3.1通则
卫吸途层织物的
作为白然婆
.PVC涂，
受影响均程度现于涂层的组
发物的损尖，然康是涂层的所障3.2效器
3.2.1过风烘着，有数慢的空气
流道：应配有恒便试样殊
相对凝度下。这虚适的位留
与试样接触之而，属操找上规定道成辅射。在烘箱晟
率内不膜
老排的城样间距至少菜
F7./T 01008---2008
属注记期的引件，实随后所强
适用于本标雅懿而，鼓励据本温达成协议的齐方征究双新版适用本标准。
气为都次
激度下，
胜，这游对层惯能没成不获影响：法通过将试群黎了简温下加谢滩商
来用适有的方教控制和测宠空
有慎距装避，式群保持雅所避的髓配有鼠度测定景置，导人的密气有遵！了器行摩殿，避免对试样接超过箱覆效穿积的心%，乖面
m，该释与跳籍内壁随距至少为50m号姚缩温度应保持在℃。
3.2.2混度计，或其他监校烘覆度的温遗显点数置。3.2.3天乎,精确至0.001
3.3试举制备
在距离布边至少50mm处随机地模晶上前取三个减样，每个试样心寸为100cm±1rm2，3.4调湿和质测定
按GH6529的规定对试样调显平衡后，称取每个试样的所欧，新确至0.001g，记为m3.5程序
烘缩预热室试验湿度10℃1:1℃后，将调腿租称假后的试样放人烘箱内，试样不变张力，且两面均暴露在然空气中。16 h后从烘箱中取出试样。按3.4重新对试样进行调显：称微并记录择个试样的质提，精研至（.C0]5，记为m。3.6结果表达
式(1)或式(2)计算每个减样伤涂层质量损失率，以百分率(为)表示：m-mzx-
FZ/T01008—2008
试中;
—mm2 ×100%
涤层质整损失平（涂层损失用涂层质置的百分率），%：涂层质匪损失率（层损失占涂层织物质量的百分率），光：老化前式样质准，单位为克（g)：老化后滋样质凰，单为克（）：除原质股与试教总质阅的比（C一涂层单位而积质抵/试样单位而积总质试）注：值叫山制浩商热供，或前过剥郊涂层法测延挑得以三个试样测成结果的算术平均作为样品的试验结果精独至小数点后一位。3.7试验援背
试验骏报任创据下列内窄：
）说明试验是按照本标准方法A进行的：样届的详撕述：
谢湿大
d）输个试群的质最损失率及其逆均值；征何偏离本标非的细节及试验中的异常现象。4方法3--通用方法
4.1通则
老化试验是使减样然解心定高温利人力下的空气中，然后与对涂层织物的性能进行测定。雅试验中，氧气液度较很，谐纸化退避，期氮气本可能很快地扩数迎涂层为保证均期氧化。医此，对于除层较障品，便用不与送可能得期错读的集刘单露婴，司建长港化时间使共均勾氧化4.2仪器
4.2.1道风烘箱，除另存规定外，温度保持在70C=1℃，其他好3.2.1所述。4.2.2温度计，或其供监控烘筑温的温度示装置。4.3试
试样的数量及尺山老化后带嫩的物理试验决定，在距离布边至少50mm处取样。程2：延议老化后的辑一种对比试验的战群数放至少5个，4.1程序
烘箱预热态试验所臀温度，将试样改人排箱内，试样不受张力，目两而均馨解在热空气中。确保烘箱中的抵力不超过大联力。不固品种的试样不能同时丁同一烘箱同时进行老化，以防止硫或抗氧化剂称。
终过168h（7天）或335h(14天），或其倍数，将试样从烘箱准取用：按GB6529的规定对试样调湿
也前据游要或供船双方协设研楚老化时。4. 5性能测定
尽用适宜的试验方法和比较材将老化前后的性能变化。4.6试验报告
试验报件包帮下列内容：
a）说明试验是按照标准方法B进的：h）样品的详细抛谢：
）调湿大气：
按4.5进行评定的果：
老化时间：
任何偏离本标崩的细节及试验中的异常现象。5方法C——热带条件下的试验
5.1通则
F2/T01008—2008
湿度和度对某些聚合物材料有显影响。在些应用中，较商的鼠度常伴渐着较商的凝，当这种极端条件可能存在时，更宜将材料器密在高湿高温下试验。本老化试验在规时间内，将涂层试样暴髂在相对湿度至少为95%，温度为70它的空气环境下。在特殊性流下，可以选用适宜的仙相对湿度、温度和老化时间。本试验不用于材料在使用中持续没在水中的削况。5.2俊器
5.2.1适风烘箱，除另有规定外，温度保持在70℃主℃，机对频应少为95%，提他如3.%所游不应采用向烘箱内注人71\C以上的蒸汽达到所锯矩对龈疫的方式。5.2.2温度计,或其他监控烘箱温度显示的装督。5.2.3湿度计，监挖实际相对湿度。5.3试样
试样的数及尺寸应用老化质篇做的物理试验决定，在距离狗边50mm外取样.注3：建议老书后对比试验所选试释的数盘至少5个.5.4程序
将排箱买热牵70℃士1℃，对避避至少为95%。将试排放人跳箱内，试样不受张力，比两面暴露在热空气中。确保烘箱中的压力不超过人气力，不品种的抵样不能间时避于间烘箱问时逃行老化，以防止硫或抗氢化剂源移。经过168（7天或33G4天），或其倍数，将试样从挑第中股出，按G6525前规对试样逃行调湿平惩。
追可根据留要或供据双打协议确定老化附间。5. 5 性能测定
采用适亢的试验方法测定而比较材滩老化前后的能安化，5.6试验报告
试验报告包拆下列内容：
a）说明试验是按照本际准方法（行作：b)
样品的详细描选；
c）调人气：
按5,5进行许定的结果；
）老化时涧：
狂任何偏离本标准的细节及验中的界常现象。6方法 I——对硝化纤维案类涂层的老化试验6. 1通则
与PVC涂层织物的情况相似，硝化纤维案类涂层织物可能会底于挥发损失增剂，这将对涂愿的柔划性产生负作用，此类产品主要是最终使用的产品，要求在产品措接部位具有长期的柔划性。本方法试图模拟和抑速案韧性的老化情况，因此最终结果侦月目测的方法丽不是测定淇质微损失F7/T 01008—2008
6.2仪露
6. 2. 1 三个臂, :50 mm× 25 mm6.2.2三个-渐的软术察，型至试管.6.2.3道风烘符，除必有规定外，说度负持在70℃±1℃，其追如3.2.1所述。6.3试样润备
剪取至含试，寸为150mm×75mm，准离布边至少50mm处派样，且在样品的宽度方向上最样刊研尽可能均等。个诚样的长度方间均平行了样品的纵向，或者沟单行于样品的横司。它，程序
将淤法制外，沿试群长方间将其将退，滤人试留内。将十净的欲术塞轻经地塞住每个试管口，将具效人到排新内，保持准70%-1℃。恒湿兴持168h（7天折将试管从姚箱中取，可将试样从试贺中收比，按B6529的规定对试样调趾。仍在标雅火代下，将涂层韧外，用手指沿试样长度方向用力折出折痕，检查试样并记录涂层是否有裂缝。
也市限据游要或供磐双方协议确定老化时间6.5试验报告
就验眼牛包据烈内容：
说必试验是按照本标非方法就行的；5
详品的洋组措述；
（）老化附间；
调最人：
试性长方向为织向或横向，地节察绚涂层出现裂缝任何偏离本标准的纠节及说验中能异需现象版权专有侵权必究
书号:155065 2-18818
FZ/T 01008-2008
定价：
800200112
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
