【JT交通运输标准】 客车线束用波纹管技术条件

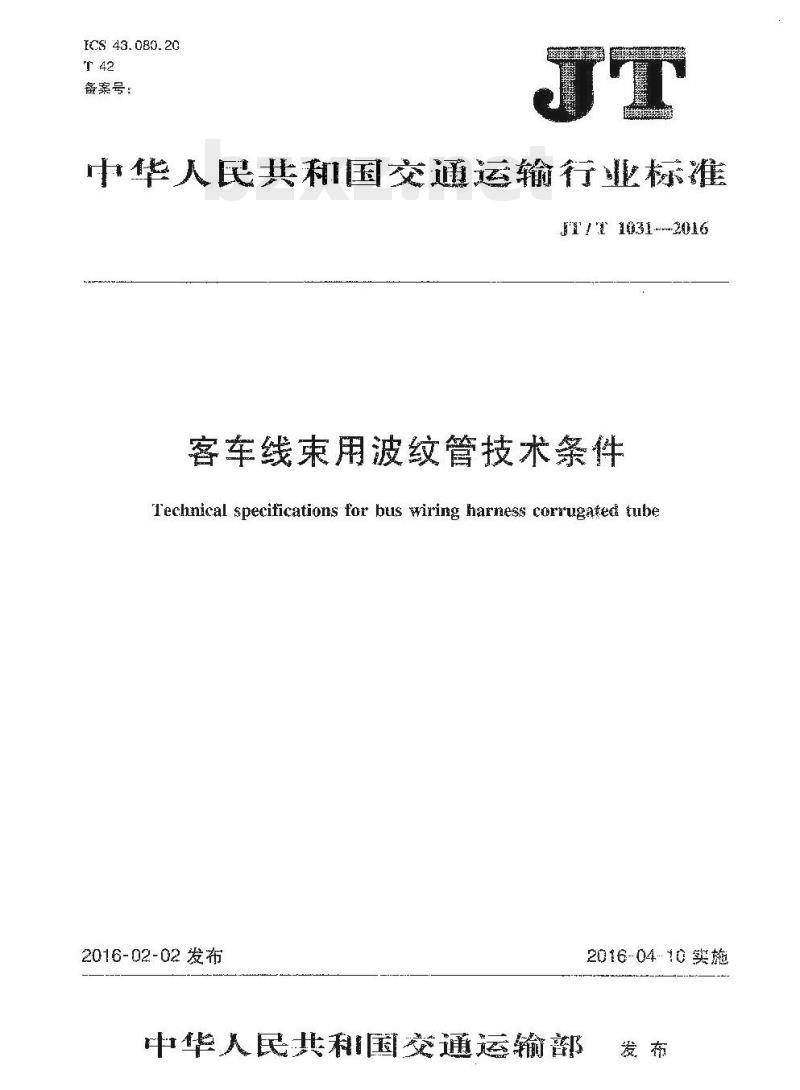

ICS 43. 0B0. 20
备案号：
中华人民共和国交通运输行业标准11 1031--2016
客车线束用波纹管技术条件
Technical specifications for bus wiring harness cor'ugated tube2016-02-02 发布
中华人民共科国美通运输部
2016-0410实

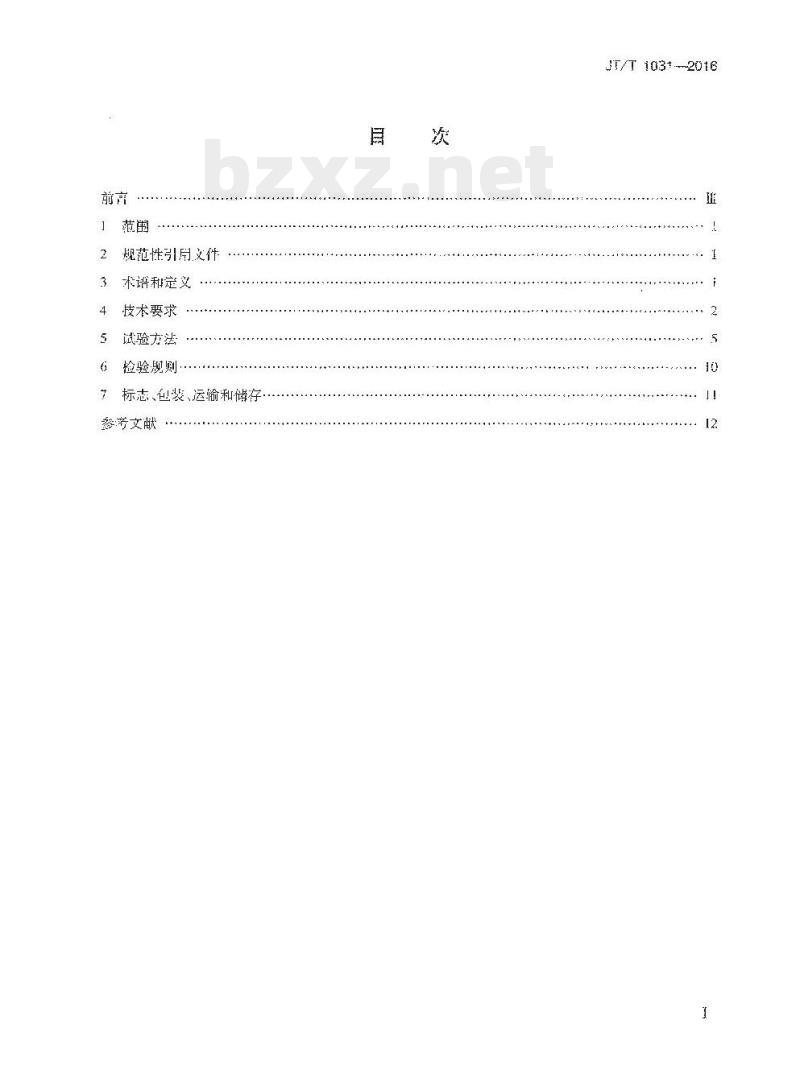

规范性引同文件
术语和定义
技术要求
试验方法
检验则
标志、色装、运输愉和储存
参芳文献
JI/T 103t-2016

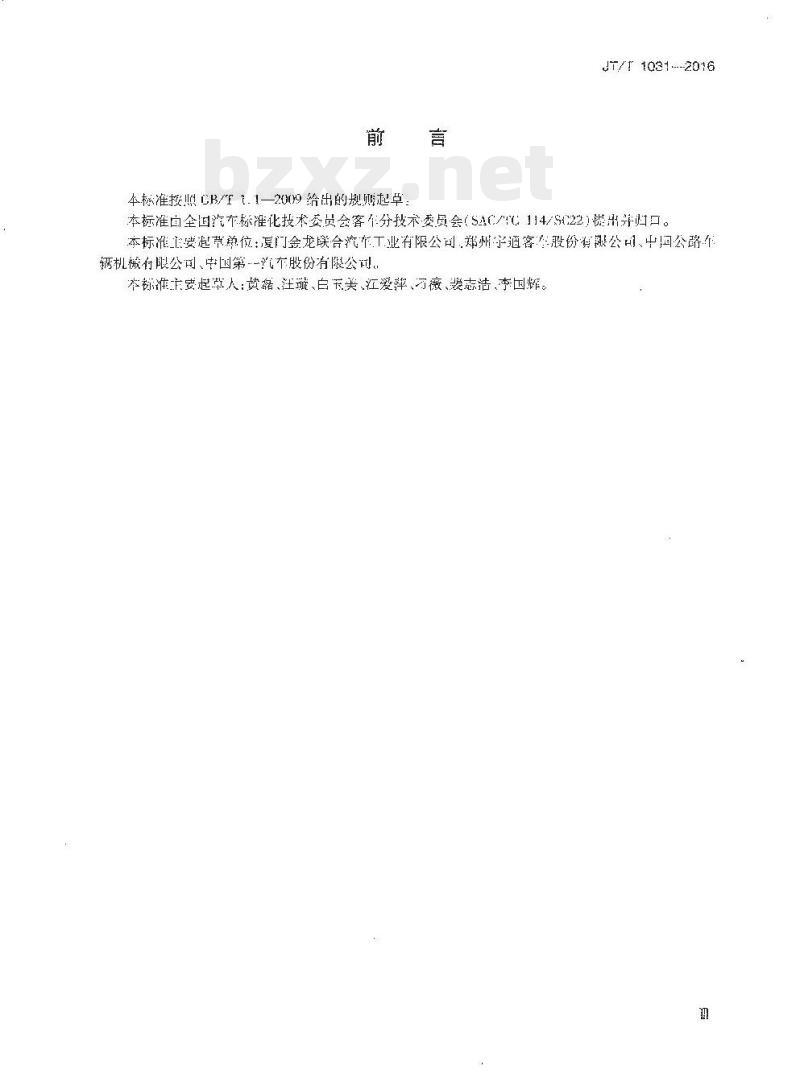

本核准按心B1—2009给出的规赠起草言
JT/ 1031---2016
本标准白全回汽车标准化技术委员会客个分技术委员会（SAC\C114/S22)提出并妇口。本标准工要起常单位：厦门金龙联合汽车工业有限公司、郑州字通客学股份有限公司、中润公路个铟机械有限公司、中国第·汽车股份有限公司.本标准于安起毕人：黄露、注璇、白玉美、江爱萍、河薇、髪志洁、李国耀。1范围

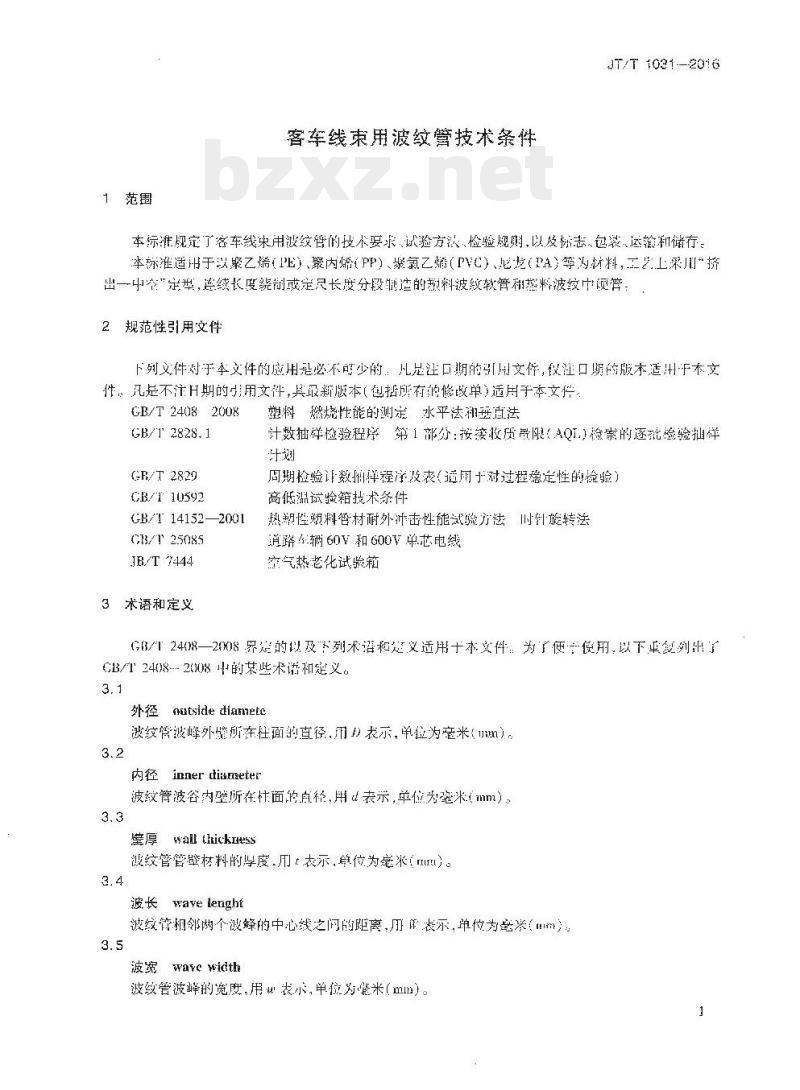

客车线束用波纹管技术条件
JT/T1031--2016
本标准规宝了客车线束用波纹智的技不术要求，试验方法，检验现期，以及标志，每袋，送翰和储存本标准适用于以聚乙烯（PE）、聚内烯（PP）聚氯乙烯（PVC）龙龙（PA）等为材料，工2:上采川挤出一中冷“定型，遵续长度缇制或定尺长度分段制造的教料波纹教管利兹料波纹中硬管：：2规范性引用文件
下列义件对于本文件的应用是必不可少的：凡足注口期的引用文件，仪注口期的版本适剂于本文件，凡是不注H期的用文件，其最新版本（包括所有的修单)适用于本文件：6B/T 2408 2008
GB/1 2828. 1
GF/T 2829
CB/T 10592
GB/T14152—2001
GB/T 25085
JR/T 7444
3术语和定义
塑料燃烧性能的测定，水平法和垂尚法计数抽样检验程序第1部分：按接妆质晟限（AQL)检紫的逐批检验拙样计划
周期检验诈数拍详程净及表（适用于对过程稳定性的检验）高低温试验箱技术条件
热塑性塑料管材耐外冲击性能试验方法耐针旋转法道路尔辆60V和600V单芯电线
空气热老化试验箱
GB/2408一2008界定的以及\下列术语和延义适用十本文件：为使一使用，以下单复列出了CB/T2408…2008中的某些术语和定义。3.1
外径nutside diametc
波纹管波峰外障所在在面的直径，用』表示，单位为毫米（m）：3.2
内径 inner tiumeter
波纹管波谷内壁所在杜面的自径，用d表示，单位为米（mm）3.3
莹厚wall titickuess
波纹管管壁材料的厚度.用：表示，单位为毫米（mut）。3.4
波长wave lenght
波纹管相邻两个波蜂的中心线之问的距离，证表示，单位为意举（m）3.5
波wavewictth
波纹管波峰的宽度，用表示，单位为叠米（mm）。JT/T 1031—2018
偏差Limaideyiadin
实际尺可与基本尺寸的差值,出AD,Ad 我示3.7
余焰 afterfliame
引燃源移琴后，在规突条件下材料的持缀火烯。[GB/T 2408208,定义 3. 1
余焰时间ailerilametine
余焰持续的时间。
GB/ 2408---2008 ,义 3.2]
余辉 ailerglow
在火焰终心后，齐没有产火长
，移去引燃源后，在规定验下，树料的持续烯光：GB/T2408—2008.定.3
余辉时间
aftergiowme
余辉持续的时间：
: GR/T 2408—2008
true igpadrate
真实冲击率
，整批产品进育
在波纹智抗冲击试
分数表示。
4技术要求
4.1一般要求
4.1.1外观
能性性素因发
总数除以滤击数部为真实冲志率，以波纹管应波形清晰、完整，光滑。无明壶料摄势戏然链淋应有隋体破裂、孔眼、气泡、裂！1、硬块及影响便川的划伤，内壁波浪向成光滑，平整、无毛刺。并口波纹管要求破凹整齐，被口边不能垂叠，裁断波纹管耍求自被峰处裁断
温度等级
波纹管按T作温度范南可分为A,B、C.I、E.I、七个等级,见表！表1
F华温度
- 40 ~ 105
- 40 ~ 125
波纹管温度等级
- 40 ~ 135
- 40 ~ 150
-40 -.170
单为摄无度
- 40 - 200
-.40 -210
4.1.3颜色
JI/T 1031 --2016
如儿特殊要求.费通波纹管外观为你：男有-此特殊颜色波纹管用于特殊用途：色被纹管用于与整个电源正极遥接的电缆，橙色波纹管门新能源车辆的离压电缆。4.1.4结构
波纹管按波形构可分为普通、超平型等，每常规结构形式的波纹管有升口和闭口两种，4.1.5尺寸规格
4.1.5.1普通波纹管
4.1.5.1.1萨通波纹形状
普涵波纹管形状如图1所示
说明：
外径：
-内径；
4.1.5.1. 2普通波纹管尺规
普逛波纹管尽规格见
公称肯行
单位为意米
图 1 普通波纹管升
普通流纹管尺寸
3. ± 0.
10.0 ±0. 3
12. 0 ±0. 3
13. 0 ± [01. 3
14. 0 ±0.3
10. 0 ±0. 3
11. 0 ±0.3
12. 6 ±0. 3
15. 6 ±0. 3
16.0 ±0. 3
18.0±0.3
益为密求
JT/T 1031-2016
公称直径
4.1.5.2超平波纹臀
4.1.5.2.1超平波纹管形状
超平被纹管形状如图2所系。
说明：
外径；
内径：
---厚;
波长！
被宽。
4.1.5.2.2超平波纹管尺寸规格
超平波纹智尺寸规格见表3。
表2（续）
15.0±0.3
17.0±0. 4
22. 0 =0. 4
23.0 -0.4
26.0 =0. 4
29. 0 = 0. 4
37.0 ±0.5
50.0 .0.5
图超平波纹管形状
18. 6 ±0. 3
20. 8 ± 0. 4
23. 6 ±0. 4
25. 3 = 0. 4
30. 9 ±0. 4
33. 6 =0. 4
39. 8 =0. 4
42. 3 ± 0. 5
55. 3 ±:0. 5
单位为烹米
性能要求
公称立径
表3超乎波纹管尺寸规格
6.0 ±0. 4
7.0 ±0.4
10.0±0.4
12.0±0.4
14.0±0.4
16. 0 ± 0. 4
15.0±0.4
20. 0 ±0. 4
22. 0 ± 0. 4
23. 0 ± 0. 4
24.U ±0.4
25.0±0.4
30.0±0. 4
35.0±0,4
7.8 ±0.3
12.7 ±0.4
13. 0 ± 0. 4
15.7 ± 0. 4
18.5 ±0.4
20.5 ±0. 4
22. 0 ± 0. 4
24. 15 ±0. 4
26.1 ±0.4
28. 5 ± 0. 4
28.3 ±0.4
30.? ±0.4
35. 0 ±0. 4
40. 05 ±0. 4
0. 27 ±0. 1
0.27 -1.0. 1
6. 27 ±3. 1
0. 27 ± 0. 1
0.30 ±0.1
0.30 ±0. 1
0. 30 ±0. 3
0.30±0.1
0. 30 ±0. 1
0. 35 ±0. 3
0. 35 ±0. 1
0. 35 ±0. 2
0. 35 ±0. 2
0. 35 ±0. 2
0.40 ±0. 1
0.40 ±0.
2.R 1.0.1
3.5 ±0.1
3.5 ±0.1
4.0 ±0. 1
4.3 ±0.1
4.3 ±0.4
5.5 ± 0.
5.5 ±0. :
5. 0 ±0. 1
5.3 ±0.1
5.3 ±价.
4.2.1按照5.2抗冲击试验要求,波纹管真实冲击率般大允许为10%：。JT/T 1031--2016
单位为衰米
0.7 ±0.1
1.* ±0.
1. 4 ±0. 1
1.5 ±0. 1
1.5 ±0.1
1.5 ±0.1
1.6 ±0.1
1.6 ±0.1
1.7 上们. 1
1.7 ±0. 1
1.9 ±0.1
1. 9 ±0.1
1.7 ±0.1
2.2 ±0.1
2.5 ±0.1
4.2.2按照5.3滑动掌擦试验要求，波纹管安装成取出后，电线束的绝缘层，不应有划衰或其他损者，4.2.3
按照5.4热变形战验婴求，波纹管的最大热变彤率小于或等于10%：4.2.4按照5.5热老化，热时效试验要求，波纹管不应出现裂纹利断裂4.2.5按照5.6低温考曲试验要求，波纹管不应出现裂纹和断裂4.2.6按照5.7阻燃试验要求.波效管趾燃等级应达到V-0皱。4.2.7
按照5.8抗化学试剂试验婴求，波纹管不应出现裂痕、化现象或其他表面变形状况，5试验方法
5.1试验环境与状态调节
试祥状态的调整与试验的标准环境：姐无特殊要索，测试前所有试样应征温度23℃+3汇，相对度45%~55%的环境下至小放置24h5.2抗冲击试验
5.2.1原理
以规定质量和尺寸的落锤从规庭高度押击试验样品规定的部位，即可测出该批产品的真实冲JT/T 1031-2016
5.2.2试验设备
5.2.2.1落钒冲击试验机
5.2.2.1.1工机架和导轨
主机架租导轨成符合CB/T14152—2001中4.1.1的规定：5.2.2.1.2落锯
落谨质量1k，应符合CB/T14152—2001中4.1.2的规定：5.2.2.1.3试样支架
试样支架应符合G8/T14152—2001中4.1.3的现楚。5.2.2.1.4释敲装暨
疼效装置可使落钙从2的商度落下纯高度提陷离能麟止若锤二次冲击的表置，落锤回姚博载应送证减e5.2.3试样
5.2.3. 1诚样制备
试样应从批或连续寨”的培材中際清洁、无横价。
5.2.3.2试样长度
试样长度为200mm10gm。
表面齿商度，籍确到0n。应具有防取切制而成，其切割端材的轴线垂直，切端应的
5.2.3.3试样标线
外径大了40mm的样餐沿其共长度舞山等距离标线，并顺序编号，新为！标线2等不同外径的管材，试样逛线的数见装4。外径小丁外
5.2.3.4试样数量
函线数
40mm的管材，每个战只薄次冲击：S
试祥数
冲所总藏
冲士破环数
试验所需试样数量以冲山总数为62次来确定.对于不同外格管材试样的数量见表4。5.2.4状态调节
5.2.4.1试样应在20℃+2℃的水浴中最少15mi或空气浴中最少min逊行状态谢节，5.2.4.2状态调节后，试样应从空气浴中取出105内或从水浴中墩出20、内究成试验：如朱超过此司间间履，应将试样立即放固预处理装置，最少进行5mm的再处理。者试样状态调节温度为20%±2！试验环境温度为20%±5℃，试样从取出至试验先毕的时问可放宽笔60+5.2.5试验步骤
5.2.5.1外小于或等于40mm的试样，每个试样只最受一次冲请。5.2.5.2外径大于40mm的试样在进行冲击试验时，首先使落捶冲击在1号标线上，着试伴未生裂6
JT/T1081--2016
纹、裂整戏试样破格，按5.2.4.2的规，再对2号标线进行冲击，直节试样破环感全标线影冲正欢
5.2.5.3逐个对试伴进行冲出，直至取得判定结渠，5.3滑动摩擦试验
5.3.1试验步骤
5.3.1.1安装摩擦试验
5.3.1.1.1将700mm长、线径为0.75mm2的电线束两端固定在：-个间拍支架点尚，电线束衔250um采绝缘胶带环绕包裹：取：段510mm长的波纹臂，确保电线束的直径为波效管内径的（80±5）%：模拟波纹管畏配试验，将波纹管从电线束的一端升始安装，安装波纹管的时间2：内完成，安装后波发
2替包表2 最卡淡疫体对电线束的要尿进在推高,拉较管包裹佳电线束中部。
我束的绝缘展是有划痕或其他
，检查
5.3.1.2取出摩擦试验
缘径.75mm的中线求两端固定
5.3.1.2.1将700mm长，
距支架上面，电绒衔
20采用绝给胶带环的是最一—长的设较目，电量m括缓为波较管内程的（80+5)%然后将波纹管缓慢地囊上中环
何损伤。
模拟取出波教管戴验：
5.3.1.2.2
的绝缘层是否有对浓或与他异。将波塞
额保毛线束及波纹管均无
注意波纹管套人过程十
以1m/s更度迷拉山检查电绒束
尿性糖素
热变形试验
试验方法
取长度为管外径12的闲波纹管试样，波纹管按照温度等覆进露分类，并在装5所示湿度下的试验箱加热24h，试箱魔符合JB/T7444的埋熟24h益，暴23*℃+2和相对湿度45%~55%的环境下对试样品进不少30mim的存载坏超进行验。
热变形温度
5.4.2检测要求
120 ±3
14] ± 3
热变形温度分类表免费标准下载网bzxz
150 ± 3
165 ± 3
185±3
215 -3
255 ± 3
化用精度为0.02mm 的鼠其测侵试验前后波纹管的内径值.然后采用式(1)计算最尺变形率d
×100%
武中:Ad变形率：
t,一一高温前内径,单位为毫米(mm）;—高滞唐内径,单位为毫来(mm）。(1)
JT/T 1031—2016
5.5热老化、热时效试验
5.5.1试验方法
5.5.1.1热老化试验
取380m长的闭口波纹管30段，在23：±2和机对湿度45%：~55%的环境下对测试样品进行30mm的存放，波绞管参照4.1.2温度等级进行分类.开在表6所示温度下分别做3000起的热老化试验，试验箱应符合JB/T744的规定。5.5.1.2热时效试验
取380mm长的闲叫波效管30搬，在23C±2C和相对湿度45%~55%的环境下对测试样品进行30mim的存放，被纹管参照4.1.2激度等级进行分炎，并在表6所示温度下分别做对应时间的热时效试验，试验箱应合JB/T744A的规定。表6热老化、热时效试验温度及对应试验时间分类
热老化湖度
热考化试验时间
热时效祀度
热时效试验时间
检测规则
105 ± 3
125 ± 3
125 ± 3
135 ±3
150 #3
1501 ±3
175 :3
170 #3
190 +3
200) ± 3
240 ±3
试验盾逊样础是否出现脆化和粉化,在准温下以最小1瀚的逸度将试验后的样品在直径为4倍波纹管内经的轴两圈，目测样品晟否出现裂纹科断裂5.6 低温弯曲试验
5.6.1试验方法
取长度为管外径12倍的闭口被纹偿试样3个，试样里面人电线束中线束的百径约为波纹管内径的（80=5)%。在-40℃±3欠条件下冷试样不少于24h后，将试伴最出,在常温下以最小1/105的速度将试验后的样品绕在直经为4倍波纹管内轻的轴上两圈，所使用试验箱证符合CB/T10592的规定：5.6.2检验方法
试验过后，引测样品是否山现裂纹和断裂。5.7 阻燃试验
5.7.1试验设备
战验设备组成成符合B/T2408—2008中第6章的规定。8
5.7.2试验样品
JT/T 1031-2016
副条20根长为123mm±5mm，宽13mm±0.5rrrm的条状试样：玻5根一组,共两组条状试样边行试验。
5.7.3试验方法
5.7.3.1状态调节
按CB/T2408--2008中9.1的规定对两组试样进行两种条件处现：5.7.3.2试验步骤
零用固定爽具夹任试样工端6xI的良度.纵辑托直，使试样底端距水平属（该棕层应为100%的脱脂棉制成)300mm±10mm,棉层厚度未经止实，其尺寸近似50mm×50mm×mm最大质量为0.08g（试验设备死G8/T2408—2008中图3）试验步骤按G3/T24082008中9.2规定进行灿渠波纹管长间缓慢燃烧，婴求在试骚计时20min时中止试验：5.7.4计算
出两种条件处理的各5根试拦，采用式(2)算该纠的总余焰时间t：(t: +r)
武中：t-《总的余焰耐尚，单位为秒（s）：1，一一第：个诚样的第个余焰时间，单位为秒（\)；-第：个试样的第二.个余焰时间.单位为秒（s)，5.7.5分级
按照CB/T2408一2008中9.4规定的分级方法，根据试样的状况，按表7所求的判据，把材料分为V-0,-1和-2级。
阻燃分级表格
单个试样尔烯间（和）
征状态调节的一组试样总的余竭间第一施所火焰后单个试样的余焰加上余辉时间（，+均）余始和（或）余辉是否费延至火具灭焰颗粉或滴落物是古张燃棉妆5.8抗化学试剂试验
谁备：只抗化学侵蚀的唢雾器，注人带要用于检验的试剂，取3&0m长的闭引波纹管正点效翼将试剂喷洒在波管的表南，完毕后接表8中断列温度放置20h，使喷洒试剂活十，所使用试验箱应符合JB/T7444的规定：将试验后的样品统在直径为4倍波纹管内径的轨上两圈，案温存放30min斤，对波纹管进行目测，检查表面是否有裂报、融化现象或其他表面变形状况。9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
