【JT交通运输标准】 公路桥梁聚氨酯填充式伸缩装置

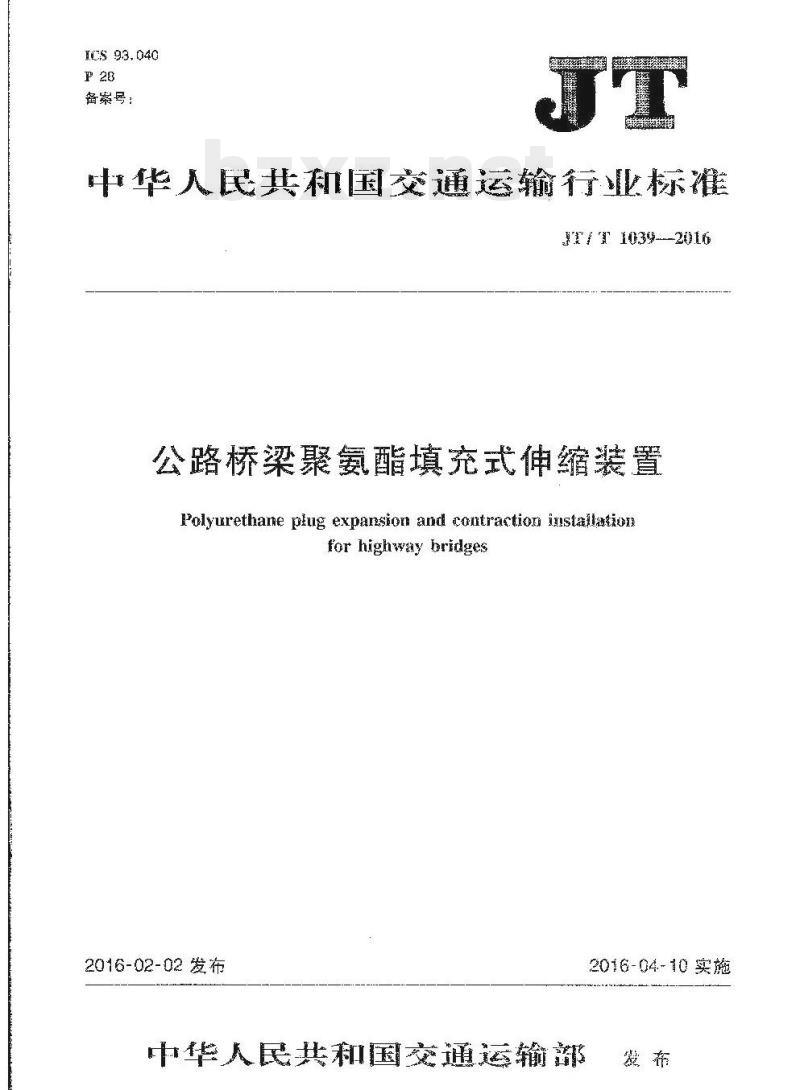

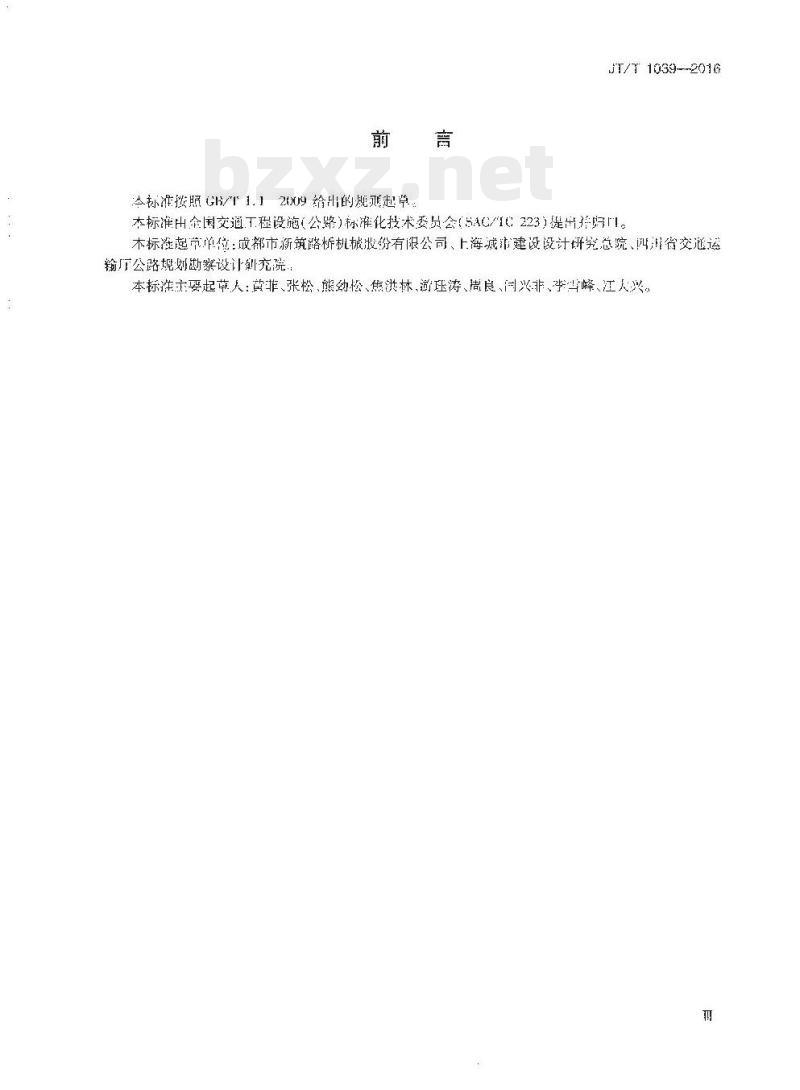

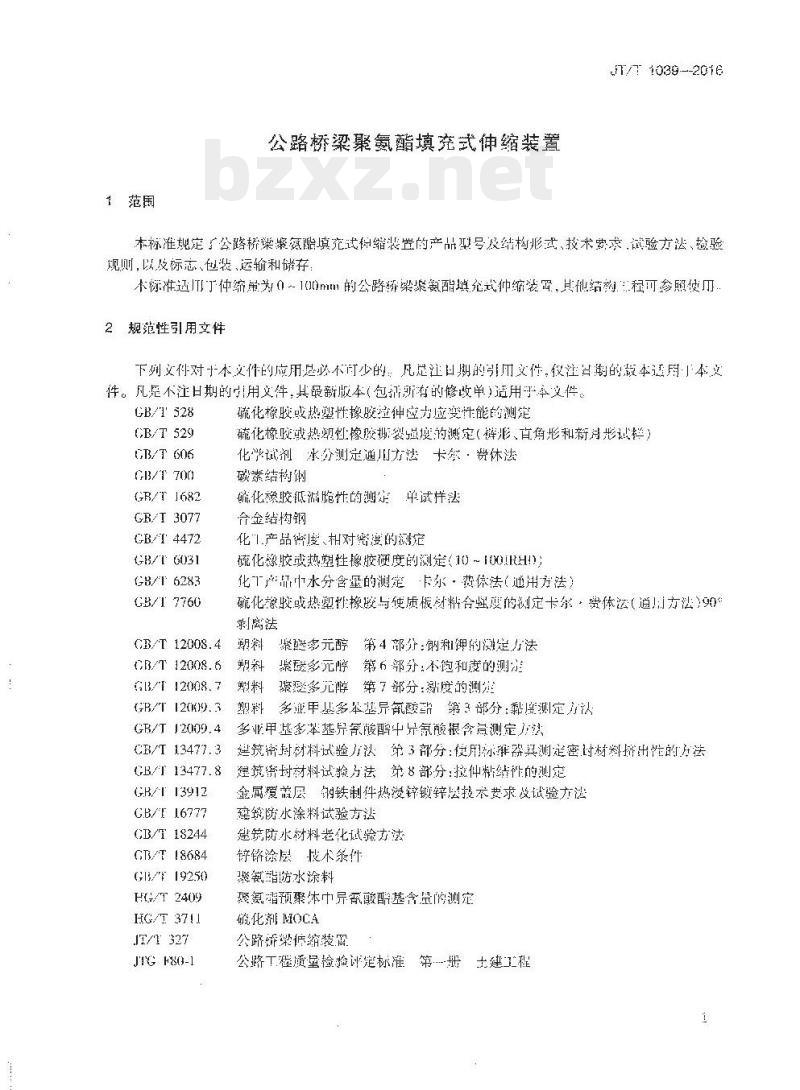

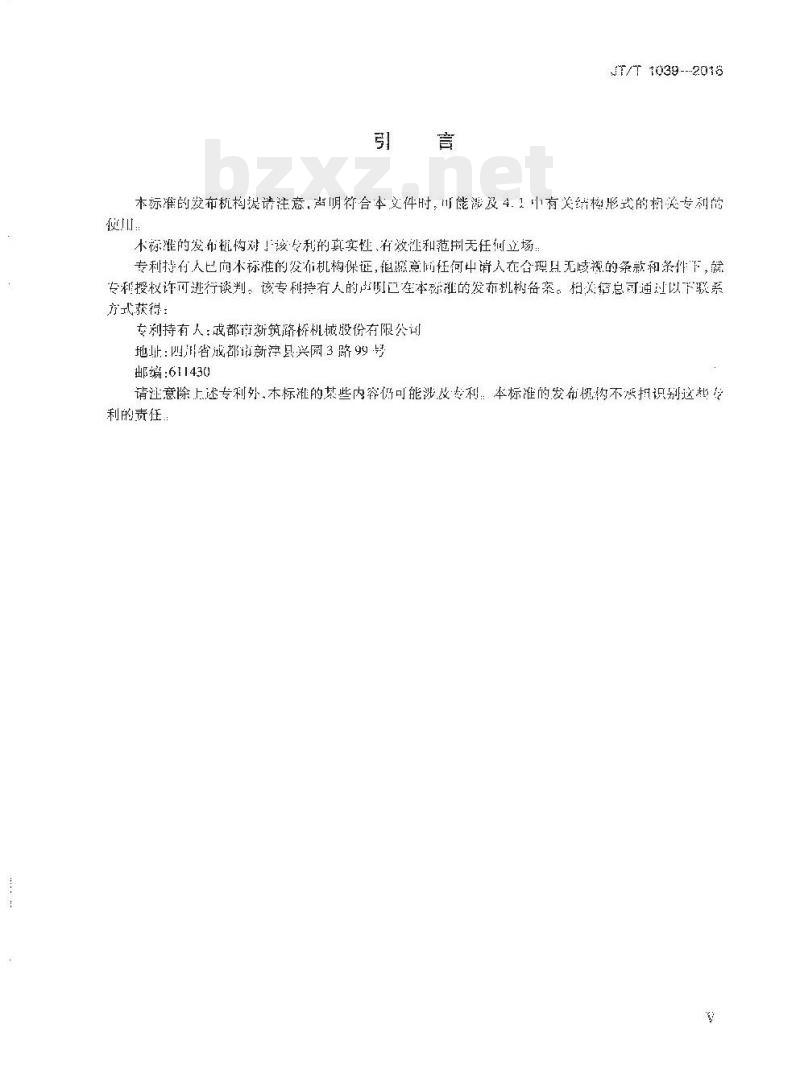

中华人民共和国交通运输部 JT/T 1039—2016 公路桥梁聚氨酯填充式伸缩装置 Polyurethane plug expansion and contraction installation for highway bridges 2016-02-02 发布 2016-04-10 实施 备案号：中华人民共和国交通运输行业标准 引言 本标准按照 GB/T 11.1209 给出的规则起草。 本标准由余国交逾工程设施（公路）标准化技术委员会 (SAG/1C223) 提出并制定。 本标准起草单位：成都市新筑路桥机械股份有限公司、上海市建设设计研究总院、四川省交通运输厅公路规划勘察设计院。 本标准主要起草人：黄菲、张松、熊幼松、焦洪林、浙压涛、周良、间兴非、李雪峰、江人兴。 本标准的发布机构提请注意，声明符合本文件时，相关专利声明的发布机构对该专利的真实性、有效性和范围无任何立场。专利持有人已向本标准的发布机构保证，他愿意在任何申请人在合理、无歧视的条款和条件下，就专利授权许可进行谈判。该专利持有人的信息已在本发布机构备案。相关信息可通过以下联系方式获得。 专利持有人：成都新筑路桥机械股份有限公司 地址：四川省成都市新都县兴园3路99号 邮编：611430 请注意，除上述专利外，本标准的某些内容可能涉及专利，本标准的发布机构不承担识别这些专利的责任。 1 范围 本标准规定了公路桥梁聚氨酯填充式伸缩装置的产品型号及结构形式、技术要求、试验方法、检验规则，以及标志、安装、运输和储存。 本标准适用于桥梁伸缩缝为 100mm 的公路桥梁聚氨酯填充式伸缩装置。其结构可参照使用。 2 规范性引用文件 下列文件对本文件的应用是必不可少的： 凡是注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 凡是不注日期的引用文件，其最新版本适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶应力应变性能的测定 GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（片状、环形和哑铃形试样） GB/T 606 化学试剂 水分测定通用方法 卡尔·费休法 GB/T 700 橡胶 GB/T 1682 硫化橡胶低热脆性的测定（单试样法） GB/T 3077 合金结构钢 GB/T 4472 塑料 GB/T 6031 塑料 GB/T 6283 塑料 GB/T 7760 塑料 GB/T 12008.4 建筑密封材料试验方法 第4部分：使用标准器具测定材料挤出性的方法 GB/T 12008.6 建筑密封材料试验方法 第6部分：使用标准器具测定材料粘结性的方法 GB/T 12008.7 建筑密封材料试验方法 第7部分：使用标准器具测定材料拉伸性能的方法 GB/T 12009.3 建筑防水涂料试验方法 第3部分：使用标准器具测定材料挤出性的方法 GB/T 12009.4 建筑防水涂料试验方法 第4部分：使用标准器具测定材料粘结性的方法 GB/T 13477.3 建筑防水涂料试验方法 第3部分：使用标准器具测定材料挤出性的方法 GB/T 13477.8 建筑防水涂料试验方法 第8部分：使用标准器具测定材料拉伸性能的方法 GB/T 13912 聚氨酯预聚体中异氰酸酯含量的测定 GB/T 16777 聚氨酯预聚体中异氰酸酯含量的测定 GB/T 18244 聚氨酯预聚体中异氰酸酯含量的测定 GB/T 18684 聚氨酯预聚体中异氰酸酯含量的测定 GB/T 19250 聚氨酯预聚体中异氰酸酯含量的测定 HG/T 2409 聚氨酯防水涂料 HG/T 3710 建筑防水涂料老化试验方法 JT/T 327 公路工程质量检验评定标准 第1册 JT/T 1039 公路桥梁聚氨酯填充式伸缩装置 JTG F80-1 金属包覆层钢铁制件热浸锌工艺要求及试验方法 3 术语和定义 下列术语和定义适用于本文件： 3.1 聚氨酯填充式伸缩装置 (Polyurethane plug expansion and contraction installation)：由聚氨酯弹性材料和钢构件组成的填充式伸缩装置。 3.2 聚氨酯伸缩体 (Polyurethane expansion and contraction body)：聚氨酯填充式伸缩装置中能承担拉伸、压缩等变形的聚氨酯弹性材料部分。 3.3 竖向变形 (Vertical deformation) 3.4 稳定元件 (Stabilizing element)：为保证聚氨酯伸缩体在受拉伸、压缩等变形时保持结构形式、型号及规格稳定性而设置的部件。 4 结构形式与规格 4.1 结构形式 聚氨酯填充式伸缩带（以下简称伸缩带）由聚氨酯伸缩体、稳定元件、折叠钢板、锚固螺栓、垫块、盖板等组成。当伸缩带随桥梁纵向变形而产生的变形时，通过伸缩体承担变形。 伸缩带结构组成： 1—聚氨酯伸缩体； 2—稳定元件； 3—锚固螺栓； 4—盖板； 5—垫块； 6—折叠钢板； 7—密封胶； 8—混凝土找平层； 9—桥面铺装层； 10—桥面； 4.2 型号 聚氨酯伸缩体的型号表示：型号为 PUTF，后接伸缩行程（单位为 mm）。 示例：对于伸缩行程 60mm 的聚氨酯桥梁伸缩装置，其型号表示为 PUTF-60。 4.3 规格 伸缩装置规格见下表： | 型号 | L (mm) | B (mm) | H (mm) | D (mm) | | :--- | :--- | :--- | :--- | :--- | | PUTF-10 | 250 | 250 | 60 | 25 | | PUTF-20 | 250 | 250 | 60 | 25 | | PUTF-30 | 250 | 250 | 60 | 25 | | PUTF-40 | 250 | 250 | 60 | 25 | | PUTF-50 | 250 | 250 | 60 | 25 | | PUTF-60 | 250 | 250 | 60 | 25 | | PUTF-70 | 250 | 300 | 60 | 25 | | PUTF-80 | 250 | 350 | 60 | 25 | | PUTF-90 | 250 | 400 | 60 | 25 | | PUTF-100 | 250 | 450 | 60 | 25 | 5 技术要求 5.1 外观 伸缩装置表面平整、无明显孔隙，边缘线条平滑、整齐，颜色均匀、美观。 5.2 材料 5.2.1 聚氨酯伸缩体原材料 聚氨酯伸缩体应采用聚醚多元醇、扩链剂等助剂与异氰酸酯按一定配合比经加成反应聚合而成。主要原材料性能应符合表 2 的要求。 表 2 聚氨酯伸缩体主要原材料性能要求 | 种类 | 检验项目 | 技术要求 | 检验方法 | | :--- | :--- | :--- | :--- | | 聚醚多元醇 | 水分含量 | $le$ 0.05% | 卡尔·费休法 | | | 钾钠离子含量 | $le$ 0.05 mol/kg | - | | | 羟基值 | 94 - 103 | - | | | 纯度 | $ge$ 94% | - | 5.2.2 聚氨酯伸缩体浇注料 聚氨酯伸缩体浇注料以 A、B 两种组分液态浇注料的形式进行分装后出厂。现场安装时将两种组分按一定配比进行充分混合后再进行浇注。A、B 组分性能应符合表 3 的要求。 表 3 聚氨酯伸缩体浇注料 A、B 组分性能要求 | 组分 | 检验项目 | 技术要求 | 检验方法 | | :--- | :--- | :--- | :--- | | A 组分 | 黏度 (25℃) | 5000 - 15000 mPa·s | - | | | 密度 (25℃) | 1.03 $pm$ 0.02 $g/cm^3$ | - | | | NCO 含量 | 10.0 $pm$ 2.0% | - | | B 组分 | 黏度 (25℃) | 500 - 1500 mPa·s | - | | | 水分含量 | $le$ 0.05% | 卡尔·费休法 | | | 羟基值 | 9.0 $pm$ 1.0 mol/kg | - | 5.2.3 聚氨酯伸缩体物理力学性能 聚氨酯伸缩体的物理力学性能应符合表 4 的要求。 表 4 聚氨酯伸缩体物理力学性能要求 | 序号 | 性能项目 | 技术要求 | 检验方法 | | :--- | :--- | :--- | :--- | | 1 | 硬度 (Shore A) | 80 - 90 | - | | 2 | 拉伸强度 | 2.5 - 6.5 MPa | - | | 3 | 断裂伸长率 | 315 $pm$ 50% | - | | 4 | 撕裂强度 | 50 $pm$ 10 N/mm | - | | 5 | 抗老化性能 | 无裂纹 | - | | 6 | 粘结强度 | $ge$ 2.0 N/mm | - | | 7 | 流平性 | 光滑平整 | - | | 8 | 使用寿命 | $ge$ 10 年 | - | 5.2.4 钢材 5.2.4.1 折弯板、盖板材质不低于 Q235B，其性能应符合 GB/T 700 的规定。 5.2.4.2 稳定元件轴和销材质不低于 Q235Q，其性能应符合 GB/T 700 的规定。
