【JT交通运输标准】 内河船舶导航雷达第1部分:性能要求

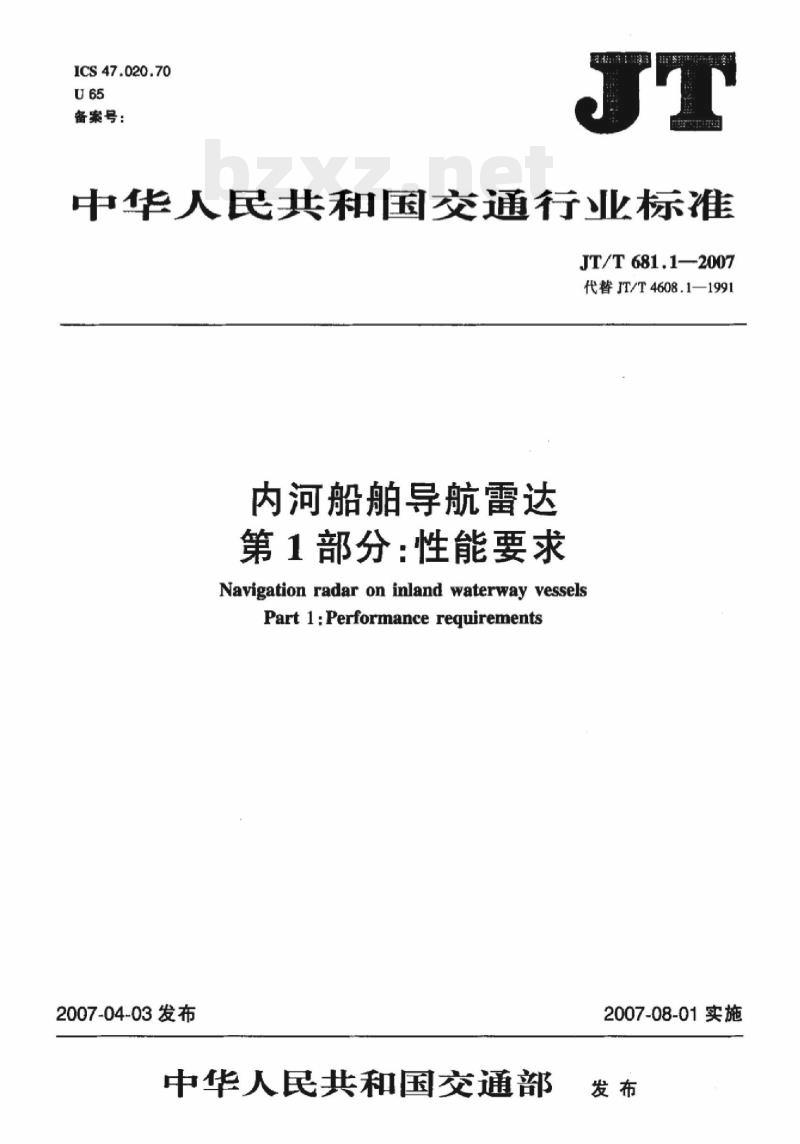

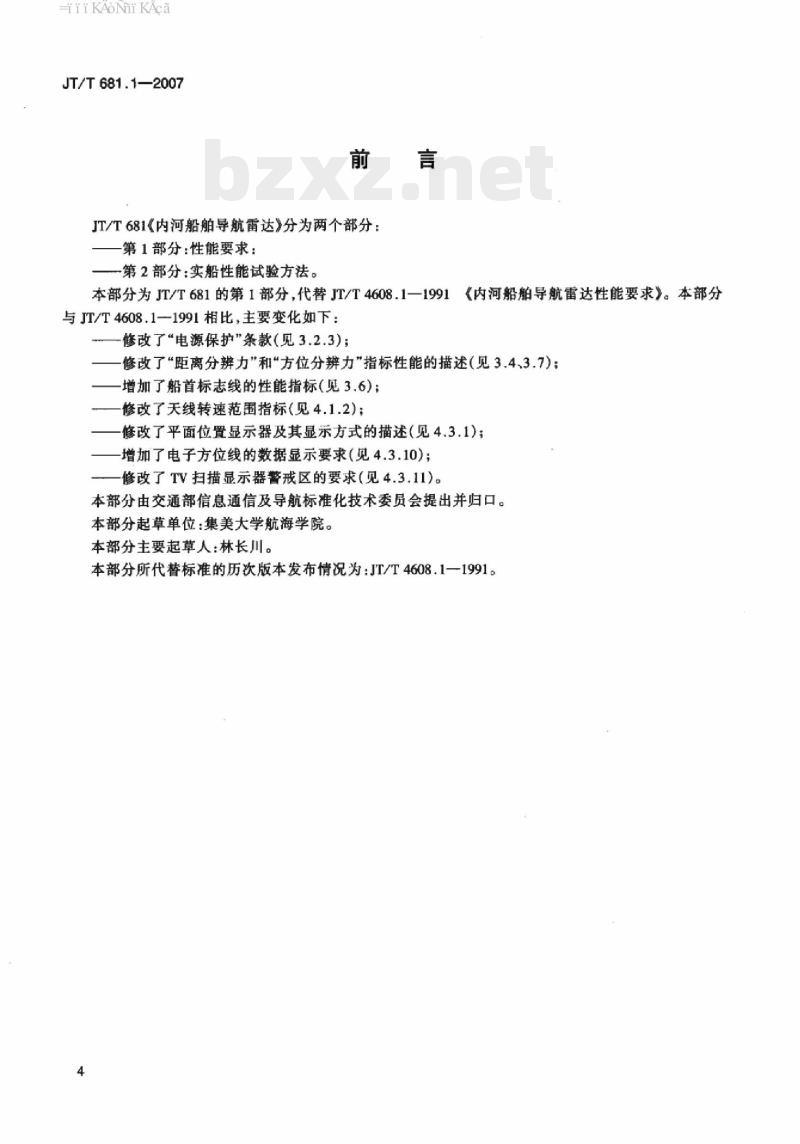

中华人民共和国交通行业标准 JT/T681.1—2007 代替 JT/T4608.1—1991 内河船舶导航雷达 第1部分：性能要求 前言 JT/T681《内河船舶导航雷达》分为两个部分：第1部分：性能要求；第2部分：实船性能试验方法。本部分为 JT/T681 的第1部分，代替 JT/T4608.1—1991《内河船舶导航雷达性能要求》。本部分与 JT/T4608.1—1991 相比，主要变化如下：修改了“电源保护”条款（见3.2.3）；修改了“距离分辨力”和“方位分辨力”指标性能的描述（见3.4、3.7）；增加了船首标志线的性能指标（见3.6）；修改了天线转速范围指标（见4.1.2）；修改了平面位置显示器及其显示方式的描述（见4.3.1）；增加了电子方位线的数据显示要求（见4.3.10）；修改了 TV 扫描显示器警戒区的要求（见4.3.11）。本部分由交通部信息通信及导航标准化技术委员会提出并归口。本部分起草单位：集美大学航海学院。本部分主要起草人：林长川。 1 范围 本部分规定了内河船舶导航雷达整体性能、分机性能、操作和控制等要求。本部分适用于航行在内河干流内的客船（客货船）、货船、油船、拖船、航道工作船等各类船舶所配备的雷达。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T2423 电工电子产品环境试验 GB/T5465.2 电气设备用图形符号 GB/T9391 船用导航雷达技术要求、测试方法和要求的测试结果 3 整体性能 3.1 工作环境条件 3.1.1 雷达工作环境条件：环境温度 -10℃ ～ +55℃（露天部分在 -25℃ ～ +70℃）；当环境温度为 40℃ 时，相对湿度不大于 93%。 3.1.2 环境试验条件和方法应满足 GB/T9391 和 GB/T2423 有关部分所规定的等级和试验方法。 3.2 电源 3.2.1 雷达应具有直流 24V 或 36V 电源接口和交流 110V 或 220V 电源接口。 3.2.2 在下列电源变化情况下，雷达应能正常工作：交流：220V，50Hz，偏离额定电压 ±10%，偏离额定频率 ±6%；直流：电网电源偏离额定电压 -20% ~ +10%；蓄电池电源偏离额定电压 -10% ~ +30%。 3.2.3 雷达应有防止过流、过压、过荷及电源极性瞬时或意外反接而不损坏的保护装置。 3.3 测距精度 在 3km 或小于 3km 的量程上，对 500m ~ 2000m 范围内的灯船或相当于 10m² 反射面积的目标的测距精度应优于 15m。 3.4 距离分辨力 在 0.5km ~ 1km 量程上，在所用量程 50% ~ 100% 的范围内，对同一方位、相邻距离等于或大于 18m 的两个目标，应能分离显示。 3.5 方位精度 在 3km 以下量程，对所在量程 50% ~ 100% 范围内的目标，其测量方位精度应优于 ±1°。 3.6 船首线指零精度 在船首向上显示方式时，船首线指零误差应等于或小于 ±1°。 3.7 方位分辨力 在 1km ~ 2km 量程上，在所用量程的 50% ~ 100% 的范围内，对距离相同方位相邻 1.5° 的两个目标，应能分离显示。 3.8 最小作用距离 在 1km ~ 2km 量程上，除量程选择外，不改变其他控制器的调整位置。在天线距水面高度为 10m 时，位于最小作用距离和 1.5km 之间的灯船或相当于 10m² 反射面积的小目标，显示器应能同时显示出来，最小作用距离不大于 23m。 3.9 岸吸现象 当船靠近岸线航行时，用活动距标测量岸线及中心亮区突出部分，其值应不大于 10m。 3.10 雷达连续工作时间 3.10.1 雷达工作在发射状态时，能连续工作的时间应不小于 144h。 3.10.2 雷达平均无故障工作时间 (MTBF) 不小于 1500h。 3.11 抗杂波干扰 雷达应具有抗海浪、雨雪、杂波及同频异步干扰的能力，其中，抗雨雪及抗海浪干扰功能应能连续可调。当不需要这些功能时，应能关闭。 3.12 性能检查 雷达应有主要电气性能检测装置，并在面板上应设有其相应的按钮。 4 分机要求 4.1 天线 4.1.1 长度应小于 2m。 4.1.2 转速范围为 15 r/min ~ 50 r/min。 4.1.3 应设有停止天线转动控制开关，雷达应具有船首线可调装置。 4.1.4 应设有接地装置。 4.1.5 在风速为 35m/s 情况下不损坏；在风速为 25m/s 情况下能正常工作。 4.2 发射机与接收机 4.2.1 发射频率工作在微波 X 波段。 4.2.2 接收机噪声系数应小于 10dB。 4.2.3 收发机应能方便地拆装，并具有直接与显示器连接的接口。 4.3 显示器 4.3.1 显示器为平面位置显示器，并应有船首向上显示方式。 4.3.2 显示器的 TV 显示有效屏幕不小于 18cm。 4.3.3 显示器的有效直径是指雷达回波图像区域的直径，量程、固定距标、活动距标、电子方位等数据显示应在此区域之外。 4.3.4 量程采用公里制或与海里制兼容。量程档次在 1km, 2km, 4km, 8km, 16km, 32km 或 0.75km, 1.5km, 3km, 6km, 12km, 24km, 48km 任选一组，也允许比 0.75km 更小的量程。 4.3.5 固定距标应满足在 1km 以下量程上应不少于 2 个，其他量程上应不少于 4 个。 4.3.6 活动距标应能覆盖最小 (23m) 至最大作用距离。 4.3.7 应提供数字式距离读数，TV 扫描显示器应提供距离和方位数字显示及功能字符显示。 4.3.8 固定距标、活动距标、照明的亮度均可调，且能单独关闭。 4.3.9 船首向指示应用一条直线指示。船首线宽不大于 0.5°，船首线应从扫描原点（本船位置）延伸到显示器边缘，应具有控制和暂时关闭船首线亮度的装置。应具有电子方位线及其数据显示。 4.3.11 TV 扫描显示器应具有范围可以设置的警戒区，并当目标闯入时能以声光报警。 5 操作和控制 雷达的收发机和天线应在显示器面板上操作与控制。 5.1 控制器操作键或旋钮应便于操作者辨认和使用。 5.2 控制器使用符号标记应符合 GB/T5465.2 的规定。
