【JT交通运输标准】 船用通信导航设备的安装、使用、维护、修理技术要求第14部分:9GHz搜救雷达应答器

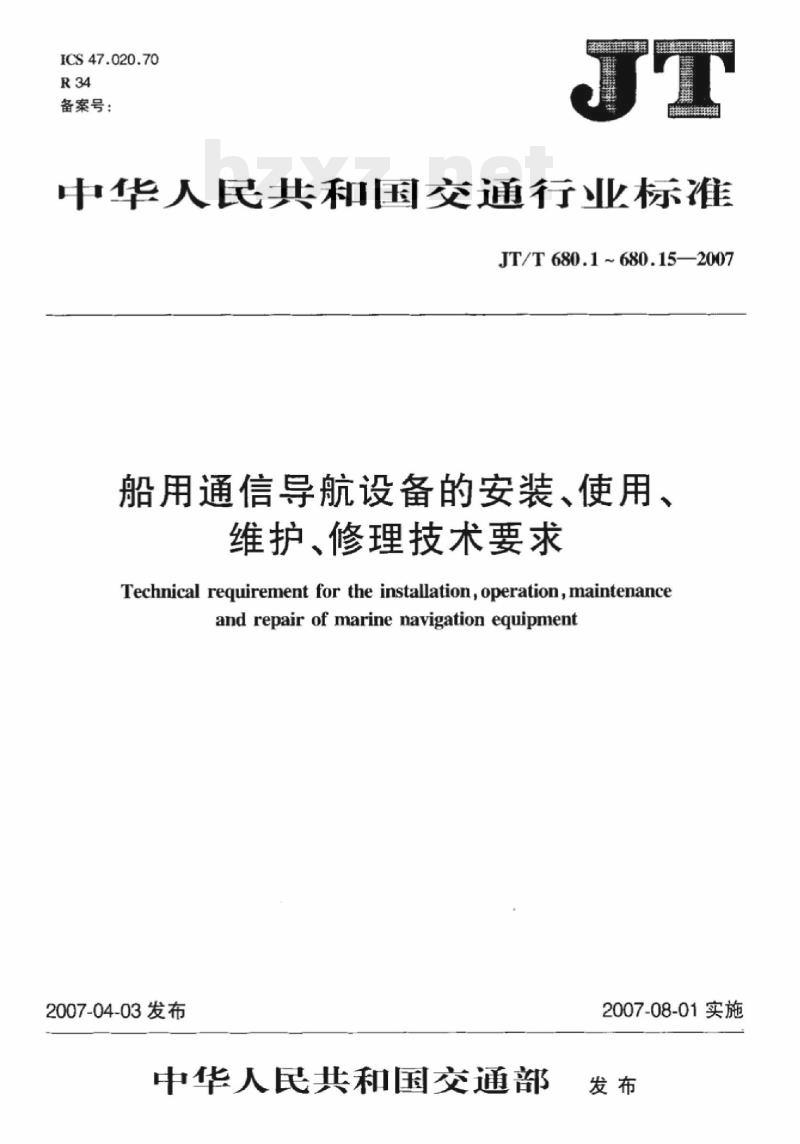

ICS47.020.70
备案号：
中华人民共和国交通行业标准
JT/T680.1~680.15—2007
船用通信导航设备的安装、使用、维护、修理技术要求
Technical requirement for the installation, operation,maintenanceand repair of marine navigation equipment2007-04-03发布
中华人民共和国交通部
2007-08-01实施

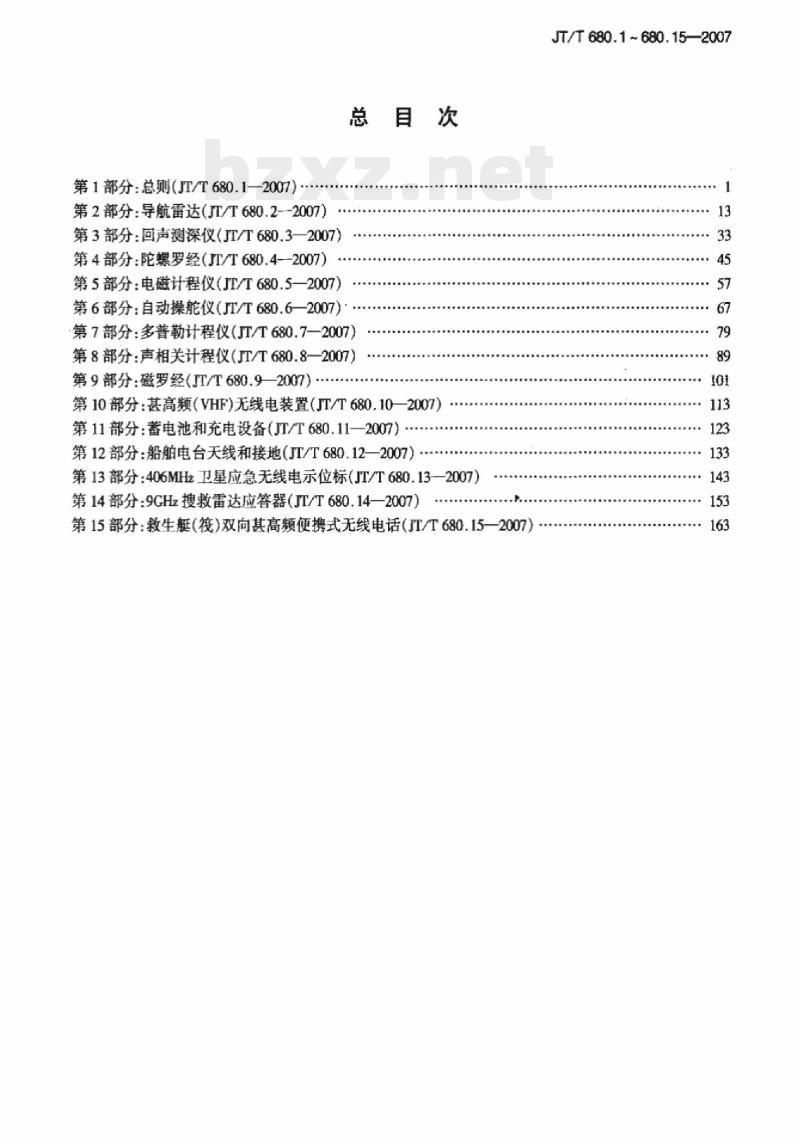

第1部分：总则（JT/T680.1—2007）第2部分：导航雷达（JT/T680.2—-2007)第3部分：回声测深仪（JT/T680.3—2007）第4部分：陀螺罗经（JT/T680.42007)第5部分：电磁计程仪（JE/T680.5—2007）第6部分：自动操能仪（JT/T680.6—2007）总目次
第7部分：多普勒计程仪（JT/T680.7—2007）第8部分：声相关计程仪（JT/T680.8—2007）第9部分：磁罗经（JT/T680.92007）第10部分：甚高频（VHF)无线电装置（JT/T680.10—2007）第11部分：蓄电池和充电设备（JT/T680.11—2007）第12部分：船舶电台天线和接地（JT/T680.12—2007）第13部分：406MHz卫星应急无线电示位标（JT/T680.13—2007）第14部分：9GHz搜救雷达应答器（JT/T680.14—2007）第15部分：救生艇（）双向甚高频便携式无线电话（JT/T680.15—2007）JT/T680.1~680.15—2007

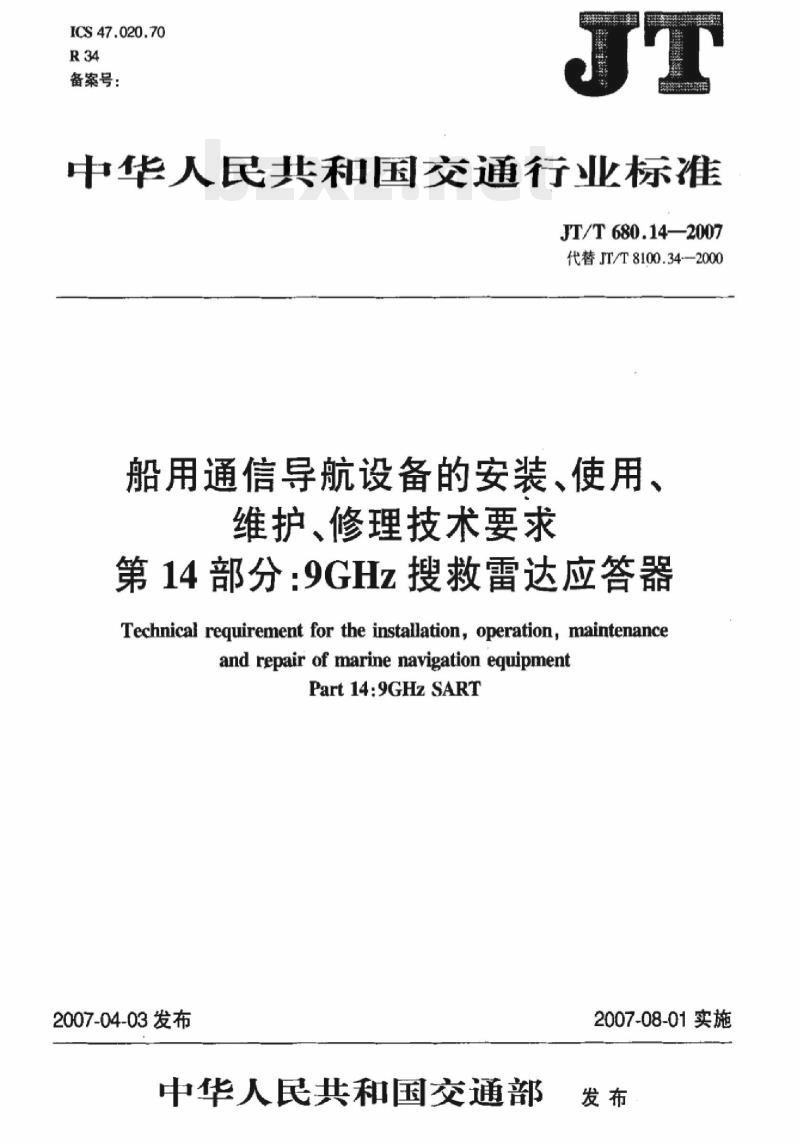

ICS47.020.70
备案号：
中华人民共和国交通行业标准
JT/T680.14—2007
代替JT/T8100.34—2000
船用通信导航设备的安装、使用、维护、修理技术要求
第14部分：9GHz搜救雷达应答器Technical reguirement for the installation, operation, maintenanceand repair of marine navigation equipmentPart14:9GHzSART
2007-04-03发布
中华人民共和国交通部
2007-08-01实施
iiKAoNiKAca
规范性引用文件
般要求
附录A(资料性附录）
参考文献www.bzxz.net
搜救雷达应答器主要性能
JT/T680.14—2007
HiiKAoNi KAca
JT/T680.14—2007

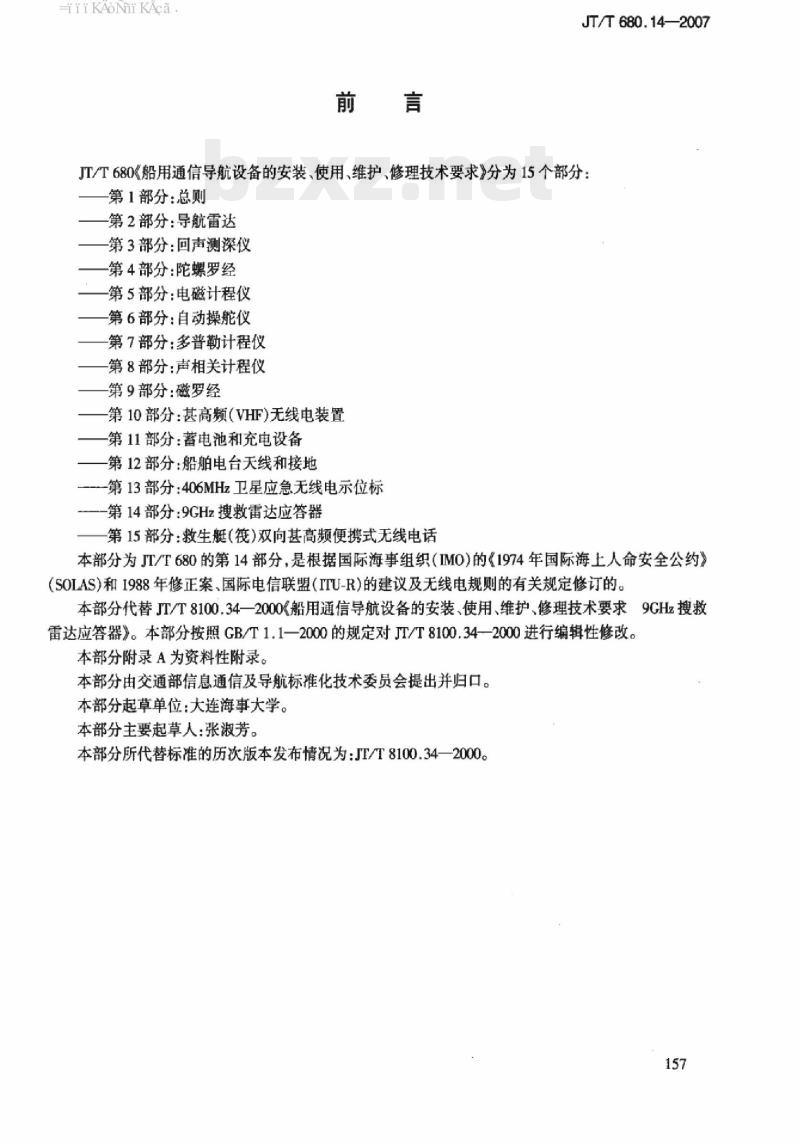

JT/T680船用通信导航设备的安装、使用、维护、修理技术要求》分为15个部分：第1部分：总则
第2部分：导航雷达
第3部分：回声测深仪
第4部分：陀螺罗经
第5部分：电磁计程仪
第6部分：自动操能仪
第7部分：多普勒计程仪
第8部分：声相关计程仪
第9部分：磁罗经
第10部分：甚高频（VHF）无线电装置第11部分：蓄电池和充电设备
第12部分：船舶电台天线和接地第13部分：406MHz卫星应急无线电示位标第14部分：9GHz搜救雷达应答器第15部分：救生艇（筱）双向甚高频便携式无线电话本部分为JT/T680的第14部分，是根据国际海事组织（IMO)的《1974年国际海上人命安全公约》(SOLAS)和1988年修正案，国际电信联盟(ITU-R)的建议及无线电规则的有关规定修订的。9GHz搜救
本部分代替JT/T8100.34一2000<船用通信导航设备的安装，使用、维护、修理技术要求雷达应答器》。本部分按照GB/T1.1—2000的规定对JT/T8100.34-2000进行编辑性修改。本部分附录A为资料性附录。
本部分由交通部信息通信及导航标推化技术委员会提出并归口。本部分起草单位：大连海事大学。本部分主要起草人：张淑芳。
本部分所代替标准的历次版本发布情况为：JT/T8100.34一—2000。157
HiiKAoNiKAca
JT/T680.14—2007
船用通信导航设备的安装、使用、维护、修理技术要求第14部分：9GHz搜救雷达应答器1范围
本部分规定了9GHz搜救雷达应答器（SART）（以下简称雷达应答器）的安装、使用、维护、修理技术要求。
本部分适用于JT/T680.1所规定的范围。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用手本部分。JT/T680.1船用通信导航设备的安装、使用、维护、修理技术要求第1部分：总则3一般要求
3.1雷达应答器的安装、使用、维护、修理的一般要求应满足JT/T680.1的有关规定。3.2雷达应答器的性能标准参见附录A。4安装
4.1设备安装前主管部门应认真做好设备的测试，并做好型号、序号、电池的有效期登记。4.2雷达应答器可安装在驾驶室靠近左右门内侧墙适当位置，如安装两台时，左右侧对称各装一台。应不借助任何工具即可取下雷达应答器。4.3装船的雷达应答器应在外壳上标明船名和船舶呼号。4.4配备可用作系绳的浮索应将其妥善盘起、防止损坏。4.5安装完毕后，应将有关说明书、各类证明及证书完整移交船舶责任人并应要善保管。5使用
5.1船舶出现紧急情况，应由指定人员按船长指示取下并在母船上操作使用，安装在罗经甲板上。5.2弃船时，应由指定人员携带到救生艇（筱）上安装并使用。安装时注意，应安装在教生艇出口处，天线高度应高于水面至少1m
5.3应按照操作说明书的要求使用雷达应答器。6维护
6.1雷达应答器设备装船后，应指定专人负责雷达应答器的日常维护和管理。6.2指定人员应熟练掌握其性能结构、操作规程和测试方法。6.3指定人员应定期对雷达应答器进行测试并做好记录，测试的时间应限制在5s内。6.4应在电池有效期内使用，电池的更新由主管部门统一负责安排，更换电池后应保证水密。6.5当港口国有关部门检查时，该指定人员应在场，并给予必要的协助。159
iiKAoNiKAca
JT/T680.14—2007
7修理
7.1操作人员应能按说明书要求检查、判断雷达应答器的故障情况。7.2指定人员发现故障，且无法排除时，应报告主管部门并记录。雷达应答器应由原生产厂家或具有定修理能力的专业部门进行修理，其他人员不得擅自打开机7.3
修理后的雷达应答器，其各项指标应满足性能要求，并应有相应的记录和技术人员验收文件。7.4
iiKAoNiKAca
A.1频率范围
附录A
（资料性附录）
搜救雷达应答器主要性能
JT/T680.14-2007
搜救雷达应答器的技术指标应符合国际电联（rTU-R）M.628-2建议书的要求。频率范围：92009500MHz，扫描频率200MHz/5us。A.2温度要求
搜救雷达应答器应-20~+55℃环境温度下工作，在-30～+65℃环境条件储存而不至损坏。A.3水密要求
在规定浸水状态和45℃的热冲击下保持水密。从20m高度掉人水中不损坏，在水深10m时至少5min保持水密。
A.4工作要求
如果不是安装在救生艇上的固定设备时，能漂浮在海面上，并不受海水、油的影响。在阳光较长的时间照射下不损坏。
A.5外观要求
外部结构光滑，并有便于辨认明显的黄色/橙色的标志。A.6电池要求
应有充足的电池能量，保持96h工作在准备状态，还能在1kHz脉冲重复频率的连续询问下，提供8h的应答发射。
A.7功能要求
当符合CB/T9391要求的航海雷达使用15m高的天线，对距离至少5nmile处的SART询问时SART应能正常工作。当峰值输出功率不低于10kW，距离为30nmile的飞机雷达询问时，SART应能正常工作。
-iiiKAoNhi KAca
JT/T680.142007
参考文献
[1]GB/T9391—1998船用雷达技术要求和使用要求[2] ITU-R M.628-2
搜救营救雷达应答器的技术特性162
测试方法和要求的测试结果
