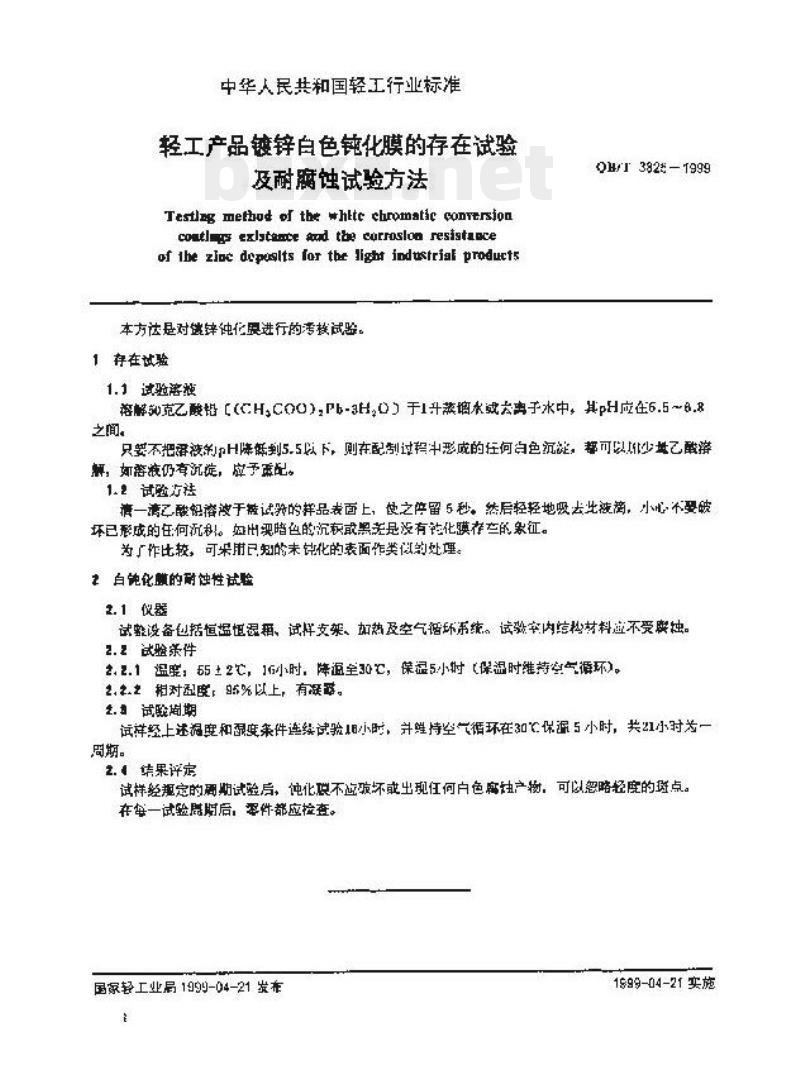

【QB轻工标准】 轻工产品镀锌白色钝化膜的存在试验及耐腐蚀试验方法

QB/T 3825—1999.Testing method of the white chromatic conversion coatings existance and the corrosion resistanceof the zinc deposlts for the lightfndustrial products.
本方法是对镀锌钝化膜进行的考核试验。
存在试验
1.1试验溶液
溶解50克乙酸铅〔(CH,COO),Pb·3H,0〕于1升蒸馏水或去离子水中，其pH应在5.5~6.8之间。
只要不把洛液的pH降低到5.5以下，则在配制过程中形成的任何白色沉淀，都可以加少量乙酸溶解，如溶液仍有沉淀，应予重配。
1.试验方法
滴一滴乙酸铅溶液于被试验的样品表面上，使之停留5秒。然后轻轻地吸去此液滴，小心不要破坏已形成的任何沉积。如出现暗色的沉积或黑斑是没有钝化膜存在的象征。
为了作比较,可采用已知的未钝化的表面作类似的处理。
白钝化膜的耐蚀性试验
.1仪器
试验设备包括恒温恒湿箱、试样支架、加热及空气循环系统。试验室内结构材料应不受腐蚀。
2.试验条件
2.2.1温度:55±2℃，16小时，降温至30℃，保温5小时（保温时维持空气循环)。
2.2.相对湿度:95%以上，有凝露。
2.试验周期
试样经上述温度和湿度条件连续试验16小时，并维持空气循环在30℃保温5小时，共21小时为一周期。
2.结果评定
试样经规定的周期试验后，钝化膜不应破坏或出现任何白色腐蚀产物，可以忽略轻度的斑点。在每一试验局期后，零件都应检查。
