【QB轻工标准】 夹扭钳圆嘴钳

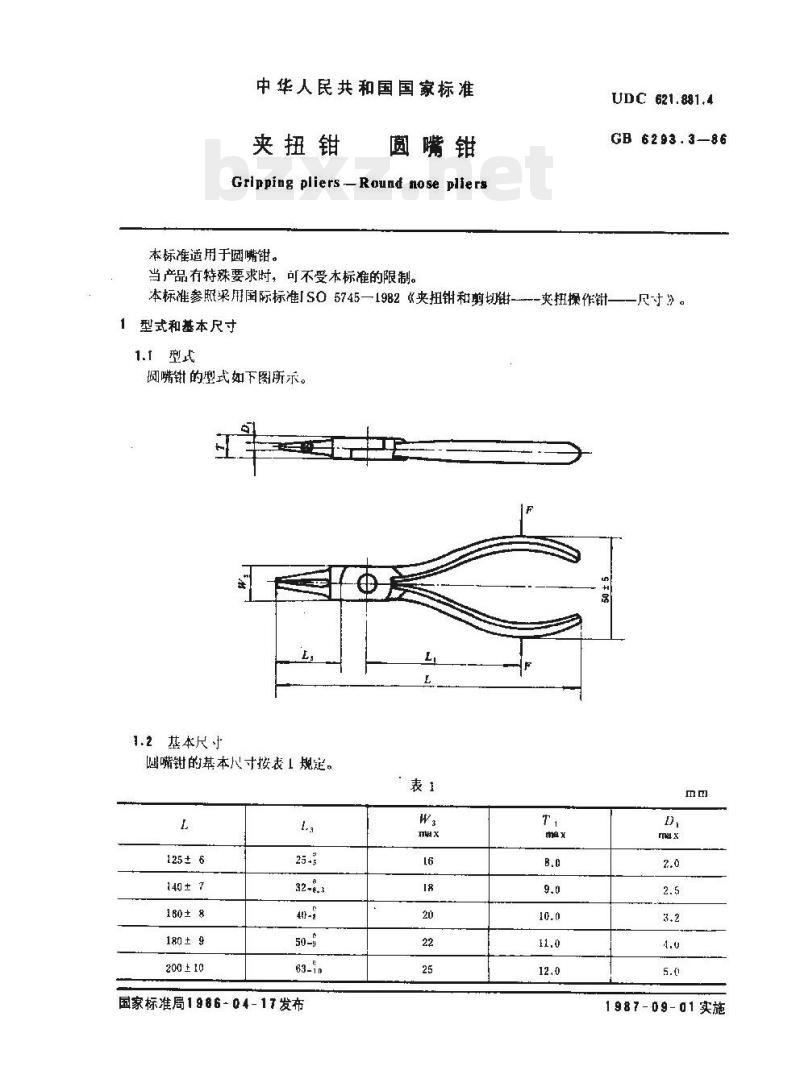

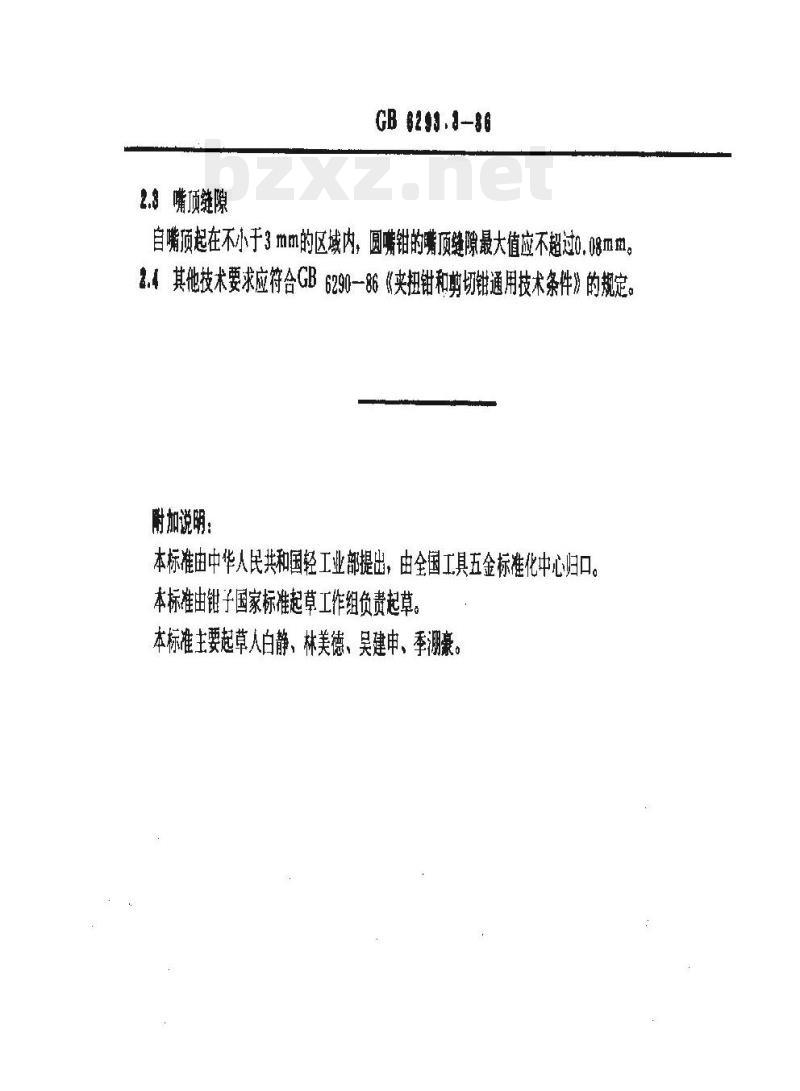

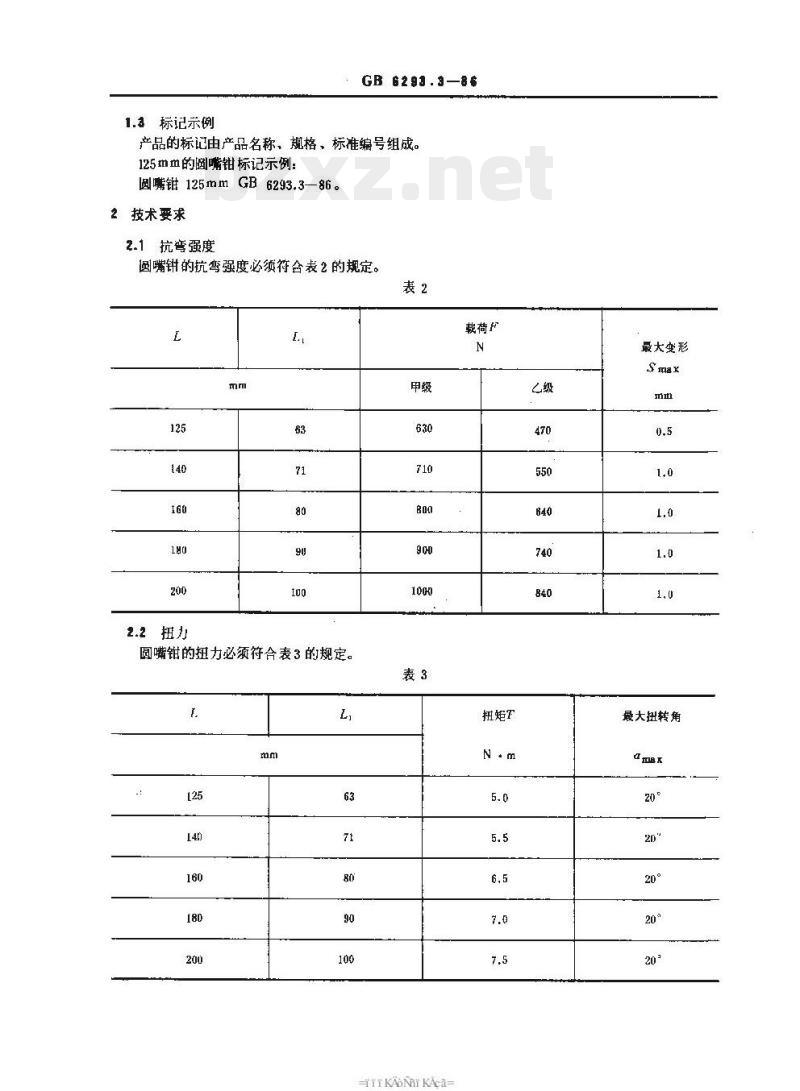

中华人民共和国国家标准 圆嘴钳 GB 6293.3-86 本标准适用于圆嘴钳。当产品有特殊要求时，可不受本标准的限制。 UDC 621.881.4 本标准参照适用国际标准 ISO 5745—1982《夹扭钳和剪切钳——夹扭操作针——尺寸》。 1 型式和基本尺寸 1.1 型式 夹嘴钳的型式如下图所示。 1.2 基本尺寸 圆嘴钳的基本尺寸按表1规定。 L (mm) | D (mm) 125±6 | 2.0 140±7 | 2.5 180±8 | 3.2 180±9 | 4.0 200±10 | 5.0 1.3 标记示例 产品的标记由产品名称、规格、标准编号组成。125mm的圆嘴钳标记示例：圆嘴钳125mm GB 6293.3—86。 2 技术要求 2.1 抗弯强度 圆嘴钳的抗弯强度必须符合表2的规定。 表2 抗弯强度 L (mm) | 最大变形 Smax (mm) 125 | 0.5 140 | 1.0 160 | 1.0 180 | 1.0 200 | 1.0 2.2 扭力 圆嘴钳的扭力必须符合表3的规定。 表3 扭力 L (mm) | 级 | 载荷 F (N) | 扭矩 T (N·m) 63 | 甲级 | 630 | 5.0 | 乙级 | 470 | 71 | 甲级 | 710 | 5.5 | 乙级 | 550 | 80 | 甲级 | 800 | 6.5 | 乙级 | 640 | 90 | 甲级 | 900 | 7.0 | 乙级 | 740 | 100 | 甲级 | 1000 | 7.5 | 乙级 | 840 | (注：最大变形 Smax 为 0.5-1.0mm，最大扭转角为 20°) 2.3 嘴顶缝隙 自嘴顶起在不小于3mm的区域内，圆嘴钳的嘴顶缝隙最大值应不超过0.08mm。 2.4 其他技术要求 应符合 GB 6290-86《夹扭钳和剪切钳通用技术条件》的规定。 附加说明： 本标准由中华人民共和国轻工业部提出，由全国工具五金标准化中心归口。本标准由钳子国家标准起草工作组负责起草。本标准主要起草人：白静、林美德、吴建申、季溯豪。
