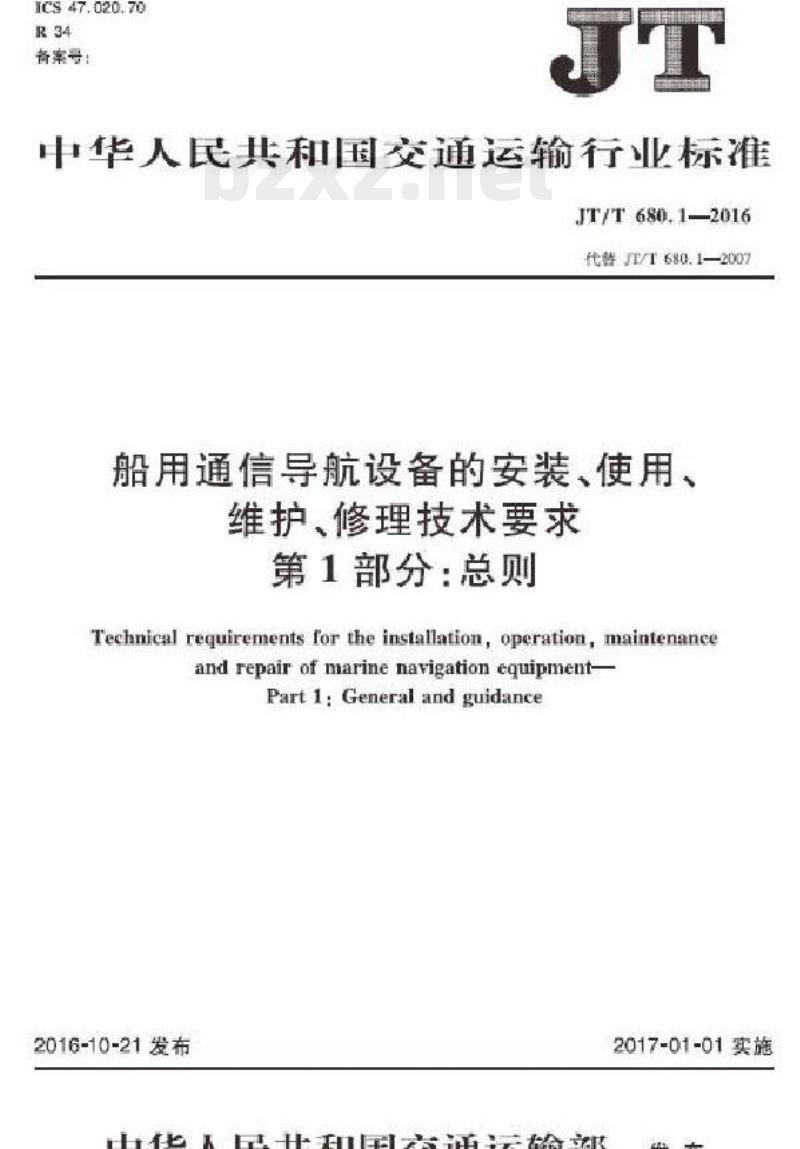

ICS 47.020.70
备案号：
中华人民共和国交通运输行业标准JT/T680.1-—2016
代警/T680.1—2007
船用通信导航设备的安装、使用，维护、修理技术要求
第1部分：总则
Technical requirements for the installation, operation, maintenanceand repair of marine navigation equipment-Part 1: General and guidance2016-10-21发布
中华人民共和国交通运输部
2017-01-01实施

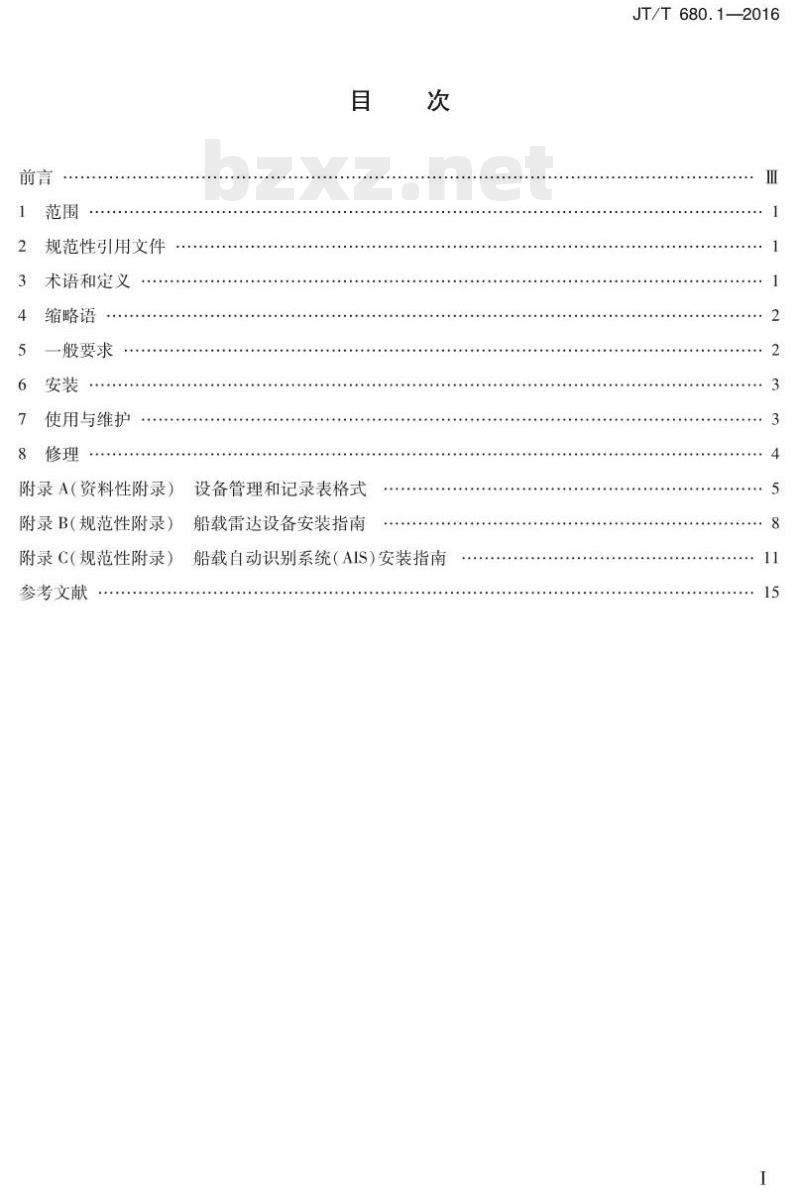

规范性引用文件
术语和定义
缩略语
-般要求
使用与维护
附录A（资料性附录）
附录B（规范性附录）
附录C(规范性附录）
参考文献
设备管理和记录表格式
船载雷达设备安装指南
船载自动识别系统（AIS）安装指南JT/T680.1—2016
TTIKAONTKAca
JT/T680.1—2016

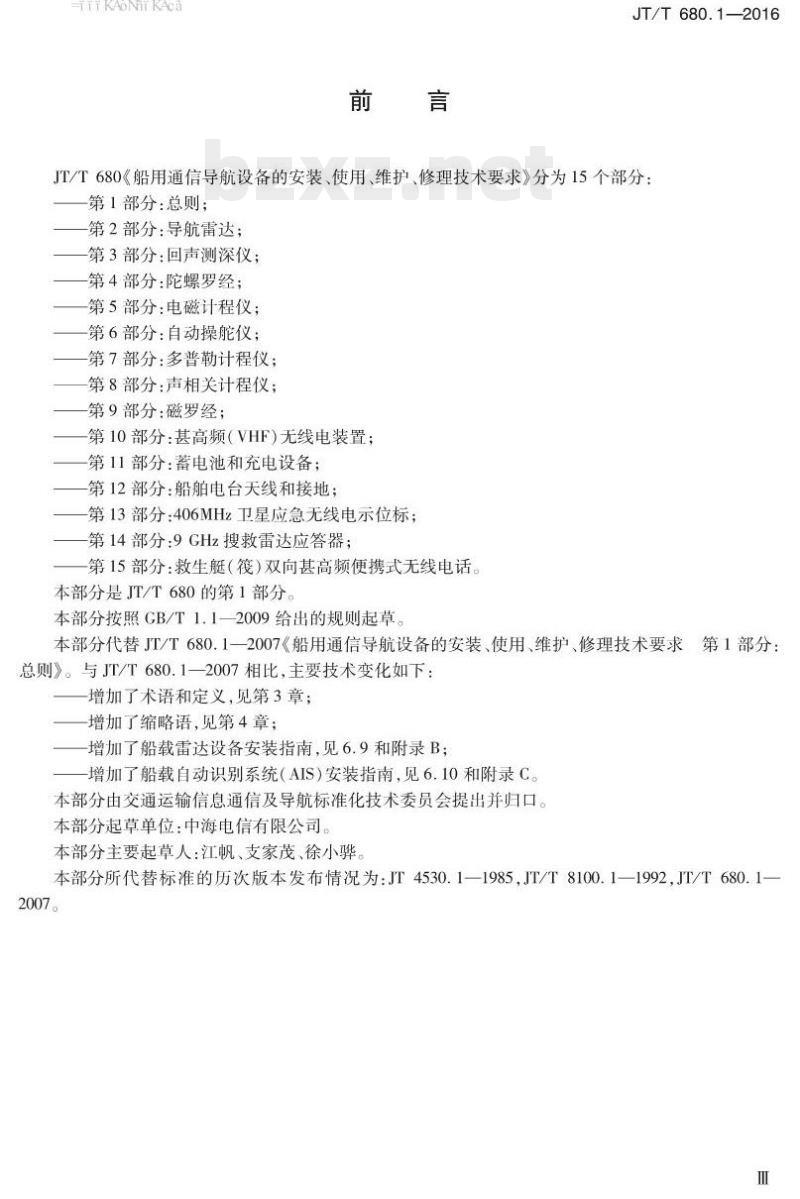

JT/T680《船用通信导航设备的安装、使用、维护、修理技术要求》分为15个部分：第1部分：总则；
第2部分：导航雷达；
第3部分：回声测深仪；
第4部分：陀螺罗经；
第5部分：电磁计程仪：
第6部分：自动操舵仪；
第7部分：多普勒计程仪；
第8部分：声相关计程仪；
第9部分：磁罗经；
第10部分：甚高频（VHF）无线电装置；第11部分：蓄电池和充电设备；第12部分：船舶电台天线和接地；第13部分：406MHz卫星应急无线电示位标；第14部分：9GHz搜救雷达应答器；第15部分：救生艇（筏）双向甚高频便携式无线电话。本部分是JT/T680的第1部分。
本部分按照GB/T1.12009给出的规则起草。本部分代替JT/T680.1一2007《船用通信导航设备的安装、使用、维护、修理技术要求第1部分：总则》。与JT/T680.12007相比，主要技术变化如下：一增加了术语和定义，见第3章；增加了缩略语，见第4章；
一增加了船载雷达设备安装指南，见6.9和附录B；一增加了船载自动识别系统（AIS）安装指南，见6.10和附录C本部分由交通运输信息通信及导航标准化技术委员会提出并归口。本部分起草单位：中海电信有限公司。本部分主要起草人：江帆、支家茂、徐小骅。本部分所代替标准的历次版本发布情况为：JT4530.1—1985，JT/T8100.1—1992，JT/T680.1-2007。
TTIKAONTKAca
YKAONTKAca
JT/T680.1—2016
船用通信导航设备的安装、使用、维护、修理技术要求第1部分：总则
1范围
JT/T680的本部分规定厂船用通信导航设备的一般要求及安装使用，维护和修理的通用技术要求。本部分适用于海洋各航区及内河船舶和海上设施上的通信导航设备。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CB/T11412.1一2009海船安全开航技术要求第1部分：一般要求GB/T16162
JT/T704
IEC61162-2
IMOA.1053(27)
IMOMSC.982
3术语和定义
全球海上遇险和安全系统（GMDSS）术语水上通信、导航和信息词汇
海上导航和无线电通信设备及系统数字接口第2部分：单送话端和多收话端，高速传输（Maritimenavigationandradiocommunicationequipmentand systems—Digital interfaces—Part 2: Single talker and multiple listeners,high-speedtransmission)
2011年协调检验和发证系统（HSSC）的检验指南[Surveyguidelinesundertheharmonized system of surveyand certification(HSSC),2011船桥设备及设计的人体工程学标准指南国际海上人命安全公约
GB/T16162和JT/T704界定的以及下列术语和定义适用于本文件。3.1
内置综合测试built-inintegritytest设备内部用于自动监测设备故障，并用显示和接口方式输出故障信息的自检功能3.2
统一公共基准点consistentcommonreferencepoint用于测量目标距离、方位、相对航迹向、相对速度、最近会遇点、最近会遇点时间的统一公共基准参照位置。
电子定位装置electronicpositionfixingdevice用电子技术进行定位的装置。
个人引水装置personalpilotunit船舶引水员使用的便携式导航设备。1
JT/T680.K-2016ca
船舶静态数据shipstaticdata
船载自动识别系统中的船名、呼号、全球定位系统天线位置（A、B、C、D数据）、终端标识等不随船舶移动而改变的信息。免费标准bzxz.net
航行静态数据voyagestaticdata在船舶运输的一个航次中，船载自动识别系统中的船舶类型、装载货物种类、当前最大静态吃水、在船人员、目的地、预计到达日期时间、航行状态等在船舶航行中相对不变的信息。4缩略语
下列缩略语适用于本文件。
自动识别系统（AutomaticIdentificationSystemsBIT
内置综合测试（Built-inIntegrityTest）统一公共基准点（ConsistentCommonReferencePoint）对地航向（CourseOverGround）基准（Datum）
电子定位装置（ElectronicPositionFixingDevice）应急无线电示位标（EmergencyPositionIndicatorRadioBeacon）全球导航卫星系统（GlobalNavigationSatelliteSystem）全球定位系统（GlobalPositioningSystem）国际电工委员会（InternationalElectrotechnicalCommission）国际海事组织（InternationalMaritimeOrganization）INMARSAT国际海事卫星通信系统（InternationalMaritimeSatelliteOrganization）ITU
国际电信联盟（InternationalTelecommunicationUnion）最小键盘和显示器（MinimumKeyboardandDisplay）水上移动业务识别代码（MaritimeMobileServiceIdentity）海安会（MaritimeSafetyCommittee）PI
表示接口（PresentationInterface）PPU-
个人引水装置（PersonalPilotUnit）转向率（RateofTurn）
搜救雷达应答器（SearchandRescueRadarTransponders）对地航速（SpeedOverGround）
SOLAS国际海上人命安全公约（InternationalConventionfortheSafetyofLifeatSea）SSD-
船舶静态数据（ShipStaticData）不间断电源（UninterruptedPowerSupply）世界协调时（UniversalTimeCoordination）甚高频（VeryHighFrequency）
航次静态数据（VoyageStaticData）5一般要求
5.1设备的安装、使用、维护、修理的技术要求应满足GB/T11412.1一2009的有关规定。2
TIKAONTKAca
5.2各种设备的安装、使用、维护、修理应达到各相应的产品标准技术要求JT/T680.1—2016
5.3设备的安装、使用、维护、修理人员应经过专业培训合格，并经有关部门认可或具备相应的证书5.4设备的安装、使用、维护、修理人员应遵守相关的安全操作规程。5.5设备的安装、使用、维护、修理所用的检测仪器，应经过有关部门计量认证合格，并在有效期内。5.6设备自安装开始应建立设备档案。档案内容应包括设备安装验收记录、使用、维护记录和修理记录，其中：
a）设备安装验收记录表格式参见附录A的A.1，主要包括：1）设备名称、设备型号、出厂编号、本单位设备编号；2）附件和备件清单；
3）设备安装位置图、布线图、安装日期使用、维护记录建议的记录表格式参见附录A的A.2、A.3和A.4，主要包括：b）
1）易耗损备件的使用和更新记录；2）设备按维护周期进行的维护记录；3）法定检验设备及部件有效期记录。c）设备修理记录表格式参见附录A的A.5，主要包括：设备名称、发现故障日期、故障现象简述维修结果、维修服务商。
5.7从事设备的安装、调试和维修的单位应符合主管部门的资质要求。5.8在设备安装、调试、修理和船舶实施演练的过程中，不得影响正常的安全通信，应按测试要求规定的程序进行测试，防止产生误报警。5.9随船舶航行进行的设备安装、修理和调试，应不影响航行安全；安装、修理和调试过程应满足相关的安全操作规定，否则，不应安排船舶开航期间的设备安装、修理和调试。5.10有特殊安全要求的船舶，在实施设备的安装、调试、修理和使用液化汽烙铁前，应得到船上主管人员认可后方能实施和使用。
6安装
6.1设备开箱后，应按装箱清单检查设备是否完好，备品、附件、技术资料是否齐全并做好清点记录，建立设备档案。
6.2安装前应明确安装技术要求和人员分工职责，并制定安全操作措施。6.3按设备安装说明书及安置部位，确定安装布局和计划。6.4应对所用电缆的绝缘性能进行验证，其绝缘电阻大于10M2。6.5设备安装之后，按设备说明书及本标准规定的要求检查各部位的安装质量6.6安装后按设备使用说明书通电测试，检查设备性能。6.7
测试通对后，在设备档案中附上设备安装位置图，布线图等有关资料6.8新增设备的安装应满足船级社的相关规定。6.9
船载雷达设备安装指南见附录B
船载AIS安装指南见附录C。
7使用与维护
7.1使用人员应按设备使用说明书及安全操作规程使用设备，并填写专用记录本，记录内容应包括日期、设备正常运转时间、性能完好情况及使用人员姓名等。7.2应按说明书要求进行日常保养和定期维护工作。3
JT/T680.12016ca
8修理
8.1修理之前，了解故障现象，确定修理部位，有高压电容的设备应将电容放电后再修理故障部位8.2更换元器件前，应切断电源。更换时按原安装结构放到原位，安装牢靠焊接良好。使用的电烙铁应接地和绝缘良好。
8.3修理后应检测设备性能，并经管理和使用人员验收8.4在设备档案中填写故障现象、处理办法、性能恢复情况、修理人员姓名、验收人员姓名及修理日期等。
TTIKAONTKAca
A.1设备登记表
设备登记表见表A.1。
设备名称
设备型号
出厂编号
本单位设备编号
安装日期
主要性能参数”
附件与备件
完工图纸
（设备安装位置图、布线图）
新增日期
更新日期
证书编号
附录A
（资料性附录）
设备管理和记录表格式
设备登记表
新增设备日期：
在何地：
更新设备日期：
更新设备日期：
有口无口
“由船舶管理部门确定是否测试和测试的项目。A.2易耗损备件使用和更新记录表易耗损备件使用和更新记录表见表A.2保管人：
存放位置：
保管人：
保管人：
存放位置：
工程实施单位：
在何地：
在何地：
易耗损备件使用和更新记录表
累计工作
时间（h）
更新日期
月日）
雷达磁控管
雷达二
累计工作
时间(h）
更新日期
雷达三
累计工作
时间（h）
更新日期
陀螺罗经
累计工作
时间(h)
JT/T680.1—2016
工程实施单位：
工程实施单位：
存放位置：
陀螺球
更新日期
月日）
陀螺罗经二
累计工作
时间（h）
更新日期
月日）
JT/T680.1—2016
雷达一
累计工作
时间(h)
更新日期
月日）
雷达磁控管
雷达二
累计工作
时间(h)
更新日期
月日）
表A.2（续）
雷达三
累计工作
时间(h）
更新日期
月日)
陀螺罗经-
累计工作
时间(h)
陀螺球
更新日期
月日）
陀螺罗经二
累计工作
时间(h）
根据实际管理要求，船舶管理部闻门可参照本表格在“设备“栏目中增加设备和部件的名称A.3
设备维护记录表
设备维护记录表见表A.3
设备名称
维护周期
（月）
A.4法定检验设备及部件有效期记录表设备维护记录表
维护实施日期
（年月日)
法定检验设备及部件有效期记录表见表A.4。6
维护内容
更新日期
月日）
实施人签名
无线电设备年度检验
EPIPB年度检验
EPIRB五年度岸基维护
EPIRB电池有效期
EPIRB释放器有效期
SART-1电池有效期
SART-2电池有效期
双向手机1电池有效期
双向手机2电池有效期
双向手机3电池有效期
双向手机4电池有效期
设备修理记录表
表A.4法定检验设备及部件有效期记录表本次检验或更换日期
（年月日）
设备修理记录表见表A.5。
设备名称
发现故障日期
（年月日）
故障现象简述
下次检验或更换预计日期
（年月日）
设备修理记录表
修理结果
修复口
备注：
备注：
备注：
修复口
备注：
未修复口
验收人签名：
未修复
验收人签名：
未修复口
验收人签名：
未修复口
验收人签名：
JT/T680.1—2016
验收人名
维修服务商
