【QB轻工标准】 铝合金门插销

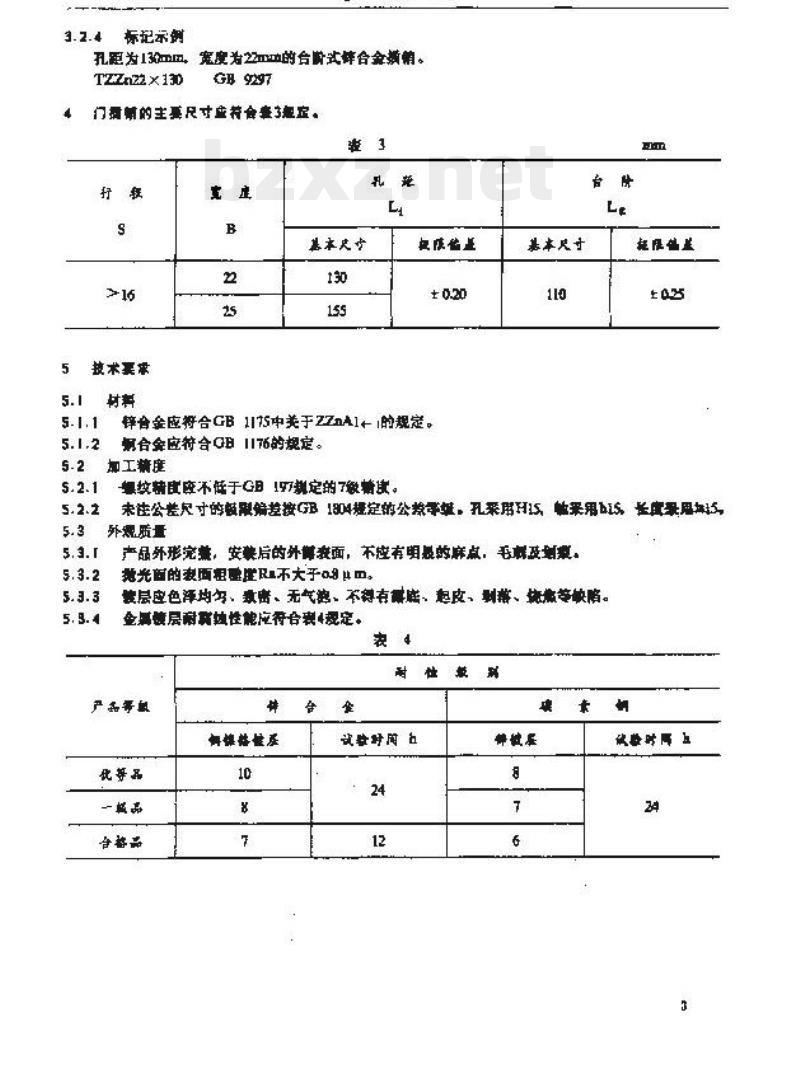

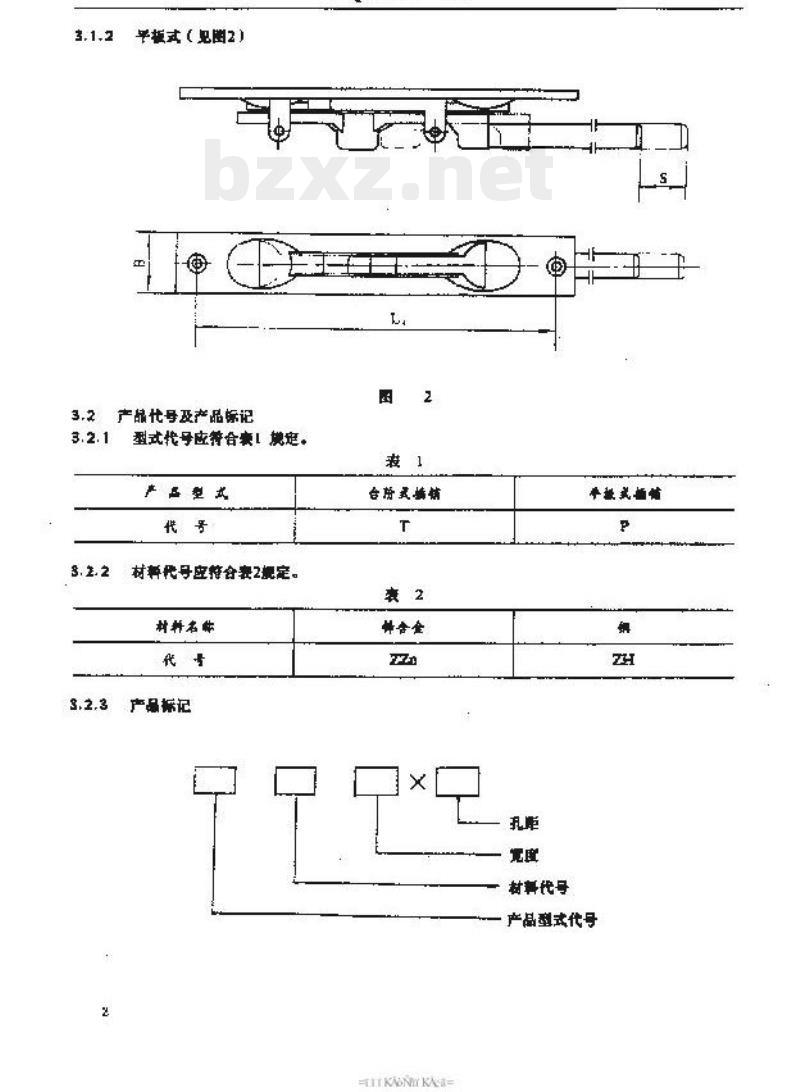

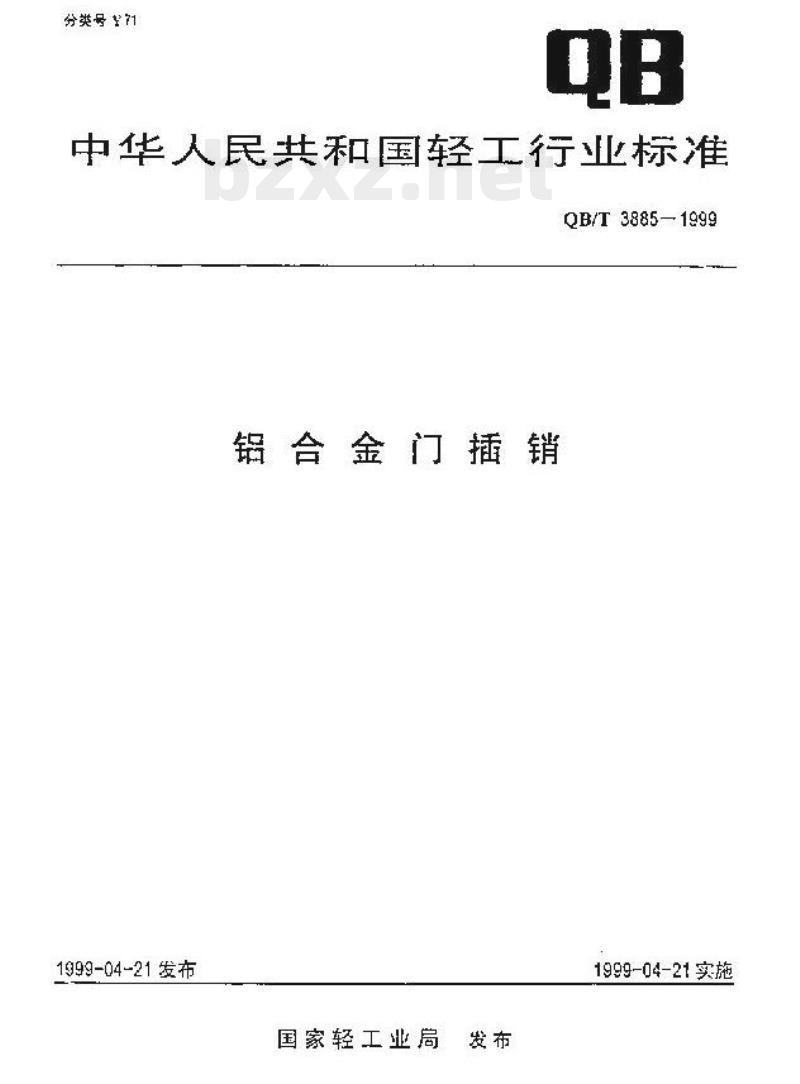

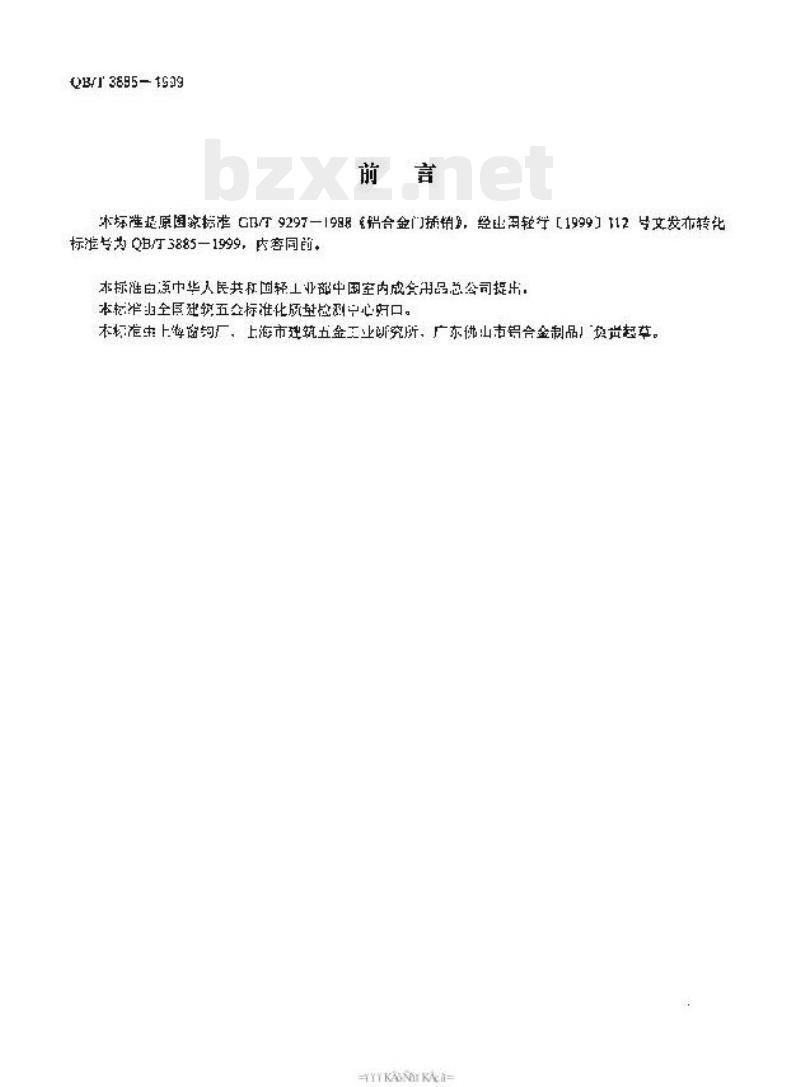

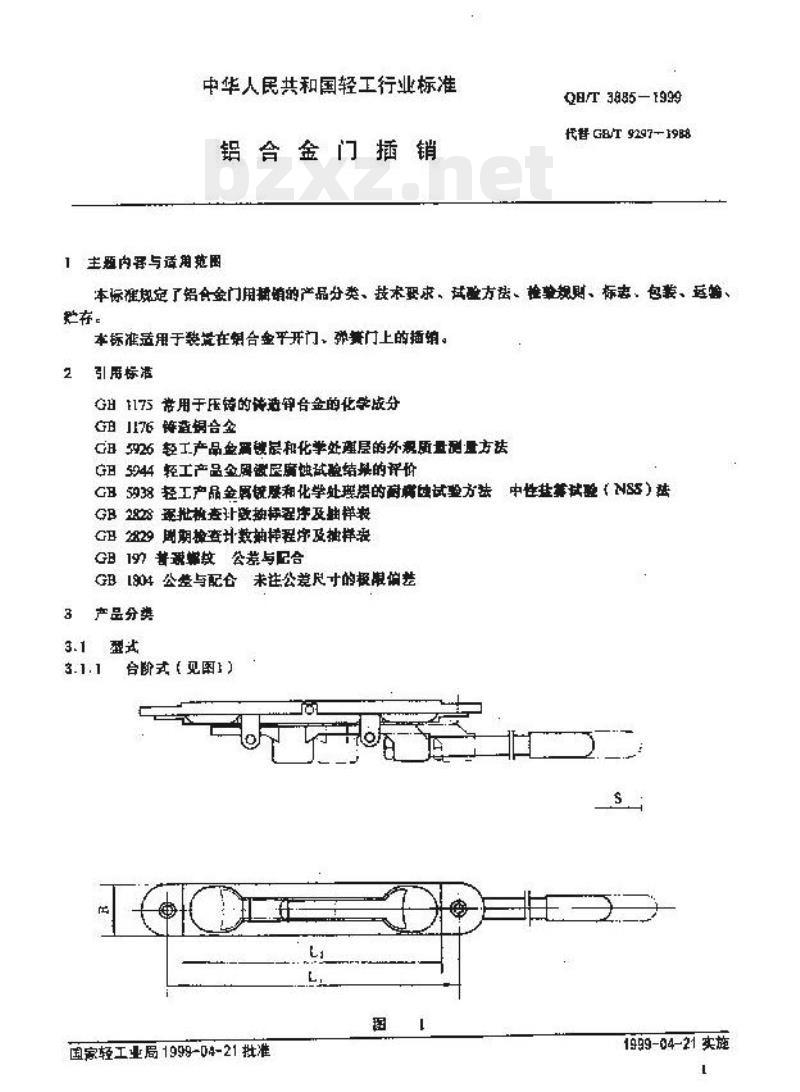

中华人民共和国轻工行业标准 QB/T 3885-1999 铝合金门插销 发布日期：1999-04-21 实施日期：1999-04-21 前言 本标准原国家标准 GB/T 9297—1988《铝合金门插销》，经国家轻工业局 [1999] 112号文发布转化，标准号为 QB/T 3885-1999，内容同前。本标准由中华人民共和国轻工业部、中国机械工业总公司提出，本标准由上海市建筑五金工业研究所、广东佛山市铝合金制品厂等单位起草。 1 范围 本标准规定了铝合金门用插销的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于安装在铝合金平开门、折叠门上的插销。 3 引用标准 GB 1175 压延铜合金的化学成分 GB 1176 铝合金 GB 5926 轻工产品金属及化学分析的外观质量测量方法 GB 5944 轻工产品金属及化学分析的耐腐蚀性评价（中性盐雾试验） GB 5938 轻工产品金属及化学分析的耐腐蚀性试验方法 GB 2828 统计抽样程序及抽样表 GB 2829 统计抽样程序及抽样表 GB 197 公差与配合 GB 1804 公差、极限与偏差 3.1 产品型式 3.1.1 台阶式（见图1） 3.1.2 平板式（见图2） 3.2 产品代号及产品标记 产品型式、材料代号及产品标记见表1。 表1 产品型式与材料对应关系 型式代号 | 材料代号 | 产品标记 L | Zn | L... T | Al | T... 3.3 产品尺寸 插销的主要尺寸应符合相关规定。例如：孔径为13mm，长度为130mm，直径为22mm的锌合金门插销（示例标记：T2*Zn22×130）。 5 技术要求 5.1 材料要求 5.1.1 锌合金应符合 GB/T 5218 的规定。 5.1.2 铝合金应符合 GB 1176 的规定。 5.2 加工精度 螺纹座的精度不低于 GB/T 规定的精度要求。 5.3 外观质量 5.3.1 产品外形完整。安装后的外形表面不应有明显的麻点、毛刺及划痕。表面光洁度不大于规定的限值。 5.3.2 产品表面色泽均匀、致密、无气泡、无裂纹，不得有起皮、剥落、烧伤等缺陷。耐腐蚀性能应符合相关规定。 5.4 尺寸要求 5.4.1 尺寸偏差应符合 GB 1804 的规定。孔采用H15，配合采用15。 5.5 性能要求 5.5.1 操作性能：插销动作应灵活，不应存在卡阻现象。 5.5.2 操作力：操作力应在 5N~10N 之间。 5.5.3 使用寿命：应符合相关使用寿命要求。 6 试验方法 6.1 尺寸检测：采用卡尺进行测量。 6.2 外观质量检测：按 GB 5926 的规定进行。 6.3 耐腐蚀性检测：按 GB 5944 的规定进行。 6.4 操作力检测：使用专用测力计进行测试。 7 检验规则 7.1 产品出厂前应进行检验。 7.2 型式检验应在产品定型后进行。 7.3 抽样检验：检验项目及合格水平按表7执行，抽样水平按 AQL 标准进行。 8 标志、包装、运输及贮存 8.1 标志 8.1.1 产品必须具有商标或制造厂名。 8.1.2 内包装应有如下标志：制造厂名、产品名称、商标、产品型号等。 8.1.3 外包装应有如下标志：制造厂名、产品名称、商标、产品型号等。 8.2 包装 产品包装应能够防潮、防压、防雨，并避免接触化学腐蚀性物质。 8.3 贮存 产品应储存在无潮湿、无阳光直射、无化学品污染的干燥环境中。
