【QB轻工标准】铝合金窗锁

本网站发布时间： 2025-05-02 11:31:47

QB/T3890-1999
现行
　点击下载此标准

基本信息

标准号：
QB/T 3890-1999
标准名称：
铝合金窗锁
标准类别：
轻工行业标准(QB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
135.34 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
铝合金

标准简介/下载

点击下载

标准简介：

QB/T 3890-1999.
1主题内容与造用范围
QB/T 3890规定了铝合金窗锁的产品分类、技术要求、试验方法、检验规划、标志、包装、运输、贮存。
QB/T 3890适用于铝合金推拉窗用锁。引用标准
GB5938轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性症雾试验(NSS )法GB 5944轻工产品金属镀层舆蚀试验结果的评价
GB 172X漆膜附着力测定方法
GB5926轻工产品金属镀层和化学处理层的外魂质量浏试方法。
3产品分类
3.1型式
3.1.1无锁头的窗锁
单面镇（见图1)﹔双面铵〔见图2) ;

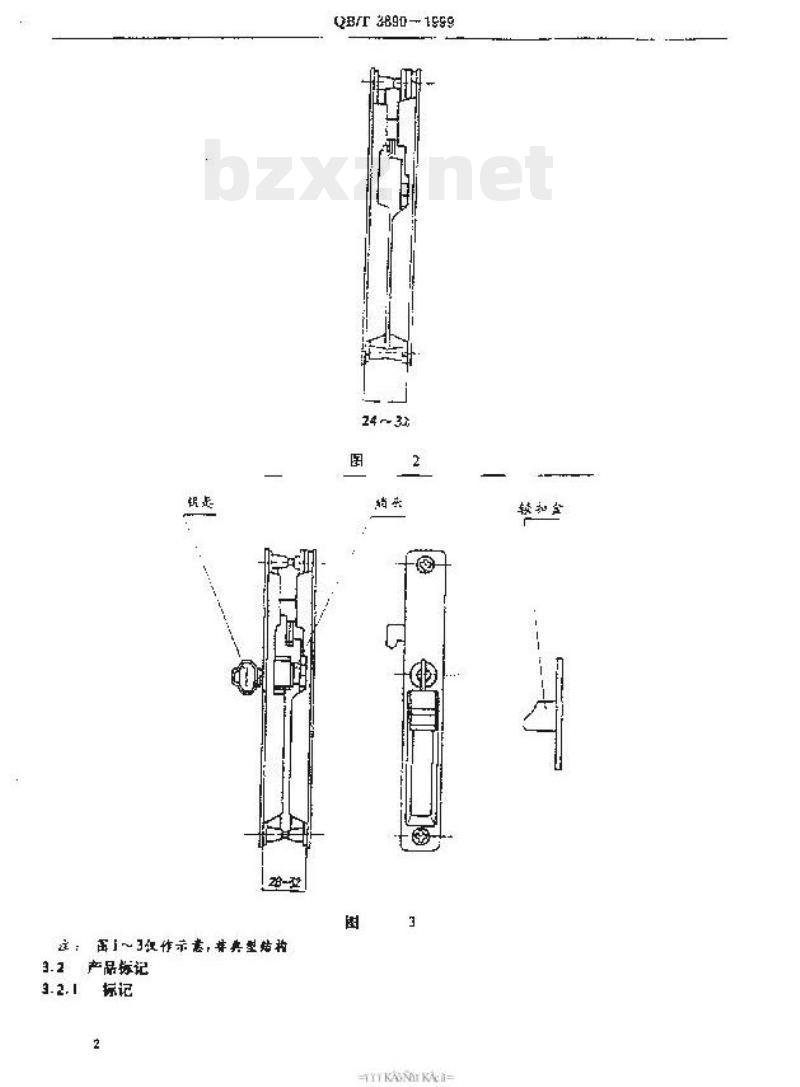

3.1.2有锁头的窗锁单开镇（见图3)﹔双开镇(见图3 ) 。
3.1.2.1单开镀关闭后、板手不能开启。
3.1.2.2双开镇关闭后，扳手能开启。
钩形钱舌
扳手
5.3对422、42.3和433的试骏以手感目测检测。
5.扳手静拉力(4.3.1）的试验.按正常的安装方法紧固在拉力机的夹具上.夹住扳手.用拉力机测试。
5.5钥匙拔出力( 432)的试验方法
将锁具通过夹具安装在钥匙插拔力测试仪上，校正钥匙与锁芯的插拔位置然后测试。看示数器显示数值。重复兰次，选其中最佳的一次为准。
5.6对44-1用牙花表对照检测牙花数。
5.7互开串(442)的试验:
式中:K一互开率;
R一互开次数;
T一取样数(36把)。
5.8使用寿命(45)试验
无锁头窗锁，扳动扳手、上下为一次。有锁头窋锁，用钥匙插人锁芯、开启、关团、拔出钥匙为-次。有锁头窗锁试验时，连续开启3min后，允许停顿加少量润滑剂，继续测试。开启频率在1min20次左右。
5.9对461按GB 5926中2进行检。
5.10对462试验按GB5938和GB 5944进行检测。
5.11对46.3的试验按GB1720进行检测。
6检验规则
6.1产品出厂时，由检验部门检验合格后才能出厂。
6.2产品检验分交收检验和例行检验。
6.2.1交收检验按GB2828的规定进行，采用一般检查水平，一次正常抽祥检查方案。试验项目及合格质鬣水平AQL应符合表7规定。

标准内容

部分标准内容：

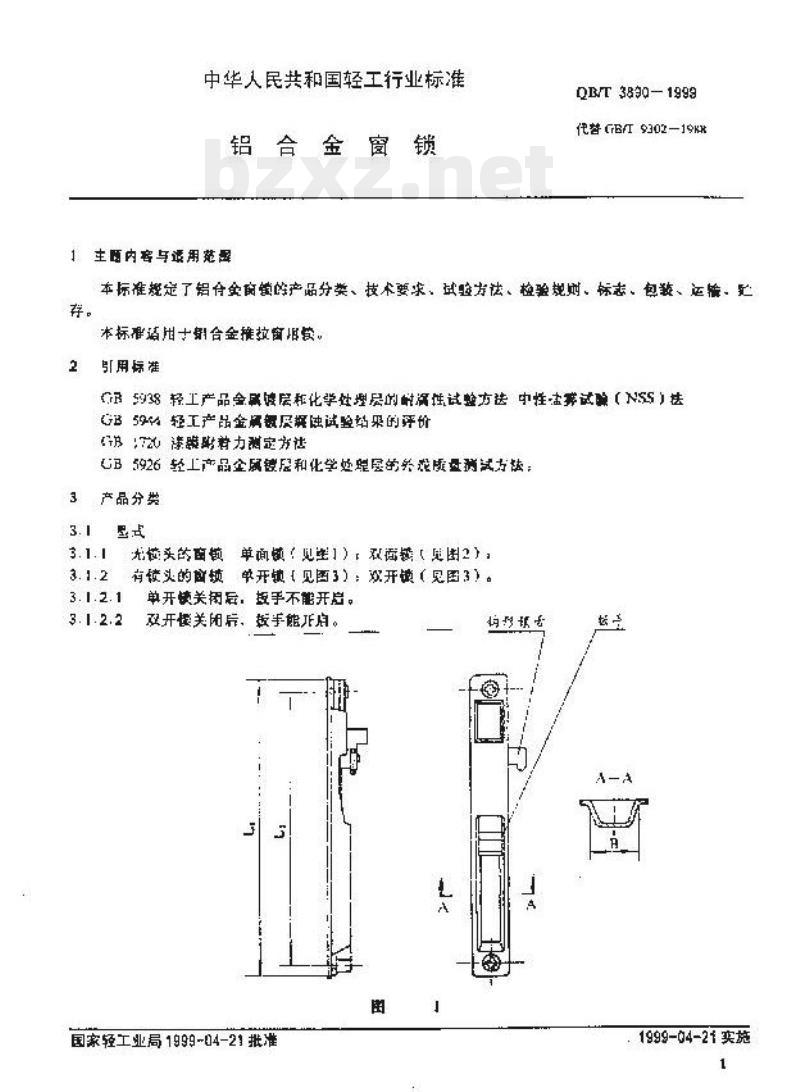

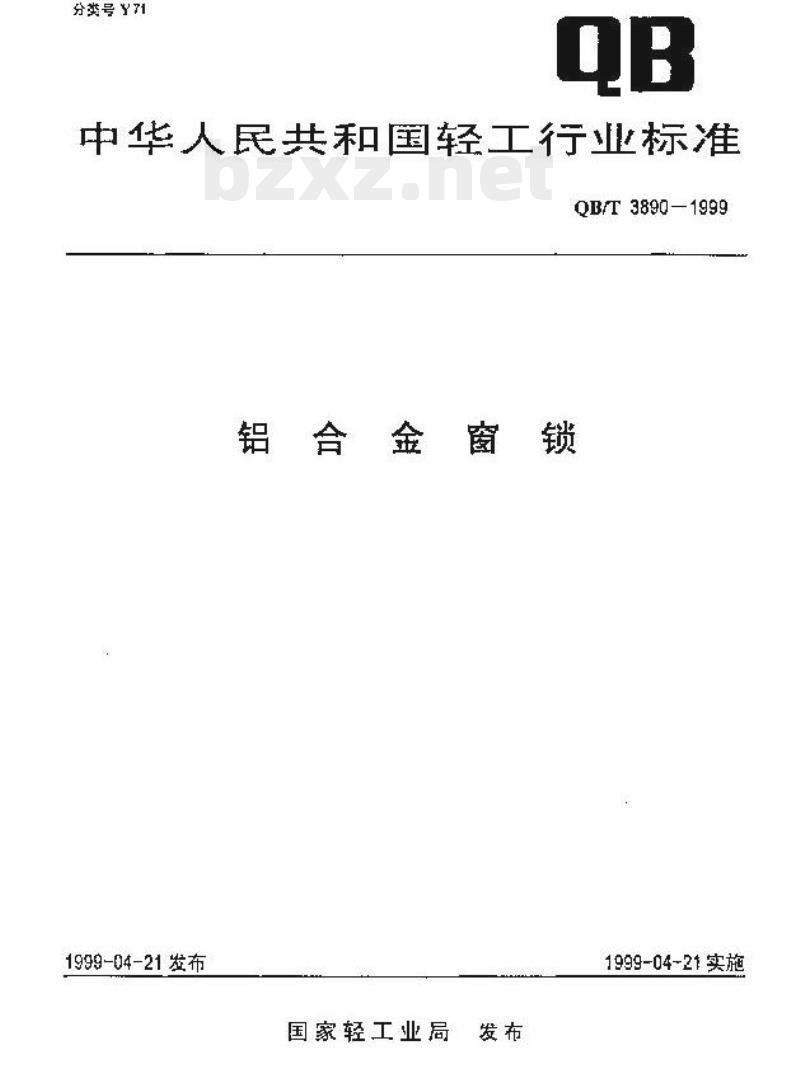

QB/T3890-1999 铝合金窗锁

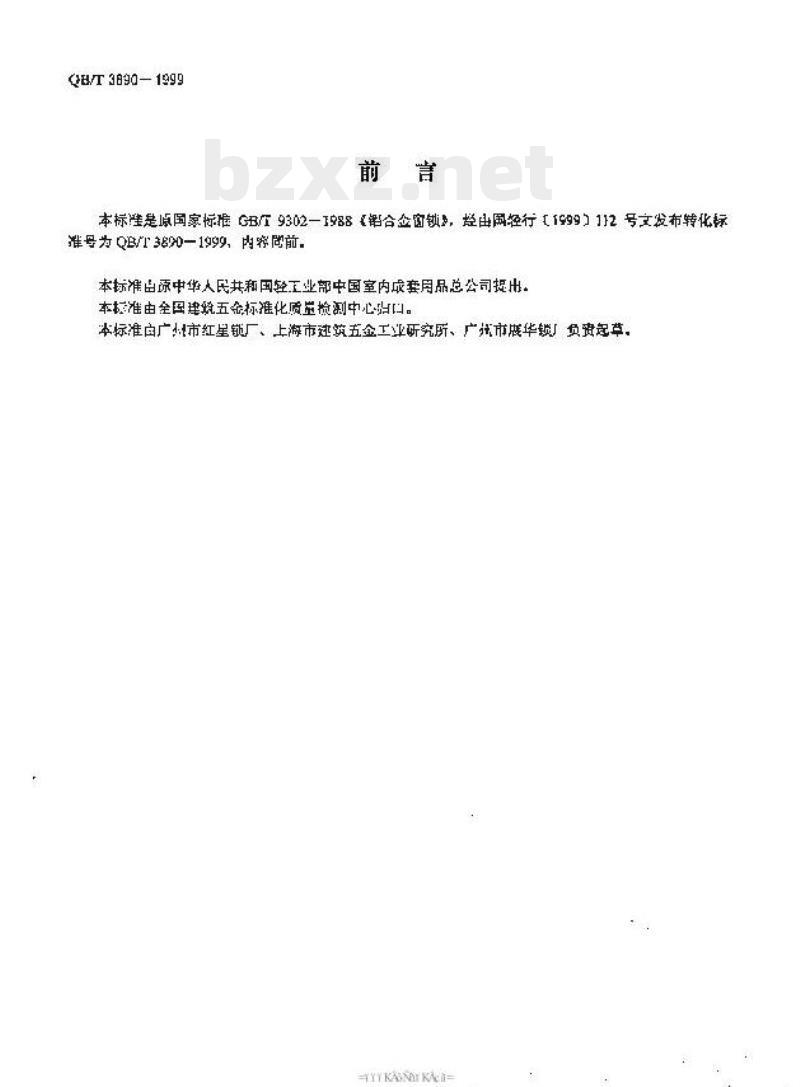

前言
本标准是根据相关国家标准转化而来的铝合金窗锁行业标准，标准号为 QB/T3890-1999。本标准由中华人民共和国轻工部提出，由全国五金标准化质量检测中心、上海市建筑五金工业研究所、广东某锁厂等单位共同起草。

范围
本标准规定了铝合金窗锁的性能分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于铝合金推拉窗锁。

引用标准
GB 5938 轻工产品涂层和化学浸渍层的耐腐蚀性试验方法（中性盐雾试验法）
GB 5944 轻工产品金属表面防腐蚀试验结果的评价
GB 1720 漆膜附着力评定方法
GB 5926 产品涂层及化学处理层的耐腐蚀性试验方法

产品分类
1 产品分类
1.1 无把手的窗锁
1.2 有把手的窗锁
1.2.1 单开锁
1.2.2 双开锁

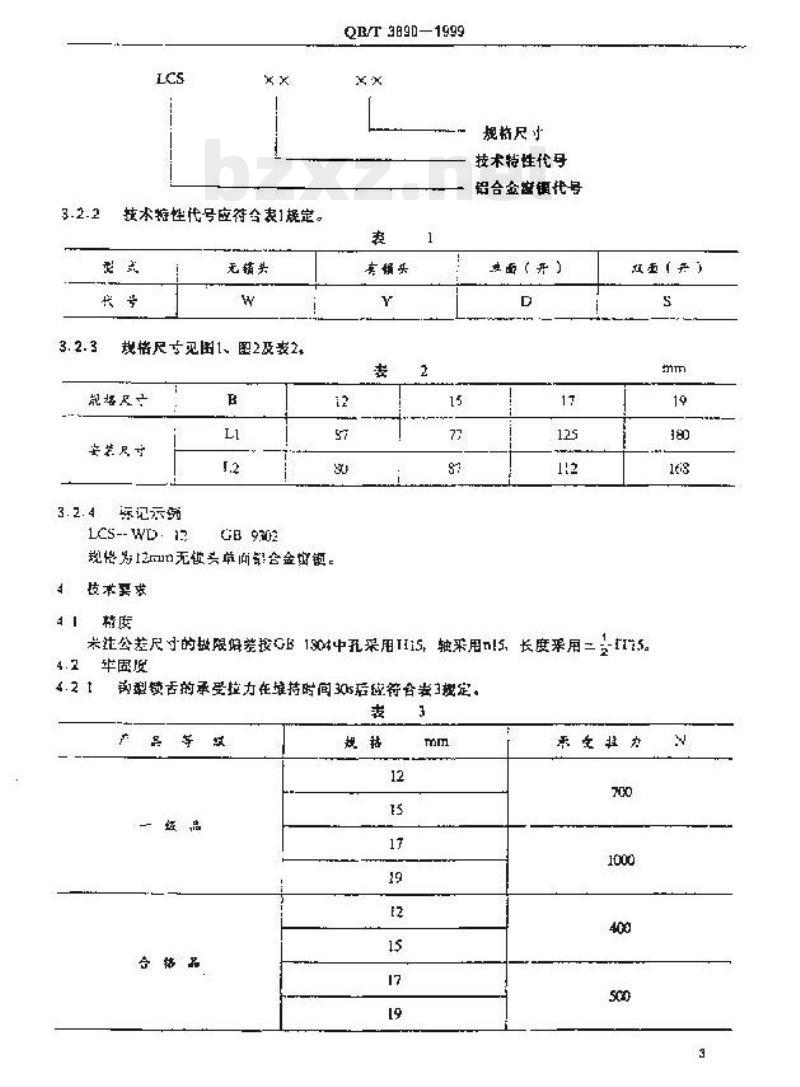

2 产品标记
2.1 标记应符合相关规定。
2.2 技术特性代号应符合表1规定。
2.3 规格尺寸见图1、图2及表2。

技术要求
1 尺寸：应符合相关规定。
2 性能：
2.1 钩型锁舌的承受拉力在维持时间30s后应符合表1规定。
2.2 锁芯开启与关闭应顺畅。
2.3 锁具开启与关闭应无卡阻现象。
3 操作性能：
3.1 把手上下拨动的拉力应在 5N~20N 之间。
3.2 把手拉出整拉力应小于 74N。
3.3 开启与关闭应平稳，无卡阻现象。
4 使用寿命：产品应满足规定的使用年限。
5 表面质量：
5.1 表面不应有气泡、划痕、凹坑等明显缺陷。
5.2 涂层性能应符合相关标准要求。

试验方法
1 尺寸检验：采用精度为 0.02mm 的游标卡尺进行检测。
2 性能试验：使用拉力机进行拉力测试。
3 操作性能试验：通过手动操作或仪器测量进行检测。
4 使用寿命试验：通过模拟开启循环进行测试。
5 涂层性能试验：按 GB 5926 进行检测。
6 涂层防腐性能试验：按 GB 5938 或 GB 5944 进行检测。
7 附着力试验：按 GB 1720 进行检测。

检验规则
1 产品检验分为验收检验和例行检验。
2 验收检验按 GB 2828 进行，采用一般检查水平，合格质量水平 AQL 应符合表7规定。
3 例行检验按 GB 2829 进行，采用特殊检查水平 I，一次抽样方案，判定数 Ac、Re 符合表8规定。

标志、包装、运输及贮存
1 标志：产品及包装应标有厂名、产品名称、型号、规格、出厂日期等。
2 包装：包装应清洁、干燥，使用中性包装材料，确保产品完好。
3 运输：运输过程中应避免剧烈撞击。
4 贮存：应贮存在通风、干燥的环境中，底层应离地面 200mm 以上，避免受腐蚀性物质影响，相对湿度应符合要求。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
