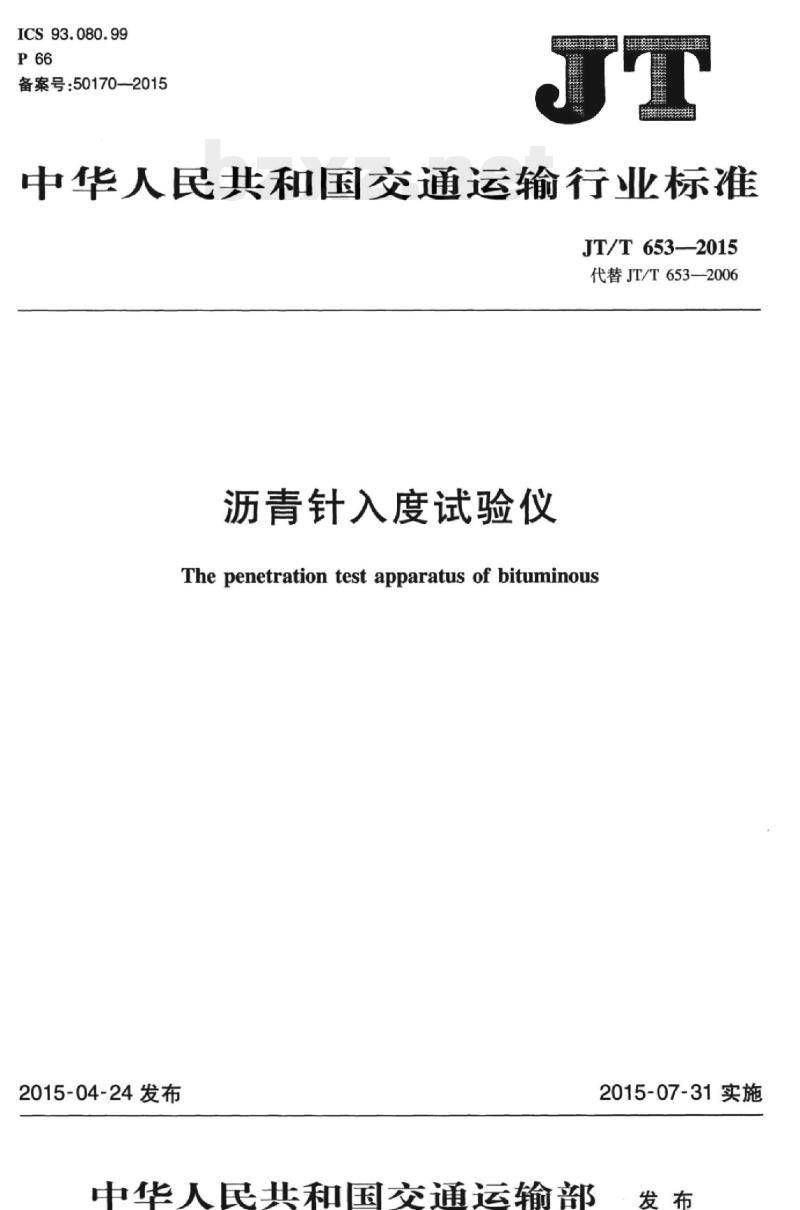

【JT交通运输标准】 沥青针入度试验仪

ICS93.080.99
备案号：50170—2015
中华人民共和国交通运输行业标准JT/T653-—2015
代替JT/T653—2006
沥青针入度试验仪
The penetration test apparatus of bituminous2015-04-24发布
中华人民共和国交通运输部
2015-07-31实施

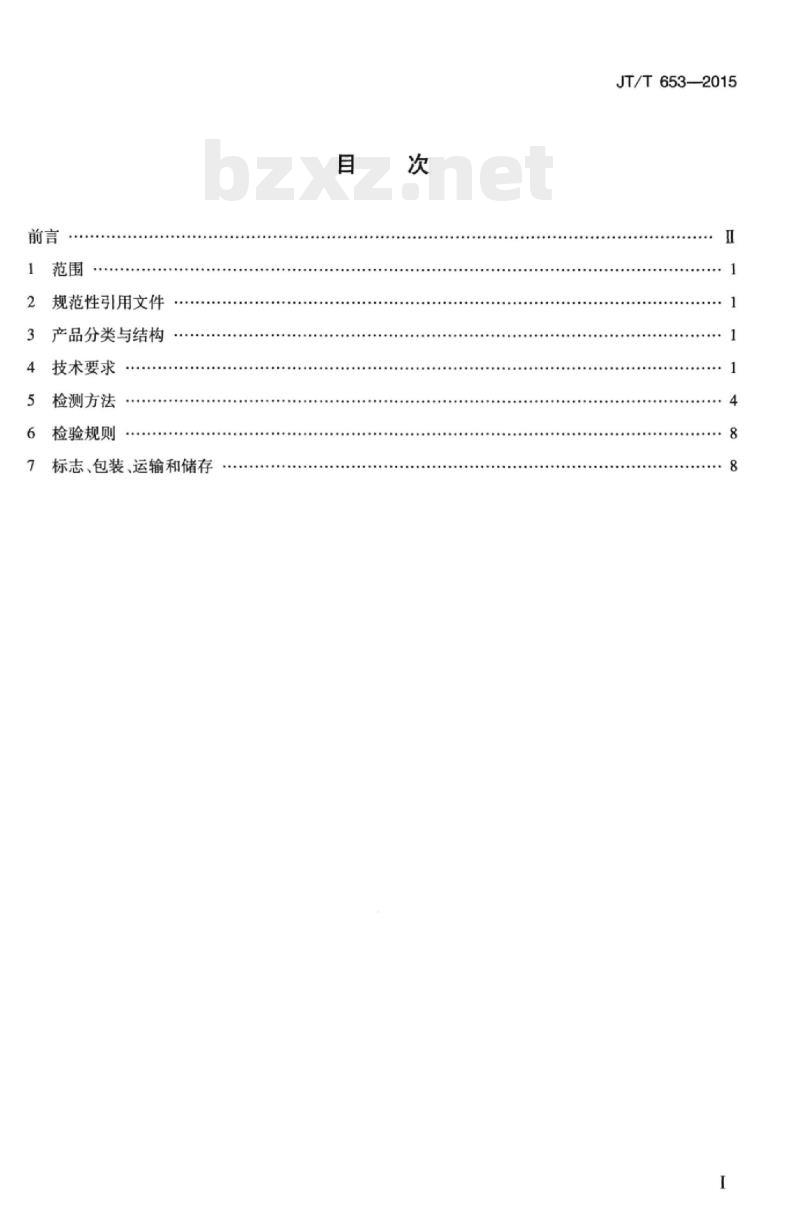

规范性引用文件
产品分类与结构
技术要求
检测方法
检验规则
标志、包装、运输和储存
JT/T653—2015
-ii KAoNni KAca
JT/T653—2015

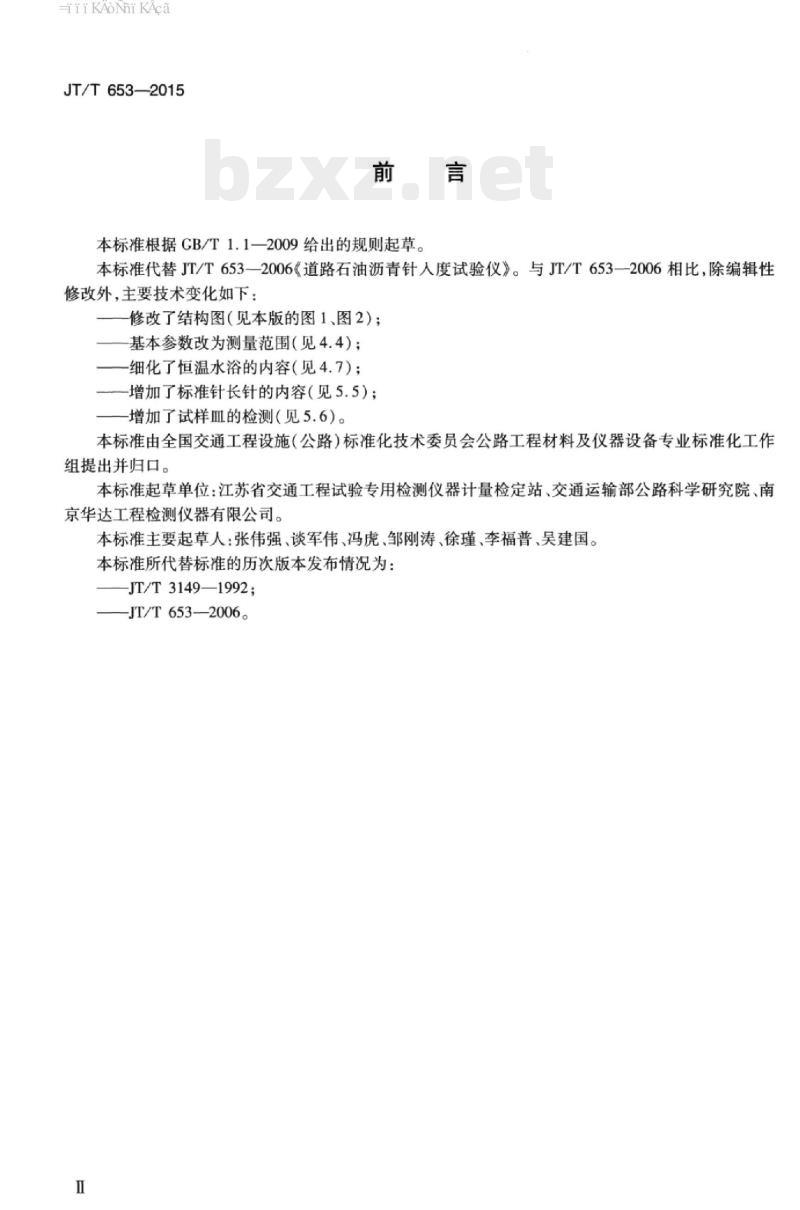

本标准根据GB/T1.1—2009给出的规则起草。本标准代替JT/T6532006《道路石油沥青针人度试验仪》。与JT/T653—2006相比，除编辑性修改外，主要技术变化如下：
修改了结构图（见本版的图1、图2）；一基本参数改为测量范围（见4.4）；一细化了恒温水浴的内容（见4.7）；一增加了标准针长针的内容（见5.5）；-增加了试样皿的检测（见5.6）。本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。
本标准起草单位：江苏省交通工程试验专用检测仪器计量检定站、交通运输部公路科学研究院、南京华达工程检测仪器有限公司。本标准主要起草人：张伟强、谈军伟、冯虎、邹刚涛、徐瑾、李福普、吴建国。本标准所代替标准的历次版本发布情况为：JT/T3149—1992；
—JT/T653-—2006。
HiiKAoNni KAca

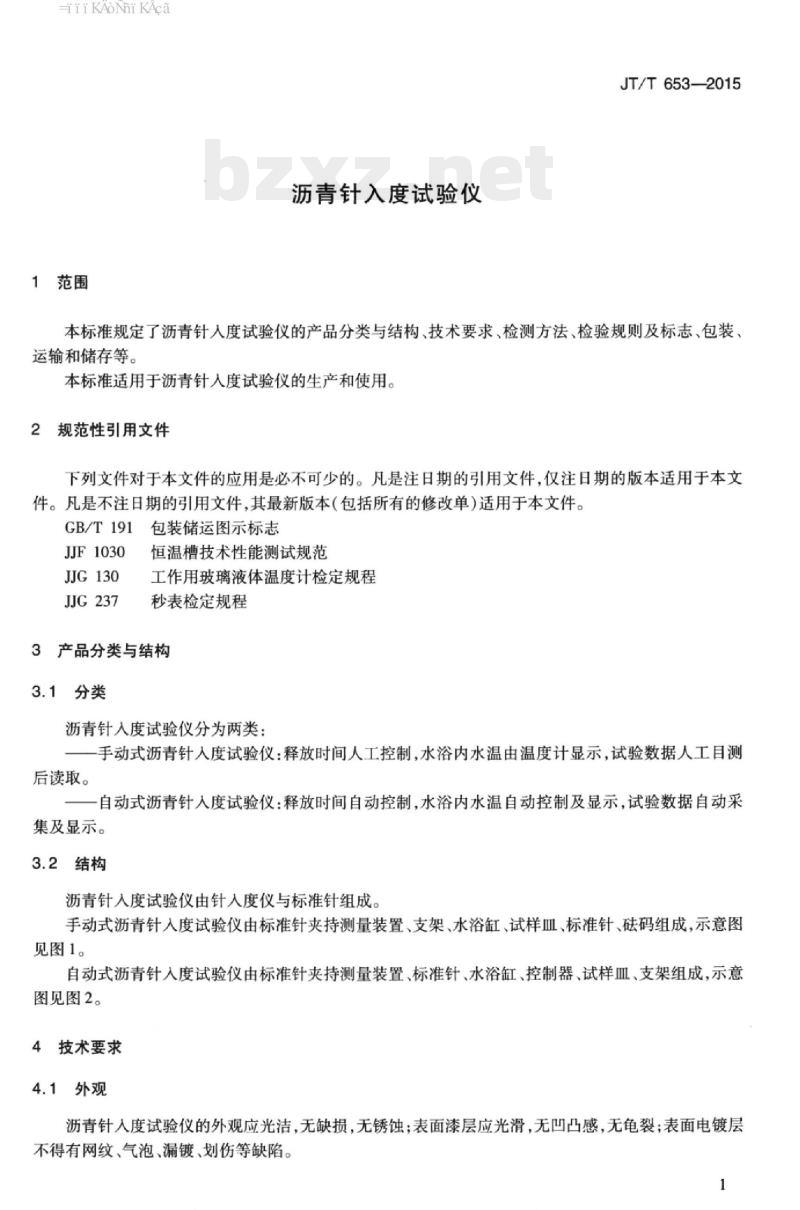

1范围
沥青针入度试验仪
JT/T653—2015
本标准规定了沥青针人度试验仪的产品分类与结构、技术要求、检测方法、检验规则及标志、包装、运输和储存等。
本标准适用于沥青针人度试验仪的生产和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1914
包装储运图示标志
JJF1030
JJG130
JJG237
恒温槽技术性能测试规范
工作用玻璃液体温度计检定规程秒表检定规程
3产品分类与结构
3.1分类
沥青针人度试验仪分为两类：
一手动式沥青针人度试验仪：释放时间人工控制，水浴内水温由温度计显示，试验数据人工目测后读取。
一自动式沥青针人度试验仪：释放时间自动控制，水浴内水温自动控制及显示，试验数据自动采集及显示。
3.2结构
沥青针人度试验仪由针人度仪与标准针组成。手动式沥青针入度试验仪由标准针夹持测量装置、支架、水浴缸、试样皿、标准针、码组成，示意图见图1。
自动式沥青针入度试验仪由标准针夹持测量装置、标准针、水浴缸、控制器、试样血、支架组成，示意图见图2。
4技术要求
4.1外观
沥青针入度试验仪的外观应光洁，无缺损，无锈蚀；表面漆层应光滑，无凹凸感，无龟裂；表面电镀层不得有网纹、气泡、漏镀、划伤等缺陷。1
iiKAoNiKAca
JT/T653—2015
说明：
标准针夹持测量装置；
支架；
水浴缸：
试样血：
标准针：
一础码。
图1手动式沥青针入度试验仪示意图4.2工作环境条件
说明：
显示窗
标准针夹持测量装置：
一标准针；
室内温度：15℃~30℃，环境湿度：不大于85%RH。4.2.2
电源电压：220×（1±10%）V。4.3
针入度仪
一水浴缸；
清零测量
控制器；
试样皿；
一支架。
图2自动式沥青针入度试验仪示意图标准针夹持测量装置由底座、立柱、悬臂支架、针连杆、码和示值系统组成。4.3.2底座应装有底座平台水平调整装置。当调整至水平时，底座平台的水平度允差应不大于0.25mm/100mm。
4.3.3立柱与底座平台的垂直度允差应不大于0.15mm/100mm。4.3.4悬臂支架可在立柱外径上下自由调节高度，并能可靠地锁定在需要的位置处。悬臂支架（包括装配在悬臂支架上的全部零件）在锁紧手柄没有锁紧时，不得自行下滑。升降手把转动应灵活且用力均匀。
4.3.5悬臂支架上安装针连杆的内孔，其中心线与底座平台的垂直度允差应不大于0.20mm/100mm，内孔粗糙度Rao.8μm。
4.3.6针连杆在悬臂支架上安装作无明显摩擦垂直运动，配合间隙0.03mm~0.05mm，安装后针连杆与底座平台的垂直度允差应不大于0.20mm/100mm。针人度仪应设有针连杆制动和释放按钮，紧压按钮时针连杆应可自由下落。
4.3.7针人度仪显示分度值为1针人度（0.1mm），最大允许误差不超过1针人度。度盘或标尺式刻2
iiiKAoNiKAca
JT/T653-2015
线刻字应清晰、准确：数字式显示的内容应齐全，不得有缺损、遗漏，且显示清晰。应具有“清零”功能。4.3.8针连杆用合金铜或不锈钢制造。长度减去码和悬臂支架安装针连杆内孔所占长度后，有效长度不得小于55mm，外径全长表面粗糙度Ra0.8μm，针连杆的质量为（47.5±0.05）g。4.3.9另附有础码两个，质量分别为（50±0.05）g和（100±0.05）g。4.3.10针和针连杆总质量为（50±0.05）g，加码总质量分别为（100±0.05）g和(200±0.05）g。4.4测量范围
针入度测量范围：（0~500)针人度。4.5标准针
4.5.1标准针针体应由硬化回火的不锈钢制造，钢号为440-C或等同的材料，针体的洛氏硬度值HRC54HRC60。
4.5.2标准针的形状和尺寸应符合图3要求。2
说明：
一针体：
2针柄。
201000
40~45（长针50~55）
8409°40
50±1（长针60±1）
8°409°40
A放大图
图3标准针
91:0~t1:00
单位为毫米
4.5.3针体的圆锥体与圆柱体应保证同轴，其同轴度不大于0.20mm，圆锥体端面应无毛刺。4.5.4针体的针尖平面与针体轴线所成垂直度误差不超过2°，边缘应锐利而无毛刺。4.5.5针体圆锥的表面粗糙度的算术平均值应为Ra0.2μm~Rao.3μm。4.5.6针柄由不锈钢或黄铜制作，针体应牢固地装在针柄里，针尖及针的任何部位与针柄的同轴度不大于0.5mm。
4.5.7标准针的质量为（2.50±0.05）g，可在针柄的尾部钻孔或将其边缘磨平，以修正针的总质量。针体应采取过渡配合嵌人针柄内。4.5.8每个针柄上应打印上清晰的单独标志号码。4.5.9每一根标准针应附有计量技术机构的检定/校准证书。3
-iiKAoNiKAca
JT/T653—2015
4.6试样血
试样血为不易锈蚀的金属材料或玻璃制作，圆柱形平底。其尺寸应符合表1规定。表1试样血
针人度（0.1mm）
40~200
200~350
350~500
4.7恒温水浴
内径（mm）
33 ~55
水浴容积不小于10L，能保持温度在试验温度±0.1℃范围内。4.7.1
深度（mm）
45 ~ 70
4.7.2水浴中距水底部50mm处有一个带孔的支架，这一支架离水面至少有100mm。支架为不易锈蚀的金属材料制作。
4.8平底玻璃血
平底玻璃皿的容量不小于350mL，深度要没过最大的试样血。内设一个不锈钢三脚支架，以保证试样皿稳定。
4.9计时器
4.9.1计时分度值不大于0.1s.60s内计时误差不超过±0.1s。4.9.2自动沥青针人度试验仪应在5s和60s能正确计时并释放针连杆4.10温度计
温度测量范围应满足-8℃~55℃，分度值应满足0.1℃，示值误差不大于±0.5℃。4.11绝缘性能
自动沥青针人度试验仪的导电部分与仪器外表的绝缘电阻应不小于2M2。5检测方法
5.1检测条件
室内温度：15℃~30℃。
室内湿度：不大于85%RH。
电压：220×（1±10%）V。
检测用仪器和器具
标准量块：量程1mm~100mm，准确度等级2级。测量投影仪（或其他影像测量仪）：50X，可测角度。天平：量程500g，感量0.005g。5.2.3
HiiKAoNniKAca
5.2.4外径千分尺：量程0mm~25mm，分度值0.01mm。5.2.5测深千分尺：量程0mm~100mm，分度值0.01mm。5.2.6游标卡尺：量程0mm~150mm，分度值0.02mm5.2.7百分表：量程0mm~10mm，分度值0.01mm5.2.8框式水平仪：150mm×150mm，分度值0.02mm，准确度0.10mm/1000mm。5.2.9绝缘电阻测量仪：直流500V。5.2.10
表面粗糙度仪或表面轮廓仪。
超声波硬度计：可测量细小轴。标准铂电阻温度计：准确度等级2级。秒表：分度值0.01s。
量筒：500mL和大于1L。
5.3外观
用目测和手感检查沥青针人度试验仪外观，应符合4.1的规定。5.4针入度仪
5.4.1针入度仪的水平调整和检测JT/T653—2015
将针入度仪放置在检验平台上，检查悬臂支架、针连杆和立柱，确保上面没有水和其他物质。调节底座水平，将框式水平仪平稳放在底座平台上，沿横向、纵向进行90°方向检验，应符合4.3.2的规定。5.4.2立柱与底座上平面垂直度的检测将框式水平仪沿底座中心线放置平稳（见图4），然后将磁力表座吸附在悬臂支架上，可靠固定，磁力表座的百分表测头指向框式水平仪的垂直面上，指针调整到零位，此位置为零起点。再旋转升降旋钮，使磁力表座沿立柱垂直升降100mm，通过百分表位移值的变化测得立柱与底座上平面的垂直度。同样方法连续做3次，求平均值。试验结果应满足4.3.3的要求。中
说明：
2——框式水平仪；
3——磁力表座；4——升降旋钮。1——底座；2
图4立柱与底座上平面垂直度的检测示意图5
HiiKAoNni KAca
JT/T653—2015
5.4.3悬臂支架功能
旋动升降旋钮使悬臂支架沿立柱上下自由移动，用手感和目测检测，应满足4.3.4的要求。5.4.4悬臂支架针连杆内孔中心线与底座上平面垂直度5.4.4.1制作一钢制专用芯轴，其外径与长度详见图5。单位为毫米
图5专用芯轴
5.4.4.2将专用芯轴由下而上装人悬臂支架安装针连杆的内孔中，露出部分不得少于120mm，确定0mm起点和100mm终点：用测深千分尺测量专用芯轴与框式水平仪立面之间的垂直距离；在100mm范围内测量0mm起点和100mm终点两个点与框式水平仪立面之间垂直距离的数值，然后计算起点值和终点值的差值。同样方法连续做3次，求平均值。检验结果应满足4.3.5的要求。5.4.4.3内孔表面粗糙度用表面粗糙度仪进行检验，检验结果应满足4.3.5的要求。5.4.5针连杆功能
5.4.5.1针连杆的外观用手感和目测检测。5.4.5.2按5.4.4.2方法，其中专用芯轴用针连杆代替，检验针连杆与底座平台的垂直度。5.4.5.3卸下针连杆，用外径千分尺和内测千分尺分别测量针连杆外径和悬臂支架针连杆内孔内径。5.4.5.4检测结果应满足4.3.6的要求。5.4.6示值
5.4.6.1用目测检测显示分度、刻线刻字和显示内容，手动检测清零功能，应满足4.3.7的要求。5.4.6.2用手动移动针连杆通过目测方法检测测量范围，应符合4.4的要求。5.4.6.3将底座平台调整至水平状态，在底座平台上放置一合适的量块作为测量基准，在针连杆和基准量块之间分别放人1.00mm5.00mm、10.00mm、20.00mm、40.00mm五种量块。按下针连杆释放按钮，使针连杆自由落下到量块，记录显示示值，显示示值减去量块值的10倍应满足4.3.7最大允许误差的要求。
5.4.7针连杆
将针连杆卸下，用游标卡尺检验针连杆的有效长度，用表面粗糙度仪检验全长表面粗糙度，用电子天平检测针连杆质量，应满足4.3.8的要求。5.4.8码
用电子天平检测码的质量，应满足4.3.9的要求。5.4.9针连杆和标准针及加码总质量用电子天平分别检测针连杆和标准针的总质量、针连杆和标准针加1个码的总质量以及针连杆6
和标准针加两个码的总质量，应满足4.3.10的要求。5.5标准针
5.5.1几何尺寸和位置
JT/T653-2015
将标准针固定在测量投影仪或其他影像测量仪的测量平台上，选用合适放大倍数的目镜，分别检验标准针针体、针柄和总体的各项几何尺寸和同轴度，应满足4.5.2~4.5.4、4.5.6的要求。5.5.2针体圆锥表面粗糙度
用表面粗糙度仪或表面轮廓仪检验针体圆锥表面粗糙度，应满足4.5.5的要求。5.5.3质量
用电子天平检测标准针的质量，应满足4.5.7的要求。5.5.4针体表面硬度
用超声波硬度计检验针体的表面硬度，应满足4.5.1的要求。5.5.5标记号码、材料及证书
用目测检测针柄标记号码，查验针体材料报告及标准针计量证书，应满足4.5.1、4.5.8、4.5.9的要求。
5.6试样血
外观通过目力检查，用游标卡尺检验试样血的几何尺寸，应满足4.6的要求。5.7恒温水浴
5.7.1容积
用量筒量水注人水浴，应满足4.7.1的容积要求。5.7.2温度控制
如沥青针入度试验仪对水浴温度无特殊说明，以25℃为水浴温度检验点；如说明水浴温度范围的，应以温度范围上下限点和25℃为水浴温度检验点。用标准铂电阻温度计或其他测温装置，按JJF1030方法测量水浴的温度均勾性和波动性，其所测得温度均匀性和波动性应满足4.7.1的温度控制要求。5.7.3支架位置
用游标卡尺检测支架的位置，应满足4.7.2的要求。5.8平底玻璃血
用量筒检测平底玻璃血的容积，并用目测检测平底玻璃血深度，应满足4.8的要求。5.9计时器
5.9.1计时误差
按JJG237中测量误差的方法检测60s计时误差，应满足4.9.1的要求。7
JT/T653—2015
5.9.2释放时间
用分度值0.01s的秒表检测自动沥青针人度试验仪的针连杆释放时间，应满足4.9.2的要求。5.10温度计
玻璃温度计按JJG130的方法检测。采用数字温度显示时，在温度测量范围内设置5个检测点（应包括上下限点和25℃），用标准温度计比较与数字显示的差值，应满足4.10的要求。5.11绝缘性能bZxz.net
用直流500V的绝缘电阻测量仪测量，绝缘电阻应符合4.11的要求。6检验规则
6.1检验类型
检验分为型式检验和出厂检验。6.2
型式检验
遇到下列情况之一，应进行型式检验，型式检验为第4章的全部项目：新投产试制或转厂生产时；
b）产品正式生产后，其结构、材料、工艺及关键配套元器件有较大改变，可能影响产品性能时；正常生产时，定期或积累一定产量后；d)
产品长期停产，恢复生产时；
质量监督机构或行业管理部门提出型式检验要求时。e)
6.3出厂检验
出厂检验项目为第4章除4.5.1标准针针体硬度以外的其他技术要求。6.4抽样和判定规则
6.4.1对于沥青针入度试验仪的型式检验，当批量不大于20台时，抽取2台；当批量大于20台时，抽取该批的10%。若有任一项不合格则加倍抽取，仍有任一项不合格的，判定该批产品不合格。6.4.2对于标准针的型式检验，当批量不大于100根时，抽取10根；当批量大于100根时，抽取该批的10%。若有任一项不合格则加倍抽取，仍有任一项不合格的，判定该批产品不合格。6.4.3出厂检验的全部项目应达到相应的技术要求，任一项不合格，则判定出厂检验不合格。7标志、包装、运输和储存
7.1标志
7.1.1每台沥青针人度试验仪应在醒目的位置固定产品铭牌。7.1.2产品铭牌的内容应包括：
制造广广名：
b）产品名称和型号；
