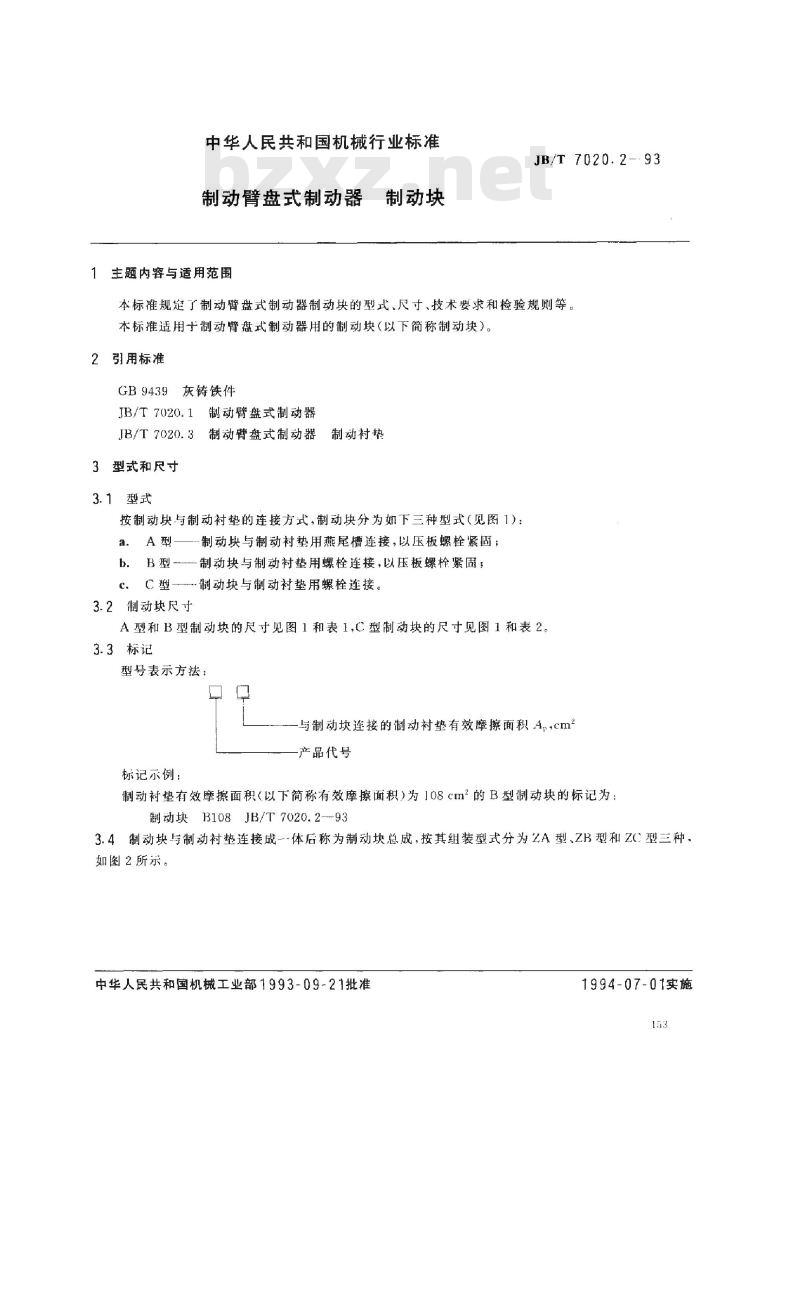

中华人民共和国机械行业标准
制动臂盘式制动器
1主题内容与适用范围
制动块
JB/T 7020.2- 93
本标准规定了制动臂盘式制动器制动块的型式、尺寸、技术要求和检验规则等本标推适用于制动臂盘式制动器用的制动块（以下简称制动块）。2引用标准
GB9439灰铸铁件
JB/T 7020.1
制动臂盘式制动器
JB/T7020.3制动臂盘式制动器制动衬势3型式和尺寸
3.1型式

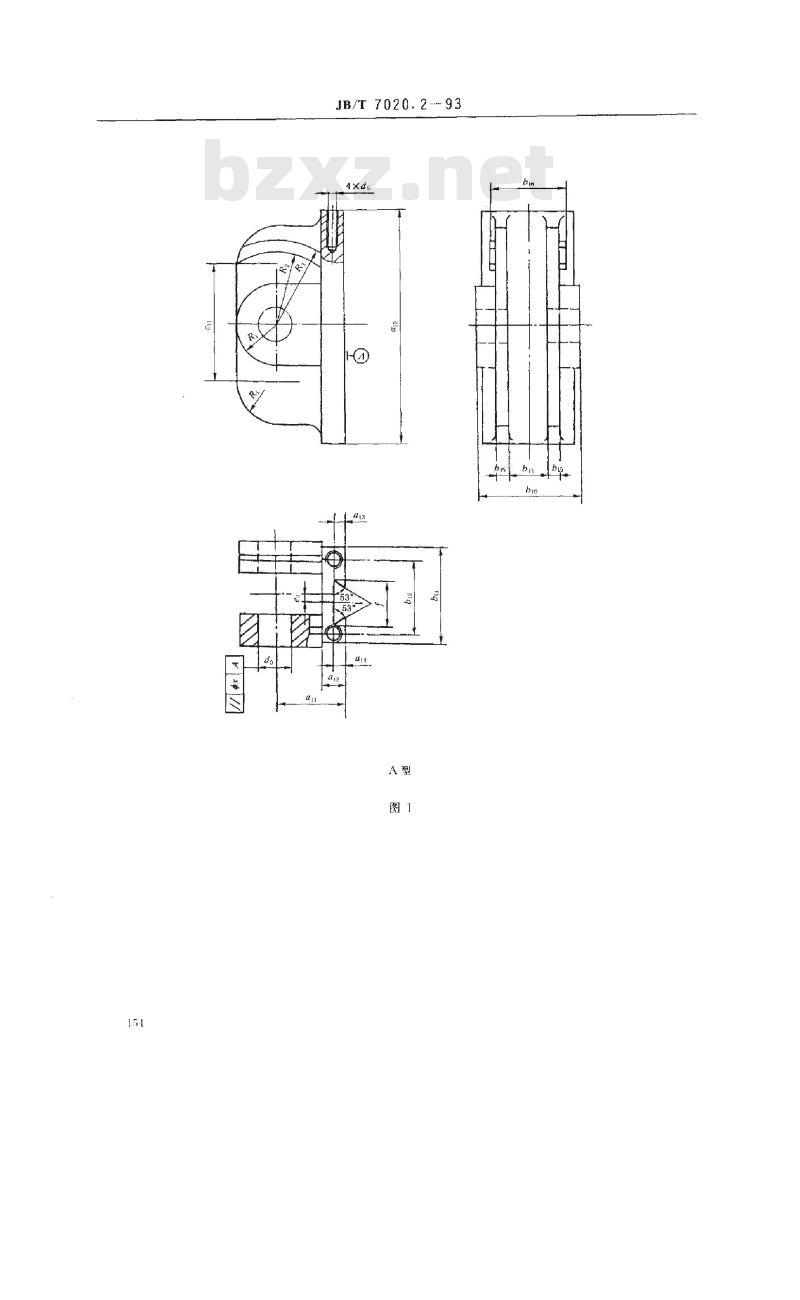

按制动块与制动衬垫的连接方式，制动块分为如下三种型式（见图1）：a.A型
一制动块与制动村垫用燕尾槽连接，以压板螺栓紧固；制动块与制动衬垫用螺栓连接，以压板螺栓紧固：-制动块与制动衬垫用螺栓连接。3.2制动块尺寸

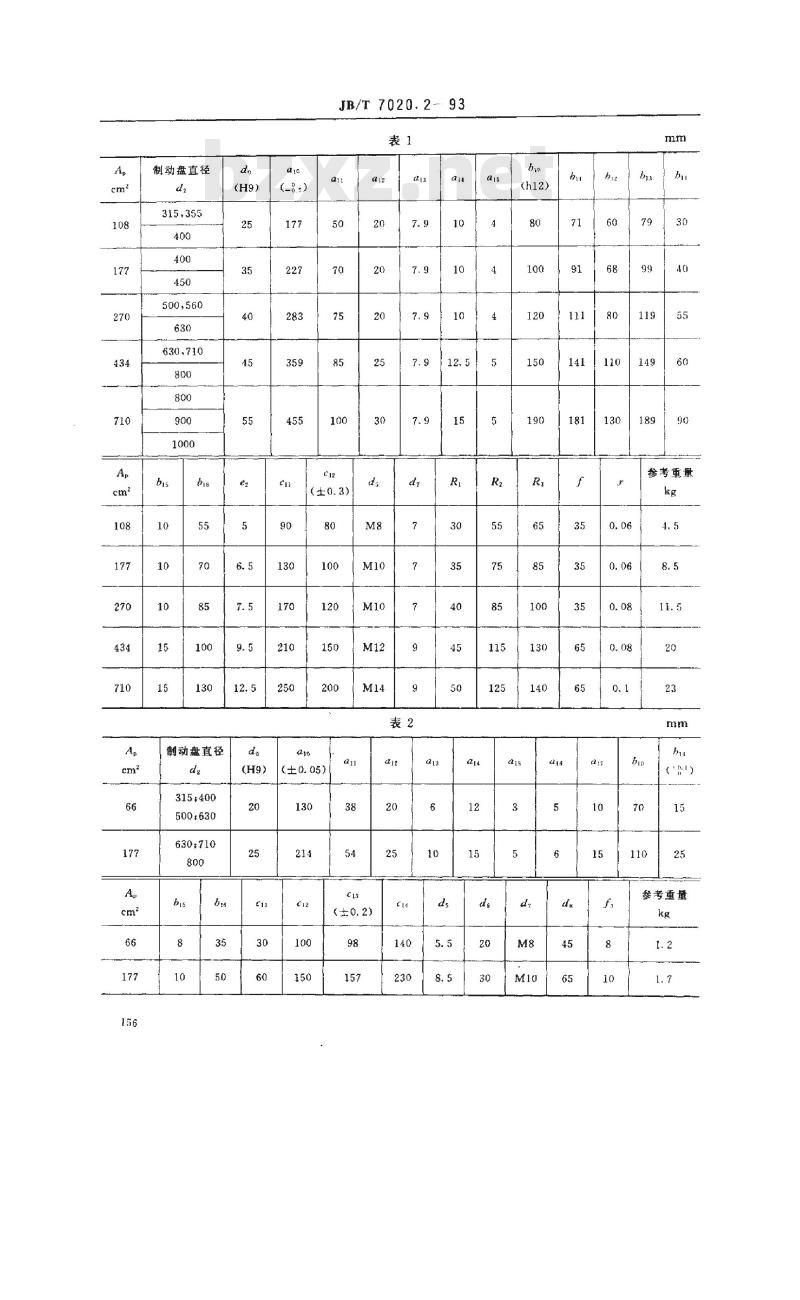

A型和B型制动块的尺寸见图1和表1,C型制动块的尺寸见图1和表2。3.3标记
型号表示方法：
与制动块连接的制动衬垫有效摩擦面积Ap4cm产品代号
标记示例：
制动衬垫有效摩擦面积（以下简称有效摩擦面积）为108cm2的B型制动块的标记为：制动块B108JB/T7020.2-93
3.4制动块与制动衬垫连接成-体后称为制动块总成，按其组装型式分为ZA型、ZB型和ZC型三种，如图2所示。
中华人民共和国机械工业部1993-09-21批准1994-07-01实施
JB/T 7020.2 ---93
5Vf—6
JB/T 7020.2-93

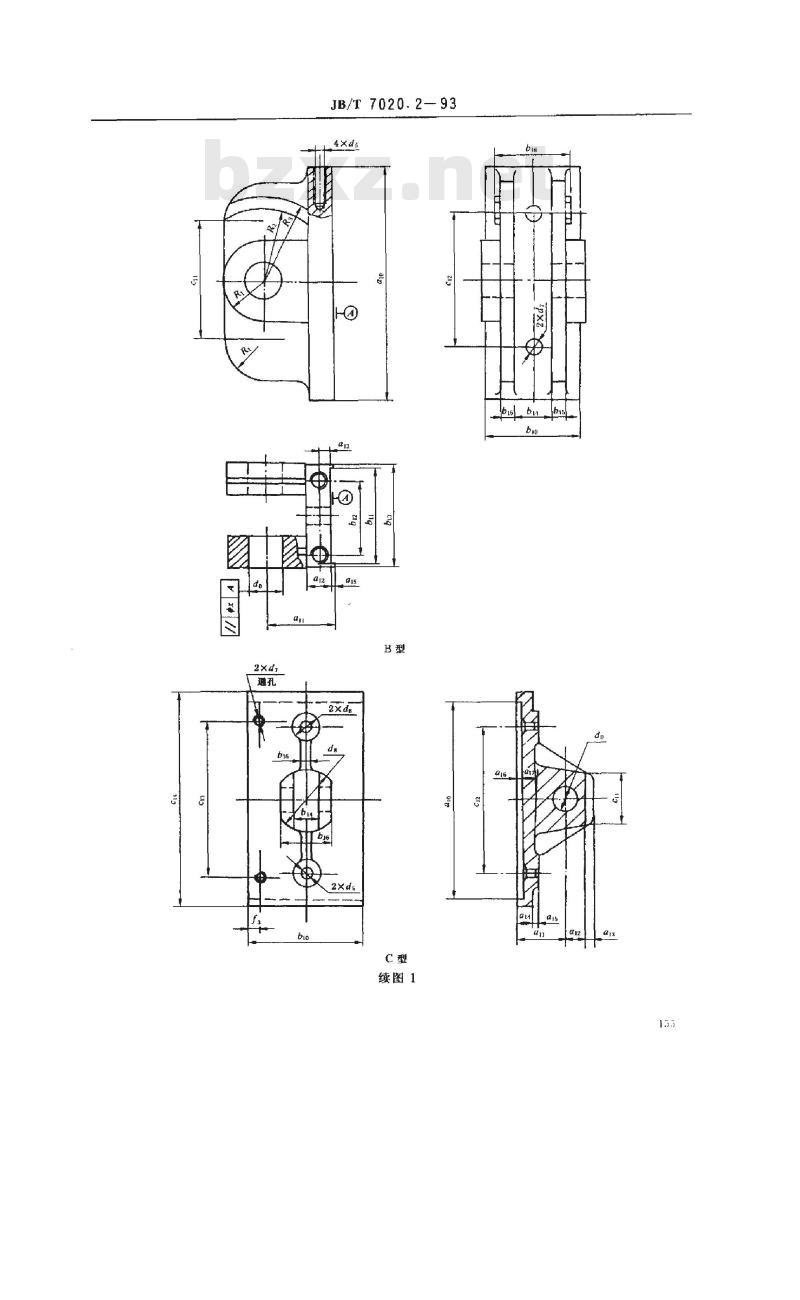

续图1
2i5l. bu bsl
制动盘直径
315,355
500,560
制动盘直径
315+400
500:630
630:710
JB/T 7020.2- 93
（±0.2)
参考重量
参考重量
4技术要求
4.1材料
JB/T 7020.2--93
1制动块：；2-制动衬垫，3—压板；4—紧固螺栓；5垫圈：6--钢背；7—连接螺栓
图2制动块总成示意图
制动块材料采用力学性能不低于GB9439中规定的HT200。4.2质量要求
4.2.1铸件不得有影响使用性能的气孔、夹砂等内部缺陷，不得有明显的外部裂纹及粘砂、飞刺等表面缺陷。机械加工前应进行消除内应力的处理。4.2.2光洁部位的防锈处理和非加工面的涂漆处理应符合JB/T7020.1中第4.6条的有关规定。4.2.3制动块与制动衬垫的连接应牢固可靠，不应有松动现象。制动块与制动衬垫钢背间的间隙应小于0.15mm。
4.2.4在制动块明显部位应有第3.3条规定的型号标记。5检验规则
5.1出厂检验
5.1.1每个制动块应由生产质量检验部门按本标准的规定进行出厂检验，检验合格后方可出厂，并附有产品合格证。
5.1.2出厂检验项目及检验方法如下：a。制动块材料应符合本标准第4.1条的规定；b用通用量、卡具检测表1和表2中有公差要求的各尺寸及第4.2.1和4.2.3条中的有关规定：c．用国测法检验第4.2.1和4.2.4条中的有关外观质量；137
JB/T7020.2bzxZ.net
d．按JB/T7020.1的有关规定和方法检测第4.2.2条的有关项；e．本标准第4.2.3条可用JB/T7020.1中第5.3.4条的方法检查。5.1.3制动块的出厂受检项目必须全部合格。5.2型式检验
5.2.1型式检验项目包括本标准第3章和第4章的全部技术内容。5.2.2．型式检验及其抽样方法参照JB/T7020.1中6.2条的有关规定。附加说明：
本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由太原重型机械学院负贵起草。本标准主要起草人唐风、华小洋、宋延俊、吴景刚。1.8
