本标准规定了制动臂盘式制动器用制动盘的型式、尺寸、技术要求及检验规则等。本标准适用于以电力液压推动器为驱动装置的常闭制动臂盘式制动器。 JB/T 7020.1-1993 制动臂盘式制动器 JB/T7020.1-1993

标准内容

部分标准内容：

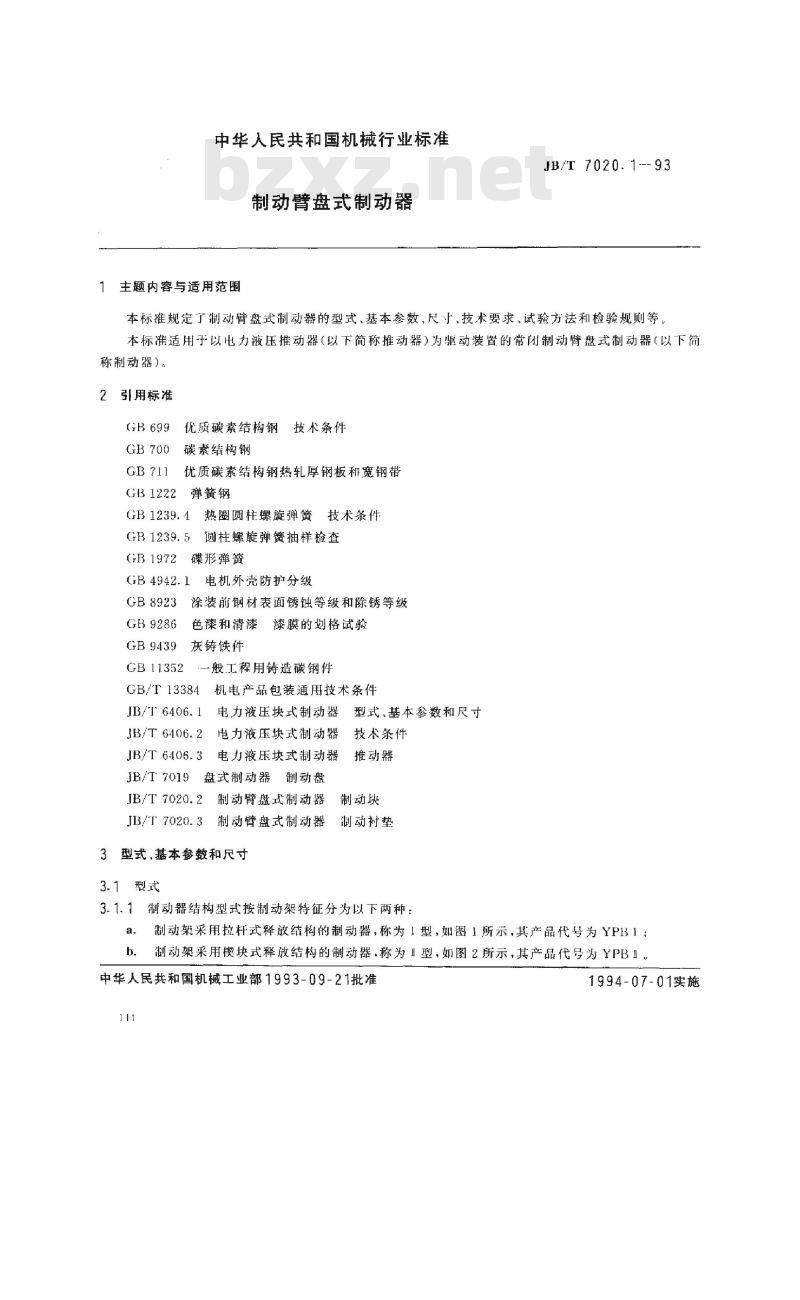

中华人民共和国机械行业标准
制动臂盘式制动器
主题内容与适用范围
JB/T 7020.1-93
本标准规定了制动臂盘式制动器的型式、基本参数、尺寸、技术要求、试验方法和检验规则。本标准适用于以电力波压推动器（以下简称推动器）为驱动装置的常闭制动臂盘式制动器（以下简称制动器）。

2 引用标准
GB699 优质碳素结构钢技术条件
GB700 碳素结构钢
GB711 优质碳素结构钢热轧厚钢板和宽钢带
GB1222 弹簧钢
GB1239.4 热圈圆柱螺旋弹簧技术条件
GB1239.5 圆柱螺旋弹簧抽样检查
GB1972 碟形弹簧
GB4942.1 电机外壳防护分级
GB8923 涂装前钢材表面锈蚀等级和除锈等级
GB9286 色漆和清漆漆膜的划格试验
GB9439 灰铸铁件
GB11352 一般工程用铸造碳钢件
GB/T13384 机电产品包装通用技术条件
JB/T 6406.1 电力被压块式制动器型式、基本参数和尺寸
JB/T 6406.2 电力液压块式制动器技术条件
JB/T 6406.3 电力液压块式制动器推动器
JB/T7019 盘式制动器制动盘
JB/T7020.2 制动臂盘式制动器制动块
JB/T 7020.3 制动臂盘式制动器制动衬垫

3 型式、基本参数和尺寸
3.1 型式
3.1.1 制动器结构型按制动架特征分为以下两种：

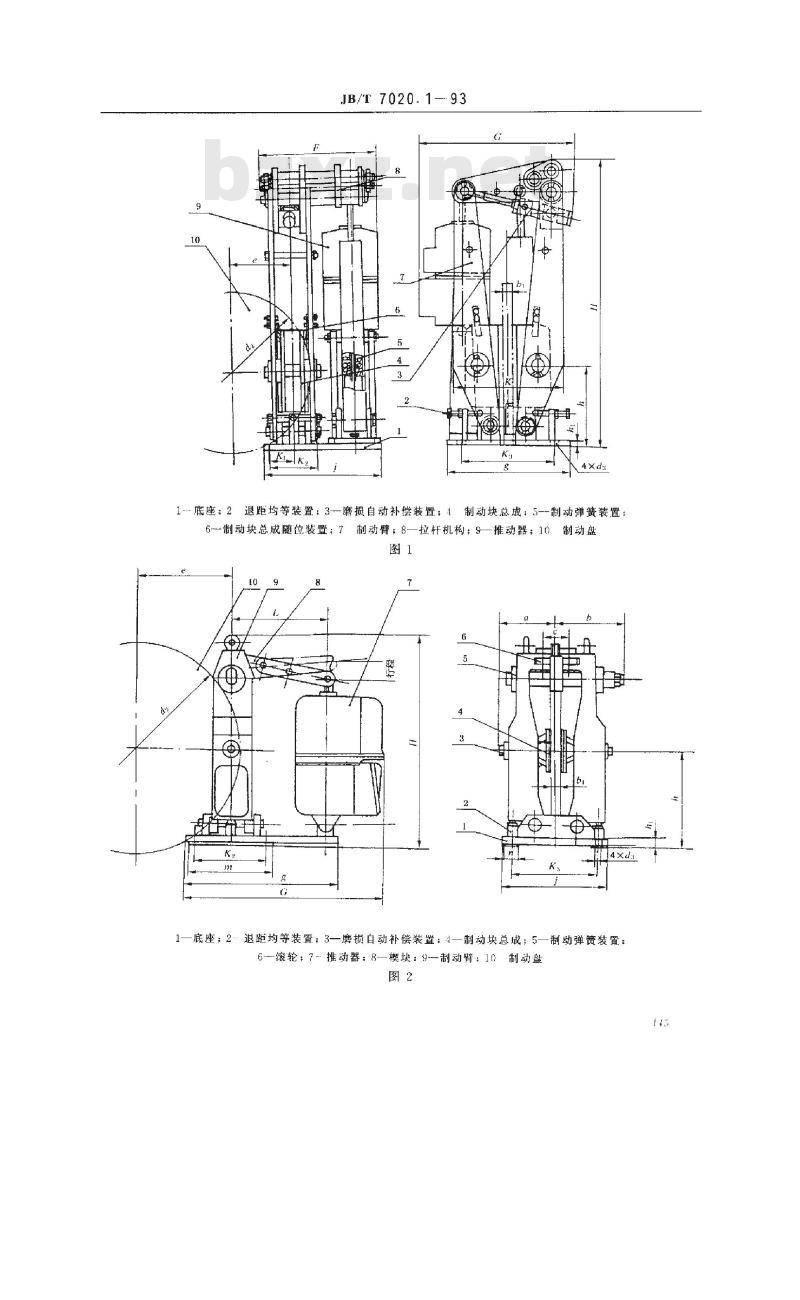

a. 制动架采用拉杆式释放结构的制动器，称为1型，如图1所示，产品代号为YP13；
b. 制动架采用楔块式释放结构的制动器，称为2型，如图2所示，产品代号为YPB。

制动器主要部件包括：底座、退距均等装置、磨损自动补偿装置、制动块总成、制动弹簧装置、制动块总成随位装置、制动臂、拉杆机构或楔块、推动器、制动盘等。

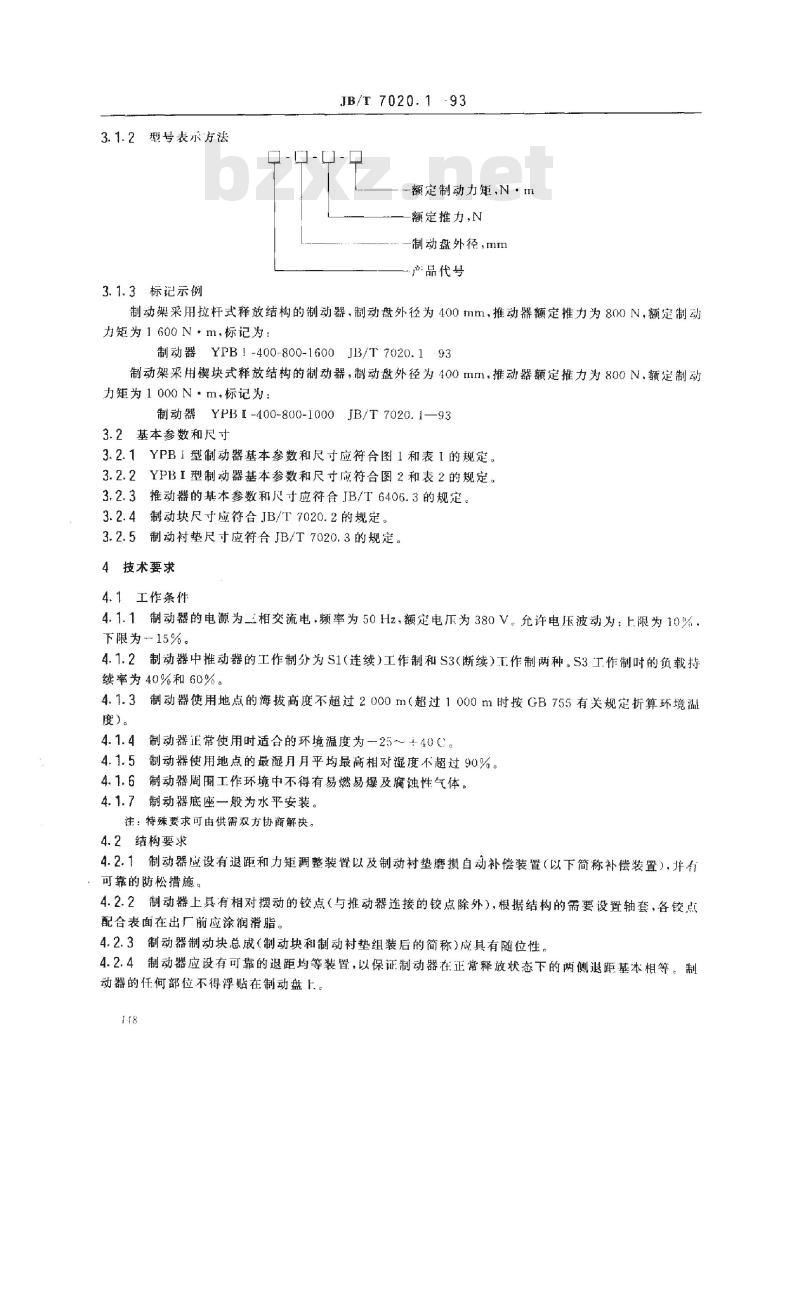

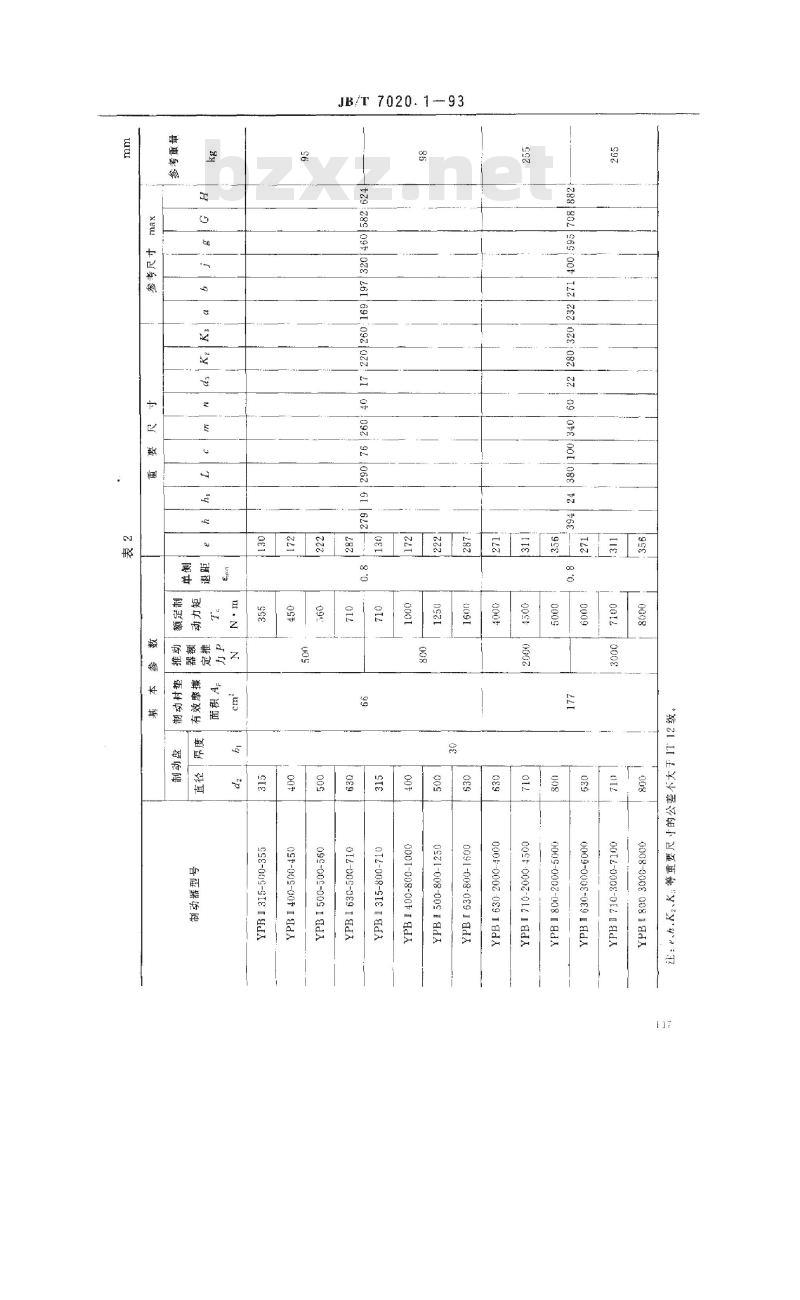

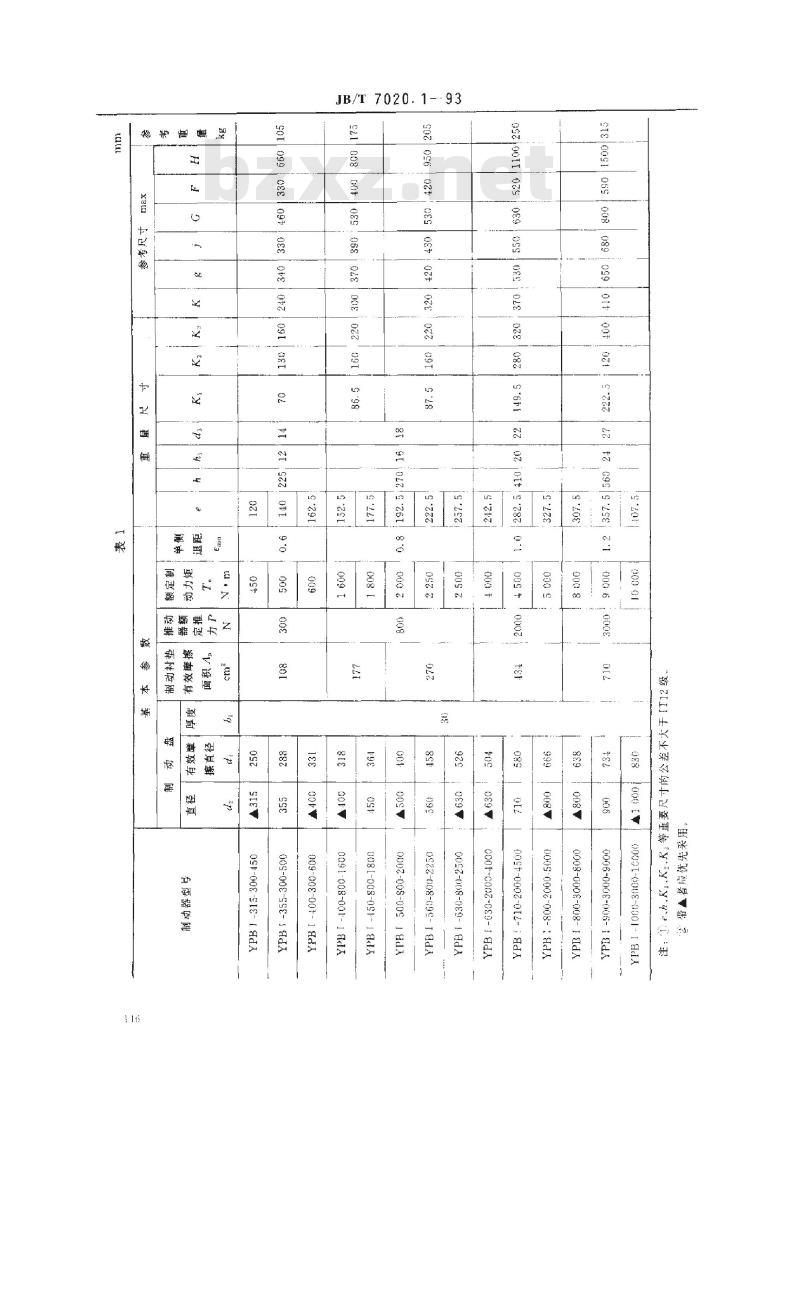

3.1.2 型号表示方法
3.1.3 标记示例
wwW.bzxz.Net
JB/T 7020.1-93
额定制动力矩，N·m
额定推力
