【机械行业标准(JB)】制动臂盘式制动器制动衬垫

本网站发布时间： 1993-09-21 15:00:00

JB/T7020.3-1993
已作废
　点击下载此标准

基本信息

标准号：
JB/T 7020.3-1993
标准名称：
制动臂盘式制动器制动衬垫
标准类别：
机械行业标准(JB)
英文名称：
Brake arm disc brake brake pad
标准状态：
已作废
发布日期：
1993-09-21
实施日期：
1994-07-01
作废日期：
2007-02-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
137.60 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J19联轴器、制动器与变速器

关联标准

替代情况：
被JB/T 7020-2006代替
采标情况：
neq DIN 15432-89

出版信息

页数：
7页
标准价格：
12.0 元

其他信息

发布部门：
北京起重运输机械研究所
相关标签：
制动盘式制动器衬垫

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了制动臂盘式制动器制动衬垫用制动盘的型式、尺寸、技术要求及检验规则等。本标准适用于制动臂盘式制动器用的制动衬垫。 JB/T 7020.3-1993 制动臂盘式制动器制动衬垫 JB/T7020.3-1993

标准内容

部分标准内容：

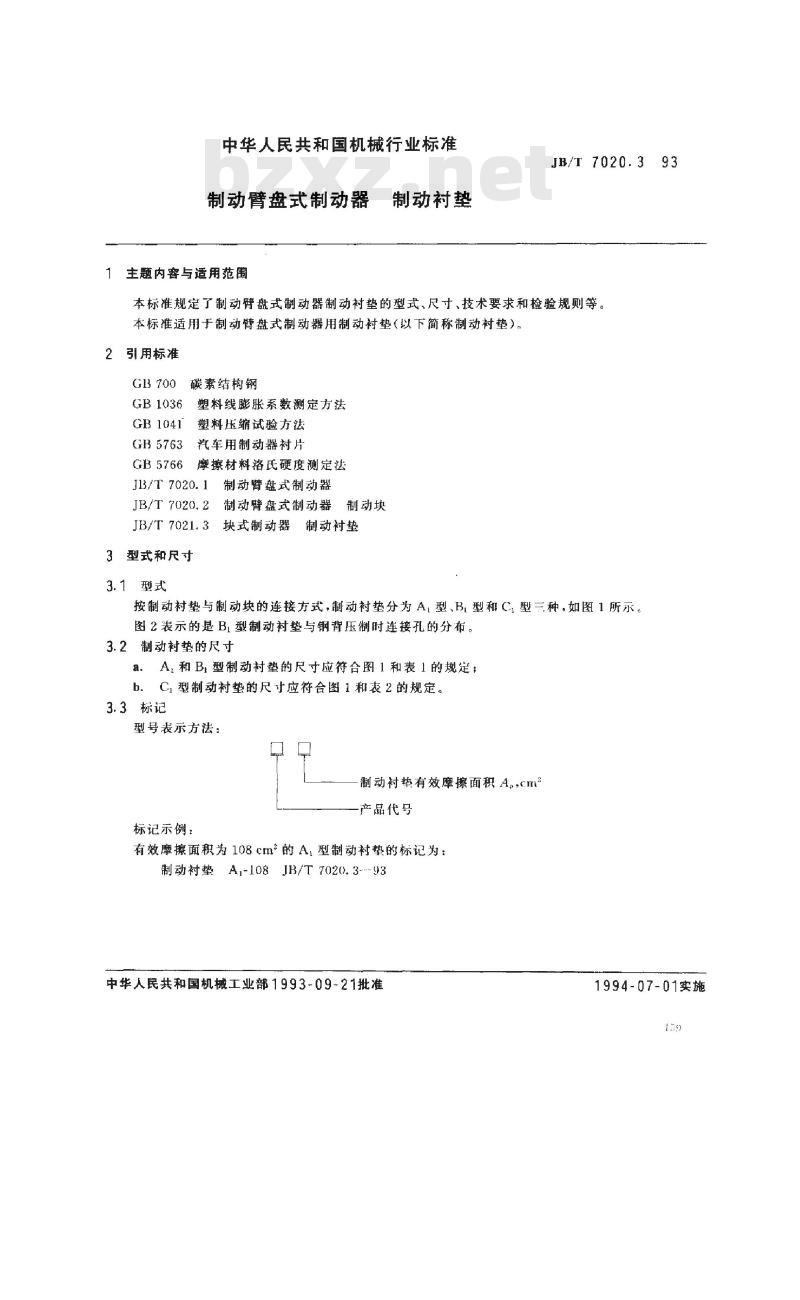

中华人民共和国机械行业标准
制动臂盘式制动器
主题内容与适用范围
本标准规定了制动臂盘式制动器制动衬垫的型式、尺寸、技术要求和检验规则。本标准适用于制动臂盘式制动器用制动衬垫（以下简称制动衬垫）。

2 引用标准
GB3700 碳素结构钢
GB1036 塑料线膨胀系数测定方法
GB1041 汽车用制动器衬片
GB5763 塑料压缩试验方法
GB5766 摩擦材料洛氏硬度测定法
JB/T7020.1 制动臂盘式制动器
JB/T7020.2 制动块

3 型式和尺寸
3.1 型式

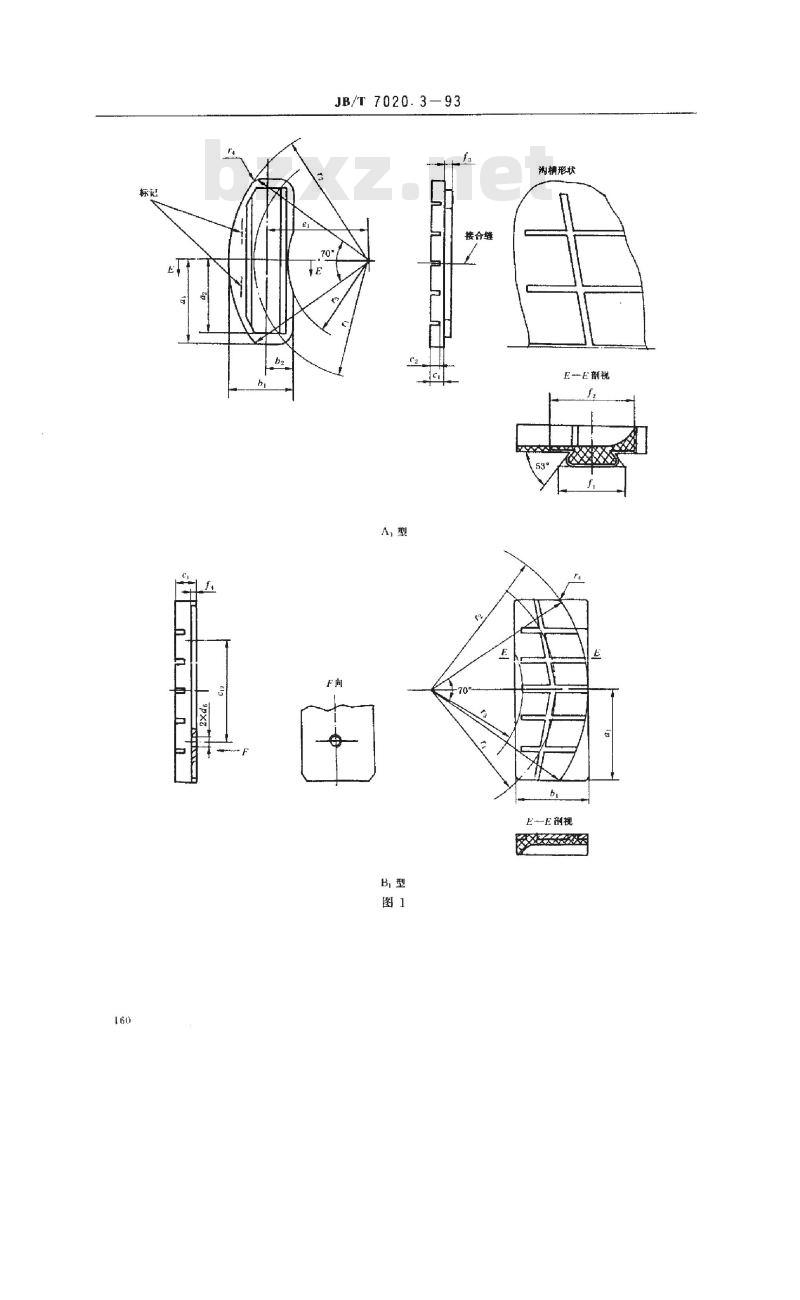

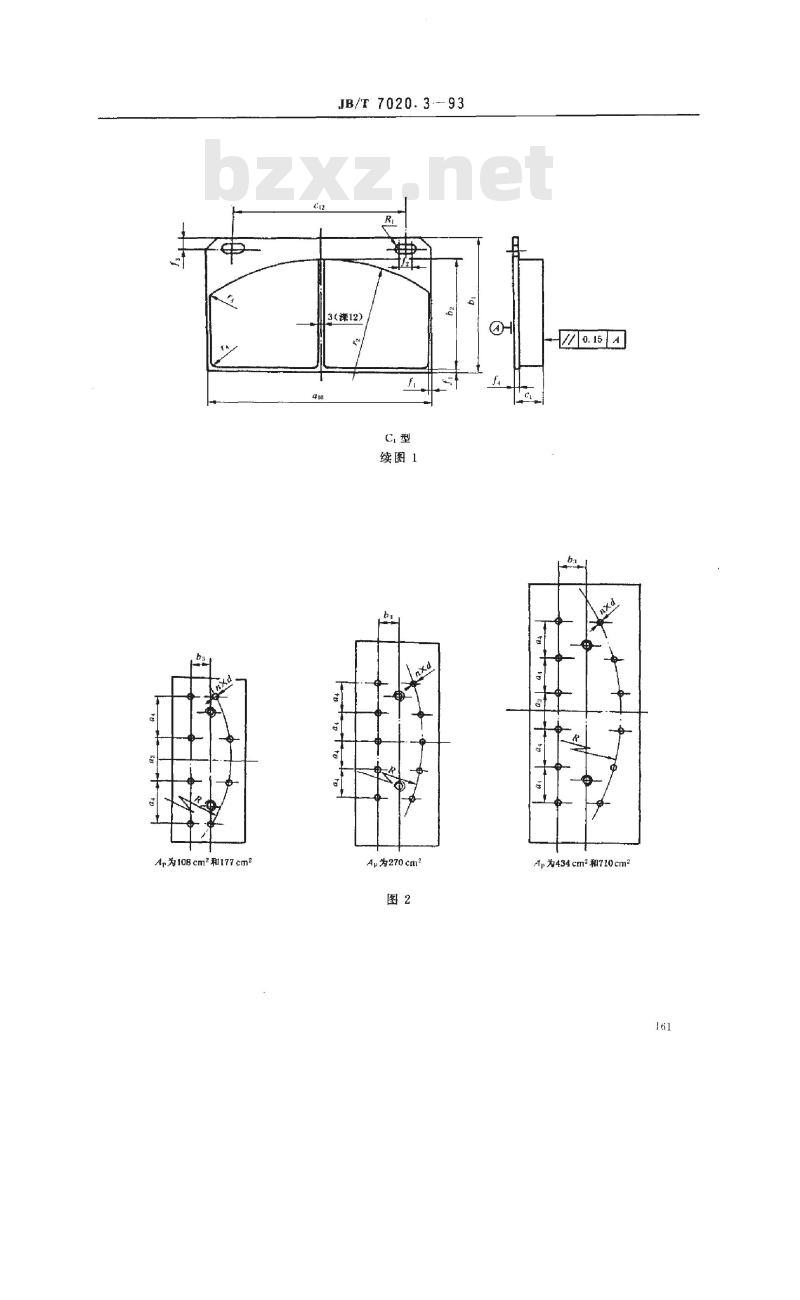

按制动衬垫与制动块的连接方式，制动衬垫分为A型、B型和C型三种，如图1所示。图2显示B1型制动衬垫与钢背压制时连接孔的分布。www.bzxz.net

3.2 制动衬垫尺寸

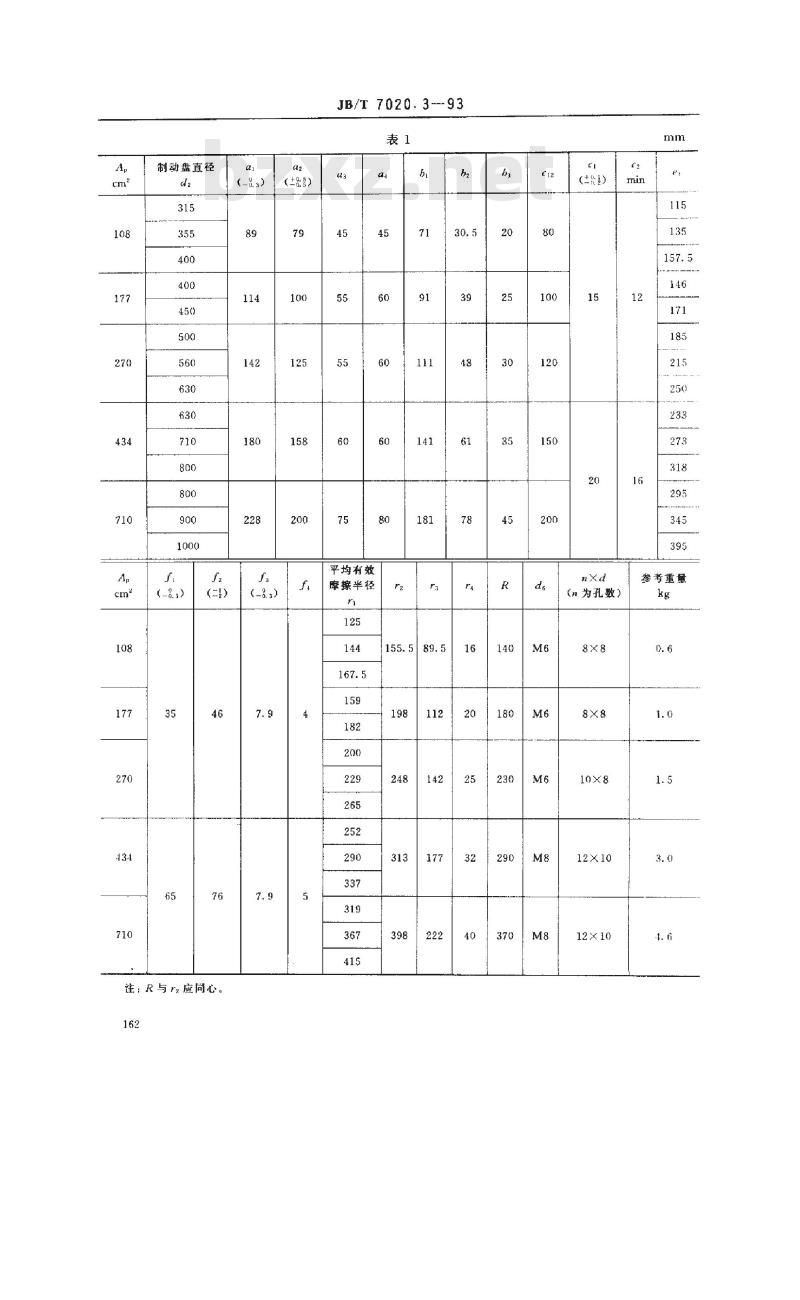

A型和B型制动衬垫尺寸应符合图1和表1规定；C型制动衬垫尺寸应符合图1和表2规定。

3.3 标记
型号表示方法：制动衬垫有效摩擦面积As（cm²）与产品代号组合标记。
标记示例：有效摩擦面积为108cm²的A型制动衬垫标记为：制动衬垫A-108 JB/T 7020.3-93。

3.4 制动衬垫总成
制动衬垫与制动块组装后称为制动块总成，按组装型式分为ZA型、ZB型和ZC型，如图2所示。

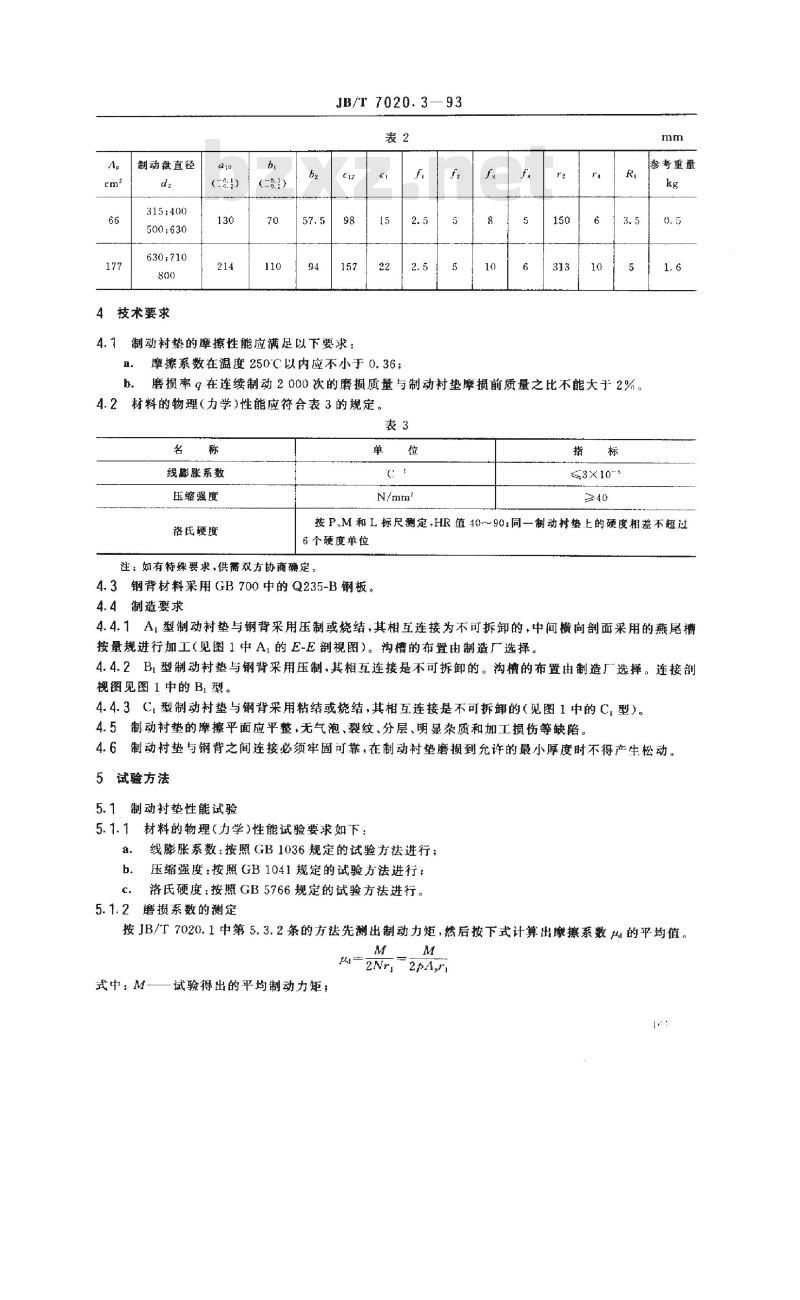

4 技术要求
4.1 摩擦性能
制动衬垫摩擦性能应满足以下要求：摩擦系数在温度25℃以内不小于0.36，连续制动2000次的磨损率q（磨损质量/制动衬垫原质量）不大于2%。

4.2 材料性能
制动衬垫材料的物理和力学性能应符合表3规定，包括线膨胀系数、压缩强度及洛氏硬度等指标。

4.3 重量参考
制动衬垫参考重量按表中标注的规格执行，保证安装和性能的一致性。
