【机械行业标准(JB)】起重机用液压缓冲器

本网站发布时间： 1993-09-21 15:00:00

JB/T7017-1993
现行
　点击下载此标准

基本信息

标准号：
JB/T 7017-1993
标准名称：
起重机用液压缓冲器
标准类别：
机械行业标准(JB)
英文名称：
Hydraulic buffer for cranes
标准状态：
现行
发布日期：
1993-09-21
实施日期：
1994-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
197.67 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用机械与设备>>J80起重机械

关联标准

采标情况：
DIN 15018 NEQ

出版信息

出版社：
机械工业出版社
页数：
9页
标准价格：
15.0 元
出版日期：
1994-07-01

其他信息

起草人：
王成兰、王海定、赵岐玲
起草单位：
南京起重电器厂
提出单位：
机械工业部北京起重运输机械研究所
发布部门：
中华人民共和国机械工业部
相关标签：
起重机液压缓冲器

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了起重机用液压缓冲器的型式、基本参数、技术要求、试验方法、标志、包装、运输和贮存。本标准适用于起重机用缓冲器，也适用于其他设备在运行过程或运行终端防止刚性碰撞的缓冲装置。 JB/T 7017-1993 起重机用液压缓冲器 JB/T7017-1993

标准内容

部分标准内容：

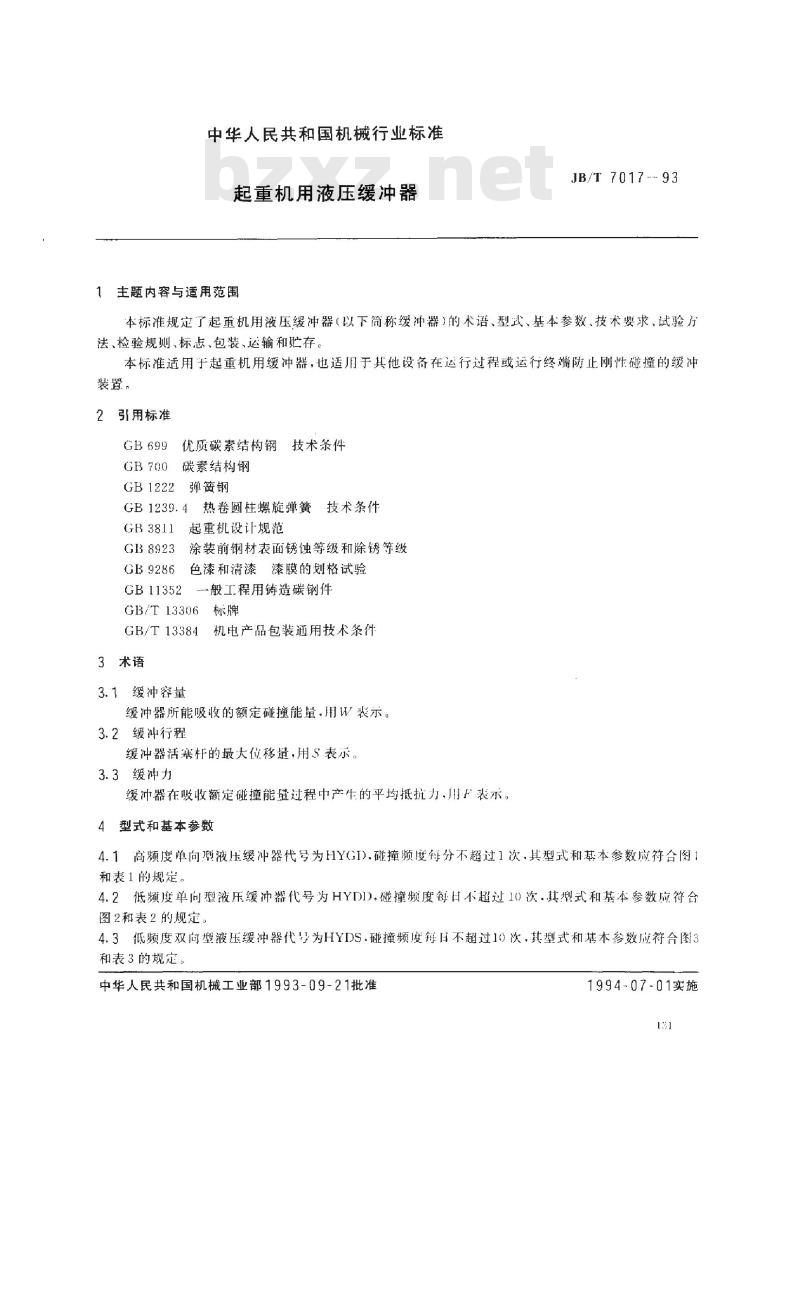

中华人民共和国机械行业标准 JB/T7017-93 起重机用液压缓冲器

1 主题内容与适用范围
本标准规定了起重机用液压缓冲器（以下简称缓冲器）的术语、型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于起重机用缓冲器，也适用于其他设备在运行过程或终端防止刚性碰撞的缓冲装置。

2 规范性引用文件
本标准引用以下标准：GB699、GB700、GB1222、GB1239.4、GB3811、GB8923、GB9286、GB11352、GB/T13306、GB/T13384。

3 术语
3.1 缓冲容量：缓冲器所能吸收的额定碰撞能量，用W表示。
3.2 缓冲行程：缓冲器活塞杆的最大位移量，用S表示。
3.3 缓冲力：缓冲器在吸收额定碰撞能量过程中产生的平均抵抗力，用F表示。

4 型式和基本参数

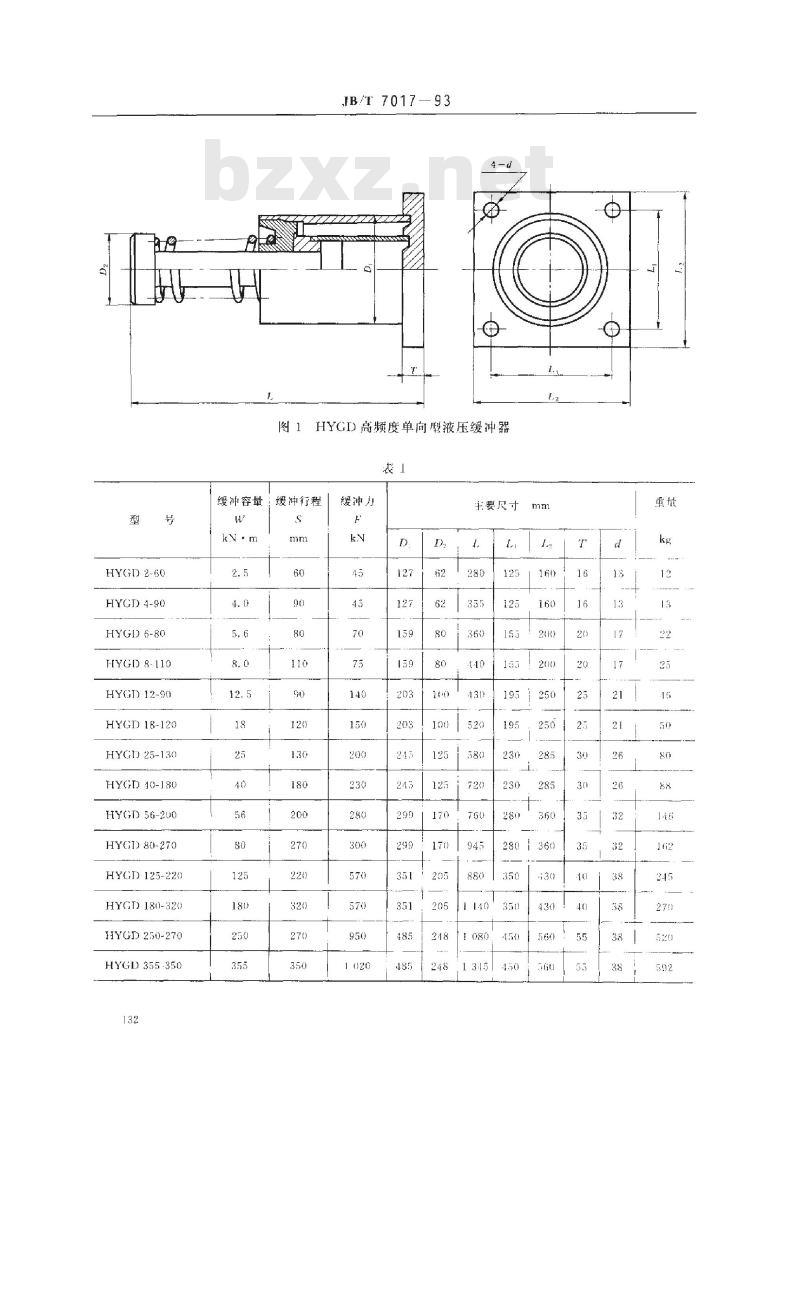

4.1 高频度单向型液压缓冲器（代号HYGI），碰撞频度每分钟不超过1次，其型式和参数见图1及表1。

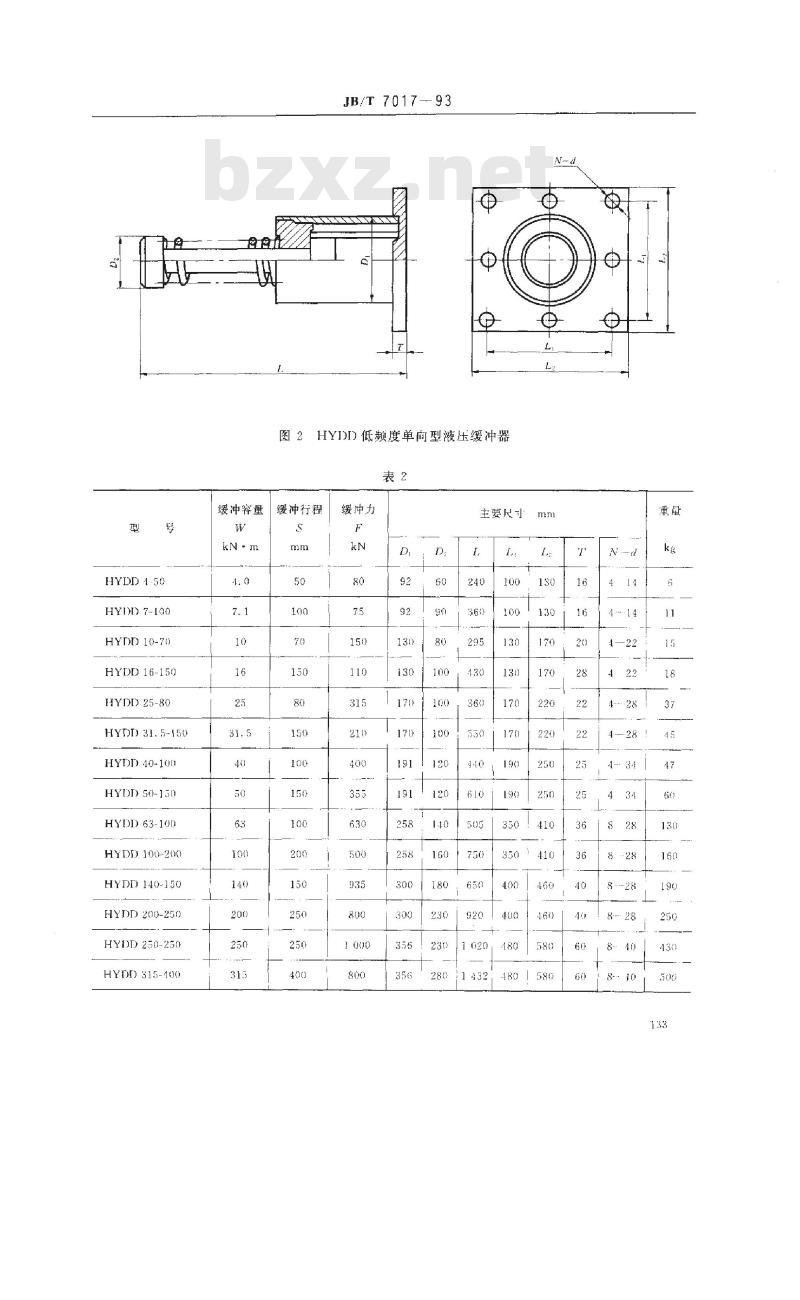

4.2 低频度单向型液压缓冲器（代号HYDI），碰撞频度每日不超过10次，其型式和参数见图2及表2。

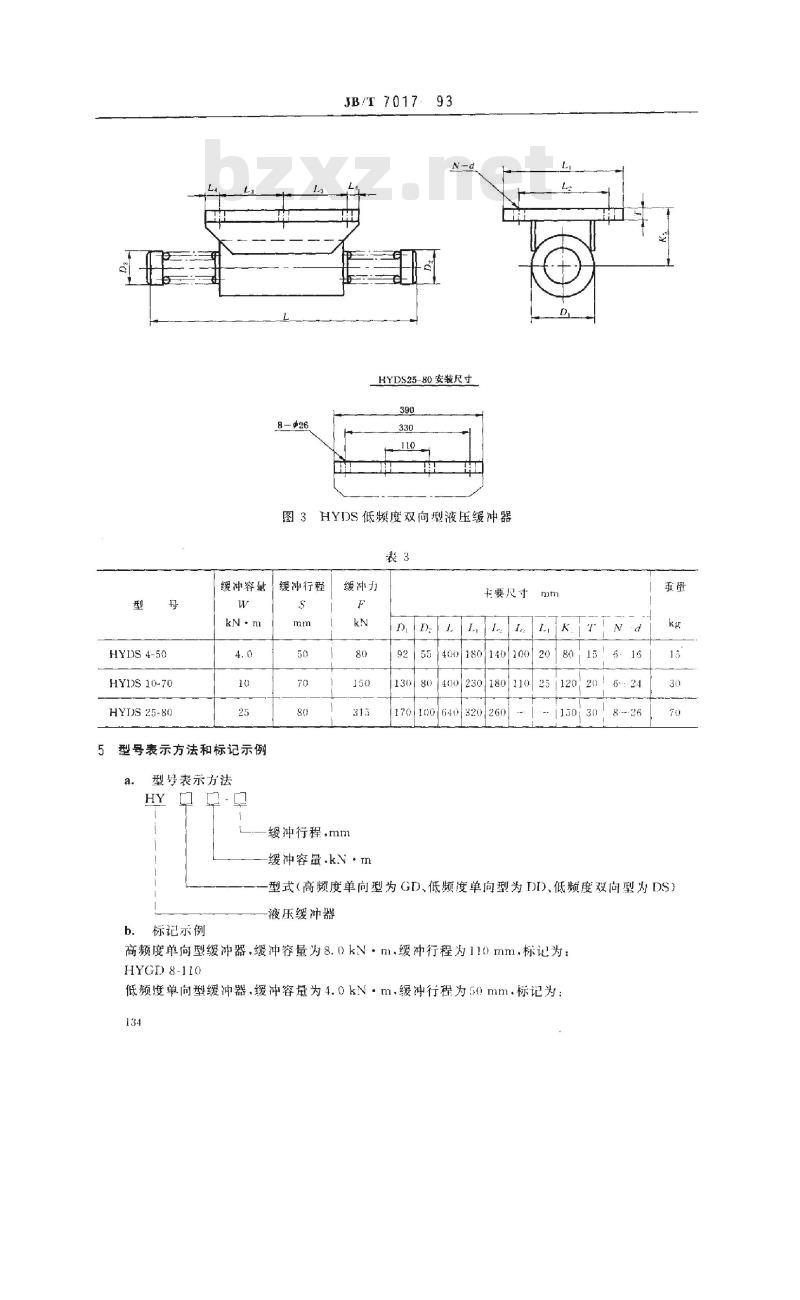

4.3 低频度双向型液压缓冲器（代号HYDS），碰撞频度每日不超过10次，其型式和参数见图3及表3。

表1 高频度单向型液压缓冲器主要参数示例：
型号 | 缓冲行程 S (mm) | 缓冲容量 W (kN·m) | 缓冲力 F (kN)
HYGD2-60 | 80 | 6 | 45
HYGD4-90 | 125 | 12.5 | 75
HYGD6-80 | 40 | 10 | 150
...（其余型号参数按原表填写）

表2 低频度单向型液压缓冲器主要参数示例：
型号 | 缓冲行程 S (mm) | 缓冲容量 W (kN·m) | 缓冲力 F (kN)
HYDI2-50 | 50 | 4 | 80
HYDI10-70 | 100 | 10 | 150
HYDI25-80 | 150 | 25 | 313
...（其余型号参数按原表填写）

表3 低频度双向型液压缓冲器主要参数示例：
型号 | 缓冲行程 S (mm) | 缓冲容量 W (kN·m) | 缓冲力 F (kN)
HYDS4-50 | 50 | 4 | 80
HYDS10-70 | 70 | 10 | 150
HYDS25-80 | 80 | 25 | 313

型号表示方法和标记示例：
型号由缓冲器代号（HY）、型式及缓冲容量表示，如HYDS25-80。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
