【机械行业标准(JB)】 回转式翻车机

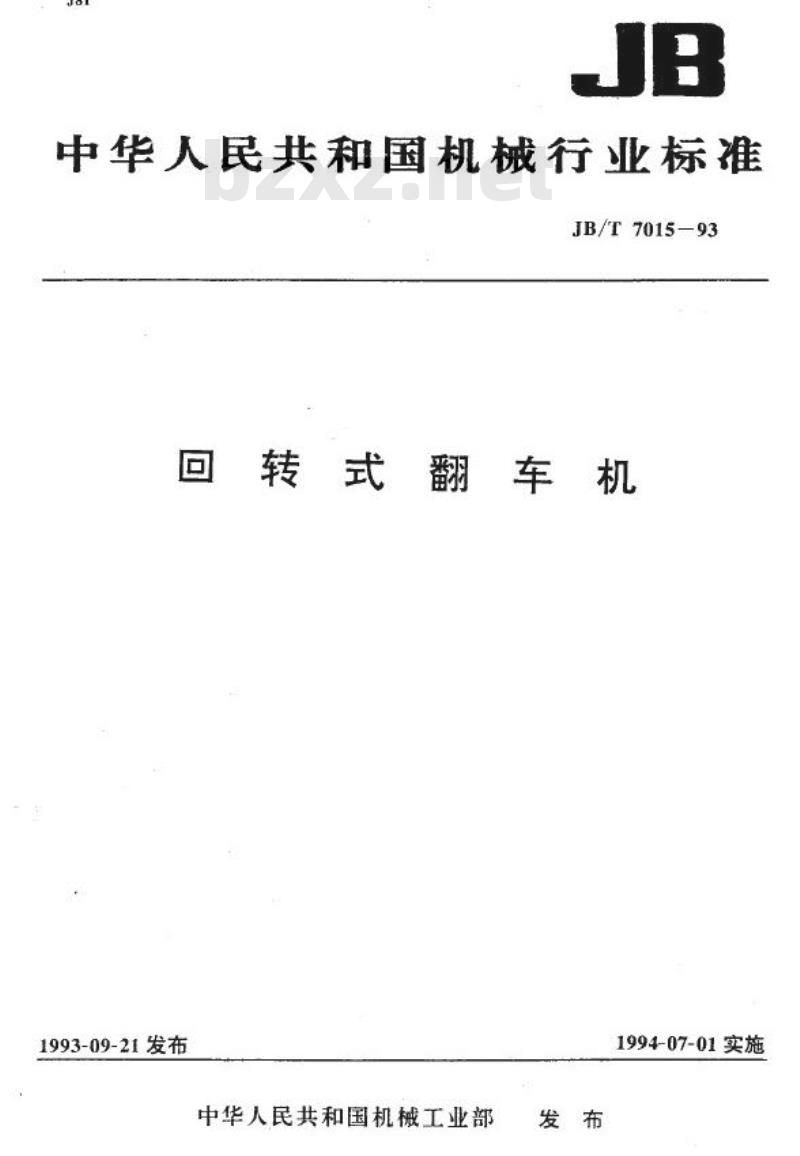

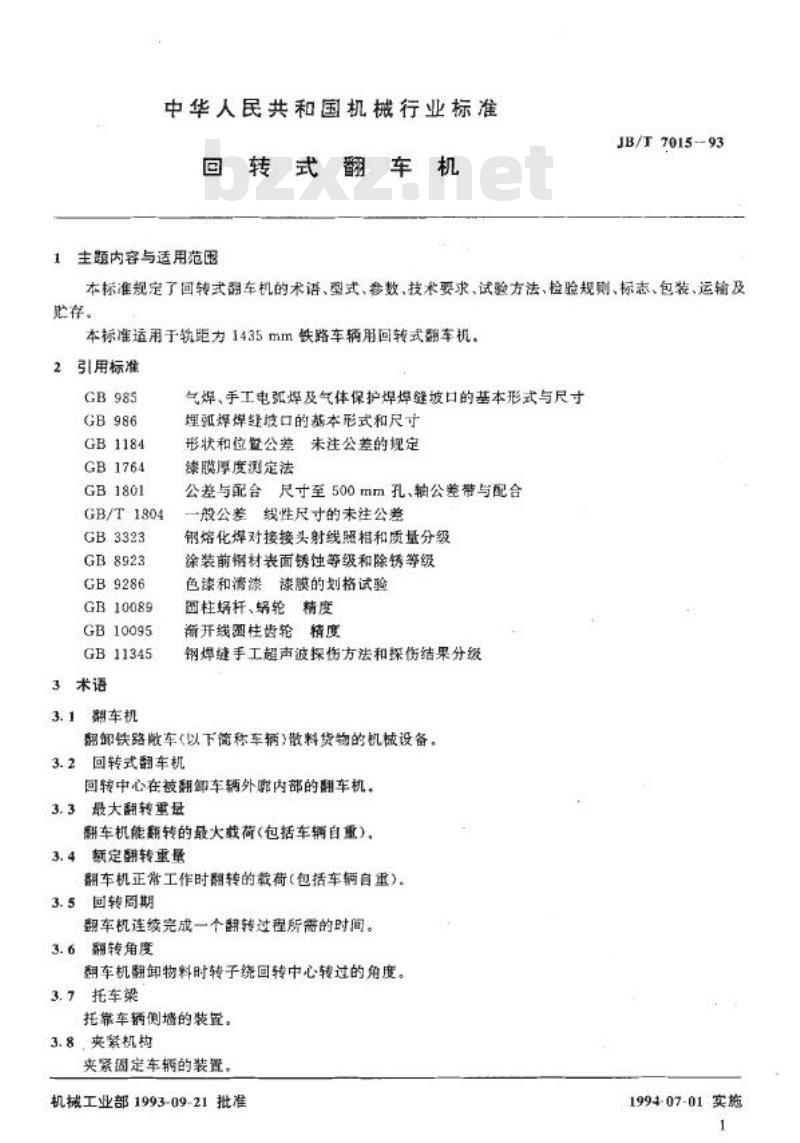

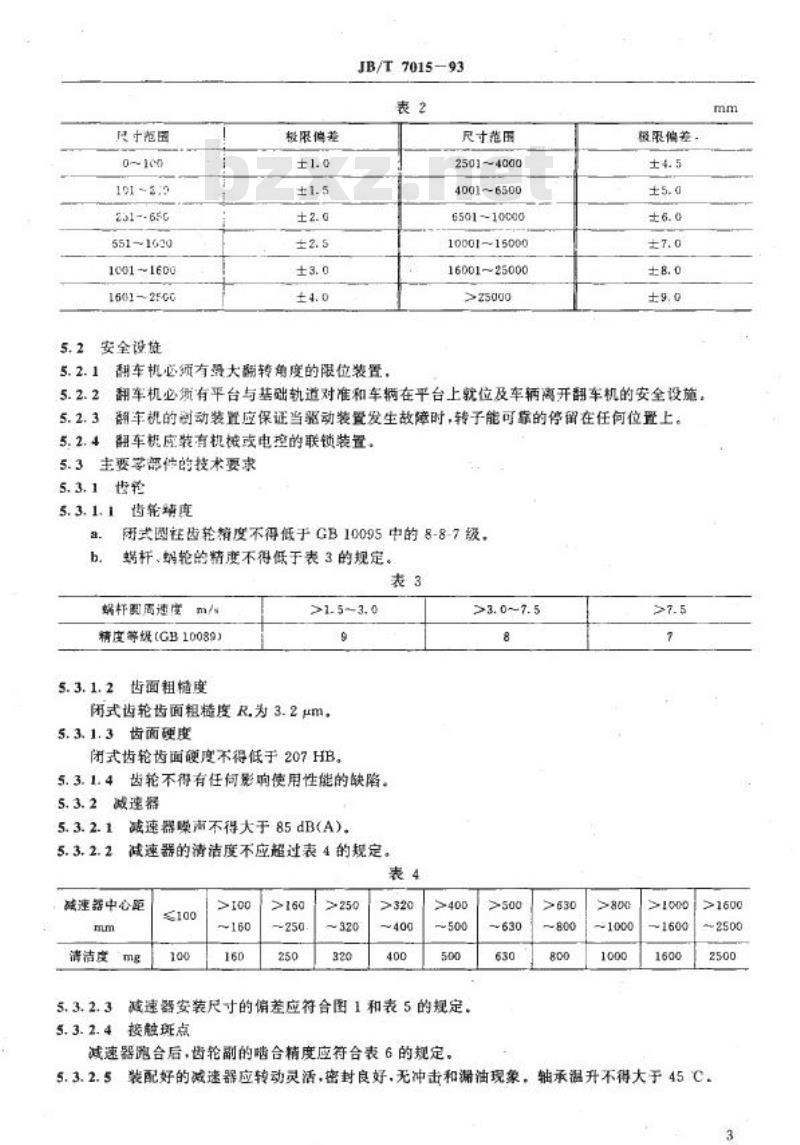

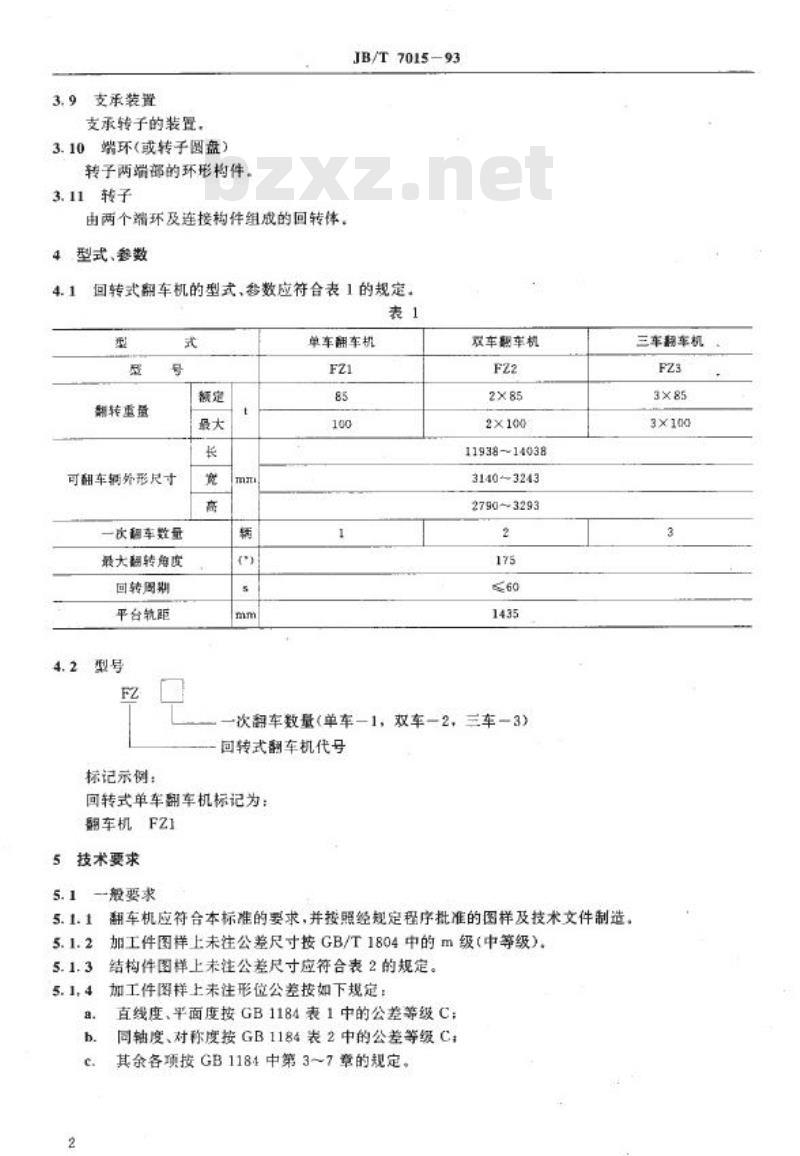

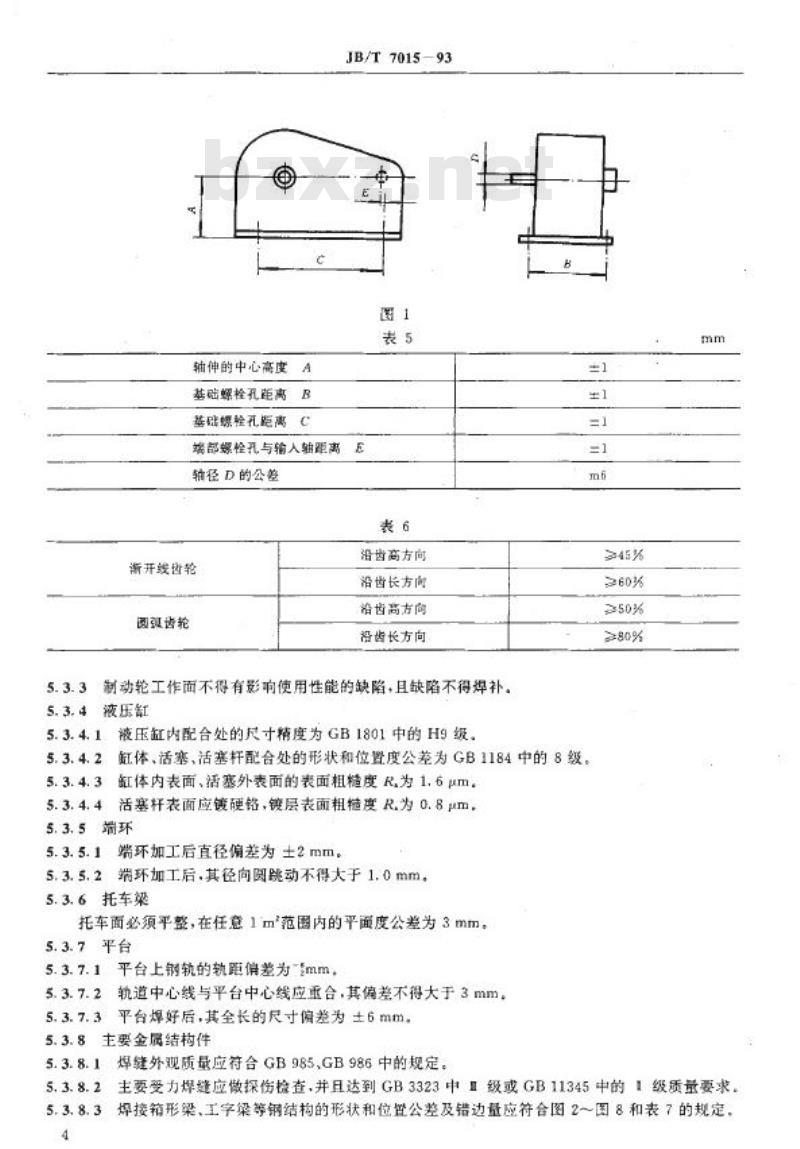

中华人民共和国机械行业标准 JB/T7015-93 回转式翻车机 1993-09-21发布 1994-07-01实施 中华人民共和国机械工业部发布 1 主题内容与适用范围 本标准规定了回转式翻车机的术语、型式、参数、技术要求、试验方法、检验规则、标志、包装、运输及存储。本标准适用于轨距为1435mm铁路车辆用回转式翻车机。 2 规范性引用文件 本标准引用以下标准：GB985, GB986, GB1184, GB1764, GB1801, GB/T1804, GB3323, GB8923, GB9286, GB10089, GB10095, GB11345。 3 术语 3.1 翻车机：翻卸铁路散装货物的机械设备。 3.2 回转式翻车机：回转中心在被翻卸车辆外廓内部的翻车机。 3.3 最大翻转重量：翻车机能翻转的最大载荷（包括车辆自重）。 3.4 额定翻转重量：翻车机正常工作时翻转的载荷（包括车辆自重）。 3.5 回转周期：翻车机连续完成一个翻转过程所需时间。 3.6 翻转角度：转子绕回转中心转过的角度。 3.7 托车架：托靠车辆侧墙的装置。 3.8 夹紧机构：夹紧固定车辆的装置。 3.9 支承装置：支承转子的装置。 3.10 端环（或转子圆盘）：转子两端部的环形构件。 3.11 转子：由两个端环及连接构件组成的回转体。 4 型式与参数 4.1 回转式翻车机的型式、参数应符合表1规定。 表1 型式及主要参数 单车翻车机：FZ1，额定85t，最大100t，平台轨距1435mm，最大翻转角度≤60°，一次翻车数量1辆。 双车翻车机：FZ2，额定2×85t，最大2×100t，平台轨距1435mm，最大翻转角度≤60°，一次翻车数量2辆。 三车翻车机：FZ3，额定3×85t，最大3×100t，平台轨距1435mm，最大翻转角度≤60°，一次翻车数量3辆。 4.2 型号标记 回转式单车翻车机标记为：FZ1；双车翻车机：FZ2；三车翻车机：FZ3。 5 技术要求 5.1 一般要求 翻车机应符合本标准要求，并按照经批准的图样及技术文件制造。加工件图样未注公差尺寸按GB/T1804 m级，中等级。结构件图样未注公差应符合表2规定。加工件图样未注形位公差：直线度、平面度按GB1184表1公差等级C；同轴度、对称度按GB1184表2公差等级C；其他按GB1184第3～7章规定。 5.2 安全设施 翻车机必须有受大翻转角度的限位装置，平台与基础轨道对准及车辆就位和离开翻车机的安全设施，驱动故障时转子能可靠停留在任何位置，应装机械或电控联锁装置。 5.3 主要部件技术要求 5.3.1 齿轮及蜗杆 闭式圆柱齿轮精度不得低于GB10095 8-8-7级，蜗杆蜗轮精度不得低于表3规定。闭式齿轮齿面粗糙度Rz为3.2μm，齿面硬度按设计要求处理。
