【机械行业标准(JB)】 辊子输送机

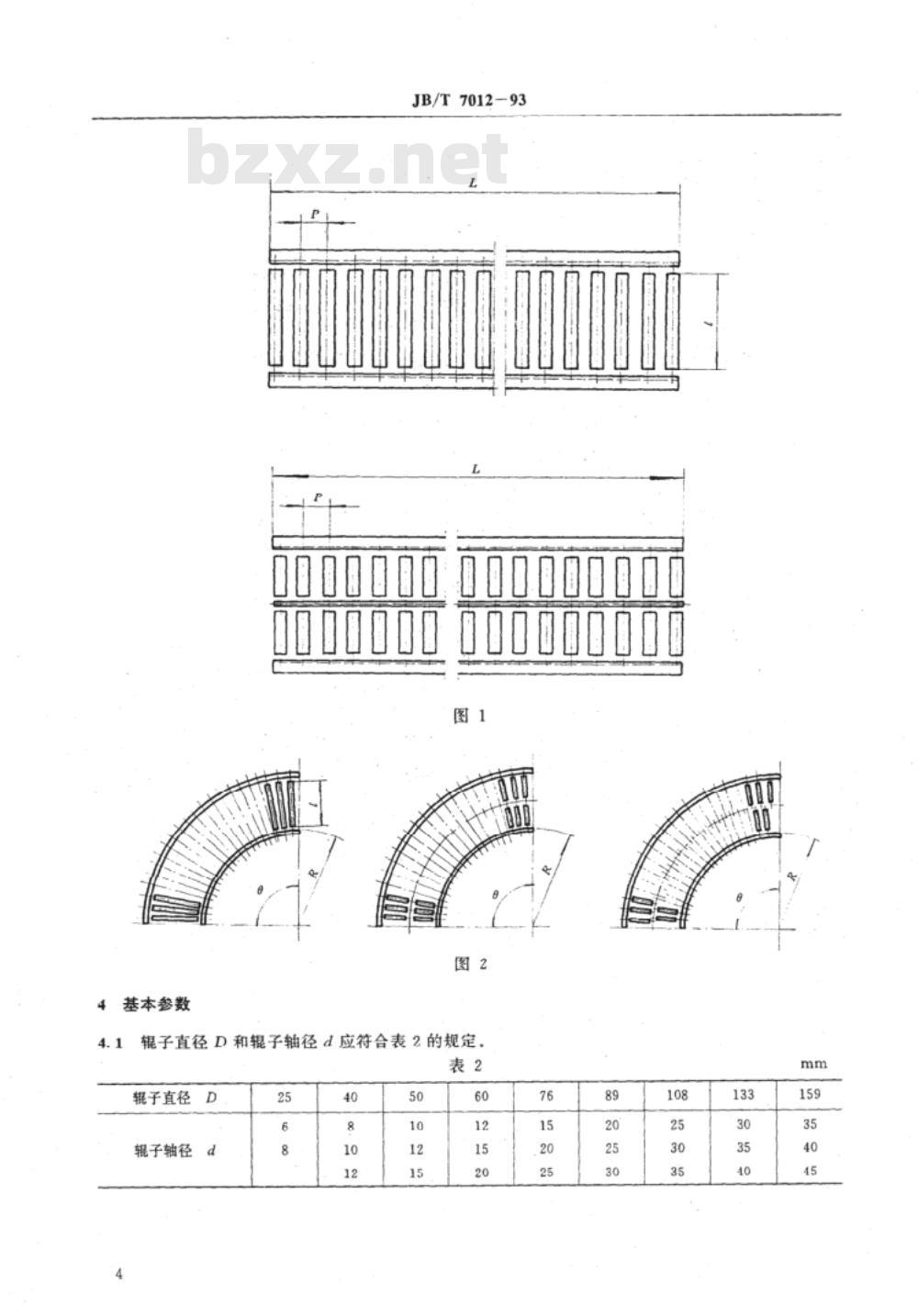

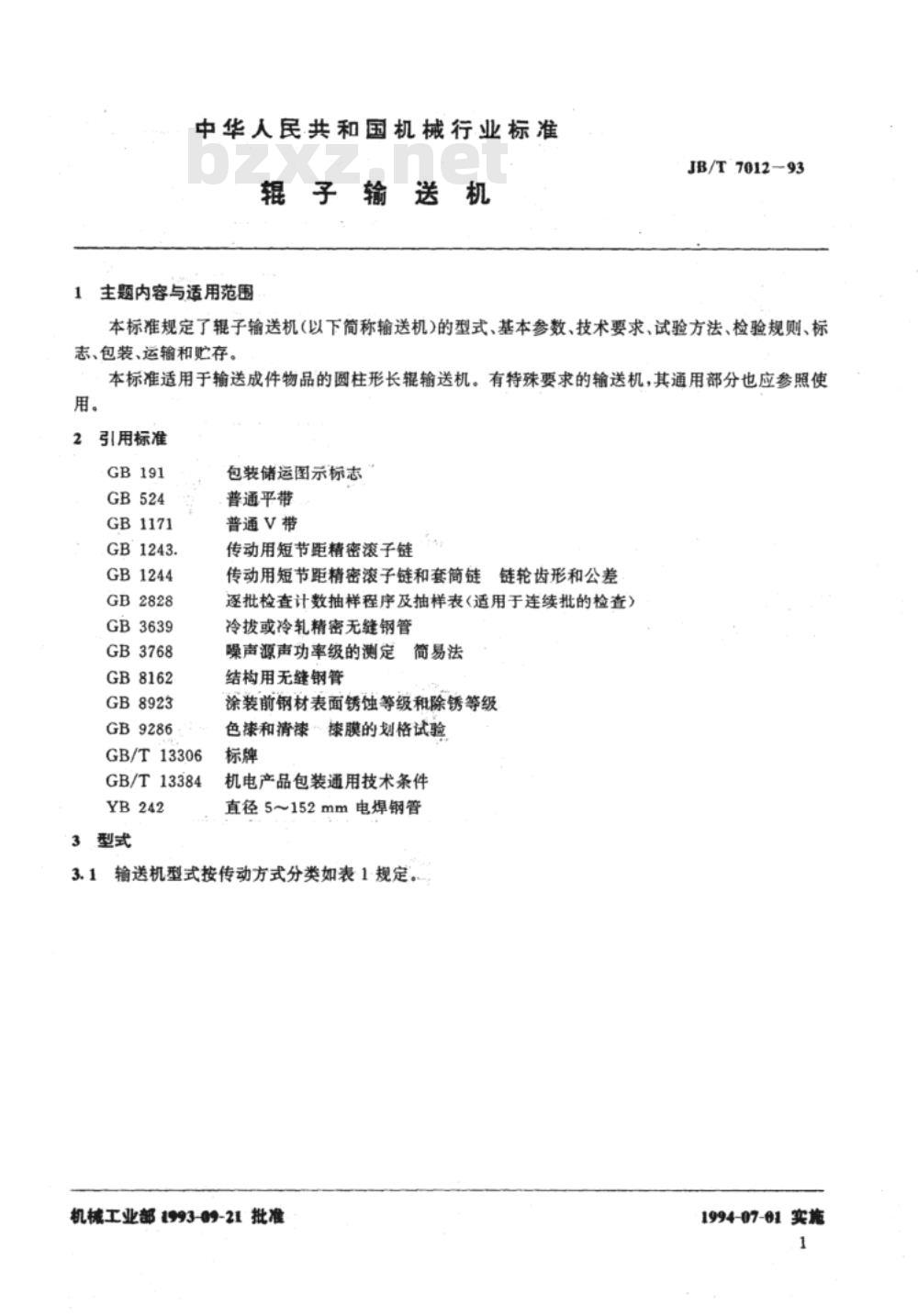

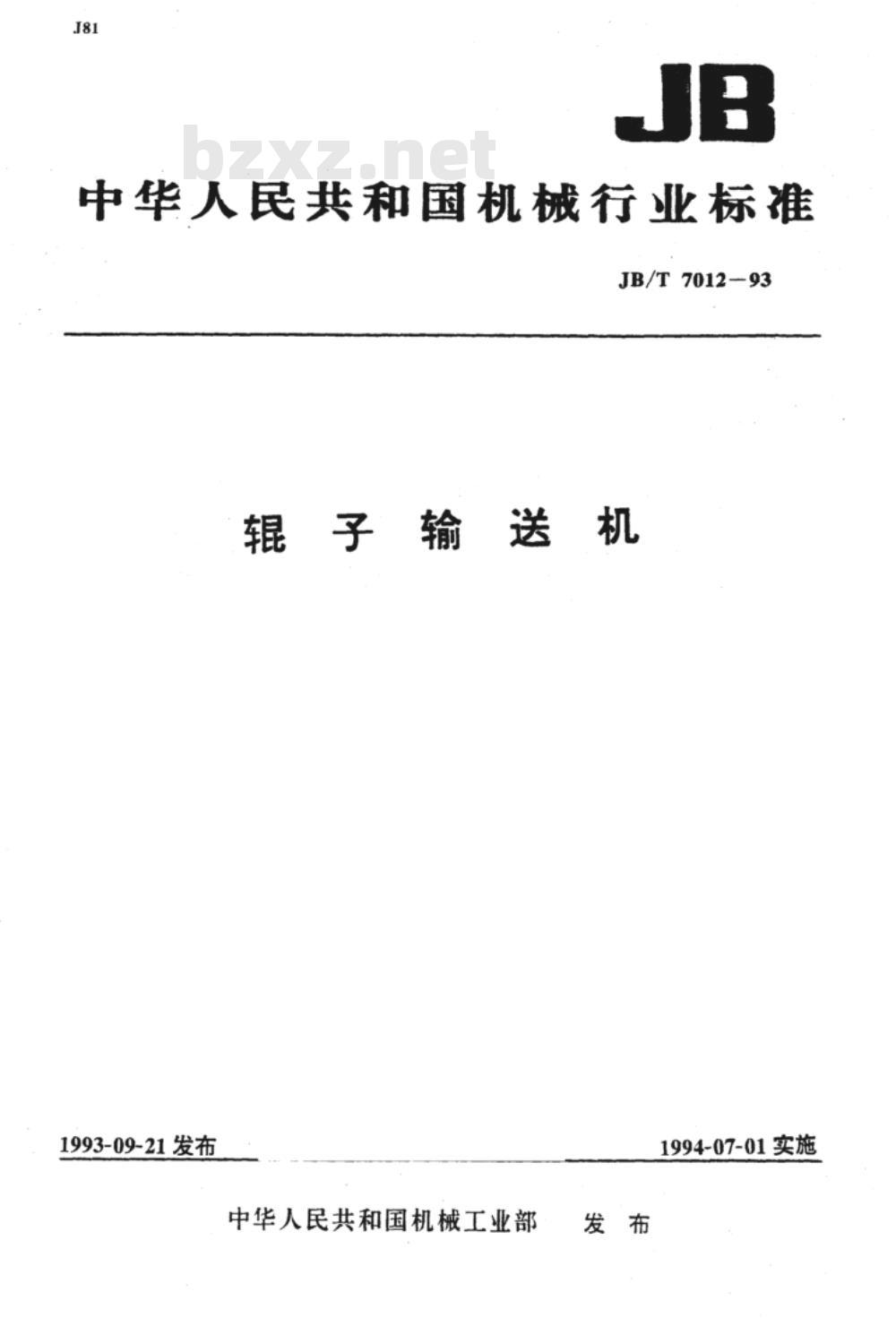

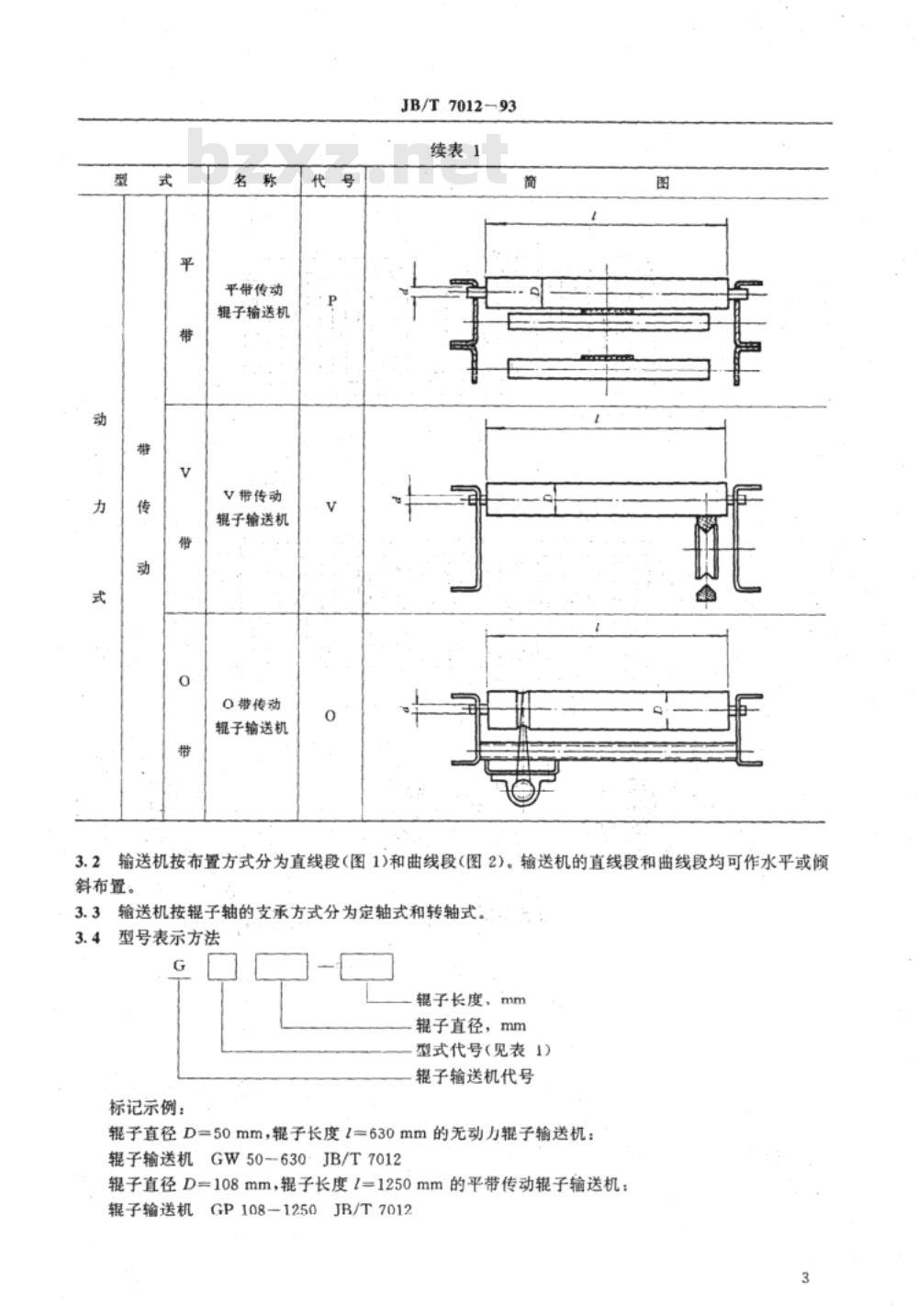

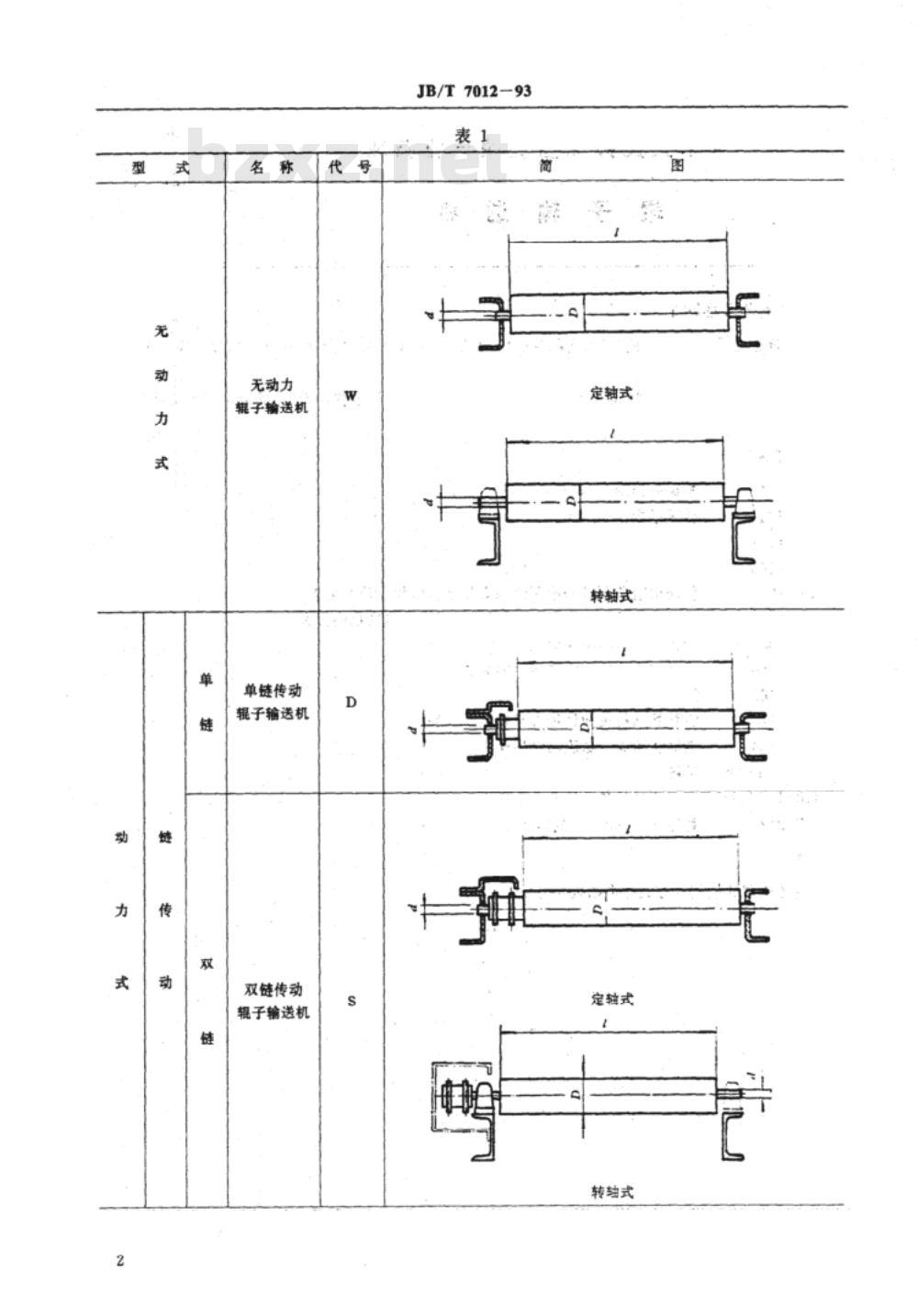

中华人民共和国机械行业标准 JB/T7012-93 辊子输送机 1993-09-21发布 1994-07-01实施 中华人民共和国机械工业部发布 1 主题内容与适用范围 本标准规定了辊子输送机（以下简称输送机）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于输送成件物品的圆柱形长辑输送机。有特殊要求的输送机，其通用部分也应参照使用。 2 规范性引用文件 本标准引用以下标准：GB191, GB524, GB1171, GB1243, GB1244, GB2828, GB3639, GB3768, GB8162, GB8923, GB9286, GB/T13306, GB/T13384, YB242。 3 型式 3.1 输送机按传动方式分类（见表1）。 表1 输送机型式及传动方式 无动力辊子输送机：单链传动、双链传动 动力式辊子输送机：平带传动、V带传动、O带传动 3.2 输送机按布置方式分为直线段和曲线段。直线段和曲线段均可作水平或倾斜布置。 3.3 输送机按辑子轴的支承方式分为定轴式和转轴式。 3.4 型号表示方法： 辊子长度(mm)-辊子直径(mm)-型式代号-辊子输送机代号 示例： 无动力辊子输送机，辊子直径D=50mm，辊子长度L=630mm：GW50-630-JB/T7012 平带传动辊子输送机，辊子直径D=108mm，辊子长度L=1250mm：GP108-1250-JB/T7012 4 基本参数 4.1 辊子直径D和子轴径d应符合表2。 表2 辊子直径与子轴径 D(mm): 25, 40, 50, 60, 76, 89, 108, 133, 159 d(mm): 8, 10, 12, 15, 20, 25, 30, 35, 40 4.2 辊子长度L应符合表3。 表3 辊子长度L(mm): 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1400, 1600, 1800, 2000 4.3 辊子间距P应符合表4。双链传动可采用近似值。 表4 辊子间距P(mm): 50, 63, 80, 100, 125, 160, 200, 250, 315 4.4 曲线段机架内侧圆弧半径R应符合表5。 表5 曲线段圆弧半径R(mm) D=25~50: 630~1000 D=60~76: 800~1000 D=89~159: 1000~1600 4.5 曲线段圆弧中心角θ可取30°、45°、60°、90°。 4.6 输送机高度H应符合表6。输送机可不设支腿，由机架直接支承在地坪上。 表6 输送机高度H(mm): 400, 450, 500 4.7 直线段长度L应符合表7。 表7 直线段长度L(mm): 1000, 1500, 2000 4.8 动力式输送机的输送速度v应符合表8。 表8 输送速度v(m/s)对应不同型式及辊子直径，具体按设计要求选择。
