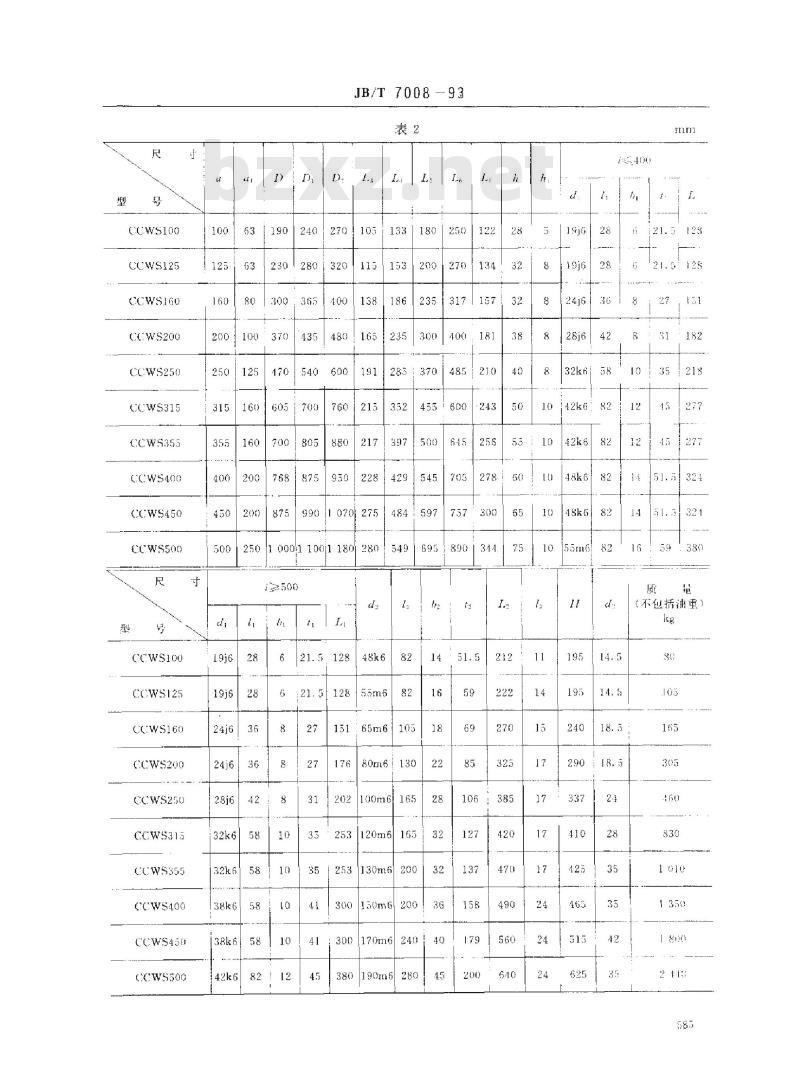

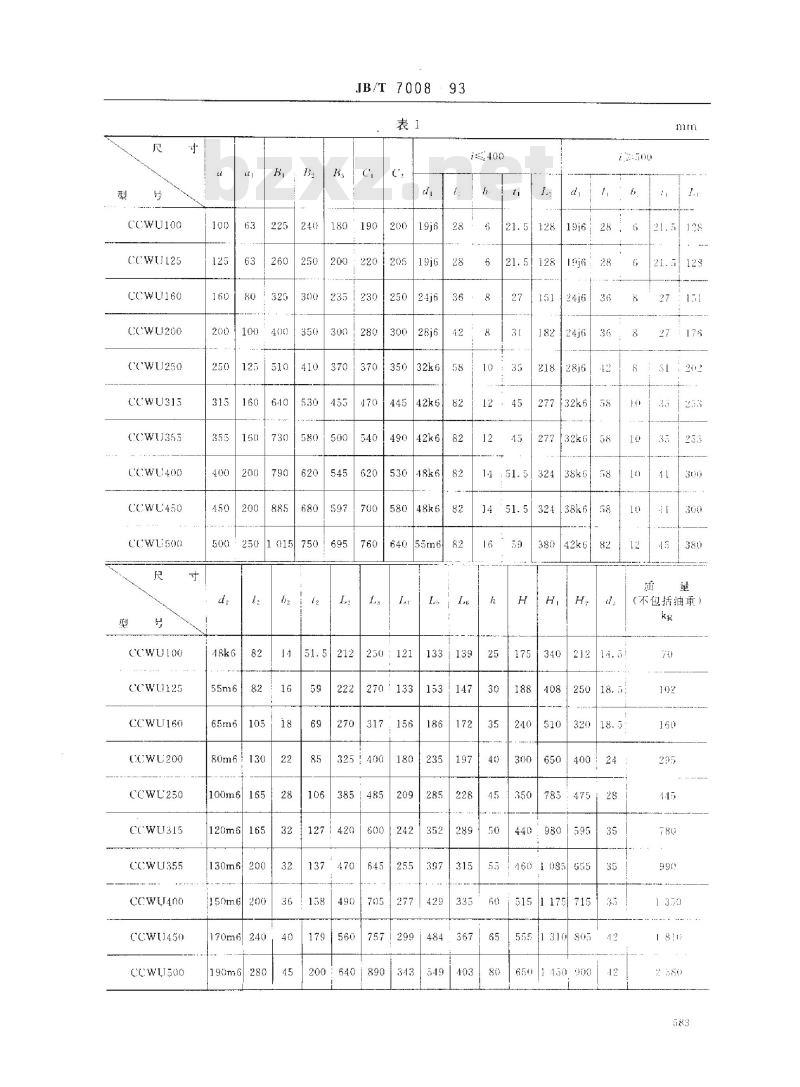

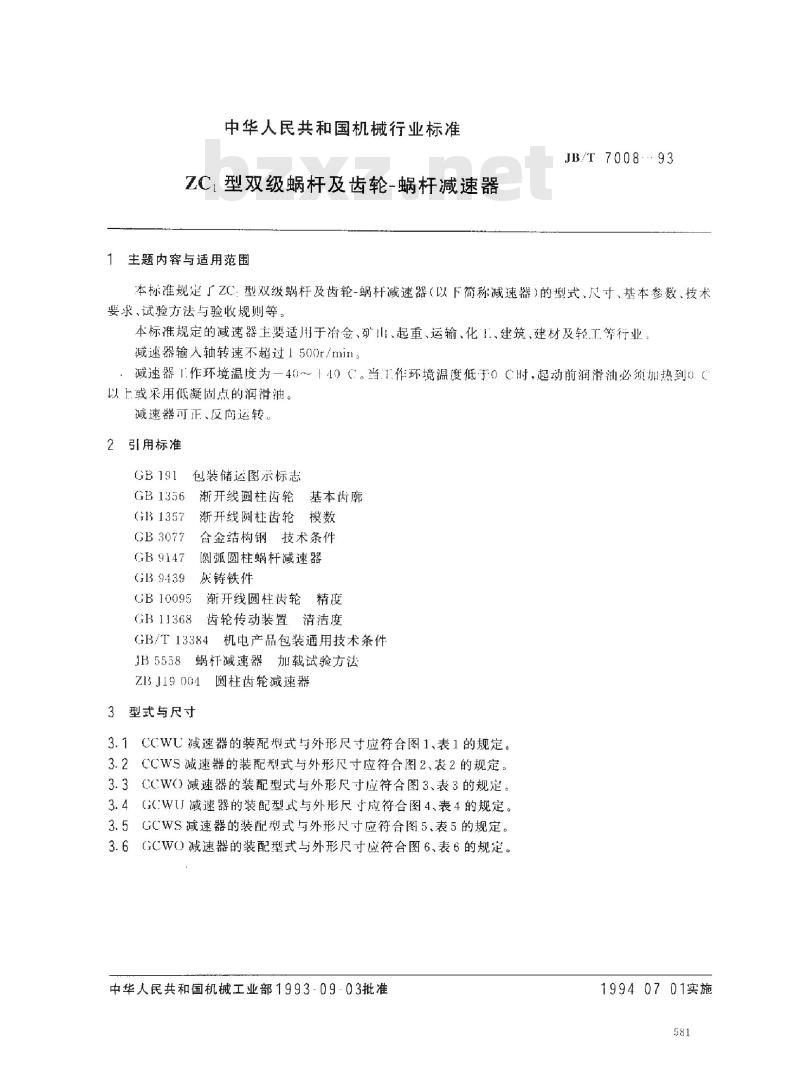

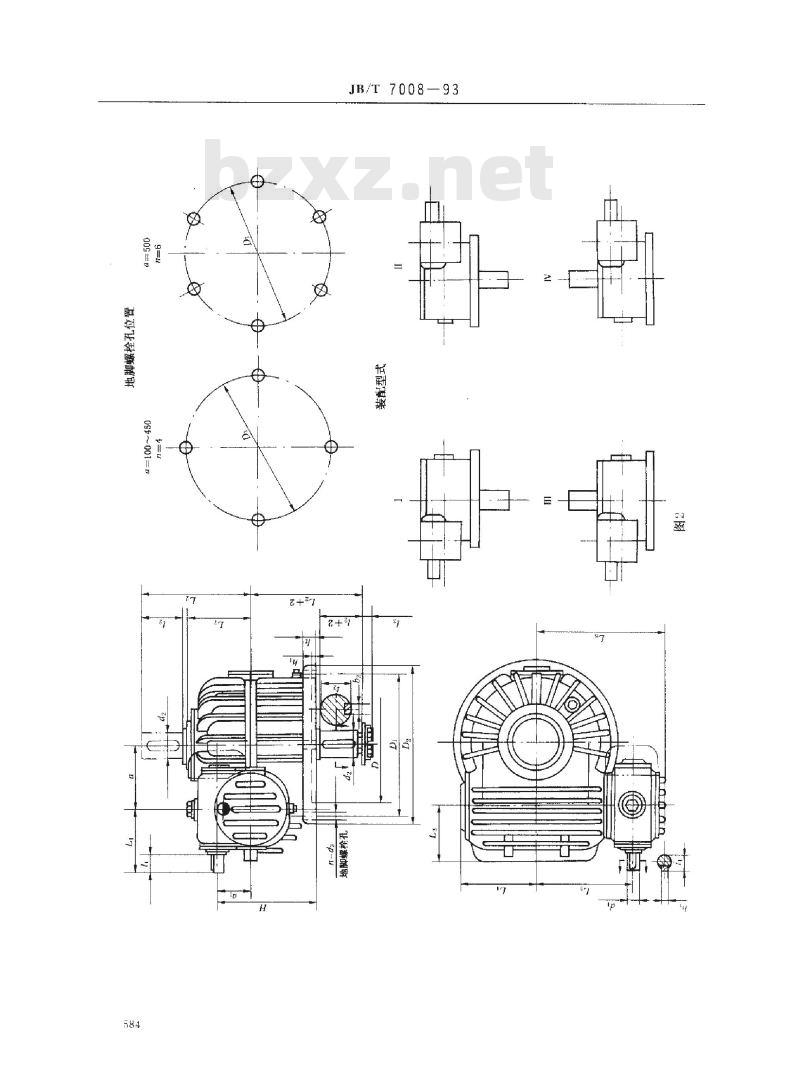

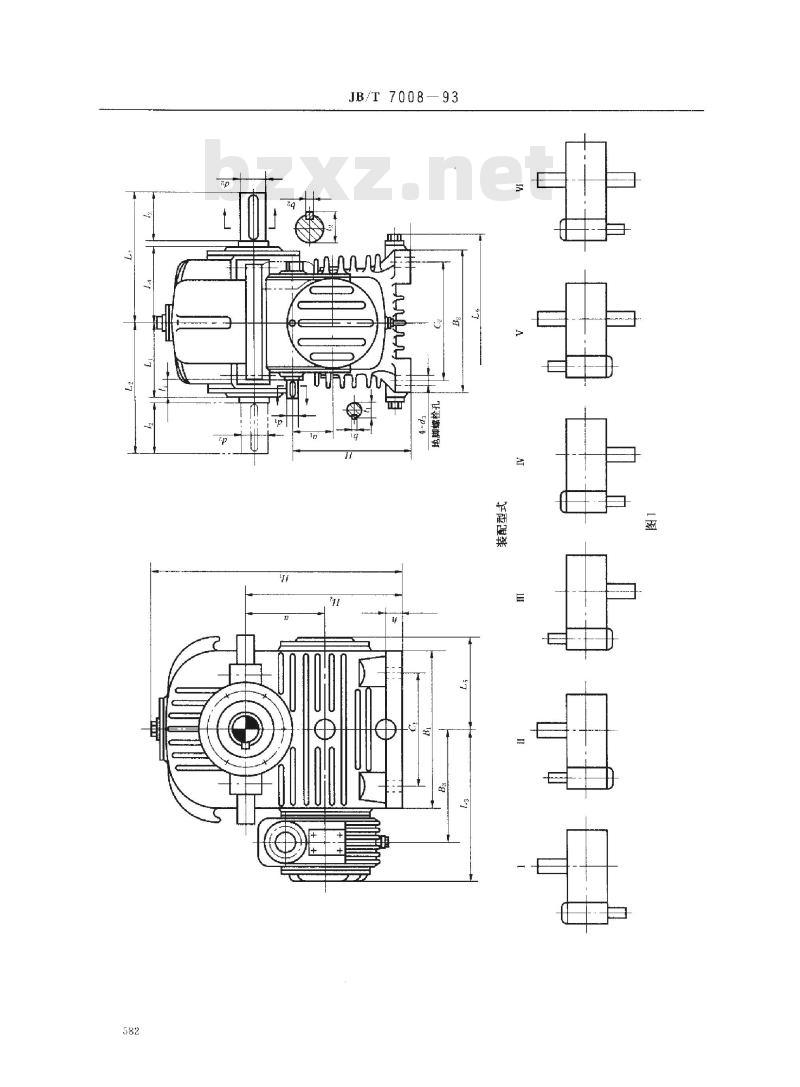

中华人民共和国机械行业标准 ZC型双级蜗杆及齿轮-蜗杆减速器 1 主题内容与适用范围 本标准规定了ZC型双级蜗杆及齿轮-蜗杆减速器（以下简称减速器）的型式、尺寸、基本参数、技术要求、试验方法与验收规则。本标准适用于冶金、矿山、起重、运输、化工、建筑、建材及轻工等行业。减速器输入轴转速不超过150 r/min，工作环境温度为-40~+10℃。当工作环境温度低于0℃时，起动前润滑油必须加热到0℃以上或采用低凝固点润滑油。减速器可正、反向运转。 2 引用标准 本标准引用以下标准：GB 191《包装储运图示标志》、GB 1356、GB 1357、GB 3077《合金结构钢技术条件》、GB 9147《圆柱蜗杆减速器》、GB 9439《灰铸铁件》、GB 10095、GB 11368《渐开线圆柱齿轮精度》、GB/T 13384《齿轮传动装置清洁度及机电产品包装通用技术条件》、JB 5558《蜗杆减速器加载试验方法》、Z13J19004《圆柱齿轮减速器》。 3 型式与尺寸 3.1 CCWU减速器的装配型式与外形尺寸应符合图1和表1。 3.2 CCWS减速器的装配型式与外形尺寸应符合图2和表2。 3.3 CCW减速器的装配型式与外形尺寸应符合图3和表3。 3.4 CICWU减速器的装配型式与外形尺寸应符合图4和表4。 3.5 GCWS减速器的装配型式与外形尺寸应符合图5和表5。 3.6 GCWO减速器的装配型式与外形尺寸应符合图6和表6。 表1 CCWU系列减速器主要尺寸参数 型号 | 尺寸 mm | 轴直径 d mm | 轴孔配合 h | 其他参数 CCWU100 | 100 | 200 | 48k6 | ... CCWU125 | 125 | 250 | 55m6 | ... CCWU160 | 160 | 285 | 65m6 | ... CCWU200 | 200 | 325 | 82 | ... CCWU250 | 250 | 400 | 82 | ... CCWU313 | 315 | 510 | 105 | ... CCWU353 | 355 | 530 | 80m6 | ... CCWU400 | 400 | 580 | 116 | ... CCWU450 | 450 | 620 | 120m6 | ... CCWU500 | 500 | 680 | 165 | ... (注：表中具体尺寸值及配合仅列示主要参数，详细参数见标准原文表格)
