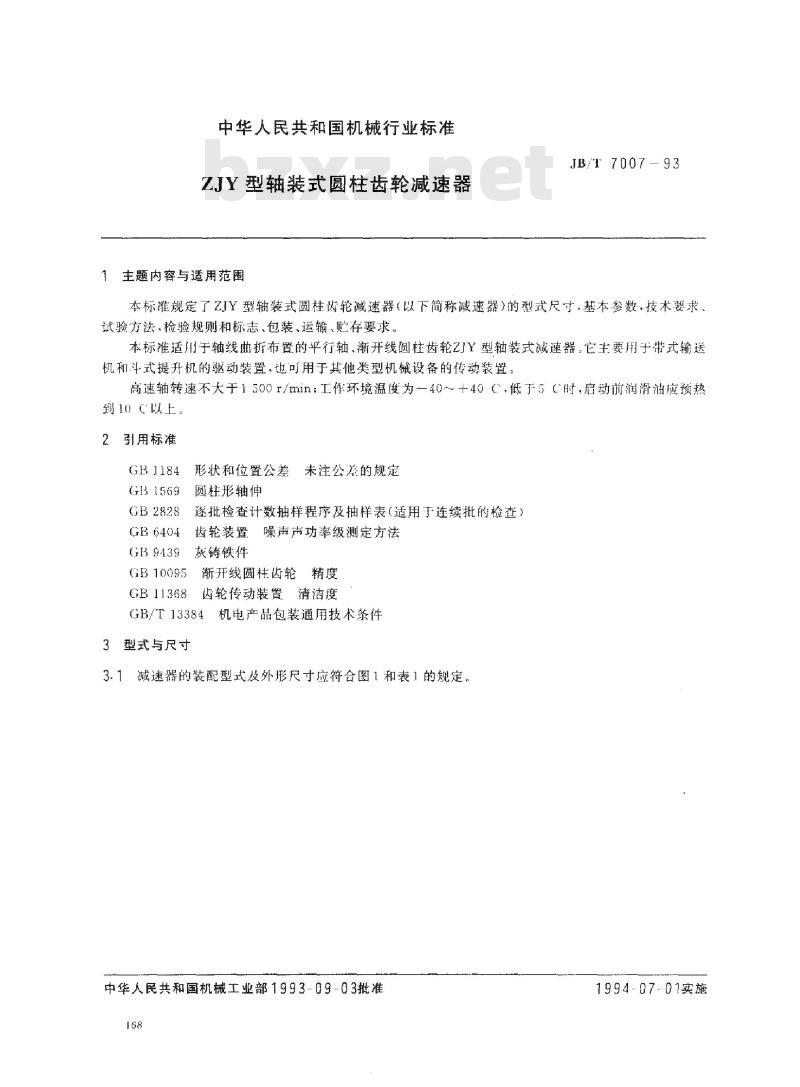

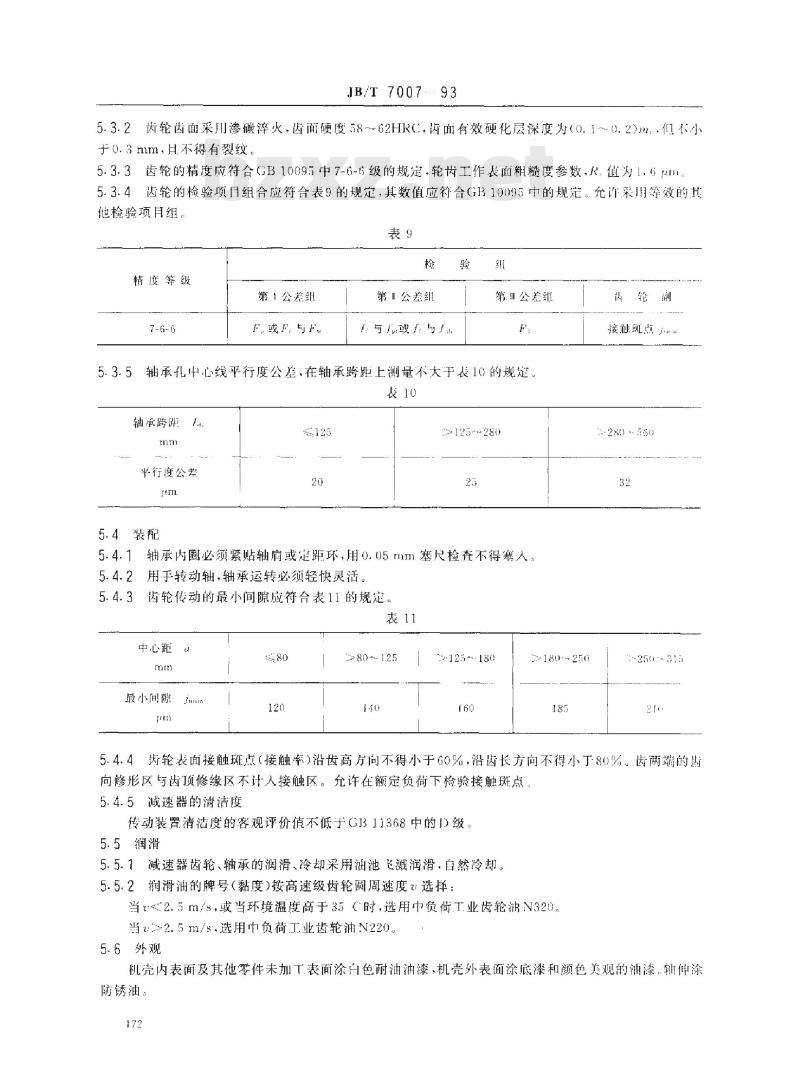

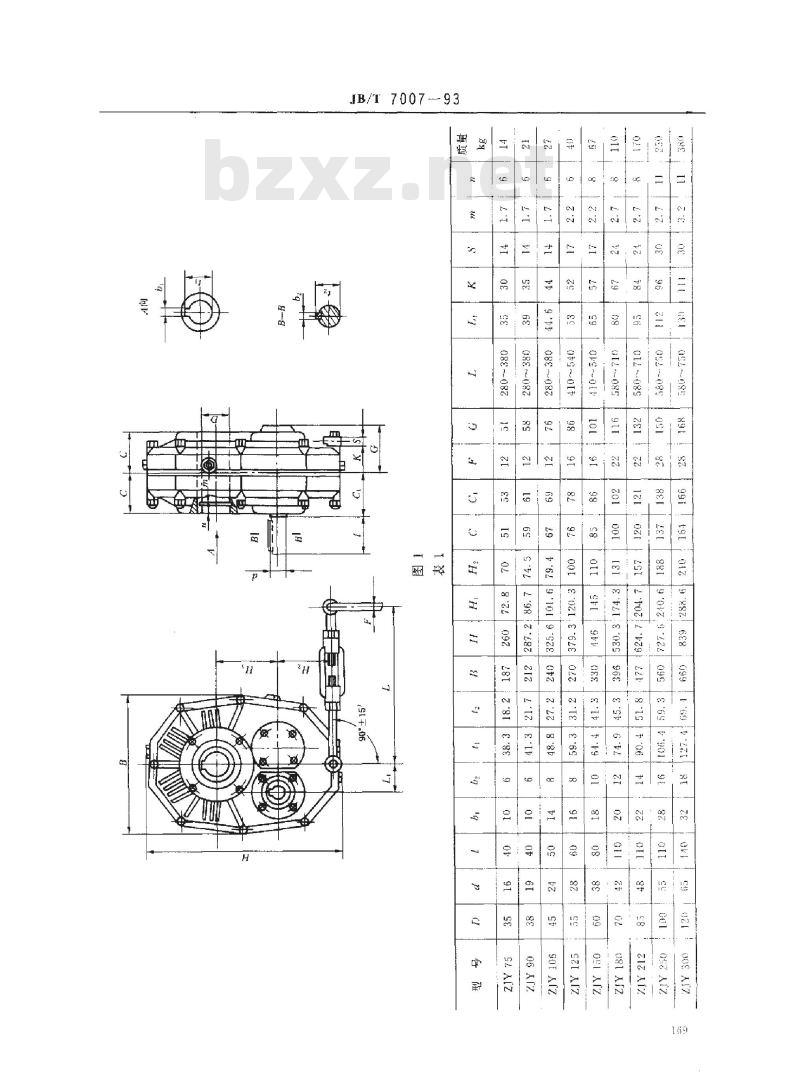

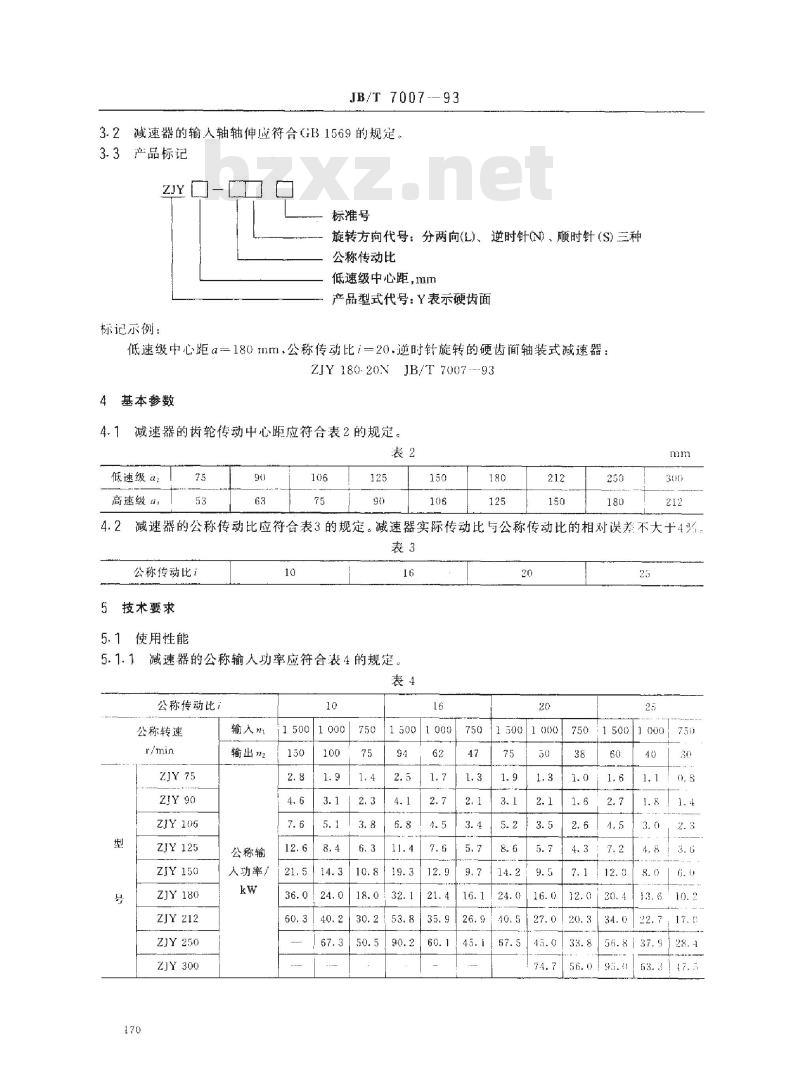

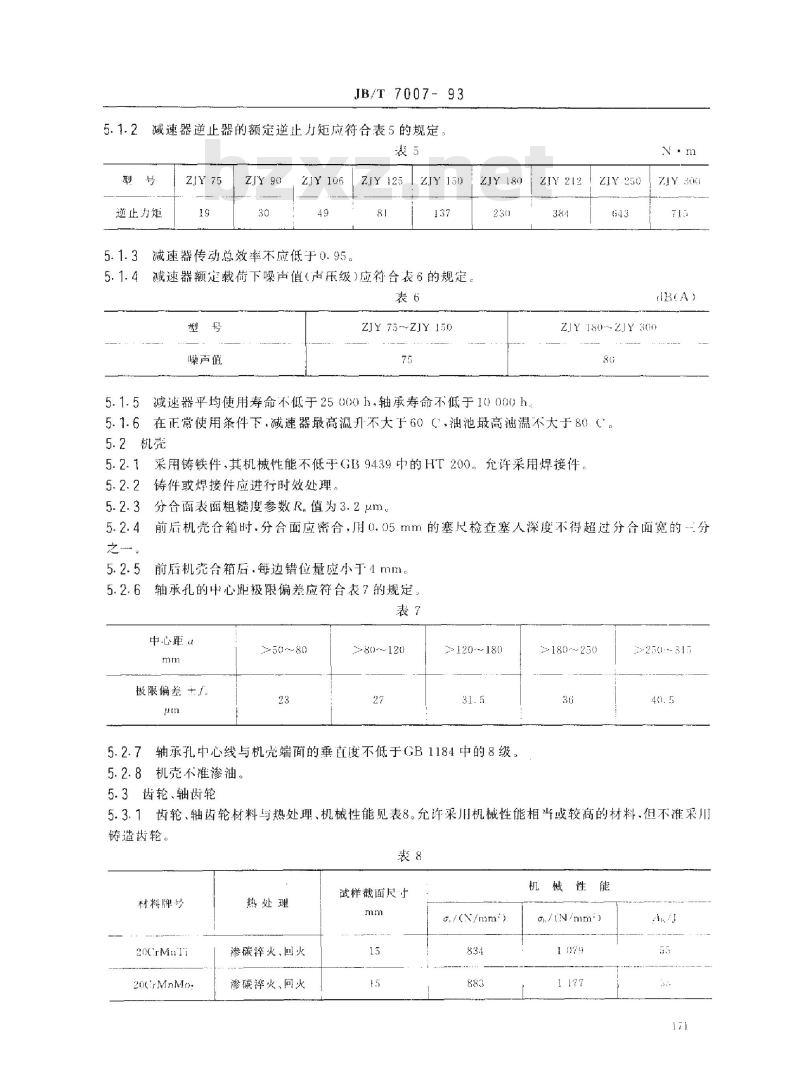

中华人民共和国机械行业标准 ZJY型轴装式圆柱齿轮减速器 1 主题内容与适用范围 本标准规定了ZJY型轴装式圆柱齿轮减速器（以下简称减速器）的型式、尺寸、基本参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存要求。本标准适用于轴线曲折布置的平行轴圆柱齿轮减速器。该减速器主要用于带式输送机和斗式提升机的驱动装置，也可用于其他机械设备的传动装置。高速轴转速不大于1500 r/min，工作环境温度为-40~+40℃，低于5℃时，应预热润滑油至10℃以上。 2 引用标准 本标准引用以下标准：GB 1184《形状和位置公差末注公差的规定》、GB 1569《圆柱形轴伸》、GB 2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》、GB 6404《齿轮装置噪声声功率级测定方法》、GB 9439《灰铸铁件》、GB 10095、GB 11368《渐开线圆柱齿轮精度》、GB/T 13384《齿轮传动装置清洁度》、GB/T 13384《机电产品包装通用技术条件》。 3 型式与尺寸 3.1 减速器的装配型式及外形尺寸应符合图1和表1的规定。 3.2 减速器的输入轴轴伸应符合GB 1569的规定。 3.3 产品标记 标记示例：低速级中心距a=180 mm，公称传动比i=20，逆时针旋转的硬齿面轴装式减速器：ZJY 180.20V。旋转方向代号分为两向(L)、逆时针(N)、顺时针(S)三种，产品型式代号Y表示硬齿面。 4 基本参数 4.1 减速器齿轮传动中心距应符合表2的规定。 4.2 减速器公称传动比应符合表3的规定，实际传动比与公称传动比的相对误差不大于4%。 表4 公称输入功率 型号 | 公称传动比 | 公称转速 r/min | 公称输入功率 kW ZJY75 | 10 | 1500 | 2.8 ZJY90 | 12 | 1500 | 4.6 ZJY106 | 16 | 1500 | 17.6 ZJY125 | 20 | 1000 | 12.6 ZJY150 | 25 | 1000 | 8.4 ZJY180 | 30 | 1000 | 21.5 ZJY212 | 36 | 750 | 14.3 ZJY250 | 40 | 750 | 36.0 ZJY300 | 50 | 750 | 60.3 5 技术要求 5.1 使用性能 5.1.1 减速器的公称输入功率应符合表4规定。 5.1.2 减速器逆止器的额定逆止力矩应符合表5的规定。 表5 逆止力矩 型号 | 逆止力矩 N·m ZJY75 | 19 ZJY90 | 30 ZJY106 | 49 ZJY125 | 81 ZJY150 | 137 5.1.3 减速器传动总效率不应低于0.95。 5.1.4 减速器额定载荷下噪声值（声压级）应符合表6的规定。 表6 噪声值 型号 | 噪声值 dB ZJY75~ZJY150 | 75 ZJY180 | 230
