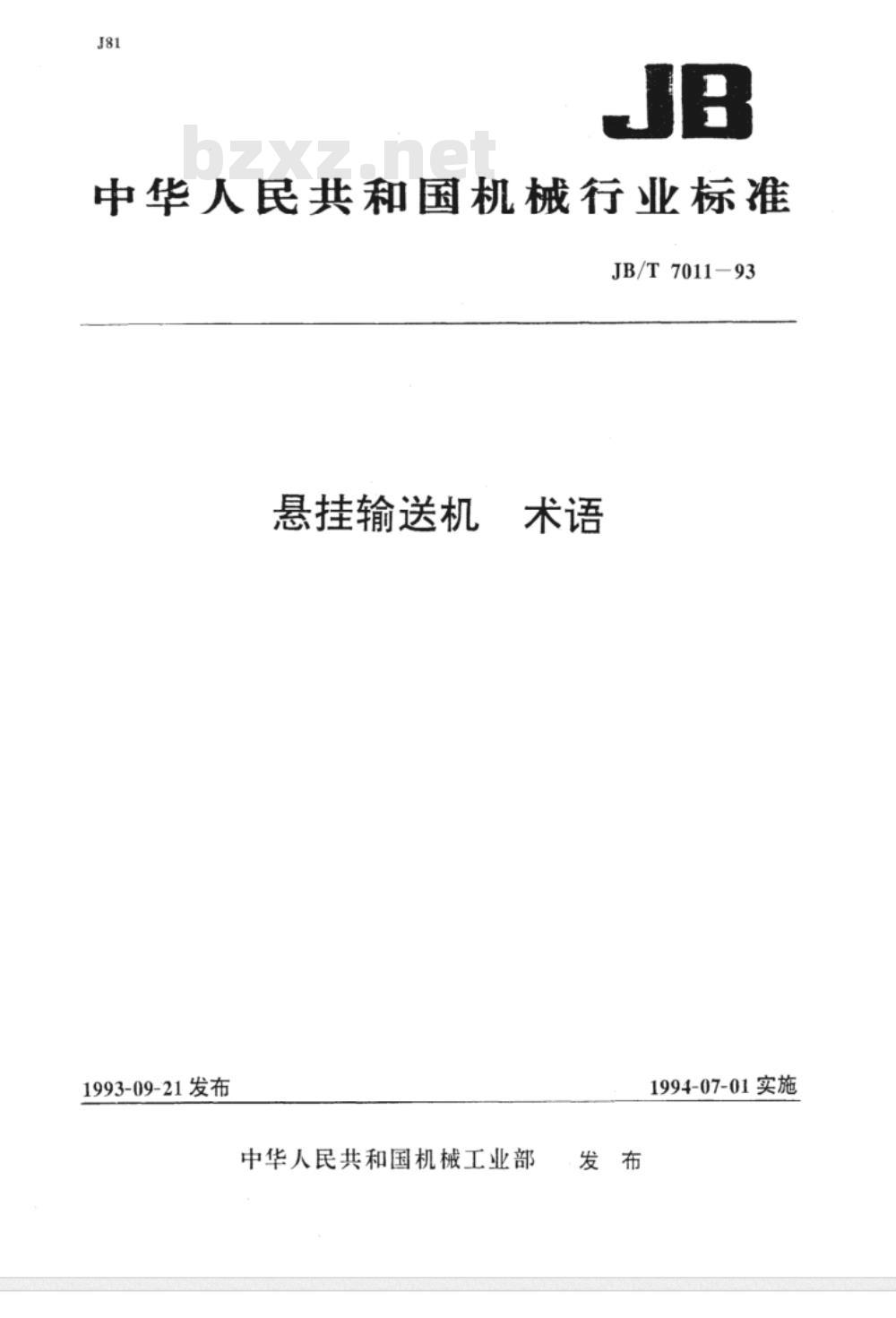

【机械行业标准(JB)】 悬挂输送机 术语

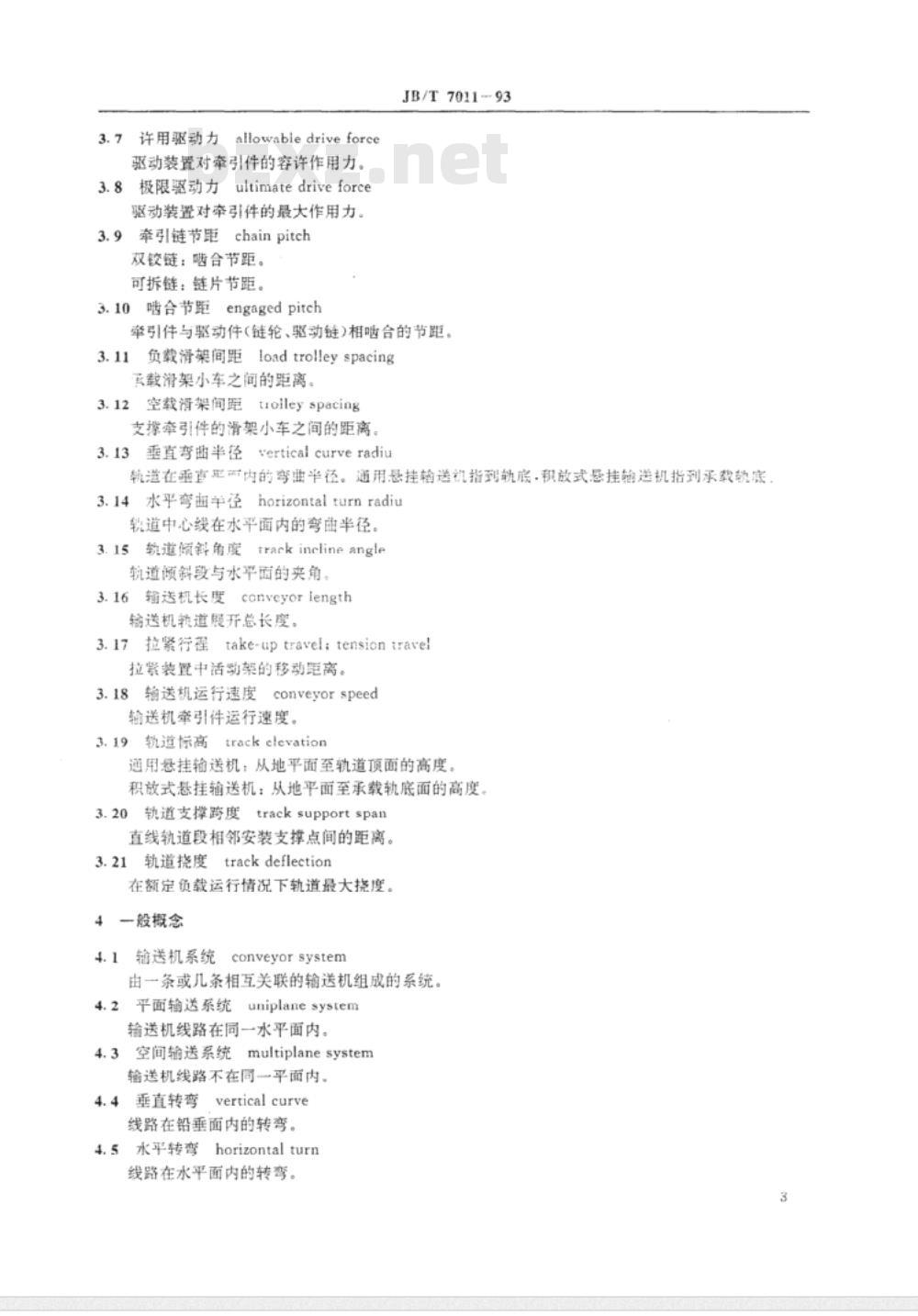

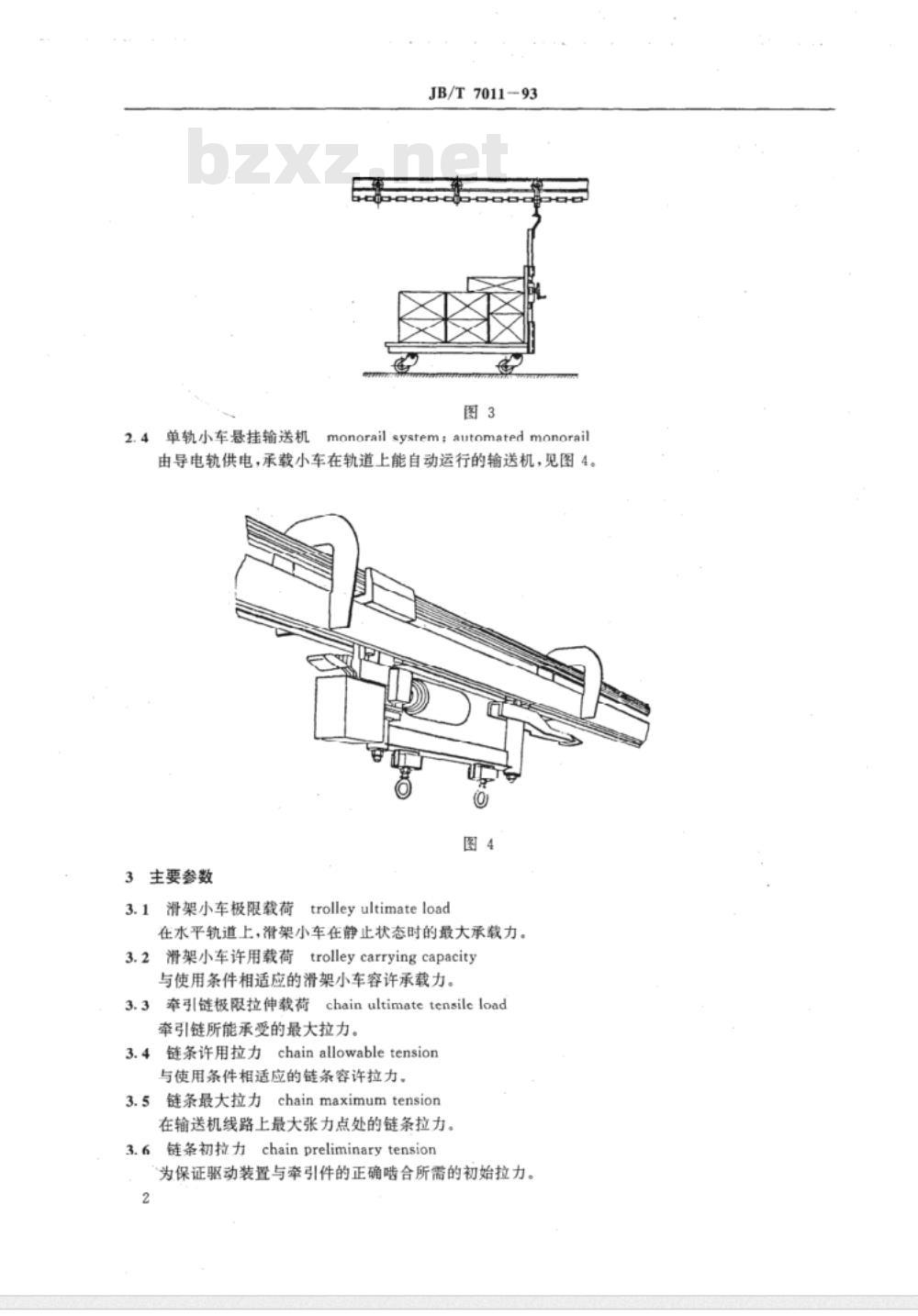

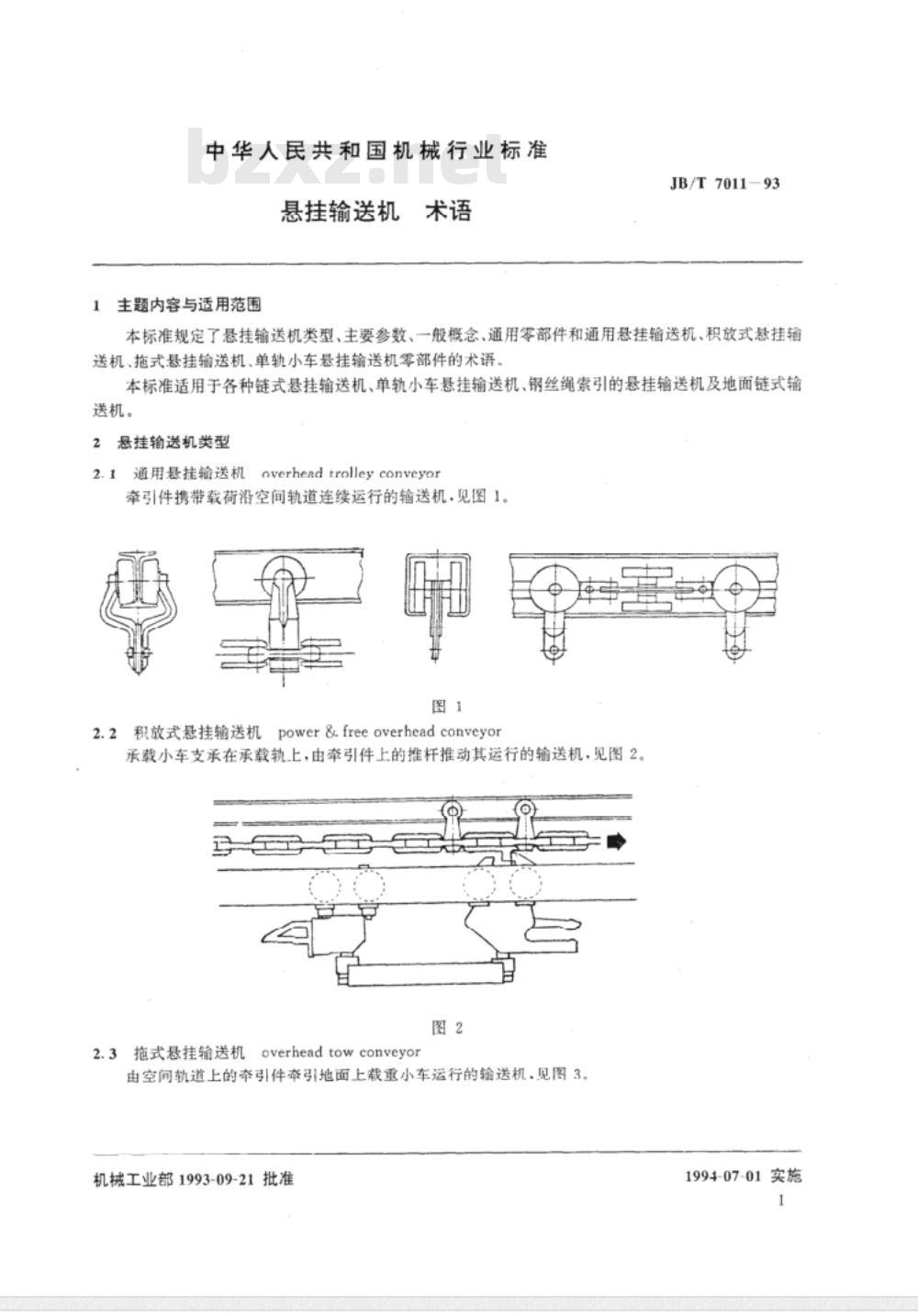

中华人民共和国机械行业标准 JB/T7011-93 悬挂输送机 1 主题内容与适用范围 本标准规定了悬挂输送机类型、主要参数、一般概念、通用零部件，以及通用悬挂输送机、积放式悬挂输送机、拖式悬挂输送机、单轨小车悬挂输送机零部件的术语。标准适用于各种链式悬挂输送机、单轨小车悬挂输送机、钢丝绳索引悬挂输送机及地面链式输送机。 2 悬挂输送机类型 2.1 通用悬挂输送机（Overhead Trolley Conveyor）：牵引件携带载荷沿空间轨道连续运行的输送机，见图1。 2.2 积放式悬挂输送机（Power & Free Overhead Conveyor）：承载小车支承在承载轨上，由牵引件上的推杆推动其运行，见图2。 2.3 拖式悬挂输送机（Overhead Tow Conveyor）：由空间轨道上的牵引件牵引地面上载重小车运行的输送机，见图3。 2.4 单轨小车悬挂输送机（Monorail System / Automated Monorail）：由导电轨供电，承载小车在轨道上能自动运行的输送机，见图4。 3 主要参数 3.1 滑架小车极限载荷（Trolley Ultimate Load）：在水平轨道上滑架小车静止状态时的最大承载力。 3.2 滑架小车许用载荷（Trolley Carrying Capacity）：与使用条件相适应的滑架小车容许承载力。 3.3 牵引链极限拉伸载荷（Chain Ultimate Tensile Load）：牵引链所能承受的最大拉力。 3.4 链条许用拉力（Chain Allowable Tension）：与使用条件相适应的链条容许拉力。 3.5 链条最大拉力（Chain Maximum Tension）：输送机线路上最大张力点处的链条拉力。 3.6 链条初拉力（Chain Preliminary Tension）：保证驱动装置与牵引件正确啮合所需的初始拉力。 3.7 许用驱动力（Allowable Drive Force）：驱动装置对牵引件的容许作用力。 3.8 极限驱动力（Ultimate Drive Force）：驱动装置对牵引件的最大作用力。 3.9 牵引链节距（Chain Pitch）：双铰链为啮合节距，可拆链为链片节距。 3.10 啮合节距（Engaged Pitch）：牵引件与驱动件相啮合的节距。 3.11 负载滑架间距（Load Trolley Spacing）：承载滑架小车之间的距离。 3.12 空载滑架间距（Trolley Spacing）：支撑牵引件的滑架小车之间的距离。 3.13 垂直弯曲半径（Vertical Curve Radius）：轨道在垂直平面内的弯曲半径。 3.14 水平弯曲半径（Horizontal Turn Radius）：轨道中心线在水平面内的弯曲半径。 3.15 轨道倾斜角度（Track Incline Angle）：轨道倾斜段与水平面的夹角。 3.16 输送机长度（Conveyor Length）：输送机轨道展开总长度。 3.17 拉紧行程（Take-up Travel / Tension Travel）：拉紧装置中活劲架的移动距离。 3.18 输送机运行速度（Conveyor Speed）：输送机牵引件运行速度。 3.19 轨道标高（Track Elevation）：通用悬挂输送机为地平面至轨道顶面高度，积放式悬挂输送机为地平面至承载轨底高度。 3.20 轨道支撑跨度（Track Support Span）：直线轨道段相邻安装支撑点间的距离。 3.21 轨道挠度（Track Deflection）：在额定负载运行情况下轨道最大挠度。 4 一般概念 4.1 输送机系统（Conveyor System）：由一条或几条相互关联的输送机组成的系统。 4.2 平面输送系统（Uniplane System）：输送机线路在同一水平面内。 4.3 空间输送系统（Multiplane System）：输送机线路不在同一平面。
