【机械行业标准(JB)】块式制动器制动瓦块

本网站发布时间： 1993-09-21 15:00:00

JB/T7021.2-1993
已作废
　点击下载此标准

基本信息

标准号：
JB/T 7021.2-1993
标准名称：
块式制动器制动瓦块
标准类别：
机械行业标准(JB)
英文名称：
Block brake shoes
标准状态：
已作废
发布日期：
1993-09-21
实施日期：
1994-07-01
作废日期：
2007-02-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
126.96 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J19联轴器、制动器与变速器

关联标准

替代情况：
原标准号GB 6332.2-1986;被JB/T 7021-2006代替
采标情况：
neq DIN 15435.2-80

出版信息

页数：
8页
标准价格：
14.0 元

其他信息

发布部门：
北京起重运输机械研究所
相关标签：
块式制动器制动瓦块

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了块式制动器制动瓦块用的型式、尺寸、技术要求及检验。本标准适用于备种块式制动器用的制动瓦块。 JB/T 7021.2-1993 块式制动器制动瓦块 JB/T7021.2-1993

标准内容

部分标准内容：

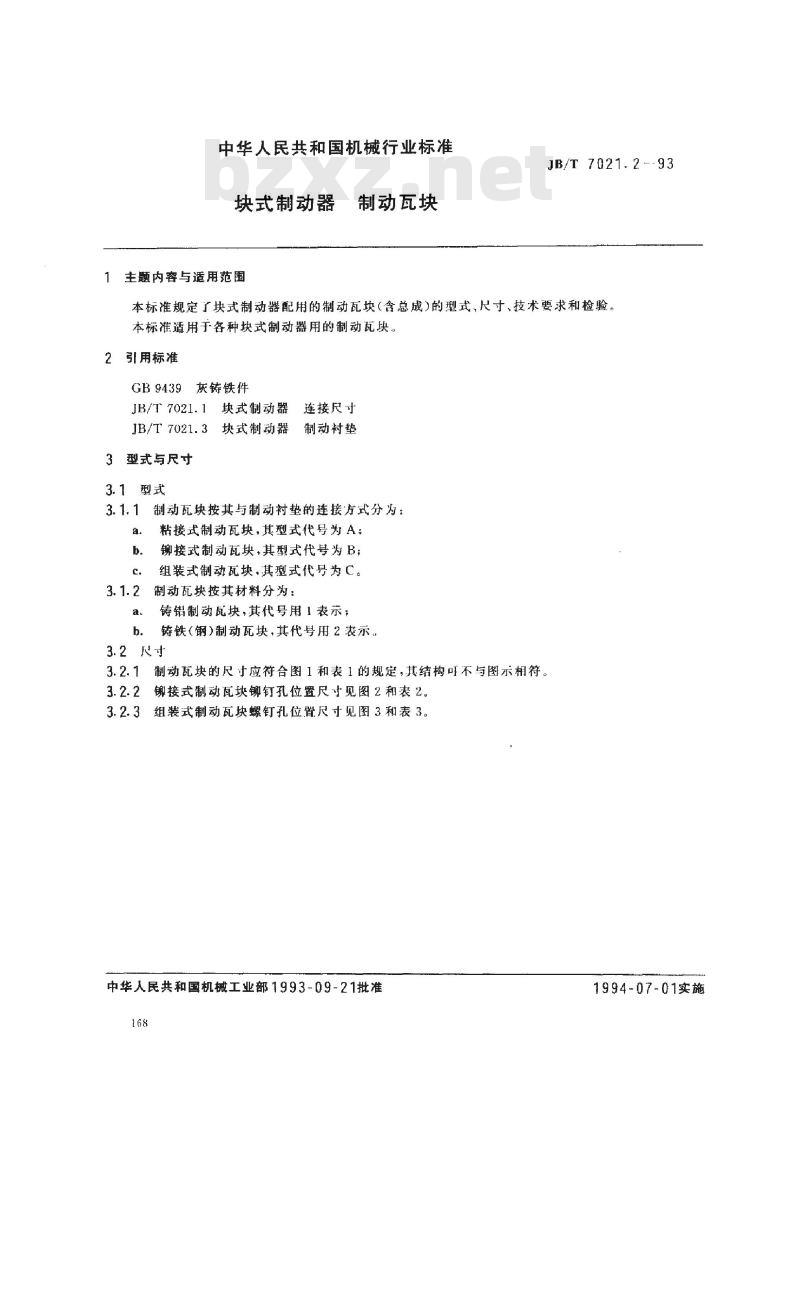

中华人民共和国机械行业标准
块式制动器
主题内容与适用范围
本标准规定了块式制动器配用的制动瓦块（含总成）的型式、尺寸、技术要求和检验规则。本标准适用于各种块式制动器用的制动瓦块。

2 引用标准
GB9439 灰铸铁件
JB/T7021.1 块式制动器连接尺寸
JB/T7021.3 块式制动器制动衬垫

3 型式与尺寸
3.1 型式
3.1.1 制动瓦块按与制动衬垫的连接方式分为：
A型：粘接式制动瓦块；
B型：铆接式制动瓦块；
C型：组装式制动瓦块。
3.1.2 制动瓦块按材料分为：
1. 铸铁制动瓦块；
2. 铸铁（钢）制动瓦块。
下载标准就来标准下载网
3.2 尺寸

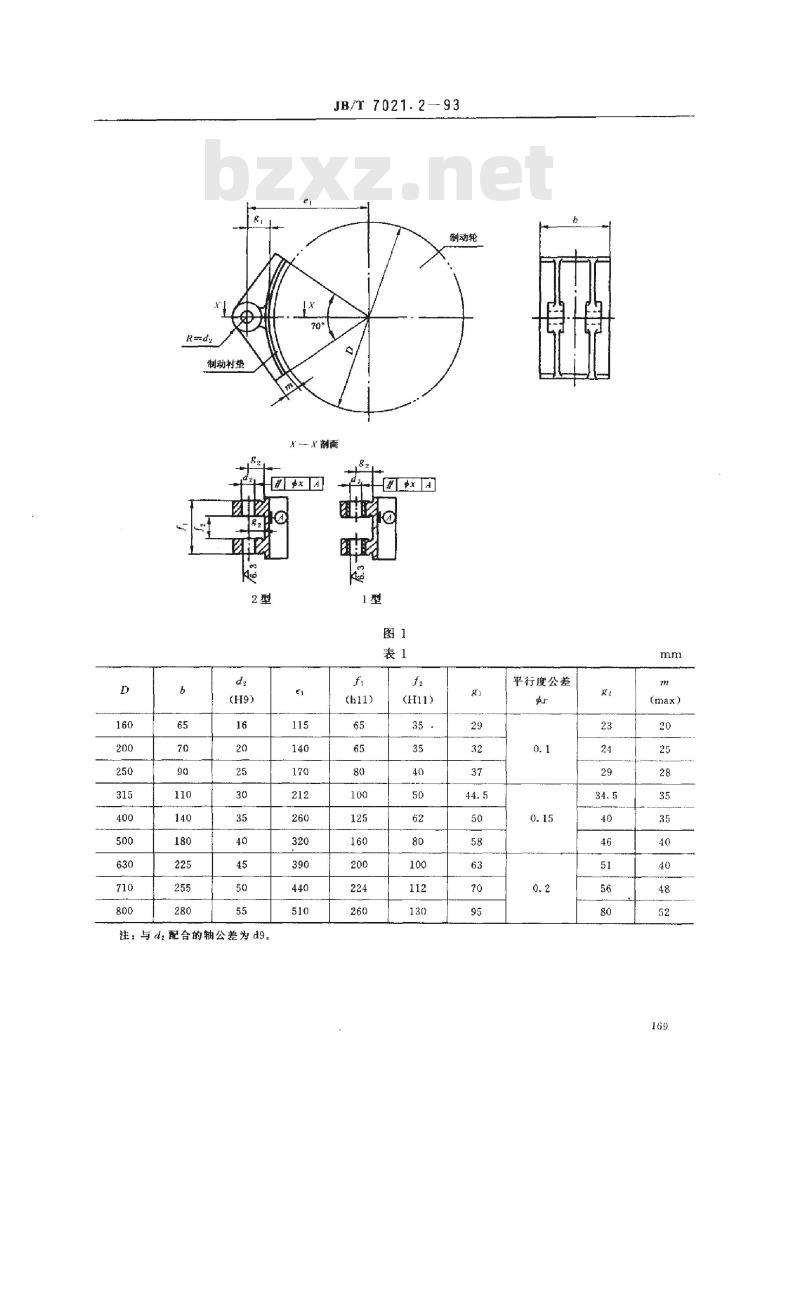

3.2.1 制动瓦块尺寸应符合图1和表1规定，结构型式可不与图示完全一致。

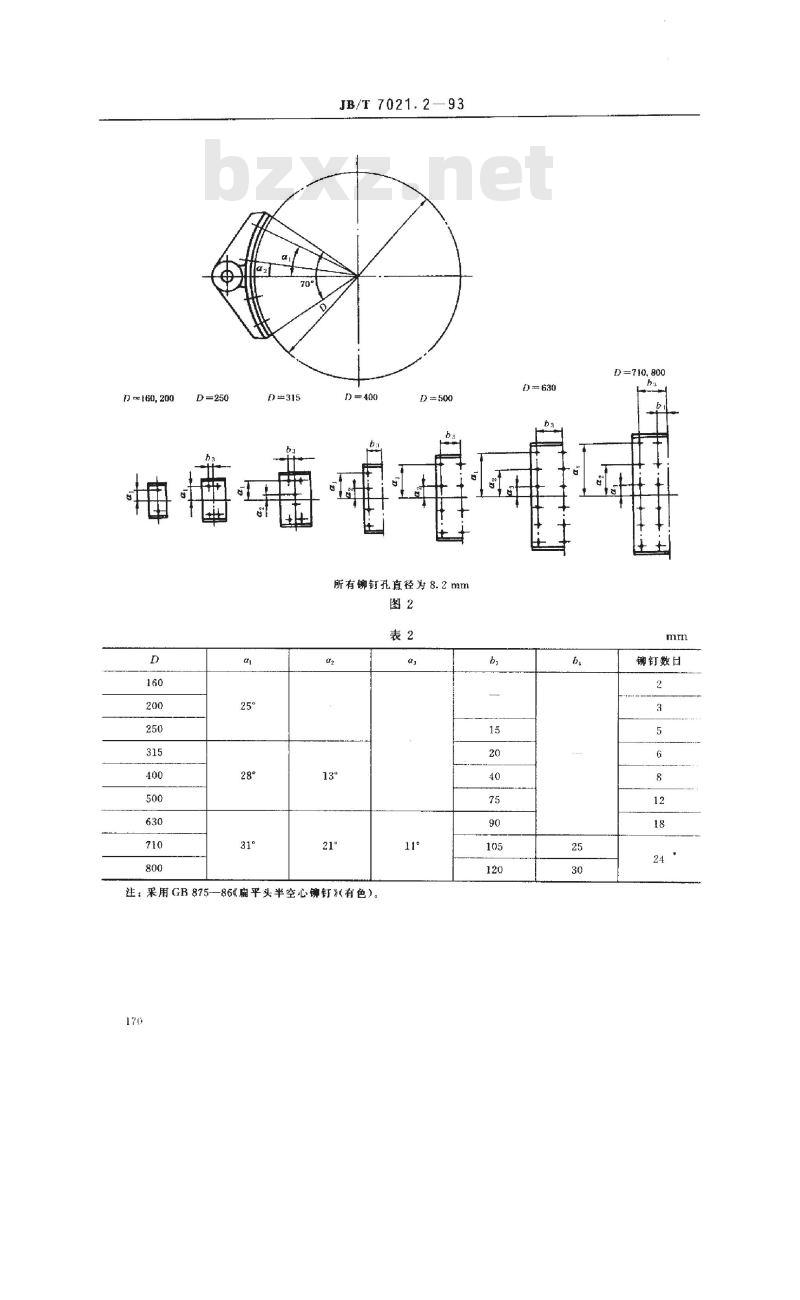

3.2.2 铆接式制动瓦块铆钉孔位置尺寸见图2和表2。

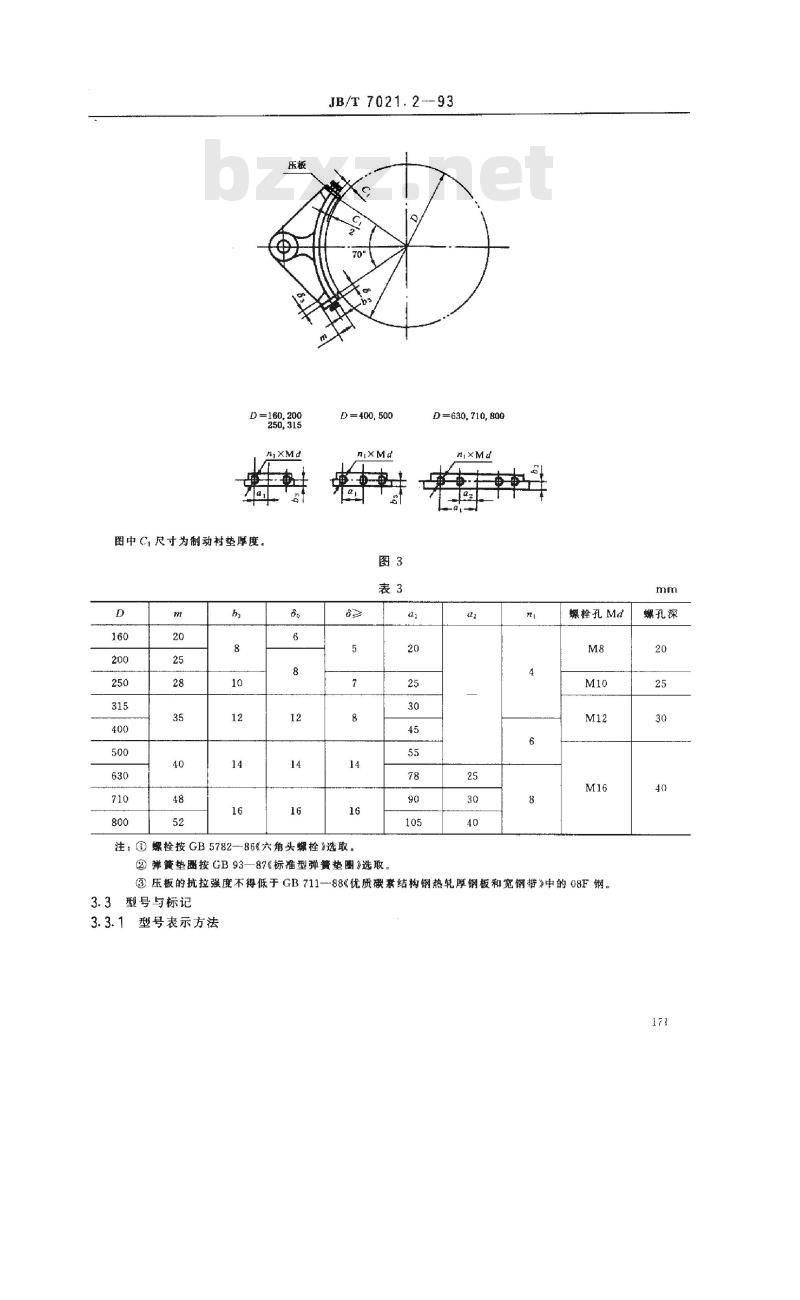

3.2.3 组装式制动瓦块螺钉孔位置尺寸见图3和表3。

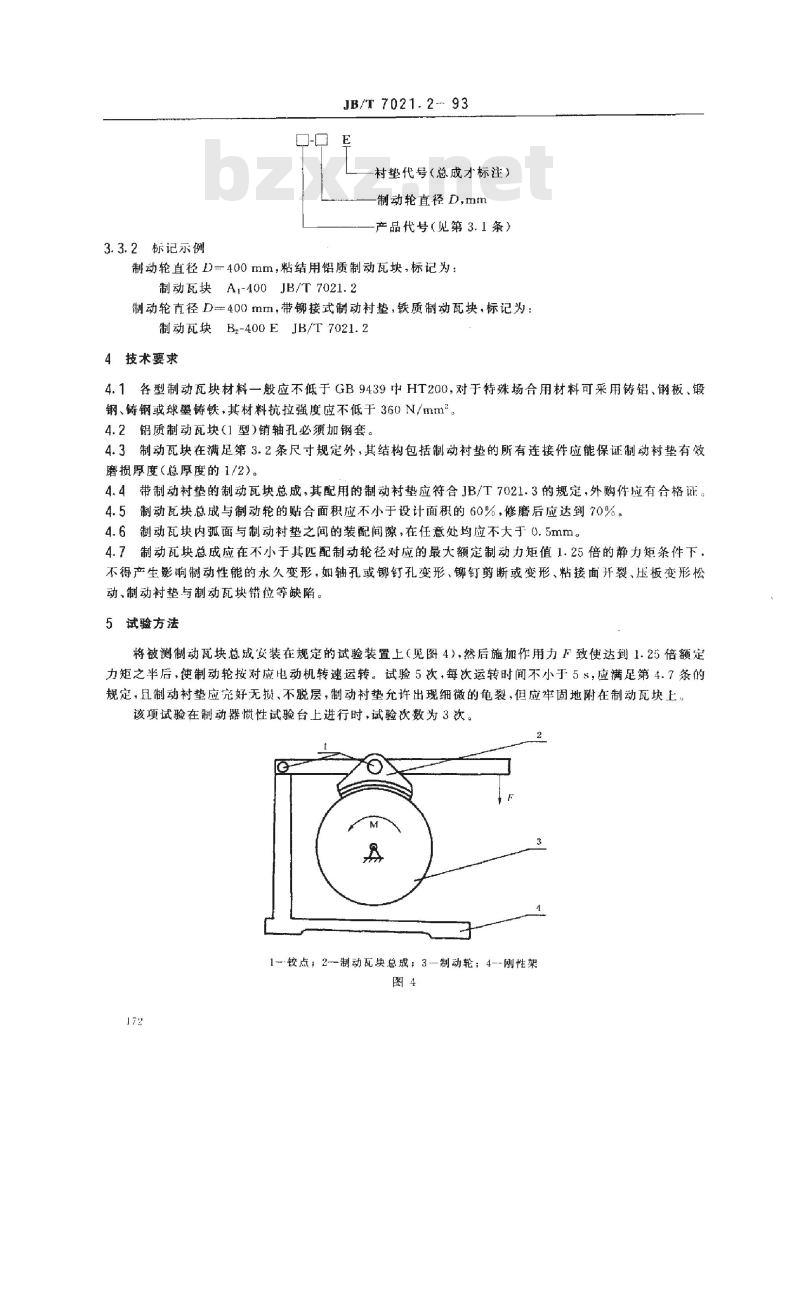

3.3 型号与标记
3.3.1 型号表示方法
标注制动瓦块总成的类型、制动轮直径及产品代号。
3.3.2 标记示例
制动轮直径400mm，粘接式铝质制动瓦块：制动瓦块A1-400 JB/T 7021.2
制动轮直径400mm，铆接式铁质制动瓦块：制动瓦块B2-400E JB/T 7021.2

4 技术要求
4.1 材料
各型制动瓦块材料一般不低于 GB9439 中 HT200，对于特殊场合可采用铸铝、钢板、锻钢、铸钢或球墨铸铁，其抗拉强度应不低于360 N/mm²。
