【机械行业标准(JB)】 VD形橡胶密封圈

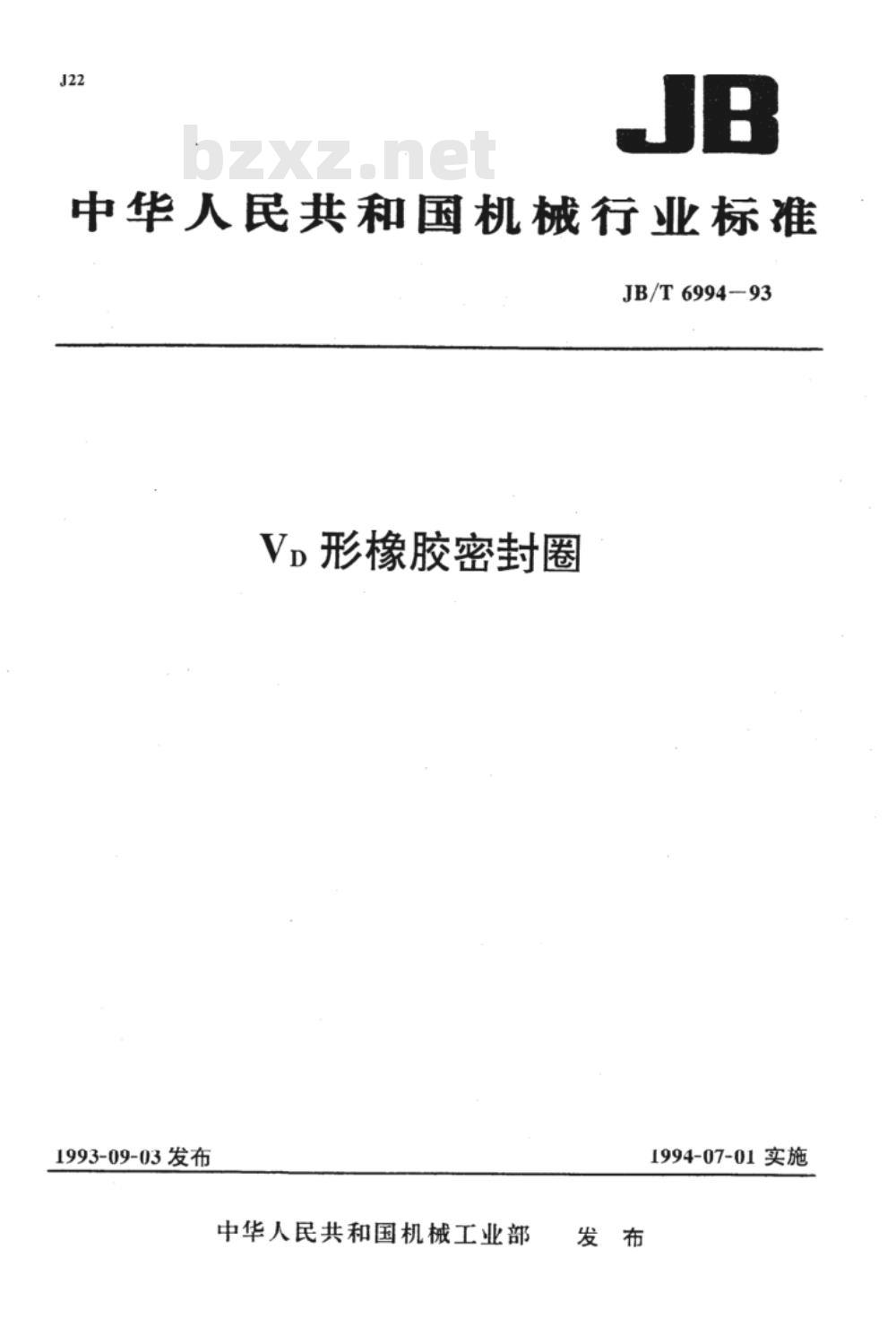

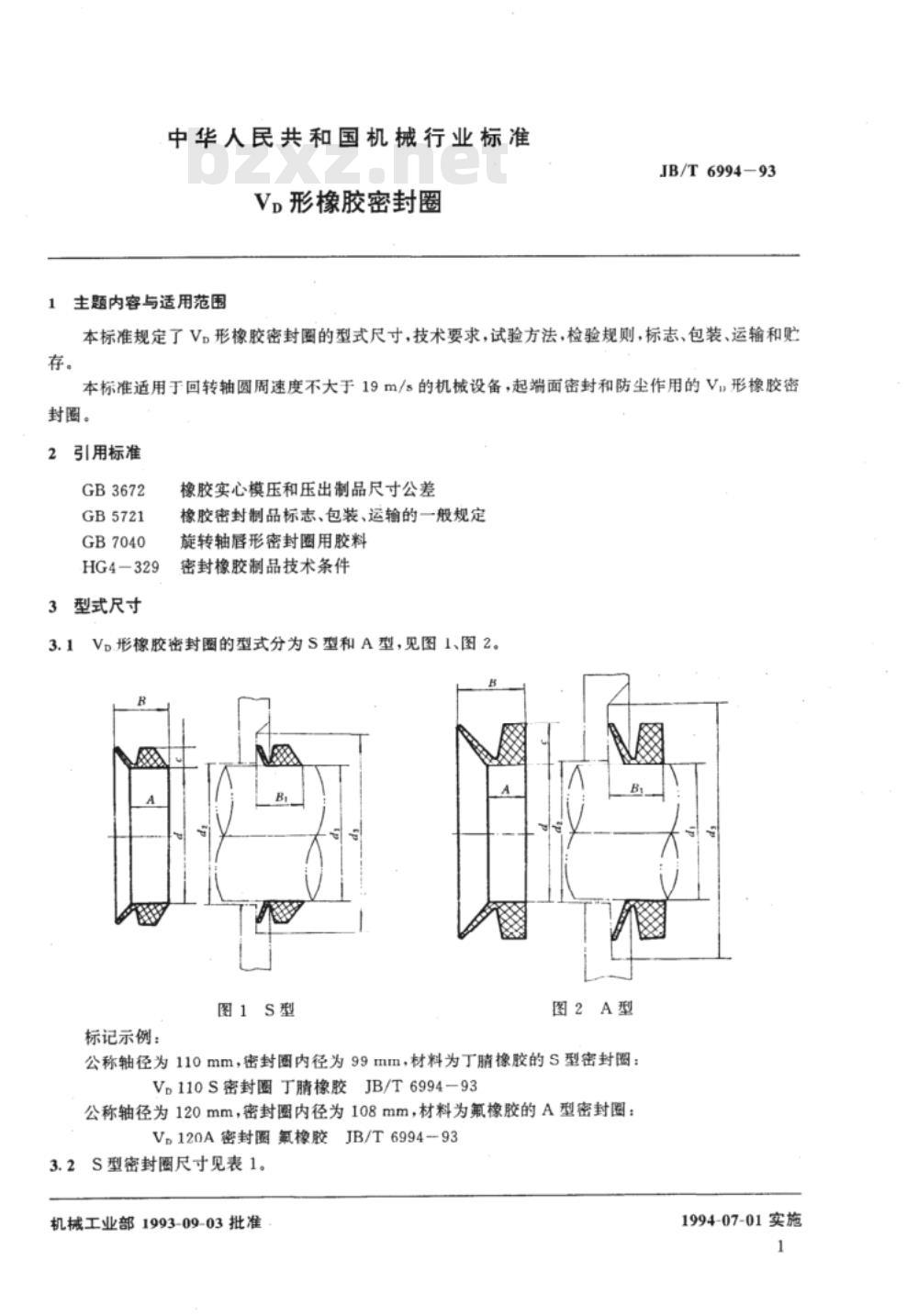

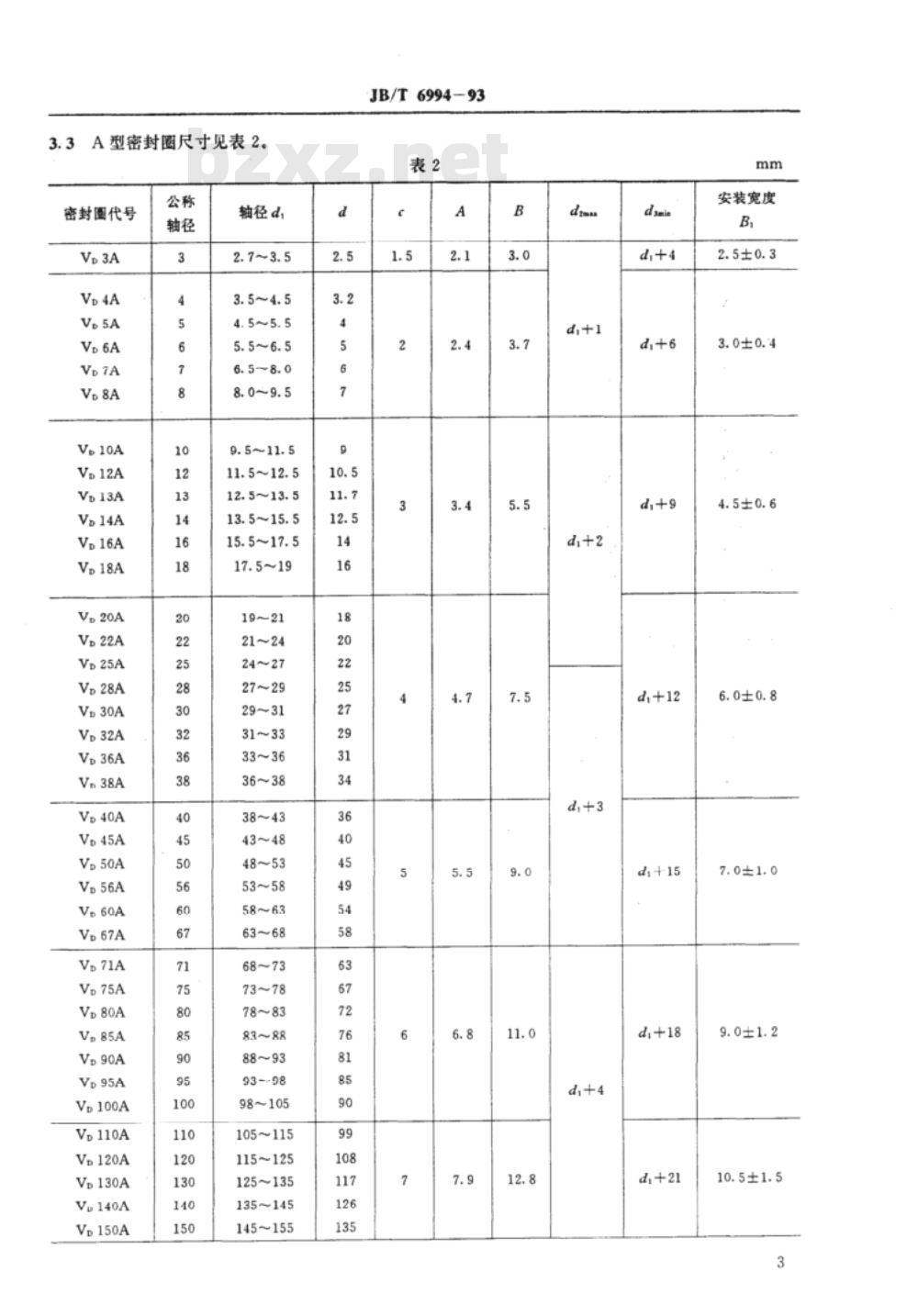

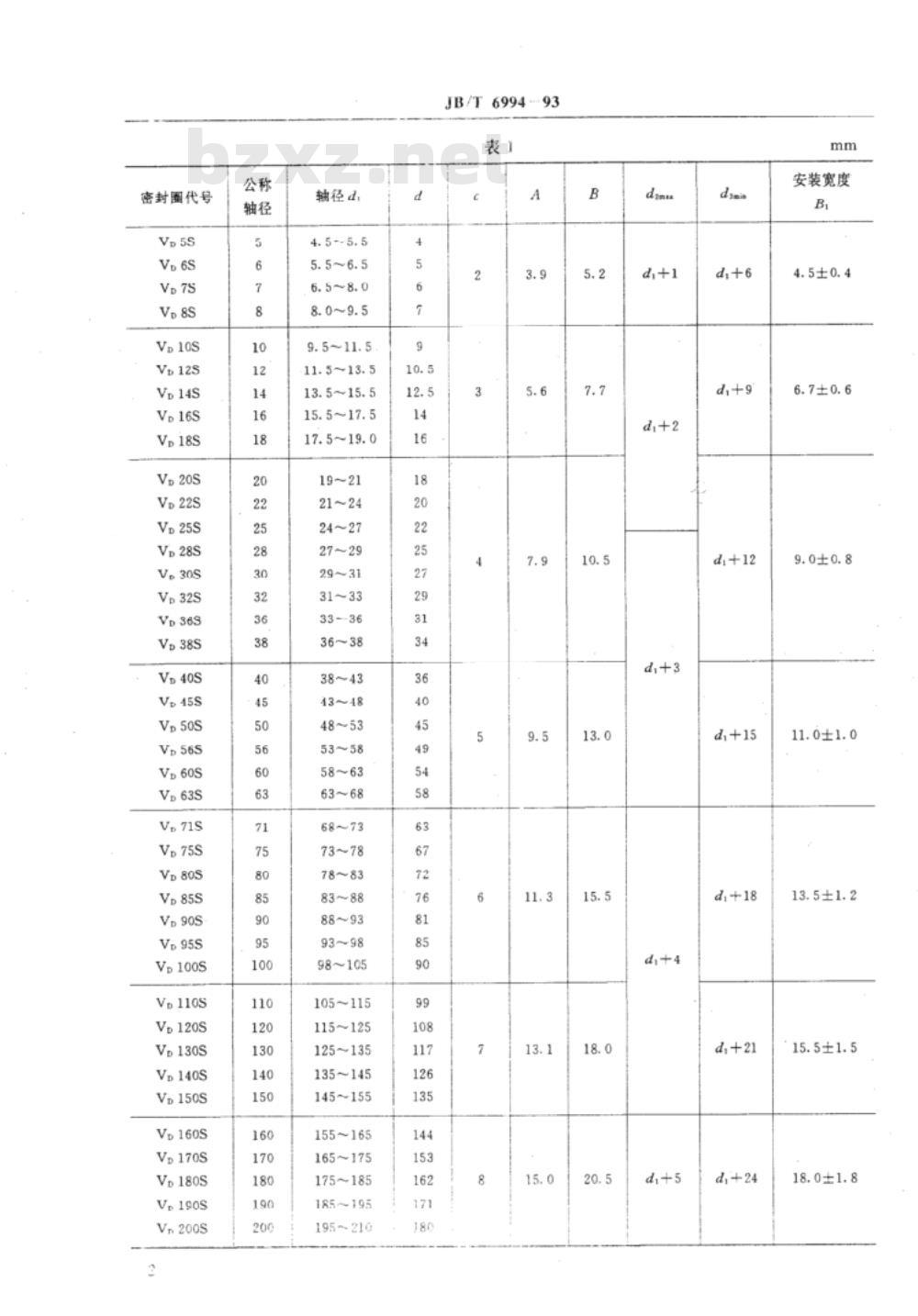

中华人民共和国机械行业标准 VD/VP形橡胶密封圈 JB/T6994-93 前言 本标准规定了VD和VP形橡胶密封圈的型式、尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于回转轴圆周速度不大于19m/s的机械设备，用于端面密封和防尘作用。 2 规范性引用文件 GB3672 GB5721 GB7040 HG4-329 3 型式与尺寸 3.1 橡胶实心模压和压出制品的尺寸公差，橡胶密封制品的标志、包装和运输的一般规定，旋转轴唇形密封圈用胶料及密封橡胶制品技术条件。 VP型橡胶密封圈的型式分为S型和A型，见图1、图2。 图1 S型密封圈 标记示例：公称轴径为110mm，密封圈内径为99mm，材料为丁腈橡胶的S型密封圈：VP110S密封圈 丁腈橡胶 JB/T6994-93 图2 A型密封圈 标记示例：公称轴径为120mm，密封圈内径为108mm，材料为氟橡胶的A型密封圈：VP120A密封圈 氟橡胶 JB/T6994-93 3.2 S型密封圈尺寸见表1 表1 S型密封圈主要尺寸 密封圈代号 | 公称轴径d (mm) | 轴径d (mm) | 安装宽度B (mm) Vp5S | 5 | 4 | 4.5±0.4 Vp6S | 6 | 5 | 6.7±0.6 Vp7S | 8 | 6 | 9.0±0.8 V8S | 10 | 9 | 11.0±1.0 Vp10S | 12 | 10.5 | 13.5±1.2 Vp12S | 14 | 12.5 | 15.5±1.5 Vp14S | 16 | 14 | 18.0±1.8 …（依次类推至VP200S） 3.3 A型密封圈尺寸见表2 表2 A型密封圈主要尺寸 密封圈代号 | 公称轴径d (mm) | 轴径d (mm) | 安装宽度B (mm) Vp3A | 3 | 2 | 3.9 Vp4A | 4 | 3 | 5.6 V5A | 5 | 4 | 7.9 V6A | 6 | 5 | 9.5 Vp7A | 7 | 6 | 11.3 …（依次类推至VP50A） 3.4 标记示例 S型或A型密封圈应按公称轴径、密封圈类型及材料进行标注，如：VP110S 丁腈橡胶、VP120A 氟橡胶。
