【机械行业标准(JB)】 WGP型带制动盘鼓形齿式联轴器型式、参数与尺寸

本网站发布时间： 1993-09-03 15:00:00

JB/T7001-1993
已作废
　点击下载此标准

基本信息

标准号：
JB/T 7001-1993
标准名称：
WGP型带制动盘鼓形齿式联轴器型式、参数与尺寸
标准类别：
机械行业标准(JB)
英文名称：
WGP type drum gear coupling with brake disc type, parameters and dimensions
标准状态：
已作废
发布日期：
1993-09-03
实施日期：
1994-07-01
作废日期：
2007-09-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
73.84 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J19联轴器、制动器与变速器

关联标准

替代情况：
被JB/T 7001-2007替代

出版信息

出版社：
机械工业出版社
页数：
10 页
标准价格：
15.0 元

其他信息

相关标签：
制动形齿式联轴器参数尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了WGP型带制动盘鼓形齿式联轴器的型式、基本参数和主要尺寸。 JB/T 7001-1993 WGP型带制动盘鼓形齿式联轴器型式、参数与尺寸 JB/T7001-1993

标准内容

部分标准内容：

中华人民共和国机械行业标准
同轴圆柱齿轮减速器
JB/T7001-1993
1993-09-03发布，1994-07-01实施

主题内容与适用范围bzxz.net
本标准规定了WGP系列同轴圆柱齿轮减速器（以下简称减速器）的型式、轴孔、安装尺寸、基本参数和技术要求。适用于冶金、矿山、能源、建材和化工等行业。

引用标准
GB3507、GB3852、GB3931、GB12458、JB/T6136

3 型式与尺寸
3.1 减速器代号与标记
WGP系列减速器的代号包括型号、中心高、实际传动比及额定电机功率。减速器标记示例包括：型号、中心高（mm）、实际传动比和标准号JB/T7001-1993。

3.2 减速器外形尺寸及安装参数
减速器的安装尺寸和轴孔尺寸按型号分类如下：

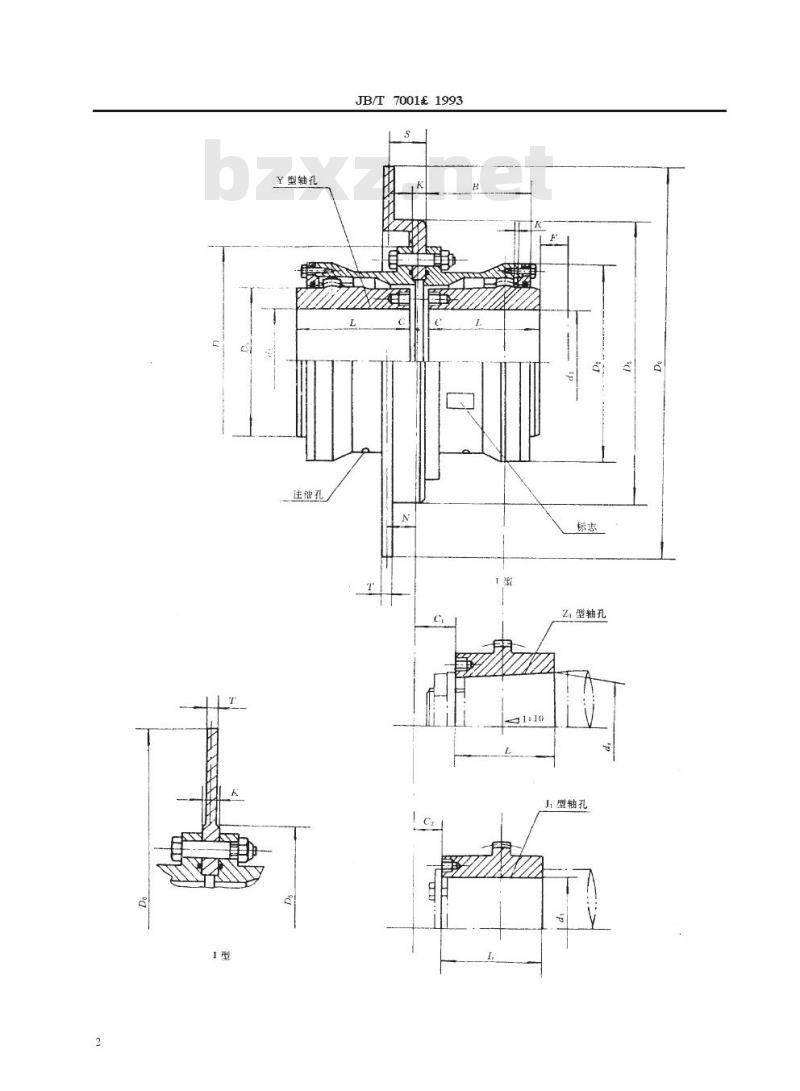

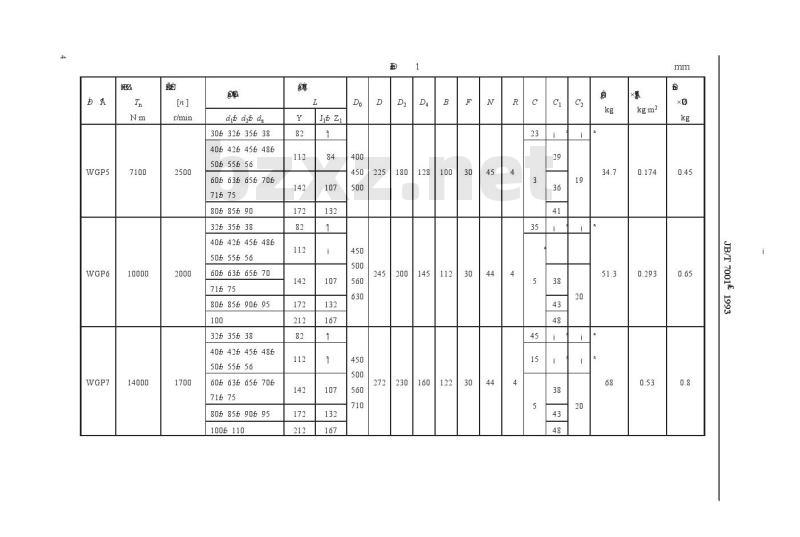

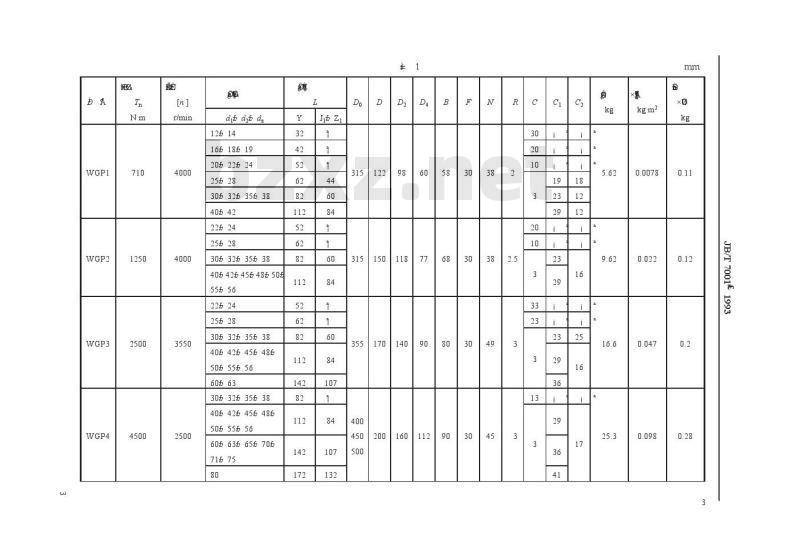

 - DA/WGP1~WGP4 型，输出转矩范围 710~4500 Nm，转速 4000~2500 r/min，轴孔类型为Y型和Z型，中心高 315~1000 mm。
 - DA/WGP5~WGP7 型，输出转矩范围 7100~14000 Nm，转速 2500~1700 r/min。
 - DA/WGP8~WGP11 型，输出转矩范围 20000 Nm，具体尺寸和安装参数参见附表。

质量参数及惯性矩
 - 小型减速器质量范围：0.11~0.28 kg，转动惯量 0.0078~0.098 kg·m²。
 - 中型减速器质量范围：0.45~0.8 kg，转动惯量 0.174~0.53 kg·m²。

安装和使用条件
减速器允许正、反转安装，可水平卧式或轻微倾斜安装，输出轴与水平面夹角不大于20°。工作环境温度为-40~+40℃，低于0℃时需预热润滑油。直联电机型号为Y系列三相异步四极电动机，工作海拔不超过1000 m。

中华人民共和国机械工业部 1993-09-03批准 1994-07-01实施
