【机械行业标准(JB)】同轴式圆柱齿轮减速器

本网站发布时间： 1993-09-03 15:00:00

JB/T7000-1993
现行
　点击下载此标准

基本信息

标准号：
JB/T 7000-1993
标准名称：
同轴式圆柱齿轮减速器
标准类别：
机械行业标准(JB)
英文名称：
Coaxial cylindrical gear reducer
标准状态：
现行
发布日期：
1993-09-03
实施日期：
1994-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
979.17 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J19联轴器、制动器与变速器

关联标准

出版信息

出版社：
机械工业出版社
页数：
41页
标准价格：
24.0 元
出版日期：
1994-06-01

其他信息

起草人：
种建明、李惠文、方正
起草单位：
机械工业部西安重型机械研究所
提出单位：
机械工业部西安重型机械研究所
发布部门：
中华人民共和国机械工业部
相关标签：
轴式圆柱齿轮减速器

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了TZL、TZS、TZLD、TZSD系列同轴式圆柱齿轮减速器的型式、尺寸、基本参数和技术要求。本标准适用于冶金、矿山、能源、建材、化工等行业。减速器齿轮圆周速度不大于 20 m/s，允许正、反转。减速器适用于水平卧式安装，允许输出轴向下倾斜安装，输出轴与水平面夹角不大于 20°。减速器的工作环境温度为：-40～ 40℃，低于 0℃ 时，启动前润滑油应预热。TZLD、TZSD 型减速器直联电机为 Y 系列三相异步四极电动机。TZLD、TZSD 型减速器的工作海拔：不超过1000m。 JB/T 7000-1993 同轴式圆柱齿轮减速器 JB/T7000-1993

标准内容

部分标准内容：

中华人民共和国机械行业标准
同轴式圆柱齿轮减速器
JB/T7000-93
1993-09-03发布，1994-07-01实施

主题内容与适用范围
本标准规定了TZI、TZS、TZL、TZSD系列同轴式圆柱齿轮减速器（以下简称减速器）的型式、尺寸、基本参数和技术要求。本标准适用于冶金、矿山、能源、建材和化工等行业。减速器齿轮圆周速度不大于20 m/s，允许正、反转。减速器适用于水平卧式安装，也允许输出轴倾斜安装，输出轴与水平面夹角不大于20°。减速器工作环境温度为-40～+40℃，低于0℃时启动前润滑油应预热。TZL、TZSD型减速器直联电机为Y系列三相异步四极电动机。TZL、TZSD型减速器的工作海拔不超过1000 m。

引用标准
GB191、GB13275、CB755、GB1184、GB1356、GB1357、GB1569、GB3077、GB5903、GB9139、GB10095、GB11368、GB12217、GB/T13384

型式与尺寸
3.1 减速器的代号与标记

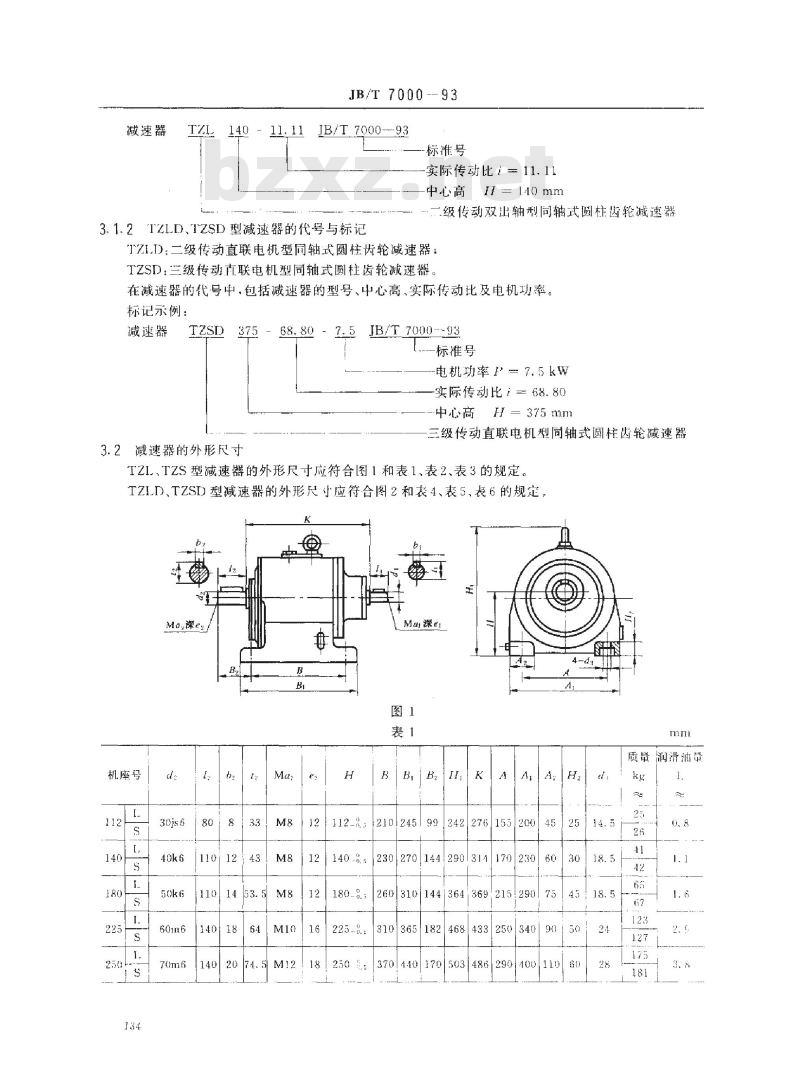

3.1.1 TZL、TZS型减速器代号与标记：TZI表示二级传动双出轴型同轴式圆柱齿轮减速器；TZS表示三级传动双出轴型同轴式圆柱齿轮减速器。代号包括减速器型号、中心高和实际传动比。
3.1.2 TZL.D、TZSD型减速器代号与标记：TZI.D表示二级传动直联电机型同轴式圆柱齿轮减速器；TZSD表示三级传动直联电机型同轴式圆柱齿轮减速器。代号包括减速器型号、中心高、实际传动比及电机功率。

3.2 减速器的外形尺寸

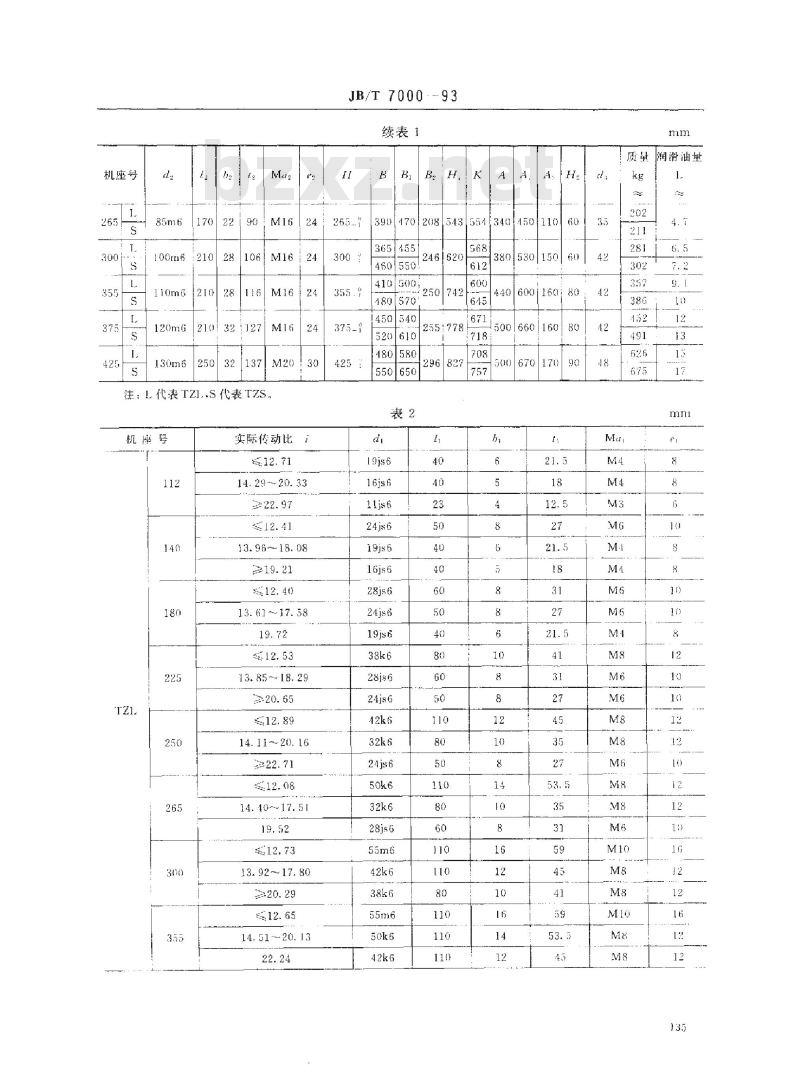

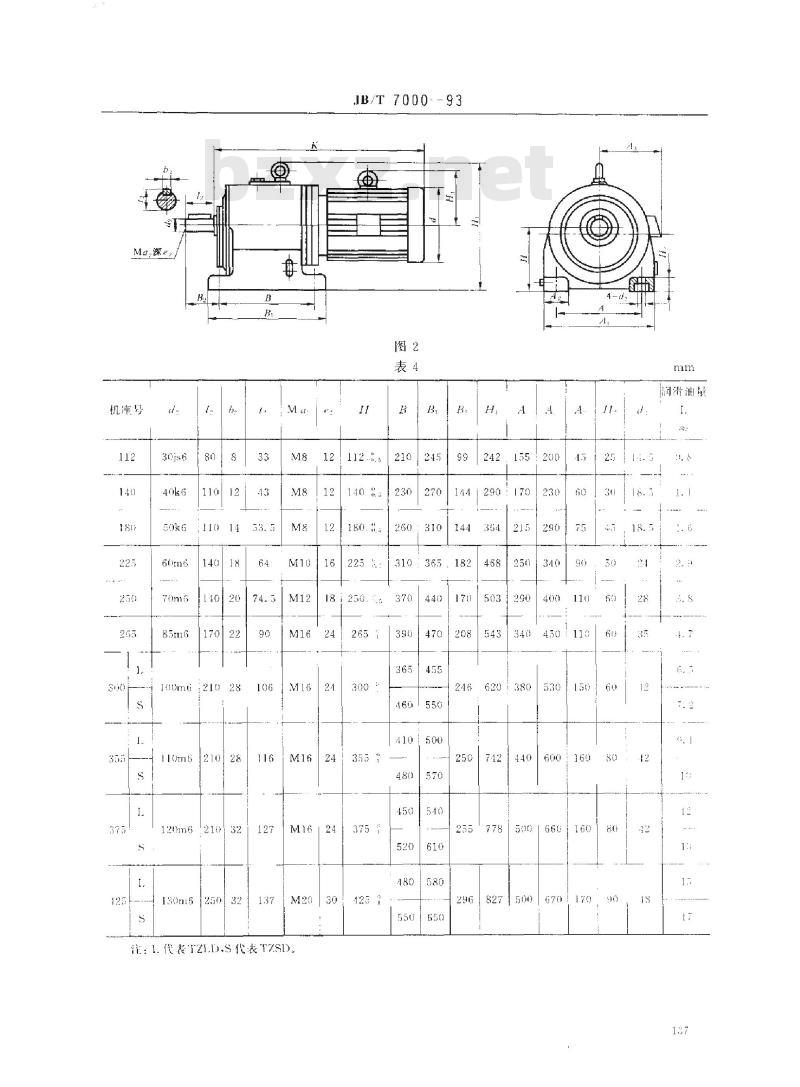

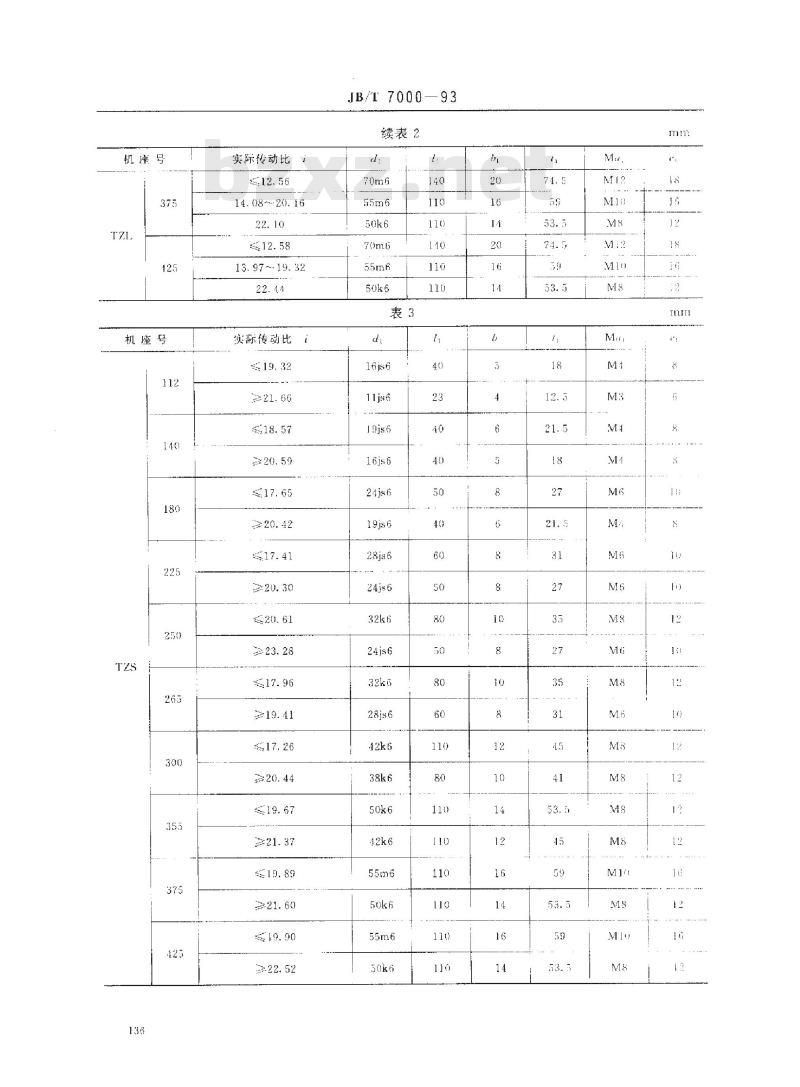

TZL、TZS型减速器的外形尺寸应符合图1和表1、表2、表3的规定。TZI.D、TZSD型减速器的外形尺寸应符合图2和表4、表5、表6的规定。外形尺寸、轴高及机座号应满足标准要求，保证安装与运转的可靠性。bZxz.net

减速器标记
3.3 减速器标记应包括型号、级别、规格、公称传动比、装配型式和标准号。标记示例：TZL 140 11.11 JB/T7000-93，其中140为中心高，11.11为实际传动比。标记清晰、规范，便于识别与管理。

中华人民共和国机械工业部 1993-09-03批准 1994-07-01实施
