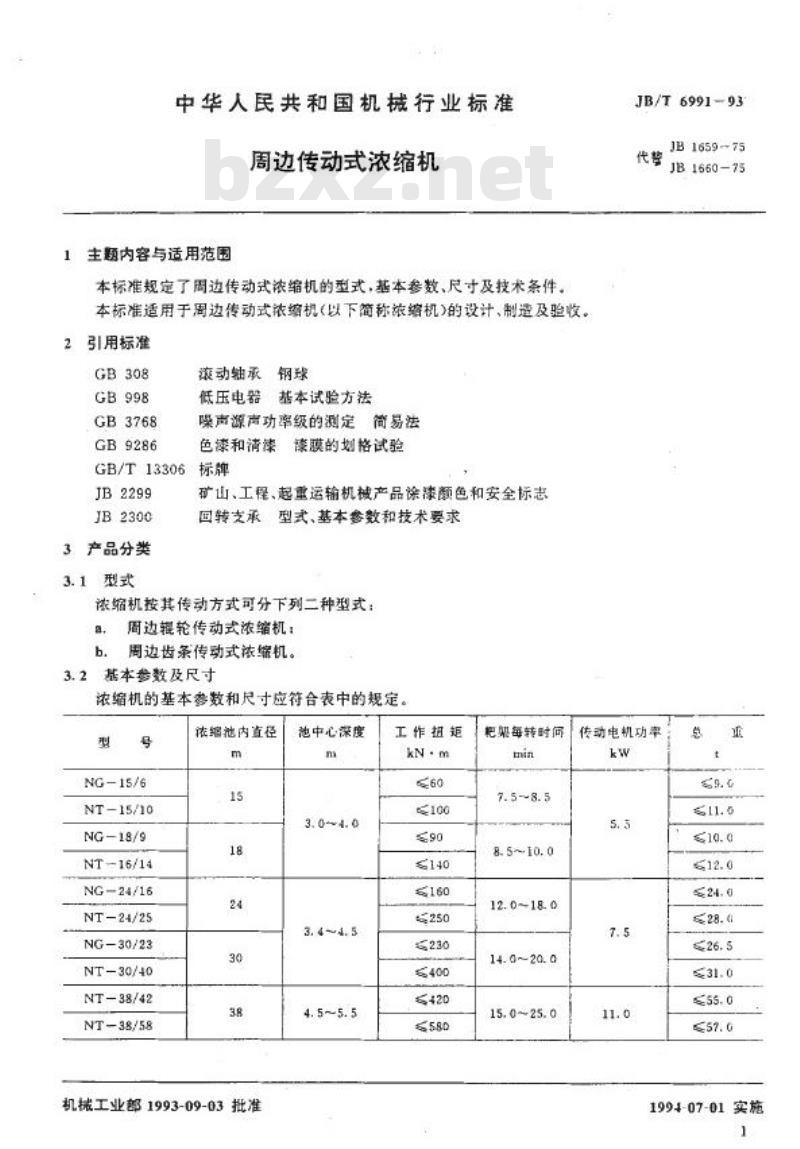

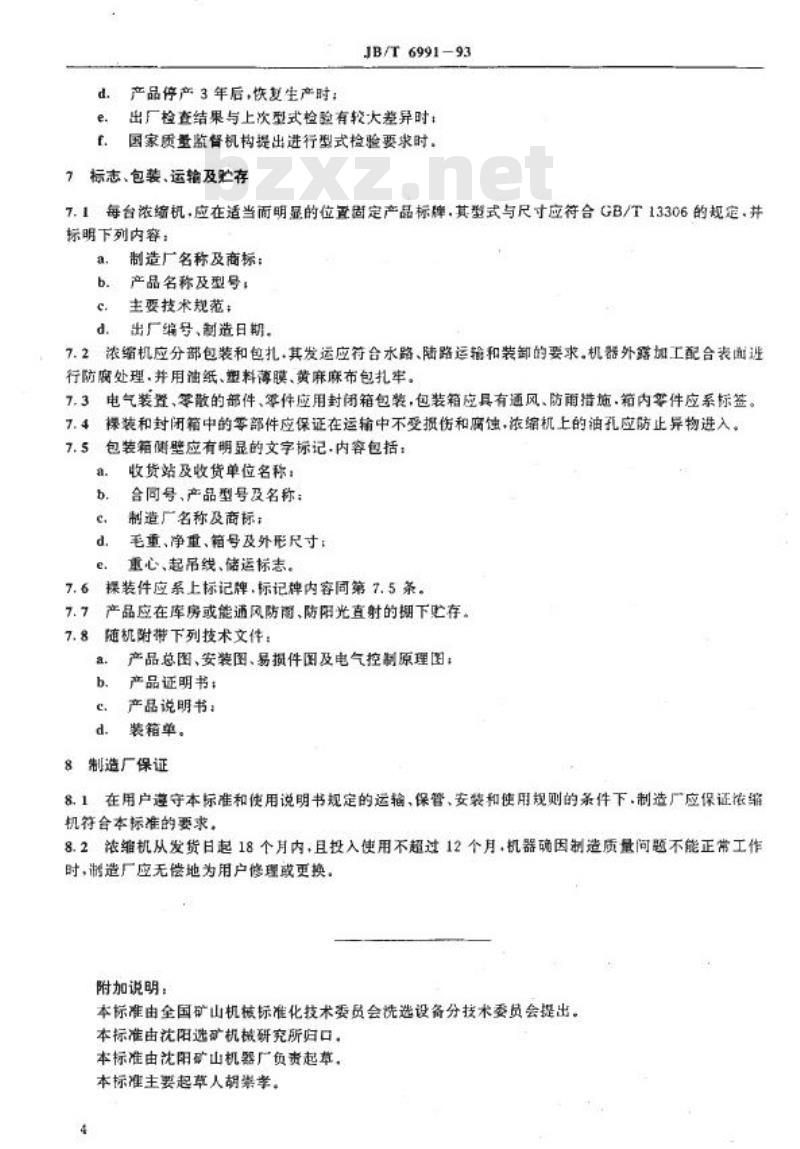

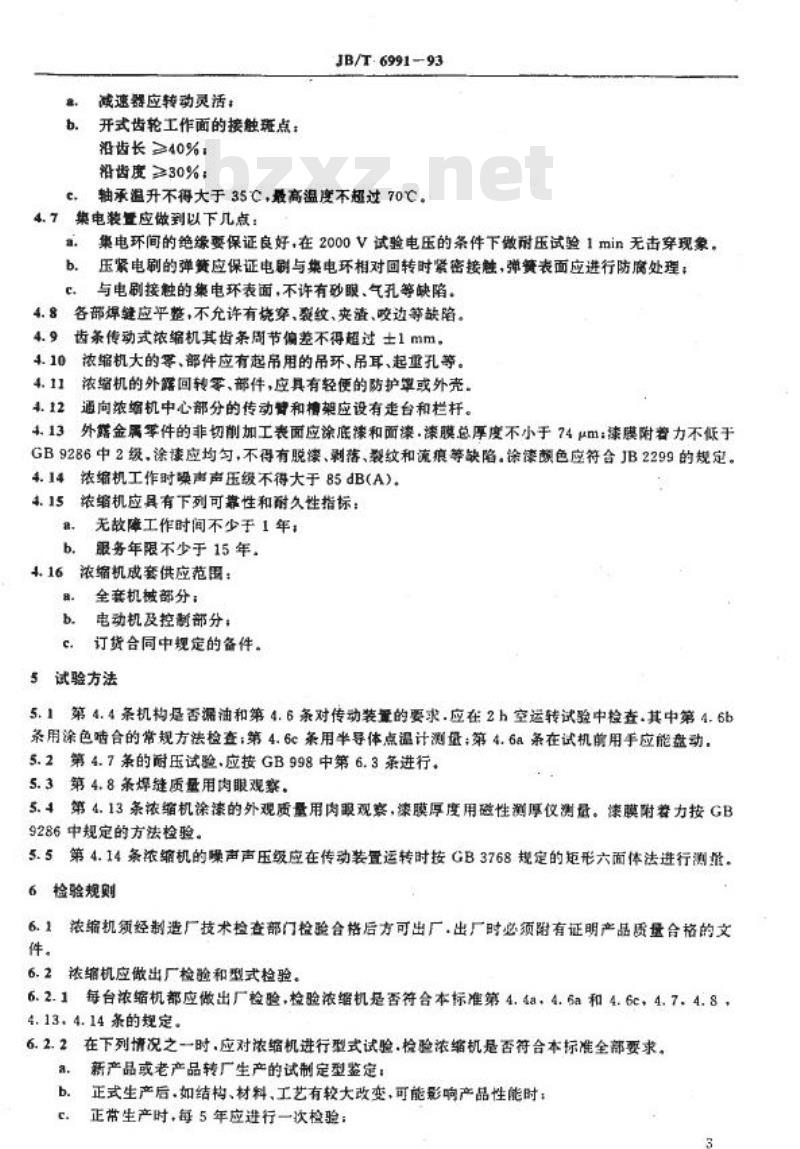

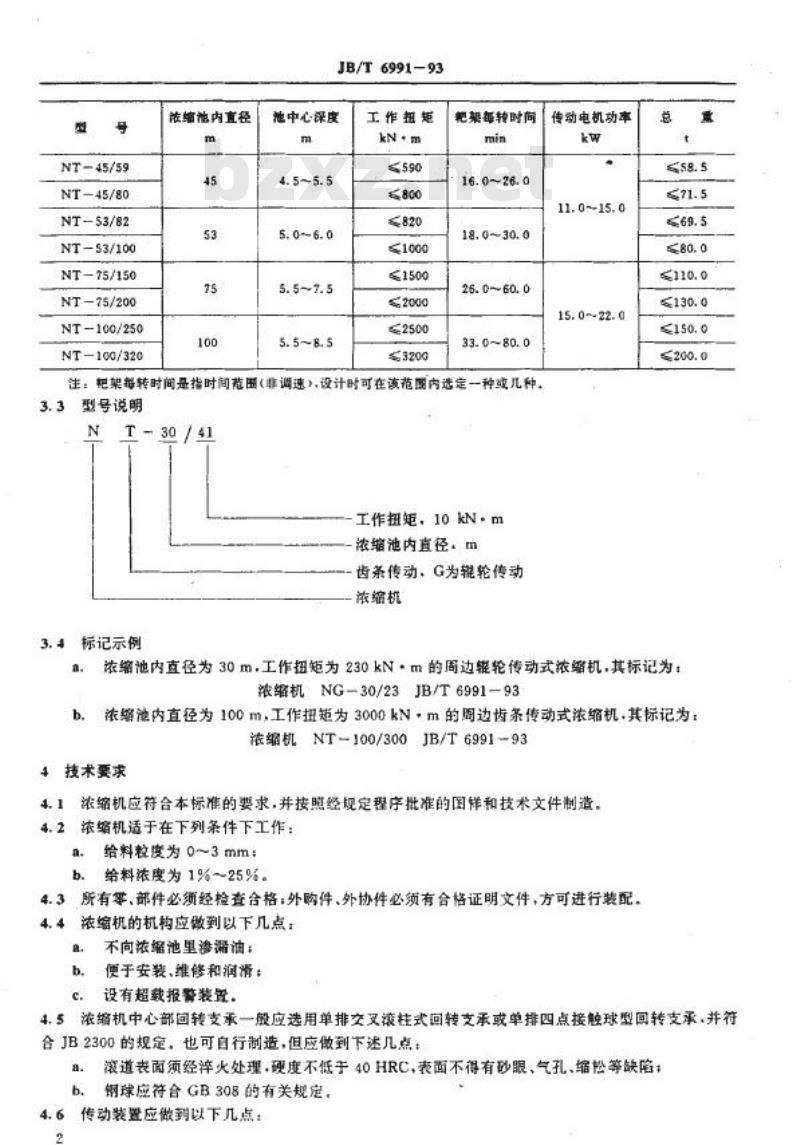

中华人民共和国机械行业标准 周边传动式浓缩机 JB/T6991-93 前言 本标准规定了周边传动式浓缩机的型式、基本参数、尺寸及技术条件，适用于周边传动式浓缩机（以下简称浓缩机）的设计、制造及验收。标准由中华人民共和国机械工业部发布并实施。 1 主题内容与适用范围 本标准适用于周边传动式浓缩机的设计、制造和验收，包括型式、基本参数、尺寸及技术条件。 2 规范性引用文件 GB308 滚动轴承 GB998 钢球 GB3768 基本试验方法 GB9286 低压电器 GB/T13306 标牌 JB2299 色漆和清漆 JB2300 回转支承型式、基本参数和技术要求 3 产品分类 3.1 型式 浓缩机按其传动方式可分为两种： a. 周边齿轮传动式浓缩机 b. 周边齿条传动式浓缩机 3.2 基本参数及尺寸 浓缩机的基本参数和尺寸应符合表1和表2的规定。 表1 周边齿轮传动式浓缩机主要参数 型号 | 液池内直径(m) | 池中心深度(m) | 工作扭矩(kN·m) | 靶架每转时间(min) | 传动电机功率(kW) NG-15/6 | 15 | 3.0~4.0 | 60 | 7.5~8.5 | 5.5 NT-15/10 | 15 | 3.4~4.5 | 100 | 8.5~10.0 | 7.5 NG-18/9 | 18 | 4.5~5.5 | 90 | 12.0~18.0 | 11.0 NT-16/14 | 16 | 4.5~5.5 | ≤140 | 14.0~20.0 | ≤11.6 NG-24/16 | 24 | 5.0~6.0 | ≤160 | 15.0~25.0 | ≤10.0 表2 周边齿条传动式浓缩机主要参数 型号 | 液池内直径(m) | 池中心深度(m) | 工作扭矩(kN·m) | 靶架每转时间(min) | 传动电机功率(kW) NT-45/59 | 45 | 4.5~5.5 | ≤590 | 16.0~26.0 | 11.0~15.0 NT-45/80 | 45 | 5.0~6.0 | ≤800 | 18.0~30.0 | 15.0~22.0 NT-53/82 | 53 | 5.5~7.5 | ≤820 | 26.0~60.0 | ≤69.5 NT-53/100 | 53 | 5.5~8.5 | ≤1000 | 33.0~80.0 | ≤80.0 NT-75/150 | 75 | 5.5~7.5 | ≤1500 | 33.0~80.0 | ≤110.0 NT-75/200 | 75 | 5.5~8.5 | ≤2000 | 33.0~80.0 | ≤130.0 NT-100/250 | 100 | 5.5~8.5 | ≤2500 | 33.0~80.0 | ≤150.0 NT-100/320 | 100 | 5.5~8.5 | ≤3200 | 33.0~80.0 | ≤200.0 3.3 型号说明 例如：浓缩池内直径为30m，工作扭矩为230kN·m的周边齿轮传动式浓缩机标记为：浓缩机NG-30/23 JB/T6991-93；浓缩池内直径为100m，工作扭矩为3000kN·m的周边齿条传动式浓缩机标记为：浓缩机NT-100/300 JB/T6991-93。 4 技术要求 4.1 浓缩机应符合本标准要求，并按照经批准的国样和技术文件制造。 4.2 浓缩机适于以下工作条件： a. 给料粒度0~3mm b. 给料浓度1%~25% 4.3 所有零部件必须经检验合格，外购件和外协件必须有合格证明方可装配。 4.4 浓缩机机构应满足以下要求： a. 不向浓缩池渗漏油 b. 便于安装、维修和润滑 c. 配备超载报警装置 4.5 浓缩机中心部回转支承一般采用单排交叉滚柱式或单排四点接触球型回转支承，并符合JB2300规定，可自行制造，但应满足： a. 滚道表面经热处理，硬度不低于40HRC，表面无砂眼、气孔、缩松等缺陷 b. 钢球符合GB308规定 4.6 传动装置要求： a. 减速器转动灵活 b. 开式齿轮工作面接触斑点沿齿长≥40%，沿齿高≥30%
