【机械行业标准(JB)】 MP型辊盘式磨煤机

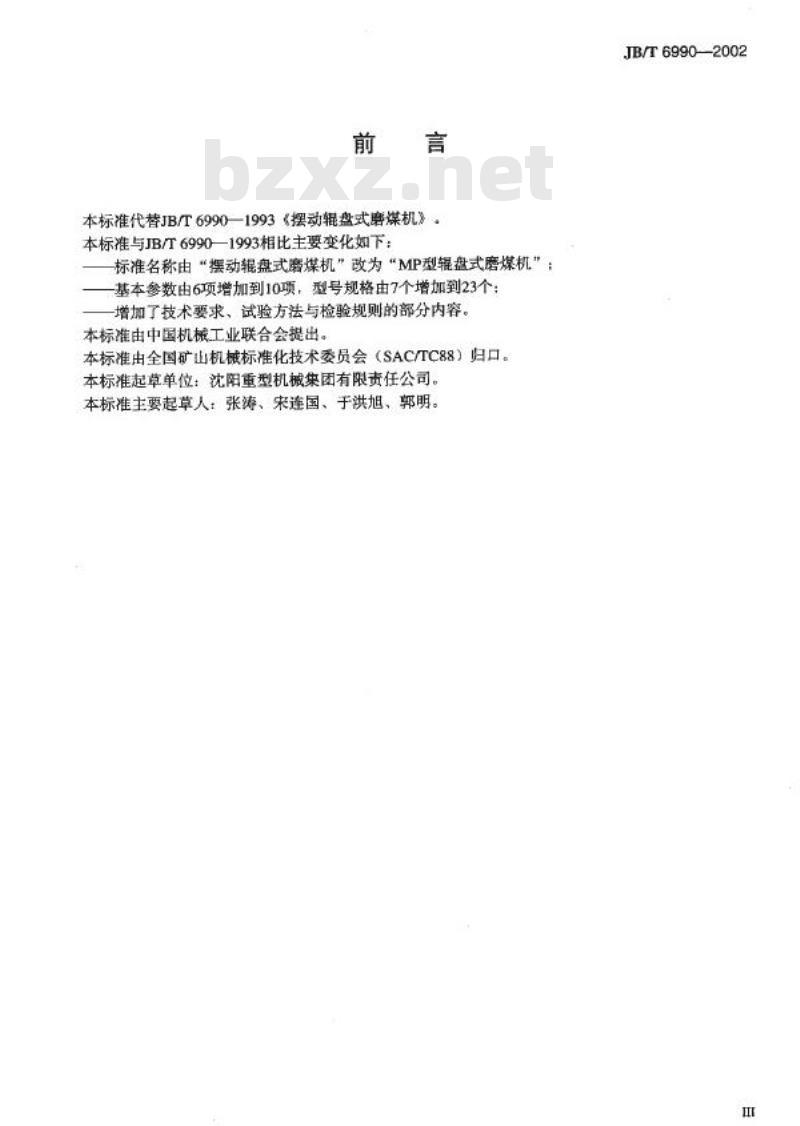

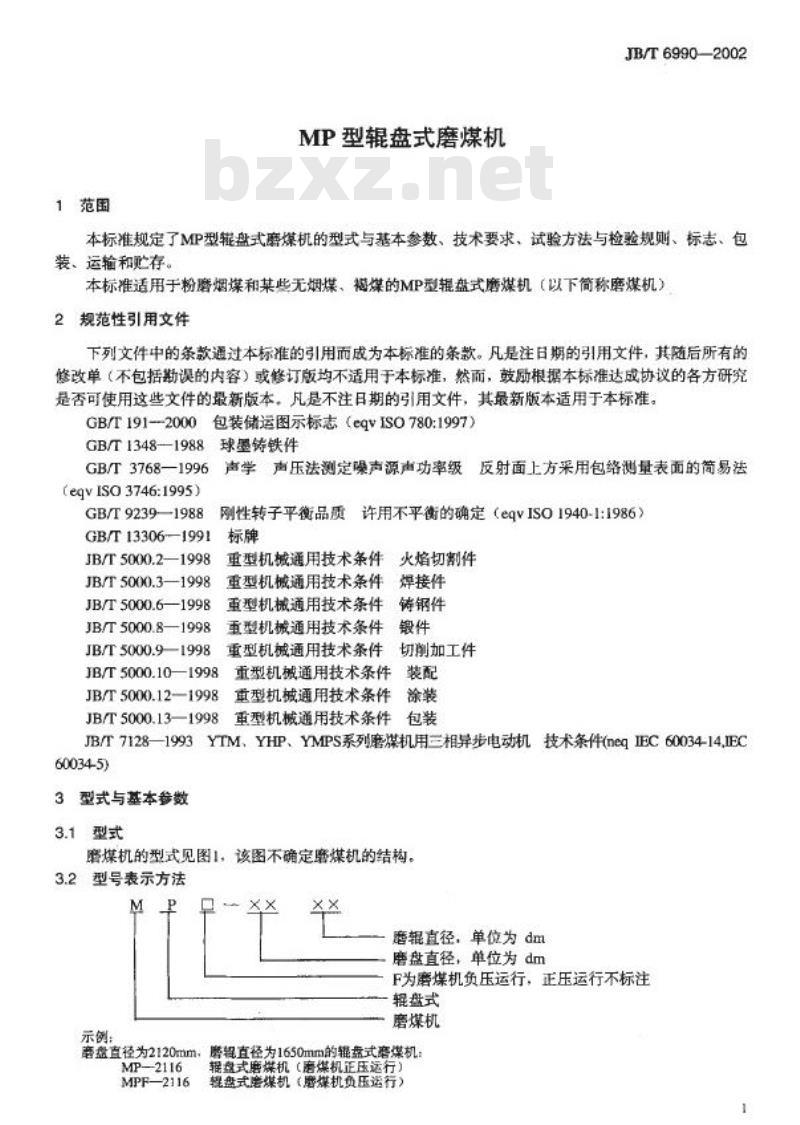

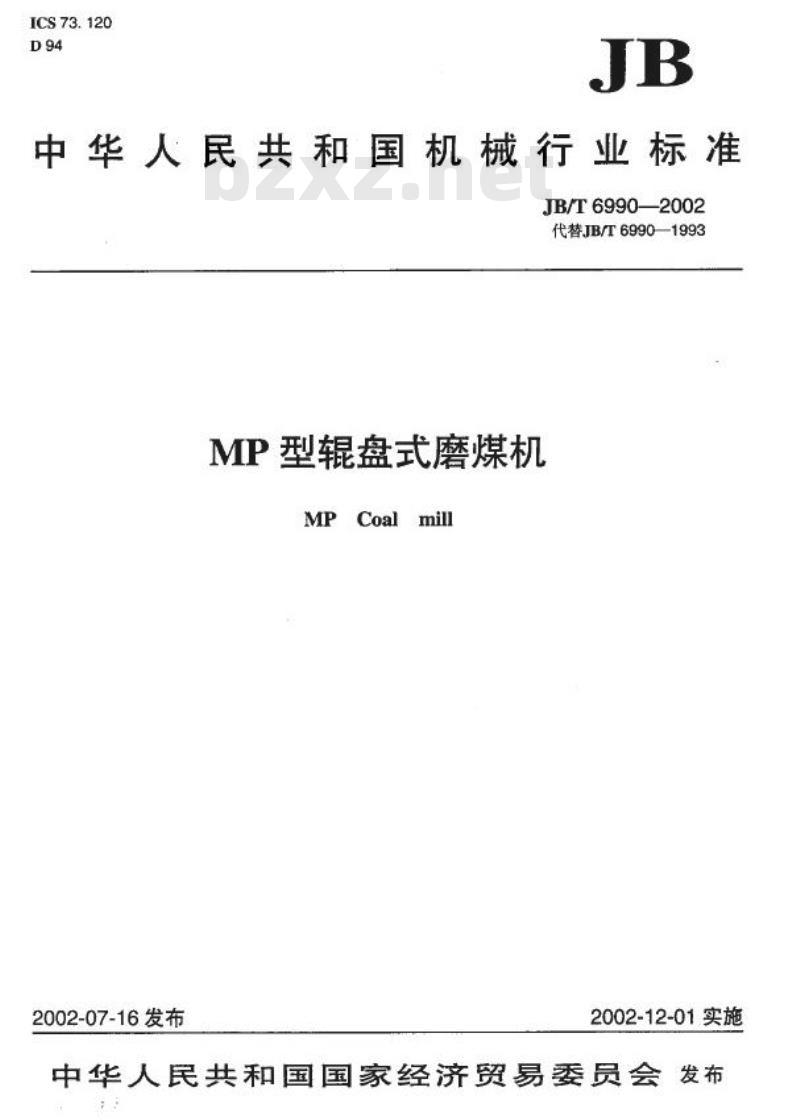

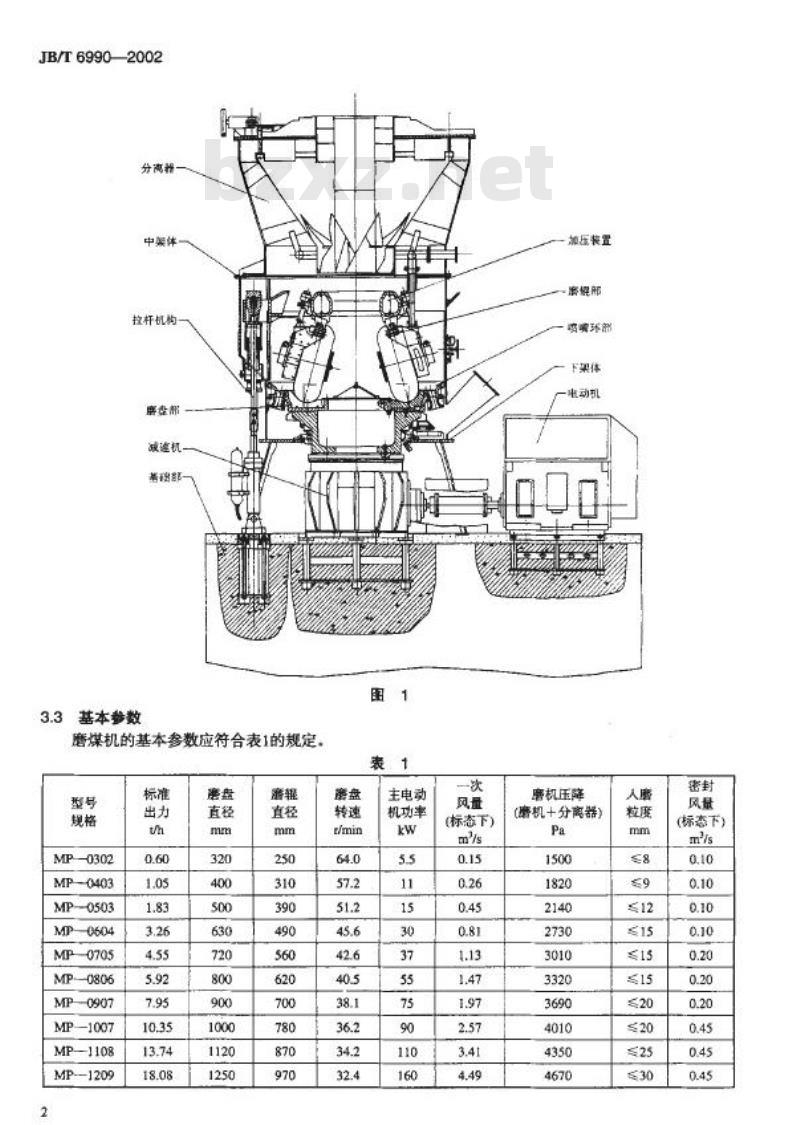

中华人民共和国机械行业标准 MP型辊盘式磨煤机 JB/T6990-2002 前言 本标准代替JB/T6990-1993《摆动辊盘式磨煤机》，标准名称改为“MP型辊盘式磨煤机”。与JB/T6990-1993相比主要变化包括：基本参数由6项增加到10项，型号规格由7个增加到23个；增加了技术要求、试验方法与检验规则内容。本标准由中国机械工业联合会提出，全国矿山机械标准化技术委员会归口。起草单位：沈阳重型机械集团有限责任公司。主要起草人：张涛、宋连国、于洪旭、郭明。 1 范围 本标准规定了MP型辊盘式磨煤机的型式与基本参数、技术要求、试验方法与检验规则、标志、包装、运输和贮存。适用于粉磨烟煤及某些无烟煤、褐煤的MP型辊盘式磨煤机（以下简称磨煤机）。 2 规范性引用文件 GB/T191-2000 包装储运图示标志（等效ISO780:1997） GB/T1348-1988 球器铸铁件 GB/T3768-1996 声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（等效ISO3746:1995） GB/T9239-1988 刚性转子平衡品质许用不平衡的确定（等效ISO1940-1:1986） GB/T13306-1991 标牌 JB/T5000.2-1998 重型机械通用技术条件 JB/T5000.3-1998 焊接件 JB/T5000.6-1998 铸钢件 JB/T5000.8-1998 锻件 JB/T5000.9-1998 切削加工件 JB/T5000.10-1998 装配 JB/T5000.12-1998 涂装 JB/T5000.13-1998 包装 JB/T7128-1993 YTM、YHP、YMPS系列磨煤机用三相异步电动机技术条件（等效IEC60034-14, IEC60034-5） 3 型式与基本参数 3.1 型式 磨煤机的型式见图1，图中不反映磨煤机具体结构。 3.2 型号表示方法 示例：MP-2116，磨辊直径单位为dm，磨盘直径单位为dm。F表示磨煤机负压运行，不标注F为正压运行。 3.3 基本参数 磨煤机基本参数应符合表1规定。 表1 MP型辊盘式磨煤机主要技术参数 型号 | 出力(t/h) | 磨辊直径(mm) | 磨盘直径(mm) | 密盘转速(t/min) | 主电动机功率(kW) MP-0302 | 0.60 | 320 | 250 | 64.0 | 5.5 MP-0403 | 1.05 | 400 | 310 | 57.2 | 11 MP-0503 | 1.83 | 500 | 390 | 51.2 | 15 MP-0604 | 3.26 | 630 | 490 | 45.6 | 30 MP-0705 | 4.55 | 720 | 560 | 42.6 | 37 MP-0806 | 5.92 | 800 | 620 | 40.5 | 55 MP-0907 | 7.95 | 900 | 700 | 38.1 | 75 MP-1007 | 10.35 | 1000 | 780 | 36.2 | 90 MP-1108 | 13.74 | 1120 | 870 | 34.2 | 110 MP-1209 | 18.08 | 1250 | 970 | 32.4 | 132 注1：表中机器参考重量不包括电动机、电控设备、润滑站和液压站的重量。注2：处理能力在闭路系统条件下计算：a)物料含水量≤4%，不含粘土；b)给料粒度级配适当，沿磨腔360°均匀分布；c)给料松散密度1.6t/m³，抗压强度≤160MPa，消耗额定功率80%。
