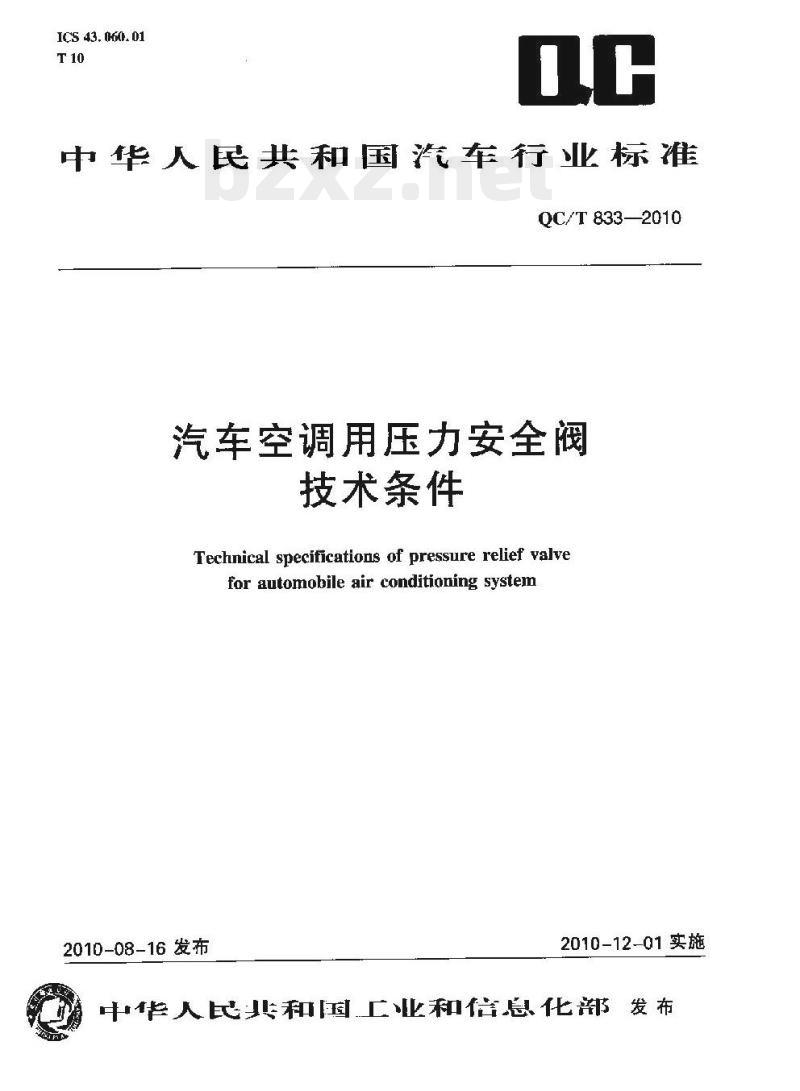

ICS 43, 060. 01
中华人民共和国汽车行业标准
QC/T 833—2010
汽车空调用压力安全阀
技术条件
Technical specificatious of pressure relief valvefor automobile air conditioning system2010-08-16发布
2010-12-01实施
中华人民北和国工业和倍息化部发布-YYKANYKACa-

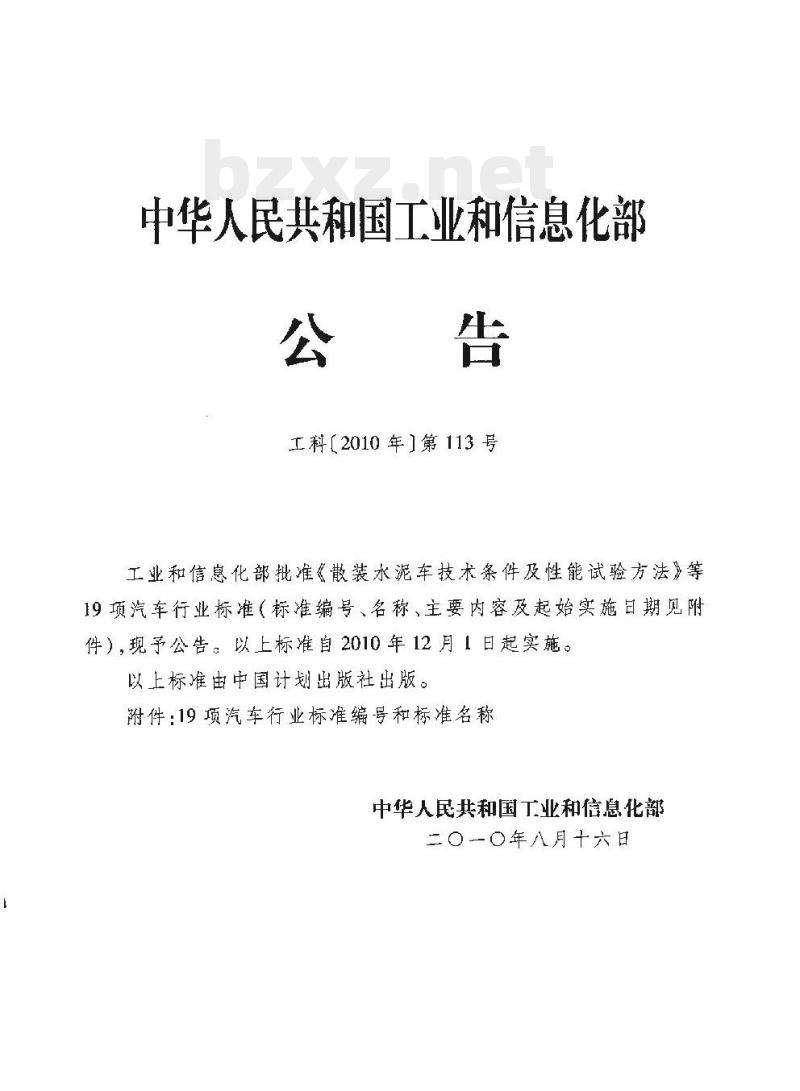

中华人民共和国工业和信息化部公告
工科【2010年】第113号
工业和信息化部批堆《散装水泥车技术条件及性能试验方法》等19项汽车行业标准（标准编号、名称、主要内容及起始实施日期见附件），现予公告。以上标准自2010年12月1日起实施。以上标准由中国计划出版社出版。附件：19项汽车行业标准编号和标准名称中华人民共和国丁业和德息化部二〇一〇年八月十六日

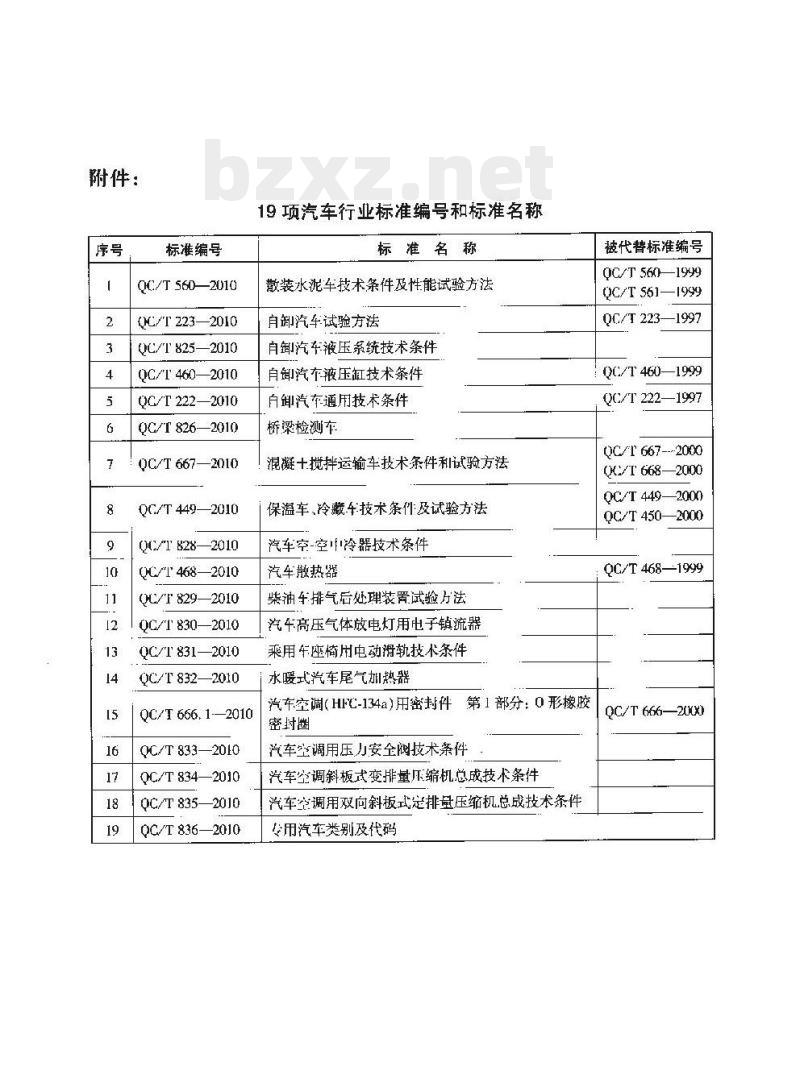

附件：
标准编号
QC/T 56D—2010
QC/T 223—2010
QC/T 825—2010
QC/T 460—2010
QC/T 222—2010
QC/T 8262010
QC/T667—2010
QC/T 4492010
00/1 828-2010
QC/T 468-2010
QC/T 8292010
QC/T 830—2010
QC/T831-
QC/T 832—2010
QC/T666.1-—2010
QCT 833-2010
QC/T 834—2010
QC/T 835—2010
QC/T 836—2010
19项汽车行业标准编号和标准名称标准名称
散装水泥车技术条件及性能试验方法自御汽车试验方法
自御汽车液压系统技术条件
自御汽车液压缸技术条件
白御汽车通用技术条件
桥梁检测车
混凝十搅拌运输车技术条件利试验方法保温车、冷藏车技术条件及试验方法汽车空-空中冷器技术条件
汽车散热器
柴油车排气后处理装置试验方法汽车高压气体放电灯用电子镇流器乘用车座椅用电动滑轨技术条件水暖式汽车尾气加热器
汽车空调(HFC-134a)用密封件第1部分：0形橡胶密封圈
汽车空调用压力安全阀技术条件汽车生调斜板式变排量压缩机总成技术条件汽车空调用双向斜板式定排量压缩机总成技术条件专用汽车类别及代码
YYKANIKAa-
被代替标准编号
QC/T 560—1999
QC/T 561—1999
QC/T223—1997
QC/T 460—1999此内容来自标准下载网
QC/T 222—1997
QC/T 667-2000
QK/T 668 —2000
QC/T 449—2000
OC/T 4502000
:QC/T468—1999
QC/T 666—20X)

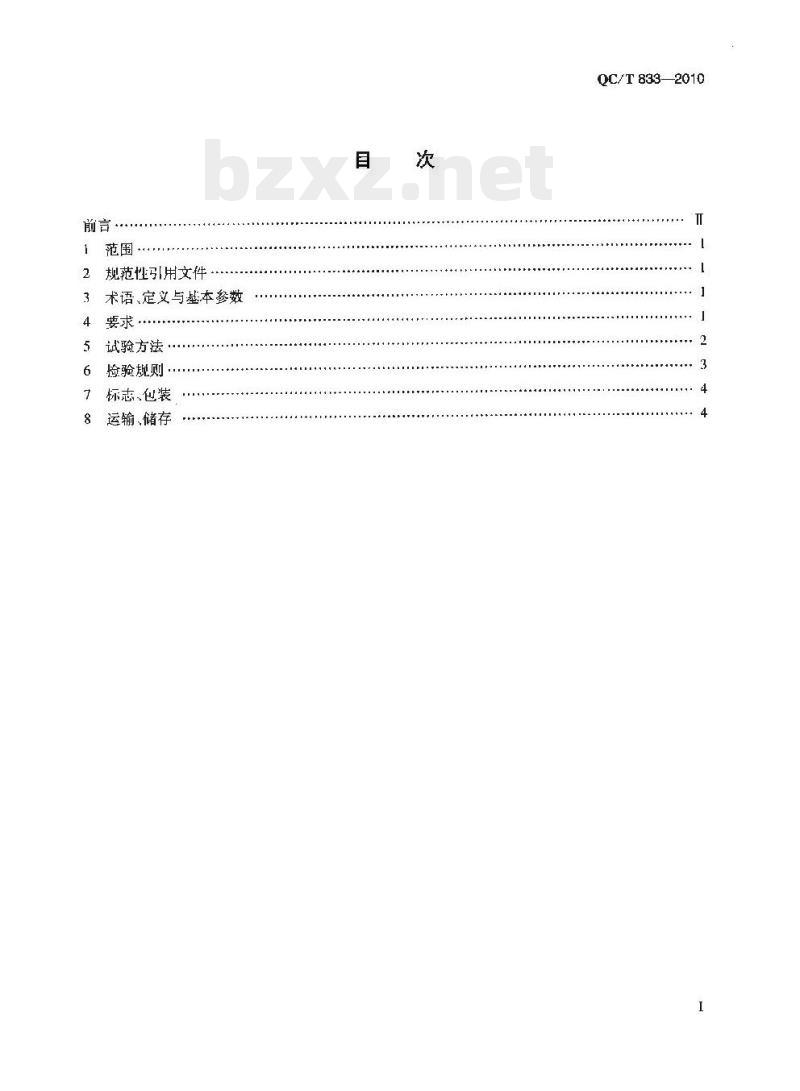

规范性引用文件
术语、定义与基本参数
要求·
试验方法，
捡验规则
标志、包装
运输、储存
QC/T833—2010
QC/T 833--2010
本标准由伞国汽车标准化技术委员会提出并归口。本标准起草单位：1.海三电贝洱汽车空调有限公司。本标准主要起草人：何斌.杨虎，本标准为首次制定
-YYKANYKACa
1范围
汽车空调用压力安全阀
技术条件
QC/T833—2010
本标准规定了汽车空调用压力安全阀的要求、试验方法、验收规则和标志、包装及运输、储存。本标准仅适用于使用HFC-134a制冷剂的汽车空调系统。2规范性引用文件
下列文件中的条款通过木标准的引用而成为本标准的条款：凡是注日期的引用文件.其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据小标准达成协议的各方研究是否可使用这些义件的最新版本。凡是不注日期的引用文件，其最新版本适用丁本标谁。GB/T10125—1997人造气氛腐蚀试验盐雾试验3术语、定义与基本参数
下列术语和定义适用丁本标推：3.1
压力安全阀pressurereliefvalve压力安全阀是一种利用压力而不是温度作动的阀，可以迅速释放高成制冷剂使压力不会超过规楚的最大值。
压力安全阀开启点openingpointofpressurereliefvalve当给力安全阀加压至泄放流量达到140dm/h时，为压力安全阀开启点。4要求
4.1外观检查
按5.2规定的试验方法进行检查，压力安全阀表面应无油迹，刮痕和污渍，压力安全阀泄放口应有防止杂质进入的粘纸等密封材料。4.2压力安全阀开片点
按5.3规定的试验方法进行试验，经过3个开启、关闭试验循环后，压力安余阅的月启和重新关闭后的压力与第一次的开启和关闭压力相比，变化量应为土0.2MPa，每个压力安全阀的开启压力应在4.0MPa±0.5MPa范闹内。当压力安全阀开启后，压力达到4.5MPa时，通过压力安全阀的流量应不小于28m/h
QC/T 8332010
4.3密封性能
按5.4的规定进行试验，其制冷剂泄漏量不得大」11g/年。4.4耐高温性能
按5.5的规定进行耐高温试验，开启点和密封性能应分别满足4.2和4.3规定的要求，4.5耐低温性能
按5.6的规定进行耐低温试验，开片点和密封性能应分别满是4.2和4.3规定的要求。4.6热循环性能
按5.7的规定进行热循环试验1008h后开启点和密封性能应分别满足4.2和4.3规定的要求。4.7耐振动性能
按5.8的规定进行振动试验后，开启点和密封性能应分别满足4.2和4.3规定的要求。4.8耐腐蚀性能
按5.9的规定进行耐腐蚀试验后，压力安全阀没有明品的锈斑和表面污点，压力安全阀开启点应满足4.2规定的要求。
5试验方法
战验设备
试验设备为·内部容积为10Xcm的密封罐体。罐体上应有合适螺纹配合使压力安全阀能够拧人，并保证密封。该配合所处的位置必须保证当制冷剂充人罐体后，压力安全阀暴露在饱和蒸汽中，而不是饱和液体中1,罐体至少要能承受4.8MPa的压力。以下制冷剂和润滑油的充活量用于试验项目5.4,5.5、5.6,5.7和5.8制冷剂：（79±1)g
FIFC-134a
(17±1)cm2用户措定的压缩机用润滑油。5.2外观检查
日视捡查密封而、螺纹部位和泄放「。5.3兆力安全阀开启点试验
将压力安全阀安装在密封罐体上（扭知按照压力安全阀设计图样上的规定），并保证密封，密封罐体充入高斥氮气，并缓慢升压，待流量达到140dm/h时，记录开启点压力，并继续升压，直至压力达到4.5 MPa时,测量流量。
5.4密封性能试验
将压力安全阅安装在密封罐体-，密封罐体内充注规定量的制冷剂，并利用气加压，使压力1升到1.4MPa,采用卤素检漏装置进行检测，5.5耐高温试验
将密封罐体内加人规定量的润滑油后，按5.3的要求将压力安全阀安装在密封罐体[并水平放置，抽真空后充人规定量的HFC-134a，将密封罐体放人恒温箱中，并将温箱内加热到121 ±3%,持续进行400h 耐高温试验。5.6耐低温试验
将密封罐体内加入规定量的润滑油后，按5.3的要求将压力安全阅安装在密封罐体上，并水平放2
YYKANYKAca-
QC/T833—2010
置，抽真空后充入规定量的HIFC-134a，将密封罐体放人恒温箱中，并将恒温箱内冷却到-40±3℃，持续进行400h耐低温试验、
5.7热循环试验
将密封罐体内加入规定量的润滑油后，按5.3的要求将压力安全阀安装在密封罐体上，并水平放置，抽真空后充入规定量的HFC-134a，并将密封罐体放入恒温箱内，按以下试验工况持续进行1008h的热循环试验。
第一步：在-40℃低温下放置72h；第一步：在121℃高温下放胃24h，再在=40℃低温下放置24h为-个循环，其进行18个循环；第三步：在121℃高温下放置72h。5.8搬动试验
将密封罐体内加入规定基的润滑油后，按5.3的要求将压力安余阀安装在密封罐作上，并水平放置，抽真空后充人规定量的HFC-134a，并将密封罐体固定在振动台上，试验工况见表1的规定。表1振动试验工况
振动方向
5.9耐腐蚀试验
频率,Hz
加速度
按GB/T10125-1997规定的中性盐筹试验方法，进行192h中性盐雾试验。6检验规则
型式检验
凡有下列情况之一时.应进行型式检验，6.1.1
新产品鉴定；
压力安全阀总成每2年做·次型式检验；b)
试验持续时间,h
当压力安全阀结构、材料、1艺或场地有重大改变，可能彤响产品性能时；当压力安全阀停产1年或1年以上，重新开始生产时；d)
出广捡验结果与上次型式检验有较大差异；e)
国家质量监督机构提出进行型式检验要求。f
6.1.2型式检验检验项日，技术要求和试验方法见表2的规定。6.2山厂检验
有批压力安全阀应经过制造厂质量检验部门检验合格后方可山厂，检验项目、技术要求和试验方法见表2的规定，
6.3抽样检验
质量检验部门依据产品的质量状态及用户反馈的质量信息，来决定产品抽样检验的数量频款及项日，
QC/T833--2010
外观检查
压力安全阀开启点
密封性能
耐高温性能
耐低温性能
热循环性能
耐振动性能
耐腐蚀性能
标志、包装
：“\为检验项目，“\为不检验项目7
标志、包装
7.1标志
表 2 抽样检验要求
山厂检验
型式检验
压力安全阀外包装应粘贴铭牌，铭牌应标明以下各项：a）产品系列号和型式号；
b）制造）商；
）生产批号。
7.2包装
技术要求
试验力法
7.2.1产品包装应保证在正常运输条件下产品不致损坏，包装箱规格,尺寸和材料应符合出厂包装设计图样及包装技术条件。
7.2.2需方对产品包装有特殊要求时，可由供需双方协商确定。8运输、储存
8.1产品在运输和储存时不得互相撞击、受潮和受到活性化学物品的侵蚀，并注意堆放方向应符合包装箱1标志。
8.2压力安全阀在符合以上的运输、储存条件下，自出厂日起1年内不能锈蚀，外表涂层不得起泡、剥落。
YYKANYKAca-
S/N:1580177·515
91158017751505
中华人民共和国汽车行业标准
汽车空调用压力安全阀
技术条件
QC/T8332010
中国计划出版杜出版
（姚址：北京高西城区木挥地北里甲1I号国宏大厦C座4层）（部政编码：1(0X038
电话：6390643363906381)
新华书店北京发行所发行
三州高华印刷包装有限公司印刷R80 ×1230毫米
1/160.5印张
2010 41- 10 月第 1 版 2010 年 10 月第1 次印刷印数[—700 册
统一书号：1580177-515
是价：10.00元
