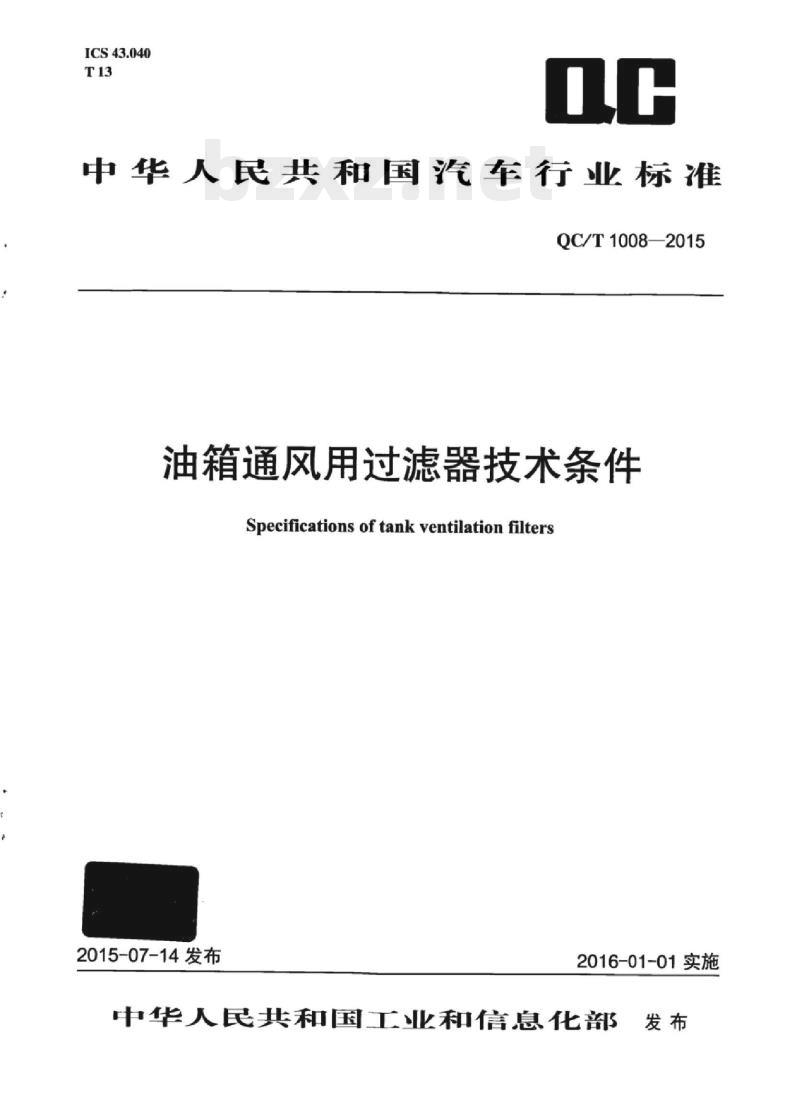

【QC汽车标准】 油箱通风用过滤器技术条件

ICS43.040
中华人民共和国汽车行业标准
QC/T1008—2015
油箱通风用过滤器技术条件
Specifications oftankventilationfilters2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布

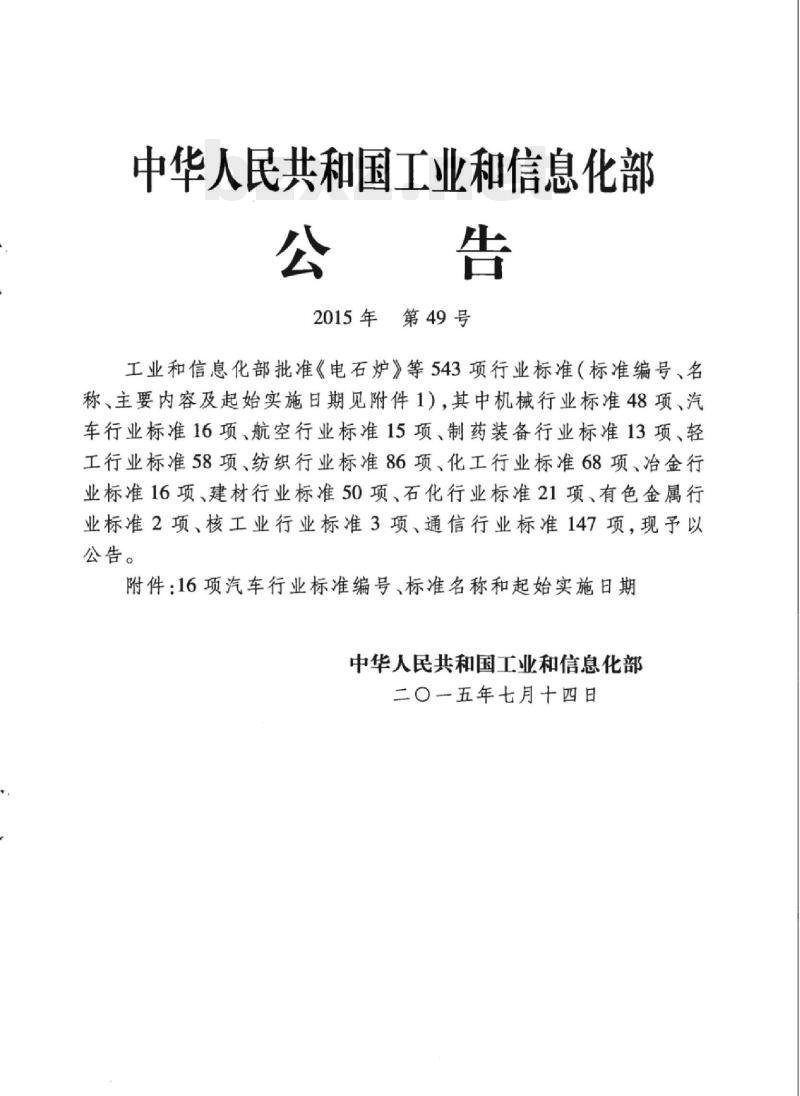

中华人民共和国工业和信息化部公告
2015年第49号
工业和信息化部批准《电石炉》等543项行业标准（标准编号、名称、主要内容及起始实施日期见附件1），其中机械行业标准48项、汽车行业标准16项、航空行业标准15项、制药装备行业标准13项、轻工行业标准58项、纺织行业标准86项、化工行业标准68项、冶金行业标准16项、建材行业标准50项、石化行业标准21项、有色金属行业标准2项、核工业行业标准3项、通信行业标准147项，现予以公告。
附件：16项汽车行业标准编号、标准名称和起始实施日期中华人民共和国工业和信息化部二〇一五年七月十四日

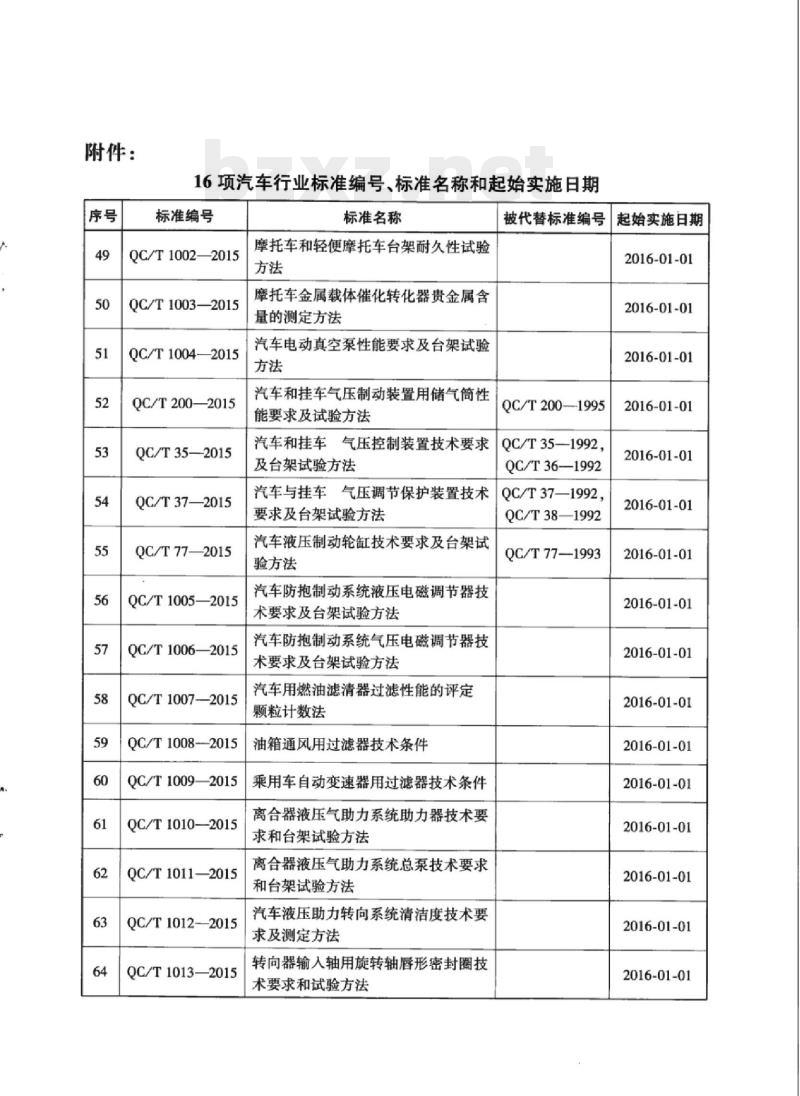

附件：
16项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T1002—2015
QC/T1003—2015
QC/T10042015
QC/T200—2015
QC/T35—-2015
QC/T37—2015
QC/T77—2015
QC/T1005—2015
QC/T1006—2015
QC/T1007-—2015
QC/T1008-2015
QC/T1009—2015
QC/T1010—2015
QC/T1011—2015
QC/T1012-2015
QC/T1013—2015
标准名称
摩托车和轻便摩托车台架耐久性试验方法
摩托车金属载体催化转化器贵金属含量的测定方法
汽车电动真空泵性能要求及台架试验方法
汽车和挂车气压制动装置用储气筒性能要求及试验方法
汽车和挂车气压控制装置技术要求及台架试验方法
汽车与挂车气压调节保护装置技术要求及台架试验方法
汽车液压制动轮缸技术要求及台架试验方法
汽车防抱制动系统液压电磁调节器技术要求及台架试验方法
汽车防抱制动系统气压电磁调节器技术要求及台架试验方法
汽车用燃油滤清器过滤性能的评定颗粒计数法
油箱通风用过滤器技术条件
乘用车自动变速器用过滤器技术条件离合器液压气助力系统助力器技术要求和台架试验方法
离合器液压气助力系统总泵技术要求和台架试验方法
汽车液压助力转向系统清洁度技术要求及测定方法
转向器输入轴用旋转轴唇形密封圈技术要求和试验方法
被代替标准编号
QC/T200-1995
QC/T35—1992
QC/T36—1992
QC/T37—1992,
QC/T38—1992下载标准就来标准下载网
QC/T77—1993
起始实施日期
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01
2016-01-01

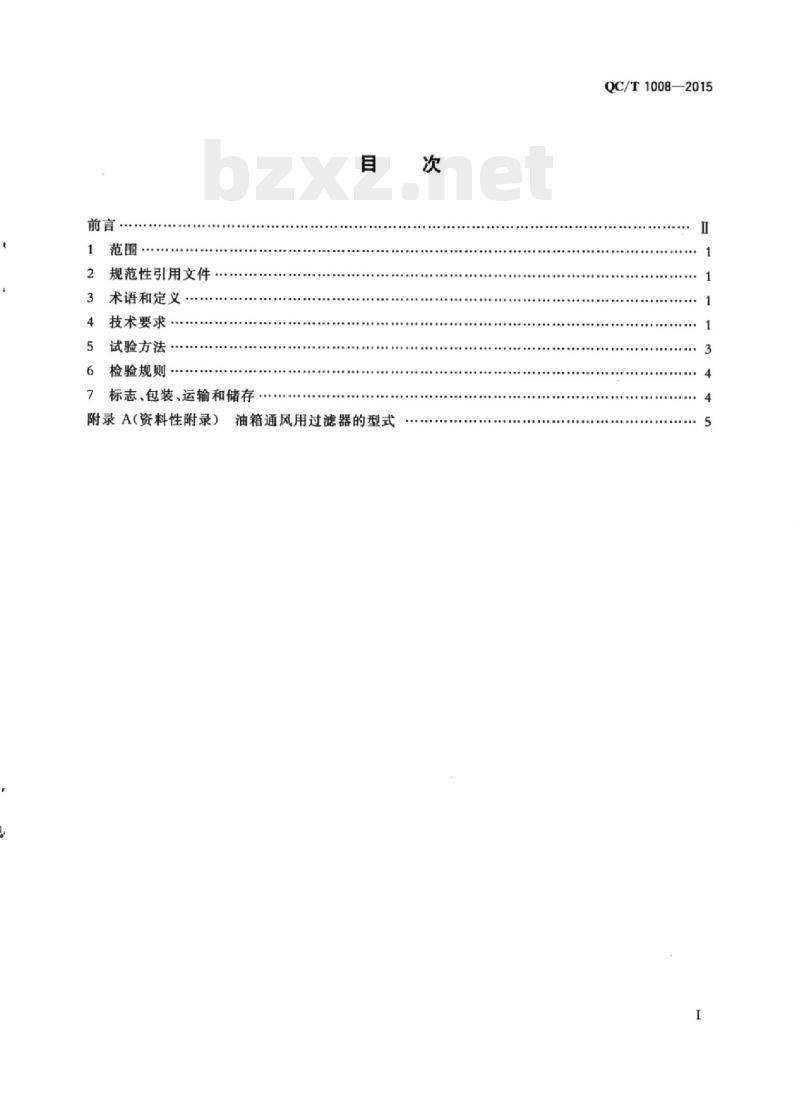

规范性引用文件
术语和定义
技术要求
试验方法
检验规则·
标志、包装、运输和储存
附录A（资料性附录）油箱通风用过滤器的型式次
QC/T1008—2015
QC/T1008—2015
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标准主要起草单位：蚌埠国威滤清器有限公司、浙江兄弟之星汽配有限公司、淄博永华滤清器制造有限公司、埠金威滤清器有限公司。本标准主要起草人：施旭文、宋培清、夏建荣、李永华、单梅梅、陶俊、张伟。1范围
油箱通风用过滤器技术条件
QC/T1008—2015
本标准规定了油箱通风用过滤器的术语和定义、技术要求、试验方法和检验规则以及标志，包装、运输和储存。
本标准适用于体积流量不大于6000L/min的汽车液压油箱通风用过滤器（以下简称过滤器），其他型式的油箱通风用过滤器可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T10125—2012人造气氛腐蚀试验盐雾试验（ISO9227:2006，idt）GB/T191-2008包装储运图示标志（ISO780：1997，mod）GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999,idt）GB/T28950.1一2012道路车辆和内燃机滤清器名词术语第1部分：滤清器和滤清器部件定义（ISO11841-1:2000，idt）GB/T28950.2一2012道路车辆和内燃机滤清器名词术语第2部分：滤清器和滤清器部件性能指标定义（ISO11841-2:2000，idt）第1部分：氧化硅试验粉尘
GB/T28957.1一2012道路车辆用于滤清器评定的试验粉尘(ISO12103-1:1997,mod)
GB/T3821—2005中小功率内燃机清洁度测定方法QC/T32一2006汽车用空气滤清器试验方法3术语和定义
GB/T28950.1和GB/T28950.2确定的及下列术语和定义适用于本标准。3.1
油箱通风用过滤器tankventilationfilter/tankbreatherfilter用以滤除悬浮于油箱吸人的空气中颗粒杂质并维持油箱内压力与大气压力平衡的过滤器。4技术要求
4.1一般要求
油箱用通风过滤器应符合本标准要求，并按照经规定程序批准的产品图样、技术文件或供需双1
QC/T1008—2015
方签订的技术协议进行设计制造。过滤器外表面应无伤痕、磕碰、拉毛和毛刺等缺陷，镀、涂层应无裂纹、脱落、流痕、露底等缺陷；标志清晰。
4.2性能要求
4.2.1原始阻力。
在额定空气流量下，过滤器的原始阻力应不大于1.0kPa。4.2.2原始滤清效率。
在额定空气流量下，过滤器的原始滤清效率应符合表1的规定。表1原始滤清效率
原始滤清效率/%
滤芯过滤材料
滤纸或玻璃纤维
铁丝布或粉末冶金
4.2.3容尘量。
ISO12103-A（粗粒）
试验粉尘
ISO12103-Az（细粒）
在额定空气流量下，当过滤器阻力达到堵塞终了阻力3.5kPa或过滤器滤清效率下降到规定值时，过滤器容尘量应符合表2的规定。表2容尘量
滤芯材料
滤纸或玻璃纤维
铁丝布或粉末冶金
注：1.试验粉尘为ISO12103-A4。2.Q为额定空气流量，单位为L/min。4.2.4耐温性能。
4.2.4.1耐高温试验。
容尘量/（g/L/min）
经（80℃土3℃）/24h高温试验后，外壳涂层不应开裂、起泡、脱落；纸质滤芯不应有烤湖、烧焦、断裂、散开等缺陷；过滤材料与胶黏剂、端盖与胶黏剂不应脱开，也不允许有断裂、裂纹和破碎等缺陷。
4.2.4.2耐低温试验。
经（-40℃土3℃）/24h低温试验后，外壳涂层不应开裂、起泡、脱落；纸质滤芯不应有断裂、散开等缺陷；过滤材料与胶黏剂、端盖与胶黏剂不应脱开，也不允许有断裂、裂纹和破碎等缺陷。4.2.5耐振性能。
过滤器按装车的方式安装，按QC/T32一2006中第10章的参数进行振动试验后，不允许出现开裂、变形等缺陷。
4.2.6内部清洁度。
过滤器内部清洁度应符合式（1)的规定。M.≤QN,
式中：
过滤器内部清洁度，mg：
C—取值0.02,minmg/g：
Qo过滤器额定流量，L/min;
滤清效率试验时的粉尘浓度，g/m4.2.7耐腐蚀性能。
E.E..EiEE.
......
QC/T1008—2015
过滤器所有与空气接触的金属件表面应经防锈处理，在150h中性盐雾试验周期后无锈蚀。4.2.8外观。
外观采用目测方法。
5试验方法
5.1过滤器性能
过滤器性能按表3规定的试验方法进行。表3过滤器性能试验方法
试验项目
原始阻力
原始滤清效率
容尘量
耐温性能
耐振性能
内部清洁度
耐腐蚀性能
试验方法
QC/T32—2006中7.1
QC/T32—2006中7.3.1
QC/T32—2006中7.5.2
5.2.1和5.2.2
QC/T32—2006中第10章
GB/T38212005
GB/T10125—2012
注：试验装置按QC/T32附录C图C.6；按滤芯过滤面积，以11g/m计算加灰量。5.2耐温性能
5.2.1耐高温性能。
把新的过滤器放人通风的恒温箱中进行（80℃±3℃)/24h试验，试验后取出目测外观变化情况。5.2.2耐低温性能。
把新的过滤器放人低温试验箱中进行（-40℃±3℃)/24h试验，试验后取出目测外观变化情况。3
QC/T1008—2015
6检验规则
6.1出厂检验
6.1.1每只过滤器应经质量检验部门按4.1检查合格并附有产品合格证才能出厂。6.1.2抽样方案应按GB/T2828.1的规定进行。6.2型式检验
6.2.1有下列情况之一时，应进行型式检验：新产品的定型鉴定：
正常生产后，如结构、材料、工艺有较大改变，可能影响性能时；b）
正常生产时，应1年进行一次检验；出厂检验结果与上次型式检验结果有较大差异时；d)
国家质量监督机构提出进行型式检验要求时。6.2.2型式检验的项目。
第4章所规定的项目。
7标志、包装、运输和储存
7.1每只过滤器上应标明：
a）厂标或商标；
b）产品型号：
c）永久性标识；
使用说明。
使用说明要简明拒要，标志应明晰，标志位置及规格按产品图样的规定。7.2每只过滤器应装人衬有防潮材料的干燥包装箱内，并保证在正常运输中不致损伤，包装箱外应标明：
生产单位名称、地址和电话号码：产品名称、型号和执行标准；
出厂日期、数量和毛质量；
包装箱的体积，长×宽×高，mm；收货单位及地址：
f）“防潮”、“小心轻放”等标志，标志应符合GB/T191一2008的规定。7.3过滤器应存放在通风和干燥的仓库内，在正常保管情况下，自出厂之日起，应保证过滤器在12个月内不致锈蚀。
附录A
（资料性附录）
油箱通风用过滤器的型式
QC/T1008-2015
中华人民共和国汽车行业标准
油箱通风用过滤器技术条件
QC/T1008—2015
科学技术文献出版社
官方网址：stdp.com.cn
地址：北京市复兴路15号邮编：100038编务部：（010）58882938，58882087（传真）（010）58882868，58882874（传真）发行部：
邮购部：（010）58882873
科学技术文献出版社发行
全国各地新华书店经销
北京市宣武广内印刷厂
开本：880mm×1230mm1/16印张：0.75字数：18千版次：2016年1月第1版
反2016年1月第1次印刷
统一书号：155189·11
定价：12.00元
版权所有
侵权必究
