【QC汽车标准】 汽油机进气道喷射式喷油器

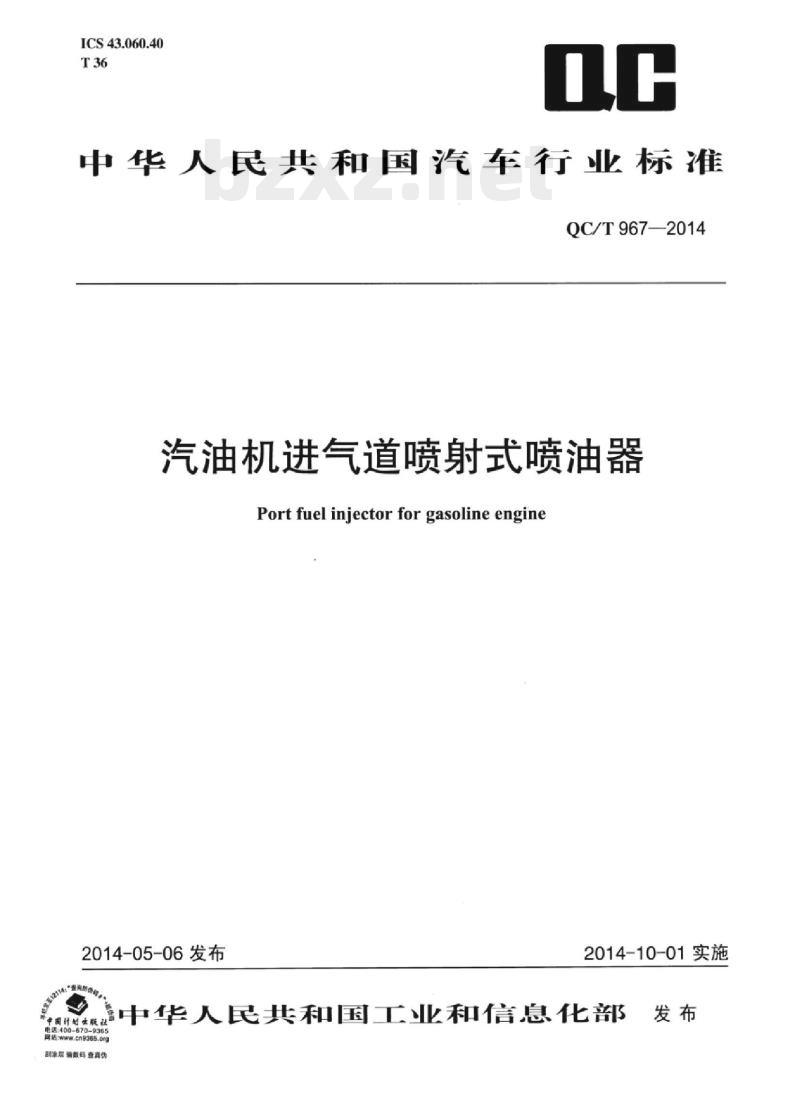

ICS43.060.40
中华人民共和国汽车行业标准
QC/T967-—2014
汽油机进气道喷射式喷油器
Portfuelinjectorforgasolineengine2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部业版
cn9365.org
郡层輪酸码查真伪

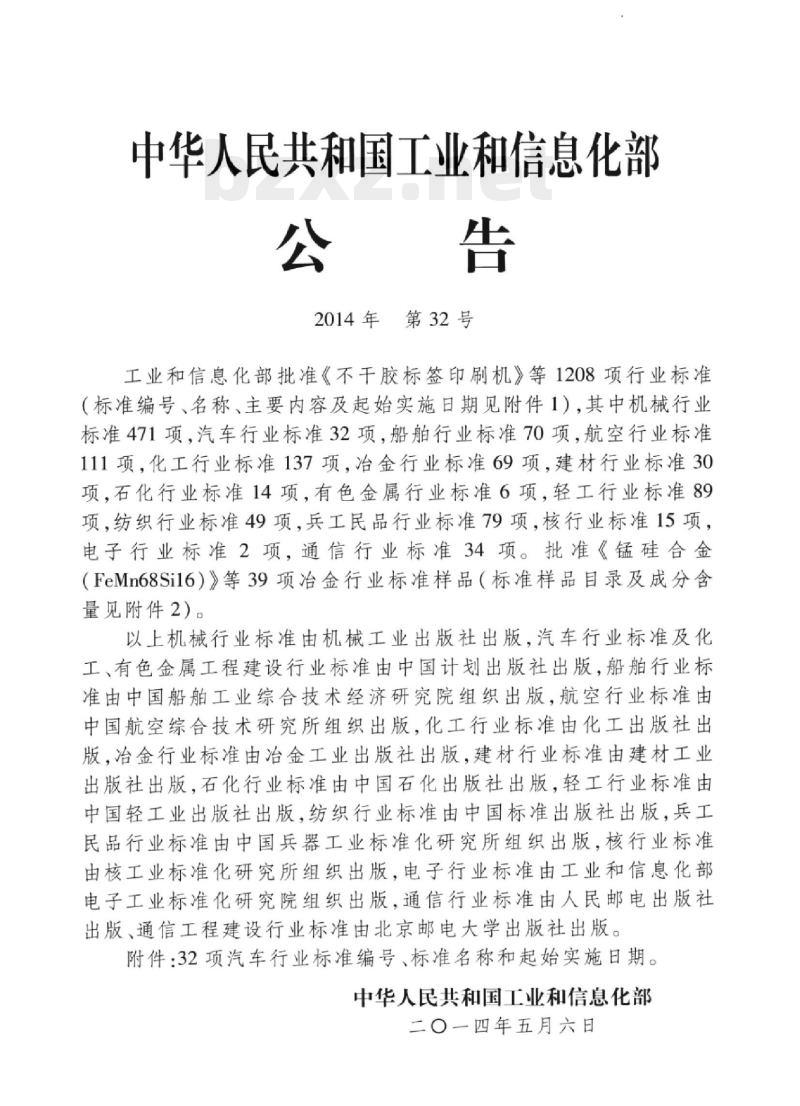

中华人民共和国工业和信息化部公告
2014年第32号
工业和信息化部批准《不干胶标签印刷机》等1208项行业标准（标准编号、名称主要内容及起始实施日期见附件1），其中机械行业标准471项，汽车行业标准32项，船舶行业标准70项，航空行业标准111项，化工行业标准137项，治金行业标准69项，建材行业标准30项，石化行业标准14项，有色金属行业标准6项，轻工行业标准89项，纺织行业标准49项，兵工民品行业标准79项，核行业标准15项，电子行业标准2项，通信行业标准34项。批准《锰硅合金（FeMn68Si16）》等39项冶金行业标准样品（标准样品目录及成分含量见附件2）。
以上机械行业标准由机械工业出版社出版，汽车行业标准及化工、有色金属工程建设行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，治金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，石化行业标准由中国石化出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，兵工民品行业标准由中国兵器工业标准化研究所组织出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版、通信工程建设行业标准由北京邮电大学出版社出版。附件：32项汽车行业标准编号、标准名称和起始实施日期。中华人民共和国工业和信息化部二〇一四年五月六日

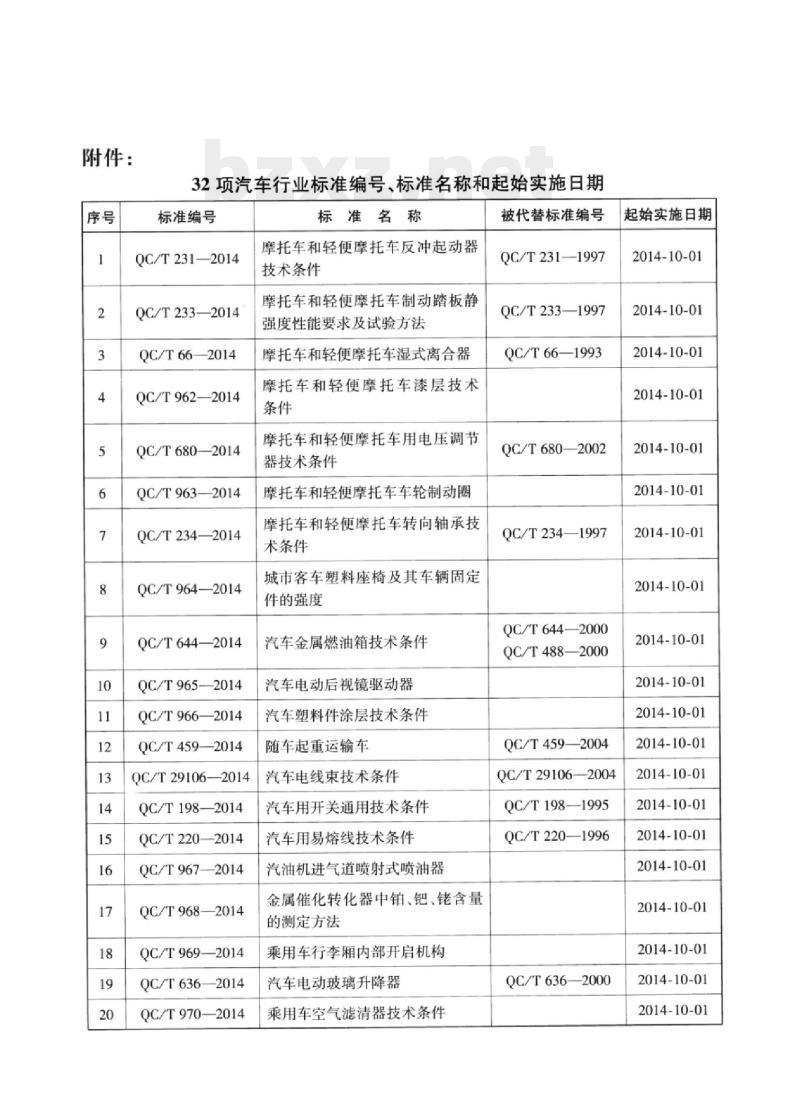

附件：
32项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T231—2014
QC/T233—2014
QC/T66-2014
QC/T9622014
QC/T680—2014
QC/T9632014
QC/T234—2014
QC/T964—2014
QC/T644—2014
QC/T965-2014
QC/T966—2014
QC/T459—2014
QC/T29106—2014
QC/T198—2014
QC/T220—2014
QC/T967—2014
QC/T968—2014
QC/T969—2014
QC/T636—2014
QC/T970—2014
标准名称
摩托车和轻便摩托车反冲起动器技术条件
摩托车和轻便摩托车制动踏板静强度性能要求及试验方法
摩托车和轻便摩托车湿式离合器摩托车和轻便摩托车漆层技术
摩托车和轻便摩托车用电压调节器技术条件
摩托车和轻便摩托车车轮制动圈摩托车和轻便摩托车转向轴承技术条件
城市客车塑料座椅及其车辆固定件的强度
汽车金属燃油箱技术条件
汽车电动后视镜驱动器
汽车塑料件涂层技术条件
随车起重运输车
汽车电线束技术条件
汽车用开关通用技术条件
汽车用易熔线技术条件
汽油机进气道喷射式喷油器
金属催化转化器中铂、钯、含量的测定方法
乘用车行李厢内部开启机构
汽车电动玻璃升降器
乘用车空气滤清器技术条件
被代替标准编号
QC/T231—1997
OC/T233—1997
QC/T66—1993
QC/T680—2002
QC/T234—1997
QC/T644—2000
QC/T488—2000
QC/T4592004
QC/T29106—2004
QC/T198—1995
QC/T220—1996
QC/T636—2000
起始实施日期
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01

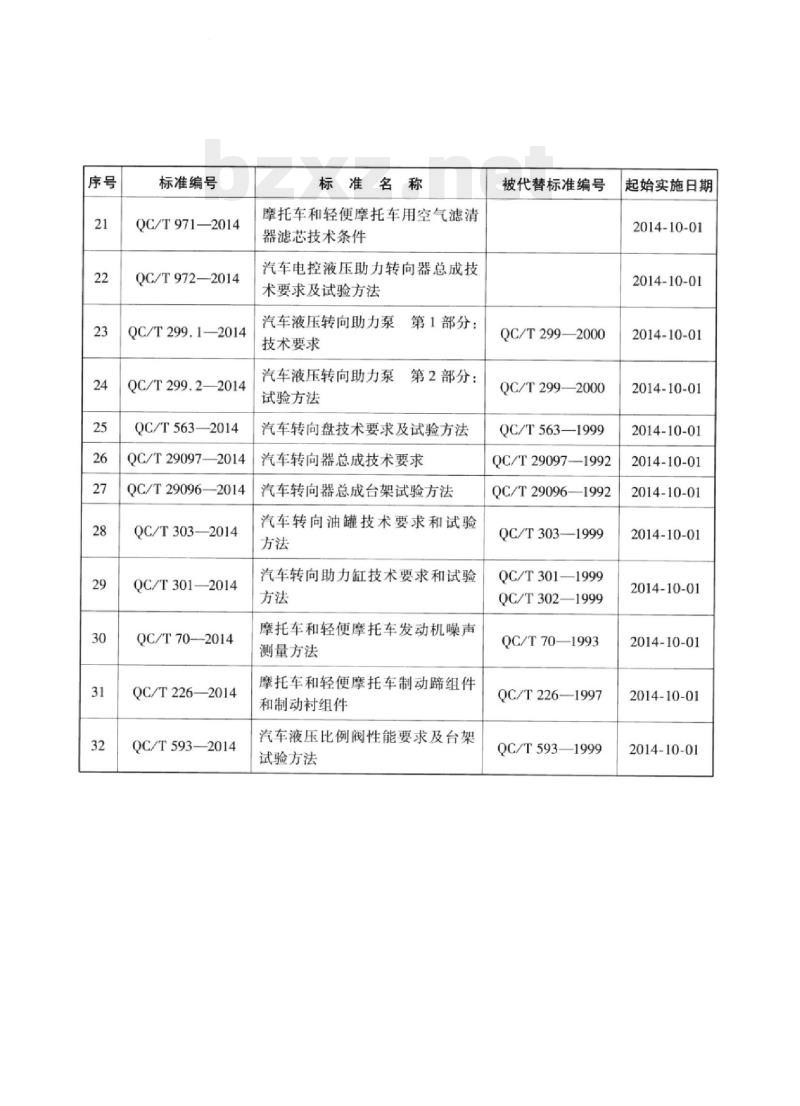

标准编号
QC/T971—2014
QC/T972—2014
QC/T299.1—2014
QC/T299.2—2014
QC/T563—2014
QC/T29097—2014
QC/T29096—2014
QC/T303—2014
QC/T301—2014
QC/T70—2014
QC/T226—2014
QC/T593-—2014
标准名称
摩托车和轻便摩托车用空气滤清器滤芯技术条件
汽车电控液压助力转向器总成技术要求及试验方法
汽车液压转向助力泵第1部分：
技术要求
汽车液压转向助力泵第2部分：
试验方法
汽车转向盘技术要求及试验方法汽车转向器总成技术要求
汽车转向器总成台架试验方法
汽车转向油罐技术要求和试验
汽车转向助力缸技术要求和试验方法
摩托车和轻便摩托车发动机噪声测量方法
摩托车和轻便摩托车制动蹄组件和制动衬组件
汽车液压比例阀性能要求及台架试验方法
被代替标准编号
QC/T299—2000
QC/T299—2000
QC/T563—1999
QC/T29097—1992
QC/T29096—1992
QC/T303—1999
QC/T301—1999
QC/T302—1999
QC/T70—1993
QC/T226—1997
QC/T593—1999
起始实施日期
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01
2014-10-01

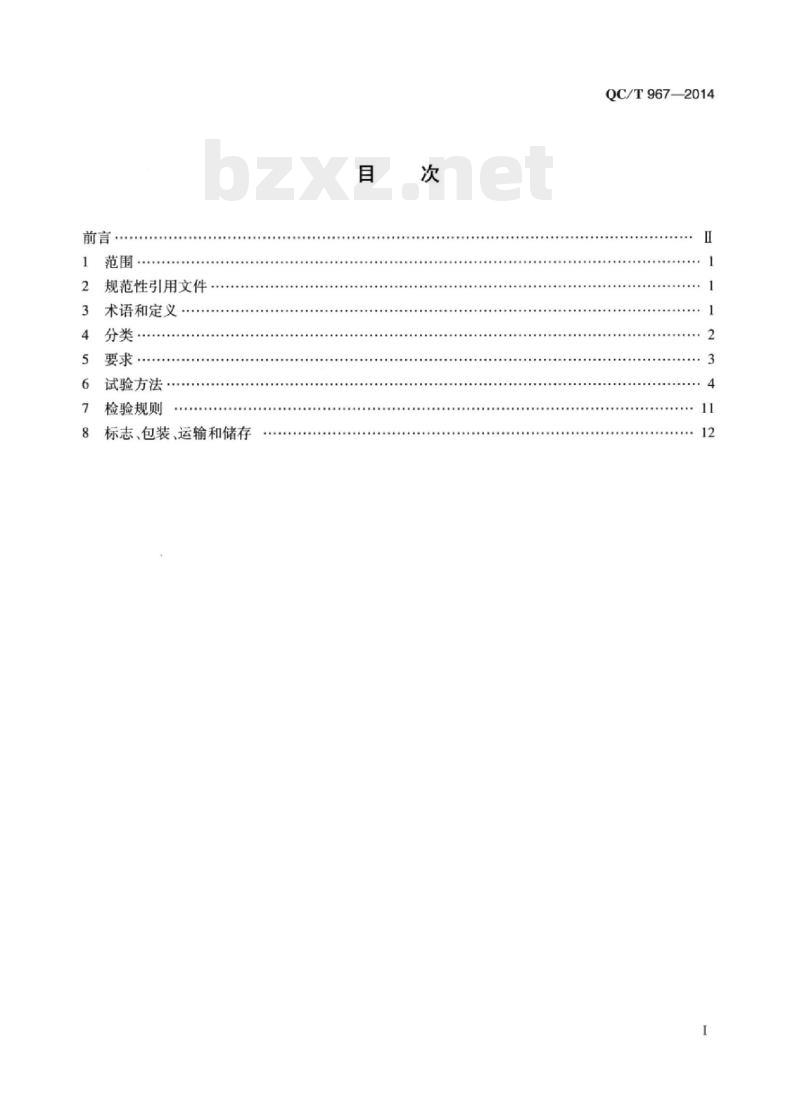

规范性引用文件
术语和定义
要求·
试验方法·
检验规则
标志、包装、运输和储存
QC/T967—2014
QC/T967—2014
本标准按照GB/T1.1—2009《标准化工作导则」第1部分：标准的结构和编写》的规定编制。本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口本标准起草单位：联合汽车电子有限公司、长沙汽车电器研究所。本标准主要起草人：王华钰、胡梦蛟、王欣、李伟阳、张昕、黄海军、马常霞。I
1范围
汽油机进气道喷射式喷油器
QC/T9672014
本标准规定了汽油机进气道喷射式喷油器的术语和定义、要求、试验方法、检验规则、标志、包装、运输和储存。
本标准适用于电控燃油喷射发动机用汽油机进气道喷射式喷油器（以下简称“喷油器”）。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T2828.1—2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB17930—2011车用汽油
CB18351—2013车用乙醇汽油（E10）CB18655一2010车辆，船和内燃机无线电骚扰特性用手保护车载接收机的限值和测量方法
CB/T28046.4一2011道路车辆电气及电子设备的环境条件和试验第4部分：气候负荷QC/T413—2002（2009）汽车电气设备基本技术条件3术语和定义
下列术语和定义适用于本标准。3.1
喷油脉宽injectortime（t）
发动机控制单元或驱动级给喷油器发出的驱动脉冲的宽度，见图1中的t。3.2
周期period(T)
从发出某一驱动脉冲到发出下一次驱动脉冲所经历的时间，为喷射频率的倒数，见图1中的T。3.3
工作压力operatingpressure（P。）系统内喷油器进油端与出油端之间的压差。3.4
静态流量staticflowrate（Qstat）喷油器在完全开启状态下，单位时间内所喷射出的油量。QC/T967—2014
完全开启
驱动脉冲ON
驱动脉冲OFF
完全关闭
脉冲信号
喷油器开、关状态下的驱动脉冲示意图dynamicflow(qdyn(t)）
动态流量9
在给定的喷油脉宽及工作压力下，喷油器一次喷射出的油量。3.6
动态设置点dynamicsetpoint(t）喷油器设定的特殊喷油脉宽。
直nominaldynamicflow(qdyn）
动态流量额定值
在给定的工作压力下，喷油器喷油脉宽等于t时的动态流量设定值。3.8
阀座泄漏量
量seat leakage
在完全关闭情况下，针阀与阀座间的泄漏量。3.9
最小启动电压minimumopeningvoltage（Upmin）喷油器刚开启时驱动级所需的电压。3.10
线性偏差linearitydeviation
喷油器在喷油脉宽：为某一定值时实际测量的动态流量与线性动态流量的变化率。4分类
根据喷射油束形式的不同，将喷油器分为以下四类（见图2）：单油束（不带偏转角=0）；
单油束（带偏转角子0）：
双油束（不带偏转角=0）
双油束（带偏转角手0）。
喷射锥角
a）单油束（=0不带偏转角）
喷射角
喷射分离角
c）双油束（=0不带偏转角）
喷射锥角
喷射锥角
QC/T9672014
喷射偏转角
b）单油束（≠0带偏转角）
喷射分离角
d）双油束（￥0带偏转角）
图2喷油器类型及喷射角
5要求
5.1一般要求
5.1.1文件。
喷油器应符合本标准的要求，并应按经规定程序批准的图样及设计文件制造。5.1.2外观。
喷油器外观应均匀，无明显气泡、斑点、锈蚀及脱落等缺陷。5.1.3工作条件。
喷油器工作条件应满足以下要求：a）工作电压：(6~16)V；
b）工作温度：（-40~110)℃；
c）工作压力：（200~450)kPa：喷射偏转角
d）工作介质：符合GB17930规定的车用汽油和符合GB18351规定的车用乙醇汽油。5.2基本性能
5.2.1流量。
喷油器的流量应包括静态流量和动态流量，其额定值由供应商和客户共同确认。喷油器静态流量公差应不大于±4%，喷油器动态流量公差应不大于+5%。5.2.2线性偏差。
在喷油脉宽t=2ms和t:=4ms的条件下，测量喷油器动态流量的线性偏差值就不大于±7%和3
QC/T967-2014
±2%。
5.2.3油束分布。
喷油器喷射油束分布的公差应由制造商技术规范明确提出。5.2.4最小启动电压。
喷油器最小启动电压应不大手6.5V。5.2.5阀座泄露量。
喷油器的阀座泄漏量应小于4.2mm/min。5.3绝缘电阻
喷油器的绝缘电阻的值应不小于1MQ。5.4正弦振动
在脉宽时间为t；=2.5ms的条件下，测量喷油器正弦振动试验前后流量的变化率。其静态流量变化率应不大于±2.5%，动态流量变化率应不大于±3.0%。5.5高温存储
在脉宽时间为t，=2.5ms的条件下，测量喷油器经140℃高温存储温度试验前后流量的变化率。其静态流量变化率应不大于±2.5%，动态流量变化率应不大于±3.0%。5.6温度循环
在脉宽时间为t：=2.5ms的条件下，测量喷油器经低温-40℃、高温130℃的温度循环试验前后流量的变化率。其静态流量变化率应不大于±2.5%，动态流量变化率应不大于±3.0%。5.7温度冲击
在脉宽时间为t，=2.5ms的条件下，测量喷油器经低温-30℃、高温125℃的温度冲击试验前后流量的变化率。其静态流量变化率应不大于±2.5%，动态流量变化率应不大于±3.0%。5.8盐雾
喷油器经96h盐雾试验后，功能不出现失效。5.9耐久性
喷油器应能承受500×10°次的脉冲，在脉宽时间为t，=2.5ms的条件下，测量喷油器耐久试验前后流量的变化率。其静态流量变化率应不大于±3.0%，动态流量变化率应不大于±5.0%。5.10电磁兼容
喷油器的传导发射和辐射发射应在整车或发动机上进行试验，且符合按照CB/T18655的有关规定，具体参数值由客户与制造商共同确认。6试验方法
6.1外观。
采用目测法检查。
6.2基本性能。
6.2.1流量。
6.2.1.1试验条件。
喷油器的流量试验条件如表1。检测设备应是按规定程序标定的试验台。4
试验介质
正庚烷
(20±1)℃
流量试验条件
驱动级
驱动电压
(14±0.1)V
注：1正庚烷（C，H／。）的密度为0.684g/cm2±0.002g/cm2，黏度为：0.61mm2/s±0.01mm2/s；2试验介质、压力、驱动级由制造商技术规范明确提出。6.2.1.2试验方法。
QC/T967—2014
清洗。将喷油器固定在清洗台上，须在300kPa（压差）压力下用正庚烷以喷油脉宽t；a)
5ms，周期T=（10~20）ms运行。b）冲洗。将喷油器固定在冲洗台上，冲洗过程按以下顺序进行：1）静态流量下冲洗（5~10)s；
2）t：=2.5ms，T=（10~20）ms下进行10000次脉冲冲洗；3）冲洗结束后立刻测量，不要将喷油器从试验台上取出。试验。按照表1的试验条件，测量动态流量和静态流量。动态流量，脉冲总数是1000次；c）
静态流量，测量时间应大于30s。6.2.2线性偏差。
按照6.2.1的流量试验方法，分别测量喷油器的动态流量值gdxn（t）（t：=2ms和t；=4ms），采用最小二乘拟合方法，按图3所示，将实测数量代入式（1）和式（2）计算喷油器的线性偏差值Aqdyn(t)。
式中：
动态流量额定值：免费标准bzxz.net
Qaa静态流量；
(dm(t) = (0m) ×(t-hm)
iE—动态设置点的脉宽；
喷油脉宽；
q(dyn)(t.)
式中：
qdyn(t)
动态流量。
Aqdym(t.)[%]
-，点的动态流量；
上基准点的动态流量：
设置点的动态流量；
t.os——上基准点的脉宽；
t.——设置点的脉宽；
一线性偏差计算点的脉宽；
Aqdm(,[%]—
线性编差。
qayn(t.）
qdym.os - 4dmE(t - ti,) + qdym.Etios-tiE
QC/T967-—2014
qdym (t)
(mg/pulse)
qdyn(t2)
6.2.3油束分布。
试验介质
正庚烷
动态流量额定值
动态设置点
斜率=静态流量额定值/60
线性动态流量特性曲线
试验条件。喷油器油束分布的试验条件如表2。表2
(20±3)℃
油束分布试验条件
驱动级
脉冲宽度
注：1正庚烷（C,Hl）的密度为0.684g/cm2±0.002g/cm，黏度为：0.61mm2/s±0.01mm2/s；2试验介质、压力、驱动级由制造商技术规范明确提出。6.2.3.2
持续时间
≥2000次脉冲
试验设备。根据喷油器喷喷出油束的不同，油束分布试验使用的试验设备要求如表3。表3试验设备
喷油器种类
试验装置及测量插件
单油束
（=0，不带偏转角）
单油束
（*0，带偏转角）
≤300
双油束
（=0，不带偏转角）
图4单油束喷油器(=0)的检测装置及测量插件双油束
（≠0，带偏转角）
