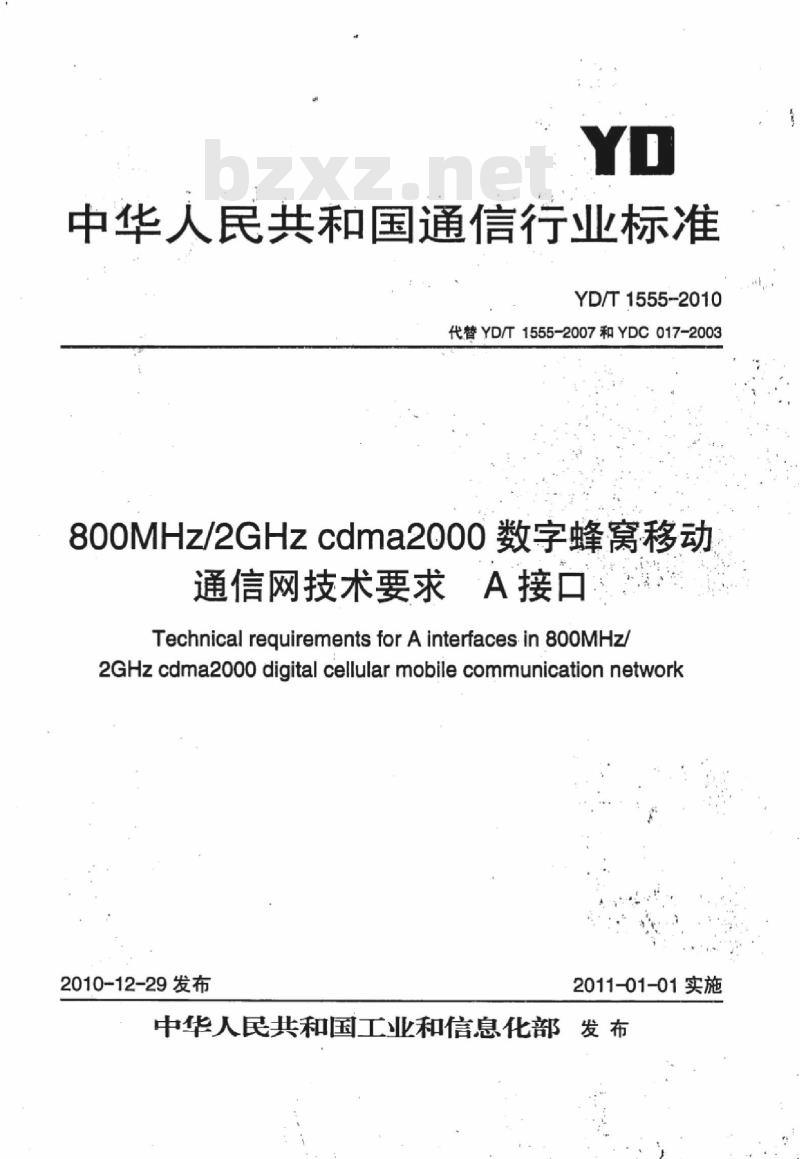

【YD通讯标准】 800MHz/2GHz cdma2000 数字蜂窝移动通信网技术要求 A 接口

中华人民共和国通信行业标准
YD/T1555-2010
代替YD/T1555-2007和YDC017-2003800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求A接口
Technical requirementsforAinterfacesin8ooMHz2GHz cdma2000 digital cellularmobile communicationnetwork2010-12-29发布
2011-01-01实施
中华人民共和国工业和信息化部发布前

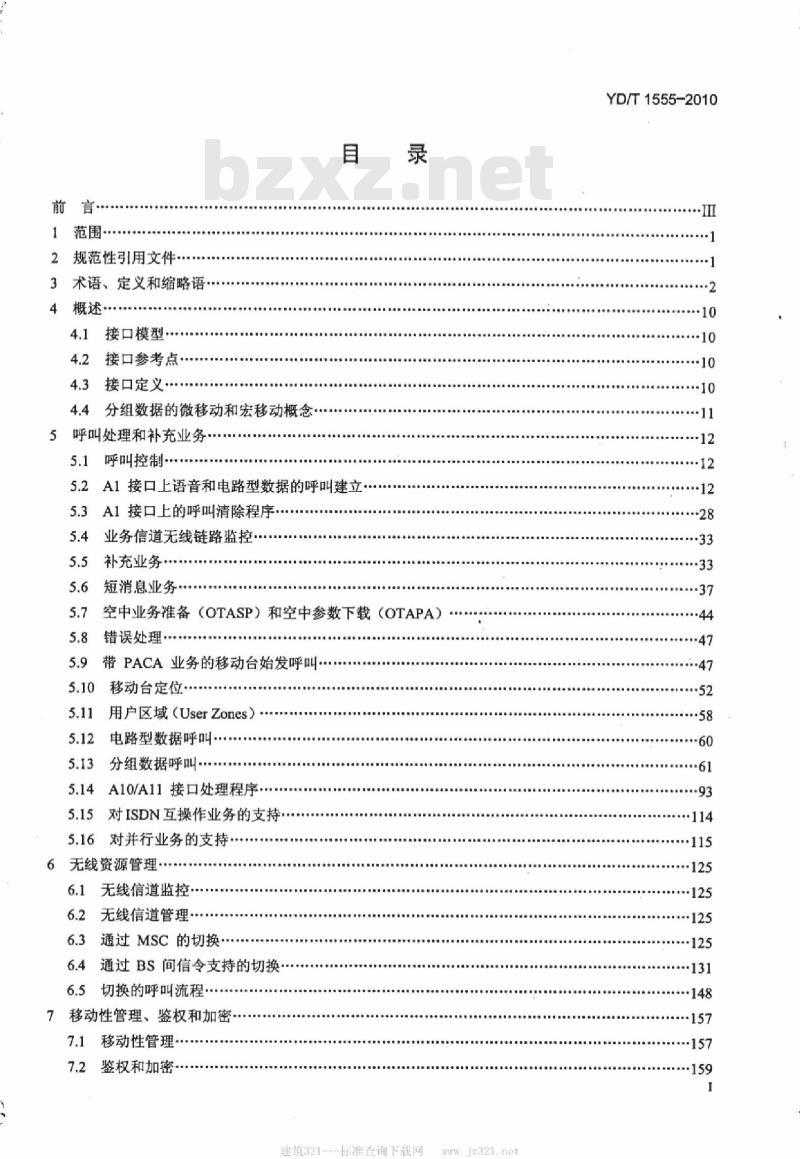

范围·
规范性引用文件
术语、定义和缩略语·
4概述·
接口模型·
接口参考点·
接口定义·
4.4分组数据的微移动和宏移动概念·5呼叫处理和补充业务
5.1呼叫控制
5.2A1接口上语音和电路型数据的呼叫建立.·5.3A1接口上的呼叫清除程序，
5.4业务信道无线链路监控：
5.5补充业务
5.6短消息业务
空中业务准备（OTASP）和空中参数下载（OTAPA）5.7
错误处理·
5.9带PACA业务的移动台始发呼叫..·5.10移动台定位
用户区域（UserZones）.
电路型数据呼叫·
分组数据呼叫·
A10/A11接口处理程序
对ISDN互操作业务的支持·
5.16对并行业务的支持
6无线资源管理
无线信道监控：
6.2无线信道管理：
6.3通过MSC的切换：
6.4通过BS间信令支持的切换
6.5切换的呼叫流程·
7移动性管理、鉴权和加密
7.1移动性管理
鉴权和加密
建筑321---标准查询下载网
YD/T1555-2010
YD/T1555-2010

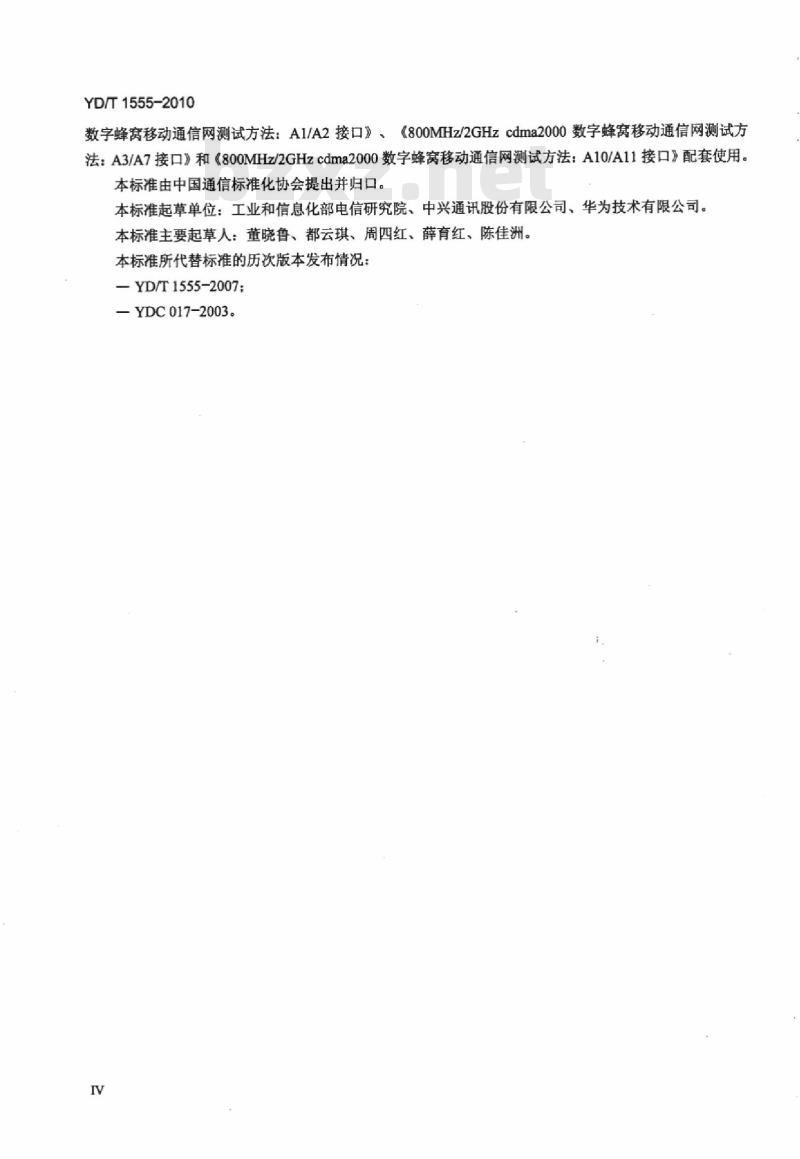

数字蜂窝移动通信网测试方法：A1/A2接口》、《800MHz/2GHzcdma2000数字蜂窝移动通信网测试方法：A3/A7接口》和《800MHz/2GHzcdma2000数字蜂窝移动通信网测试方法：A10/A11接口》配套使用。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中兴通讯股份有限公司、华为技术有限公司。本标准主要起草人：董晓鲁、都云琪、周四红、薛育红、陈佳洲。本标准所代替标准的历次版本发布情况：—YD/T1555-2007;
—YDC017-2003。

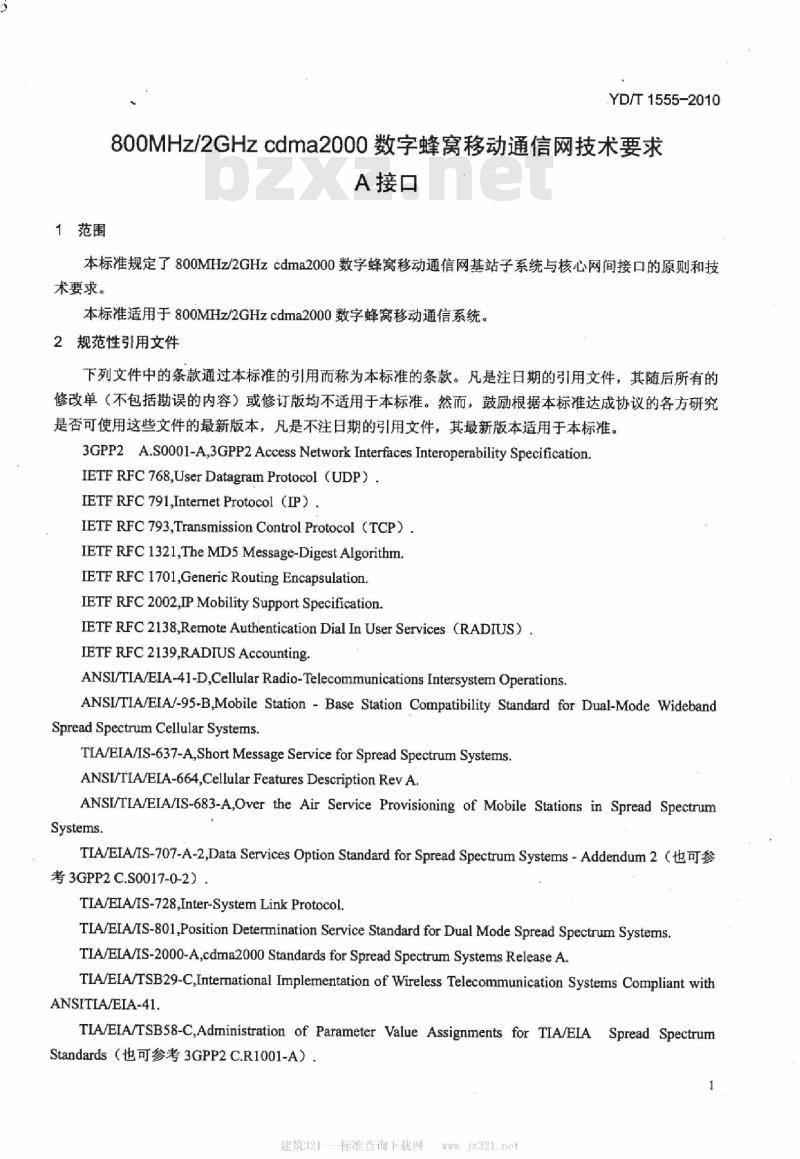

1范围
YD/T1555-2010
800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求A接口
本标准规定了800MHz/2GHzcdma2000数字蜂窝移动通信网基站子系统与核心网间接口的原则和技术要求。
本标准适用于800MHz/2GHzcdma2000数字蜂窝移动通信系统。2规范性引用文件
下列文件中的条款通过本标准的引用而称为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。3GPP2A.S0001-A,3GPP2AccessNetwork InterfacesInteroperability Specification.IETF RFC768,UserDatagram Protocol (UDP)IETFRFC791,InternetProtocol（IP）.IETFRFC793,TransmissionControlProtocol（TCP）IETFRFC1321,TheMD5Message-DigestAlgorithm.IETF RFC 1701,Generic Routing Encapsulation.IETFRFC2002,IPMobilitySupportSpecificationIETFRFC2138,RemoteAuthenticationDial In User Services (RADIUS)IETFRFC2139,RADIUSAccounting.ANSI/TIA/ELA-41-D,Cellular Radio-Telecommunications Intersystem Operations.ANSI/TIA/EIA/-95-B,Mobile Station - Base Station Compatibility Standard for Dual-Mode WidebandSpread Spectrum Cellular Systems.TLA/ELA/IS-637-A,Short Message Service for Spread Spectrum Systems.ANSI/TIA/EIA-664,Cellular Features Description Rev A.ANSI/TIA/EIA/IS-683-A,Over the Air Service Provisioning of Mobile Stations in Spread SpectrumSystems.
TIA/EIA/IS-707-A-2,Data Services Option Standard for Spread Spectrum Systems -Addendum 2（也可参考3GPP2C.S0017-0-2）
TIA/ELA/IS-728,Inter-System Link Protocol.TLA/EIA/IS-801,Position Determination Service Standard for Dual Mode Spread Spectrum Systems.TIA/ELA/IS-2000-A,cdma2000 Standards for Spread Spectrum Systems Release A.TLA/EIA/TSB29-C,International Implementation of Wireless Telecommunication Systems Compliant withANSITLA/EIA-41.
TLA/EIA/TSB58-C,Administration of Parameter Value Assignments for TIA/EIASpread SpectrumStandards（也可参考3GPP2C.R1001-A）.建筑321---标准查询下载网
YD/T1555-2010

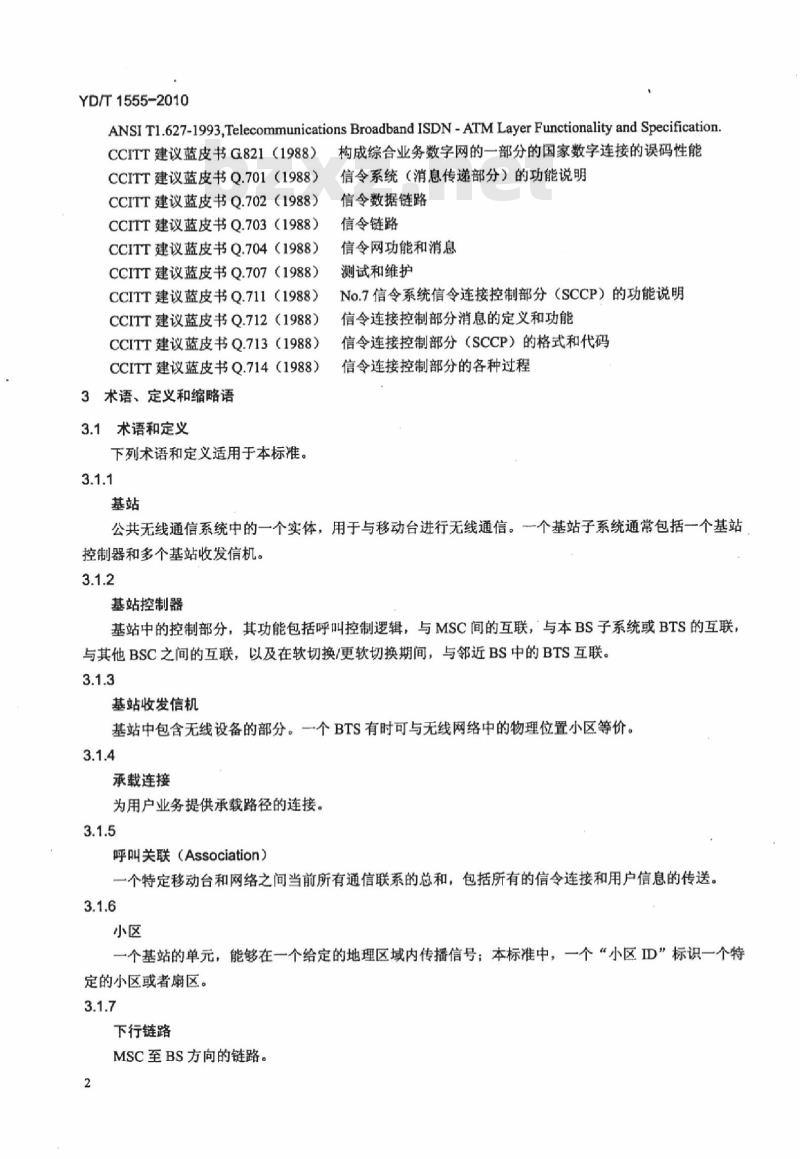

ANSI T1.627-1993,Telecommunications Broadband ISDN -ATM Layer Functionality and Specification.CCITT建议蓝皮书G821（1988）
CCITT建议蓝皮书Q.701（1988）CCITT建议蓝皮书Q.702（1988）CCITT建议蓝皮书Q.703（1988）CCITT建议蓝皮书Q.704（1988）CCITT建议蓝皮书Q.707（1988）CCITT建议蓝皮书Q.711（1988）CCITT建议蓝皮书Q.712（1988）CCITT建议蓝皮书Q.713（1988）CCITT建议蓝皮书Q.714（1988）3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
构成综合业务数字网的一部分的国家数字连接的误码性能信令系统（消息传递部分）的功能说明信令数据链路
信令链路
信令网功能和消息
测试和维护
No.7信令系统信令连接控制部分（SCCP）的功能说明信令连接控制部分消息的定义和功能信令连接控制部分（SCCP）的格式和代码信令连接控制部分的各种过程
公共无线通信系统中的一个实体，用于与移动台进行无线通信。一个基站子系统通常包括一个基站控制器和多个基站收发信机。
基站控制器
基站中的控制部分，其功能包括呼叫控制逻辑，与MSC间的互联，与本BS子系统或BTS的互联，与其他BSC之间的互联，以及在软切换/更软切换期间，与邻近BS中的BTS互联。3.1.3
基站收发信机
基站中包含无线设备的部分。一个BTS有时可与无线网络中的物理位置小区等价。3.1.4
承载连接
为用户业务提供承载路径的连接。3.1.5
呼叫关联（Association）
一个特定移动台和网络之间当前所有通信联系的总和，包括所有的信令连接和用户信息的传送。3.1.6
一个基站的单元，能够在一个给定的地理区域内传播信号：本标准中，一个“小区ID”标识一个特定的小区或者扇区。
下行链路
MSC至BS方向的链路。
YD/T1555-2010
切换是指移动台和基站之间的空中接口线路转移的过程，即从当前的基站设备和空中接口信道向另一基站设备和空中接口信道转移，或转移至当前基站的不同空中接口信道。本标准中支持下列类型的切换：
1）硬切换：该类型的切换需要移动台调谐其无线设备或重新建立同步。2）软切换：该类型的切换不需要移动台调整无线设备或重新建立同步，并且网络中原有和新建的空中接口信道使用相同的顿选择功能（和相同的语音编码功能，如果是语音呼叫）。3）预选择软切换：在该类型的切换中，BS将来自SDU的前向用户信息流复制并发往BS控制的两个或两个以上的小区；在反向上，BS从来自这些小区的用户信息帧中选择质量最佳的顿（预选择），并仅将所选的帧发往顿选择器。
4）更软切换：在该类型的切换中，BS将单个的前向帧复制成两个或两个以上的前向顿，其中包含组合的功率控制比特以指示将使用相同的反向功率控制信息。在反向信道上，BS对来自多个小区/扇区的业务信道帧进行合成并生成单个的反向信息流。3.1.9
互操作功能
在本标准中，互操作功能（IWF）提供固定网和空中接口之间基于电路交换用户数据业务的传输机制。3.1.10
逻辑信道
一种逻辑路径，传输两个实体之间的信令、用户业务或二者的组合。逻辑信道的物理实体可以是一个或多个物理信道。逻辑信道也可以共享物理信道。3.1.11
移动交换中心
移动交换中心（MSC）负责交换移动台始呼和移动台终呼的业务。一个MSC通常至少和一个BS连接。MSC可以连接至相同网络中的其他MSC，或不同网络中的MSC（称作移动电话交换局，MTSO)，以及其他的公网，如PSTN、ISDN等。MSC提供无线网络和其他公共交换网络或MSC之间的接口。3.1.12
移动安全联盟（MobilitySecurityAssociation）一对实体之间安全性关联的集合，该联结可以应用于两个实体之间移动IP协议消息的交换。每个安全型关联表示一种鉴权算法和模型、加密数据（共享的密钥或适当的公共私有密钥对）以及所使用的重播保护类型。
网络标识
网络标识NID是蜂窝系统或者PCS系统中惟一标识一个网络的号码。3.1.14
分组控制功能
无线接入网中的实体，用于转发BS和PDSN之间的分组数据。3
建筑321--标准查询下载网
YD/T1555-2010
分组数据会话
移动用户用于分组数据业务的实例。当用户调用分组数据业务时，一个分组数据会话启动。当用户或网络中指分组数据业务时，分组数据会话停止。在一个特定的分组数据会话工作期间，用户可以改变地理位置，但保持相同的IP地址。3.1.16
分组数据服务节点
为MS始呼或终呼的分组数据业务提供路由。PDSN负责建立、维护和终止至移动台的链路层会话。3.1.17
分组区域标识
在一个特定的SID/NID区域内，分组区域标识（PZID）用以惟一确定分组控制功能（PCF）覆盖的地域。SID/NID/PZID的组合与PCF一一对应。·3.1.18
物理信道
SDU和移动台之间的物理路径，包括A3业务信道连接和无线信道。根据所用的无线技术，一个物理信道可以存在于移动台和SDU功能之间的软切换中。3.1.19
SDU功能
SDU功能（选择/分配单元功能）包括下列功能：业务管理功能：该功能与相关的编码转换器或CDMARLP功能交换业务数据，或直接连接至A5接口。信令层2：该功能执行空中接口协议的层2功能并保证基站和移动台之间层3信令的可靠传输复用子层：该功能将空中接口的用户业务和信令业务进行复用和解复用。功率控制：该功能负责管理CDMA系统中前向和反向链路的功率控制。该功能和信道单元提供功率控制功能。作为该功能的一部分，SDU能够生成或利用在空中接口或信道单元上交换的相关功率控制信息。帧选择/分配：在软切换过程中，该功能负责从来自信道单元的反向链路帧中选择质量最佳的帧。并将前向帧分配给所有参与呼叫的信道单元。环回帧处理功能：该功能将控制信息和空中接口反向顿从接收到的环回网络的顿中解出。并在前向上，将控制信息和空中接口帧进行复用。外部帧处理功能：该功能负责同远离帧选择器的信道单元交换环回顿。内部-BS顿处理功能：该功能负责同参与BS内软切换的信道单元交换环回顿。控制：该功能提供控制功能。
一个无线物理设备覆盖的范围。3.1.21
安全性参数索引
安全性参数指针（SPI）用以标识一对节点之间的安全性关联。SPI应指向移动安全联盟中可用的关联。SPI值中的0~255保留，不用于任何移动安全联盟。3.1.22
服务实例
移动用户和其他各种端点之间更高层通信业务的实例。3.1.23
业务提供网络
YD/T1555-2010
由归属地业务提供者或访问地业务提供者操作的网络。归属地业务提供者维护与用户相关的商用数据。访问地业务提供者通过与归属地业务提供者建立业务协定而提供业务接入。3.1.24
服务网络
向用户提供接入服务的网络。
信令连接
为信令业务提供链路的连接。
源基站
控制呼叫的BS为源BS，直至终止对呼叫的控制为止。3.1.27
系统识别
系统识别号用以惟一标识蜂窝或PCS系统中的网络。3.1.28
目标基站
任何支持呼叫但不具有对呼叫的控制权（即不是源BS）的BS为目标BS。3.1.29
编码转换器
对编码类型进行转换的设备。
上行链路
BS至MSC方向的链路。
3.2缩略语
下列缩略语适用于本标准。
ATM Adaptation Layer type 2
ATM Adaptation Layer type 5
Authentication Center
ApplicationData Delivery ServiceAdaptiveDifferential Pulse Code ModulationAir Link
AdvancedMobilePhoneSystem
Access Network Identifiers
建筑321---标准查询下载网
ATM适配层类型2
ATM适配层类型5
鉴权中心
应用数据递送业务
自适应差分脉冲编码调制
空中链路
高级移动电话系统
接入网标识
iz321.net
YD/T1555-2010
American National Standards InstituteAbsolute Radio Frequency Channel NumberAsynchronous Transfer Mode
Authentication Response
Unique Challenge Authentication ResponseBinary Coded Decimal
Base Station
Base Station Application PartBase Station Controller
Base Station Management Application PartBase Transceiver System
Current Access Network IdentifiersCall Control
CDMA Development Group
Code Division Multiple AccessConnection Identifier (used with reference to AAL2)Content Information Element
Connection Management
Calling Number Identification PresentationCalling Number Identification RestrictionCall History Count
Dedicated Control Channel
Data Link Connection IdentifierDestination Local Reference
Destination Point Code
Data Ready to Send
Direct Spread
Digital Signal Level O
Digital Signal Level 1
Direct Transfer Application PartDual Tone Multi-Frequency
Discontinuous Transmission
美国国家标准协会
绝对无线频率信道号
异步传输模式
鉴权响应参数
独特查询鉴权响应参数
二进制编码数字
基站子系统应用部分
基站控制器
基站子系统管理应用部分
基站收发信机
当前接入网标识
呼叫控制
CDMA发展组
码分多址
连接标识（与AAL2相关）
内容信息单元
连接管理
主叫号码识别显示
主叫号码识别限制
呼叫历史计数
专用控制信道
数据链路连接标识
目的地本地参考
目的地信令点编码
数据准备发送
直接扩频
级别0数据信令链路
级别1数据信令链路
一种操作模式。在该模式下，BS和MS之间的物理层协议遵循
3GPP定义的UMTS中的直接
扩频协议（DS），而上层协议则遵循基于ANSI-41网络的
IS-2000所定义的协议
直接传递应用部分
双音多频
非连续传送
Electronics Industry AssociationErasure Indicator Bit
Electronic Serial Number
Enhanced Variable Rate CodecForeign Agent
Fundamental Channel
Frame Error Rate
Forward Power Control
Frame Quality Indicator
Frame Sequence Numbe
Gain Ratio
Generic Routing Extension
HomeAgent
Home Location Register
InformationElement IdentifierInternet Engineering Task ForceInternational Mobile Subscriber IdentityInteroperability SpecificationInternet Protocol
Integrated Services Digital NetworkIntersystem Link Protocol
Interworking Function
Location Area Code
Length Indicator
Least Significant Bit
Medium Access Control
Message Center or Mobile Subscriber Serving ClientMobile Identification NumberMobileIP
Mobility Management
Mobile Station
Most Significant Bit
Mobile Switching Center
建筑321-—-标准查询下载网
YD/T1555-2010
电子工业联合会
删除指示比特
电子串号
增强型可变速率编码
访问代理
基础信道FCH
顿误码率
前向功率控制
顿质量指示符
顿序列号
增益比率
通用路由封装
本地代理
归属位置寄存器
信息单元标识
国际互联网工程任务组
国际移动用户识别码
互操作规范
互联网协议
综合业务数字网
系统间链路协议
互操作功能
位置区域码
长度指示
最低比特位
媒体接入控制
消息中心（或移动用户服务中心）一种操作模式。在该模式下，BS和MS之间的物理层协议为多载
波（MC）协议，而上层协议则
遵循基于ANSI-41网络的
IS-2000所定义的协议
移动台识别号
移动P
移动性管理
移动台
最高比特位
移动交换机
YD/T1555-2010
N-AMPS
RANDSSD
Message Transfer Part
Message Transfer Part Layer 1Message Transfer Part Layer 2Message Transfer Part Layer 3Message Waiting Indication
Narrow bandAMPS
Network Identification
Operations Administration Maintenance and ProvisioningOuter Loop Threshold
Over The Air Function
Over The Air Parameter AdministrationOver The Air Service ProvisioningOrthogonal Transmit DiversityPriority Access and Channel AssignmentPrevious Access Network IdentifiersPacket Arrival Time Error
Packet Control Function
Pulse Code Modulation
Position Determining Entity
Packet Data Serving Node
Personal Identification NumberPosition Location Data
Public Land Mobile Network
Packet Mode Channel
Pilot Number
Point to Point Protocol
Public Switched TelephoneNetworkPacket Zone Identifier
Quasi Orthogonal Function
Quality of Service
Quick Paging Channel
Random Variable
Random Confirmation
RandomSSD
Random Variable - Unique ChallengeRadio Configuration, Radio ClassRadio Frequency
Remote Feature Control
消息传递部分
消息传递部分层1
消息传递部分层2
消息传递部分层3
消息等待指示
窄带AMPS
网络识别
操作、管理维护和服务
外环门限
空中业务功能
空中参数管理
空中业务提供
正交传输分集
优先接入和信道指配
先前接入网标识
分组到达时间误差
分组控制功能
脉冲编码调制
位置确定实体
分组数据服务节点
个人识别号码
定位数据
公共陆地移动通信网
分组模式信道bZxz.net
导频号
点对点协议
公共交换电话网
分组区域标识
准正交函数
服务质量
快速寻呼信道
随机变量
随机证实参数
随机SSD
随机变量一独特查询
无线配置，无线类型
远程功能控制
SMS-MO
SMS-MT
SRNC-ID
S-RNTI
ReleaseComplete(SCCP)
Radio Link Protocol
Release (SCCP)
Radio Network ControlleDS-41Reverse Power Control
Supervisory Audio Tone
Signaling Connection Control PartSupplemental Channel
Short Data Burst
Selection/Distribution Unit
System Identification
Source Local Reference
Signaling Link Test Message
Signaling Message EncryptionShort Message Service
SMS Mobile Originated
SMS Mobile Terminated
Service Option Connection IdentifierSecurity Parameter Index
Source Radio Network Controller IdentifierSource Radio Access Network Temporary IdentifierService Specific Convergence FunctionService Specific Connection Oriented ProtocolShared Secret Data
Signal Transfer Point
TransmissionControl ProtocolTransfer-Allowed Signal
Tandem Free Operation
Transfer-Prohi Prohibited SignalTransfer-Restricted Signal
Temporary Mobile Station IdentityTelecommunications Systems BulletinUnrestricted Digital InformationUser Datagram Protocol
Visitor Location Register
Voice Privacy
建筑321---标准查询下载网
YD/T1555-2010
释放完成（SCCP）
无线链路协议
释放（SCCP）
无线网络控制器
反向功率控制
监测音频单音
信令连接控制部分
增补信道
短数据突发
选择／分配单元
系统标识
信源本地参考
信令链路测试消息
信令消息加密
短消息业务
移动台始呼短消息
移动台终呼短消息
业务选择连接标识
安全性参数指针
源无线网络控制器标识
源无线网络控制器临时标识
业务特定会聚功能
业务特定面向连接协议
共享加密数据
信令转接点
传输控制协议
传输允许信号
前后转换免除操作
传输禁止信号
传输限制信号
移动台临时识别码
通信系统报告
非限制数字信息
用户数据报协议
访问位置寄存器
语音加密
